Лик-трос-лик-паз или крепление эхолота.

эхолот полка консоль тумба

Всем добра!я уже писал о консолях под эхолот,для лодок ПВХ...и их креплении,но всё же...Переведя множество кв.метров ДВПО под шаблоны...и сломав мозг вдоль да поперёк,мат.расчётами и методом проб-ошибок...объездив все магазины по продаже лодок ПВХ в Омске,используя всё,кроме запоя,вывод сделал окончательный!Универсальной установки не бывает!Для идеального крепления необходимо соблюдать определённую линейку размеров.Так-38-42 см,43-47см,48-52 см. и более.Здесь есть маленький нюанс...высота консоли не должна превышать высоту баллона,кстати,весьма удобно,-вёслами махать,если что.
Ребята,с одной из омских фирм,привезли мне полочку(фото 1)


Прикрепленное изображение: 21072018053.jpg

,Барнаульских мастеров,благо изделие не запатентованное и обильно "слизывается" на просторах иннета...Честь и хвала умельцам за простоту и качество(испортить нельзя)!Так вот...посадочный радиус,-44-48см.За счёт простоты конструкции можно натянуть с 43 по 49см борт,пара доп.отверстий под шпильку(место позволяет),увеличить длину шпильки и... проблем не будет кроме наклона или задирания.Я же,упорно позиционирую откидной столик и выкатной ящик....Хоть столик и регулируется,но не камильфо как то...

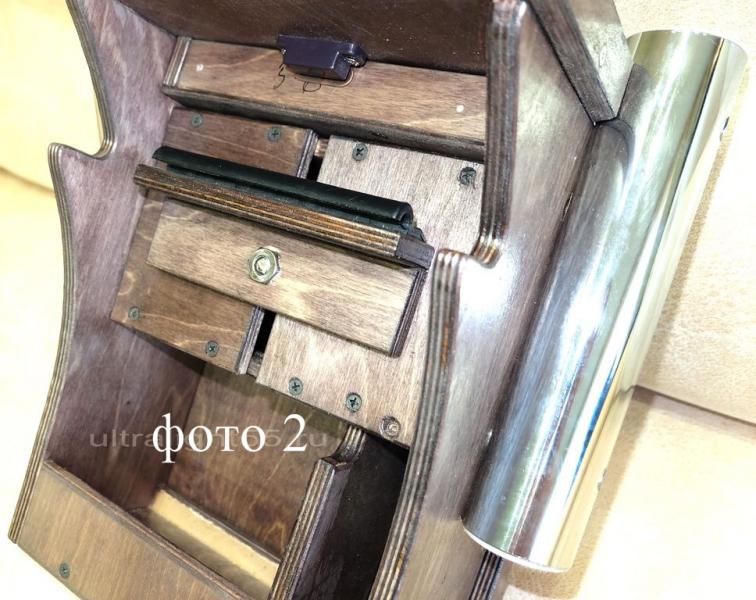

Таким образом,отказавшись от отверстий под шпильку (фото2)


Прикрепленное изображение: bjkvt9xtzj4gs4w44s8ww0swsgssg4.jpg

добился более точной установки(при соблюдении линейки размеров радиусов).

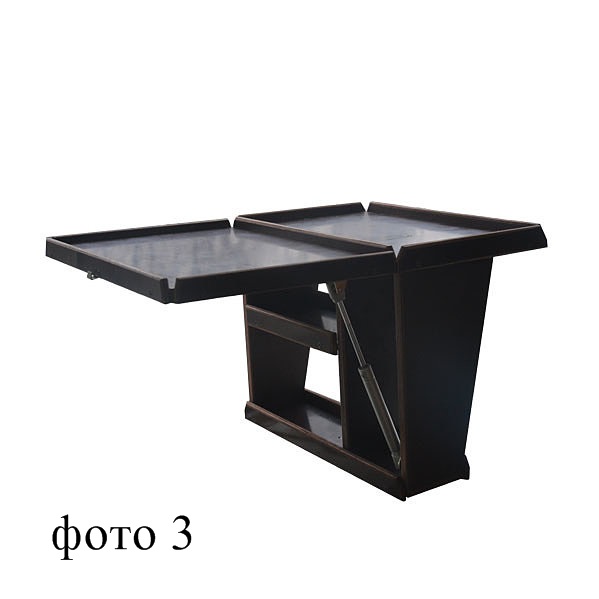

Установку с косыми боковинами(фото 3)


Прикрепленное изображение: 18.750.jpg

даже не рассматривал,дабы,лично мне не нравится из за неустойчивости конструкции.

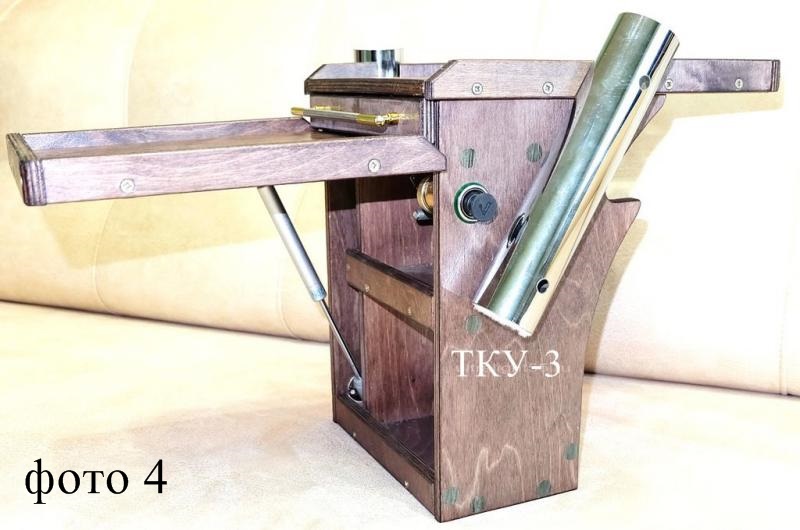

На данный момент делаю два вида;фото 4


Прикрепленное изображение: 6nlizkj2ju04skc8ocwocw8sscko8o.jpg

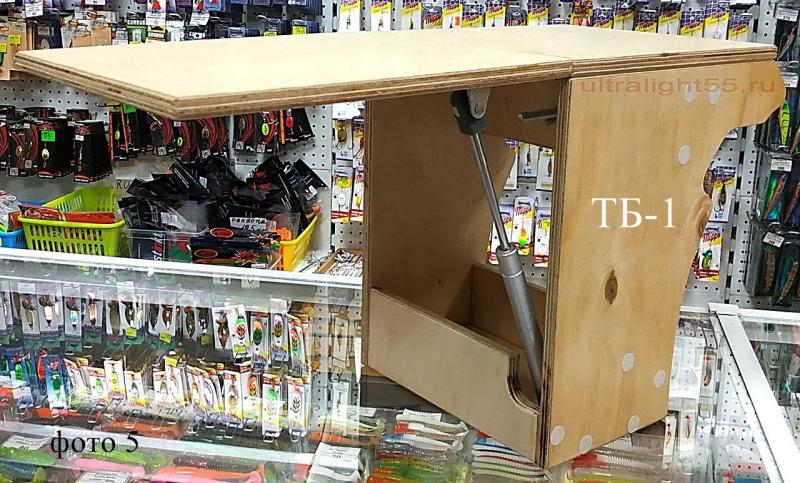

и фото 5

Прикрепленное изображение: kzQLujoGDWM.jpg

по линейке размеров.Полёт нормальный обеих моделей!
P;S-Адекватно отношусь к критике и с удовольствием выслушаю мнение каждого!

  • Nik(дядьКоля), EugenM, Алексей Евгеньич и 3 другим это нравится


3 Комментарии

Фотография
Добрый
04 Сен 2018 03:19

Прошу прощения!Фотки не выставил!Исправляюсь!

    • Nik(дядьКоля), Belogo60, Володян и еще 1 это нравится

Довольно интересные... Может потому что не сталкивался и воочию не видел, но меня зацепило! Сразу мысли в голове закрутились... Молодец!

Фотография
Джексон 79
08 Сен 2018 19:27

Немного подредактировал :)
