Отправлено 27 Май 2015 - 22:54

Взято из блога автор Serega_22

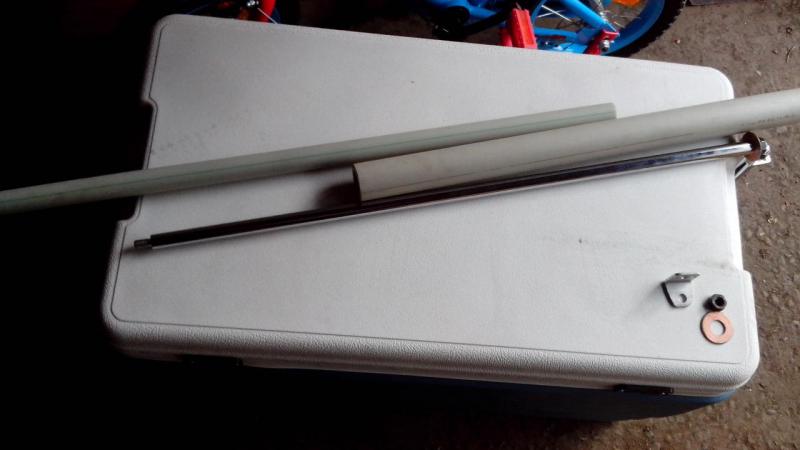

В позапрошлом сезоне мной был приобретен комплект silverado 33s и yamaha 15. И всё бы ничего, если бы не физ.зарядка перед рыбалкой в виде сборки лодки. в прошлом сезоне мне это порядком надоело, да и отец (мой постоянный напарник в рыбалке) как то на бережку за рюмкой чая говорит - ну её на.... покупаем прицеп! Было решено взять обычный бортовой прицеп КМЗ с диной кузова 2,4 метра с функцией самосвала. Теперь надо было приспособить его для перевозки лодки не потеряв при этом основного его предназначения и возможностью запихивать на него лодку в одного (да и честно говоря зрела в мозгу мысль купить лодку подлиннее). Чтобы не шеркать лишний раз днищем о борт прицепа решили сгомырить закатной ролик. Взяли штатив от старого болгарского фотоувеличителя. На втулку насадили тонкую полипропеленовую трубу
blogentry-65-0-95338400-1432737185_thumb
на нее трубку побольше диаметром
blogentry-65-0-32154100-1432737192_thumb
из текстолита сделали шайбы
blogentry-65-0-94378600-1432737214_thumb
из куска аллюминия делаем уголок и прикручиваем его к первой втулке
blogentry-65-0-32256900-1432737223_thumb
вторую втулку режем пополам и прикручиваем к уголкам
blogentry-65-0-78885500-1432737573_thumb
Далее берем крепление от фотоувеличителя
blogentry-65-0-88568600-1432737731_thumb
и через профильную трубу 25х25 крепим к борту прицепа
blogentry-65-0-20418300-1432737740_thumb
в эти крепления вставляем наш ролик
blogentry-65-0-10851700-1432737754_thumb
blogentry-65-0-28104200-1432737769_thumb
Теперь нужно сделать съемные крепления ложементов, Для этого берем кусок железа (у меня был 3 мм) режем. в моем варианте 15на15 и привариваем профильную трубу 25х25, которая будет вставляться в штатные места крепления тента.
blogentry-65-0-21071600-1432738002_thumb
blogentry-65-0-35513200-1432738011_thumb
blogentry-65-0-38786300-1432738024_thumb
blogentry-65-0-19014800-1432738055_thumb
blogentry-65-0-38532900-1432738064_thumb
красим естественно
blogentry-65-0-41523900-1432738083_thumb
Сами ложементы решили сделать из дерева, обить его 10мм подложкой для ламината.
blogentry-65-0-83215000-1432738490_thumb
Для обивки использовал мебельный степлер
blogentry-65-0-93494200-1432738498_thumb
вот
blogentry-65-0-89225900-1432738508_thumb
далее намечаем и прикручиваем крепления
blogentry-65-0-40831200-1432738521_thumb
Сверху обтягивает материалом для рекламных баннеров...(за который огромную благодарность выражаю Саше ( Werebear).
blogentry-65-0-84886100-1432738536_thumb
в итоге получаем
blogentry-65-0-86728200-1432738850_thumb
Хорошо бы к такой конструкции иметь лебедку. Сказано - сделано! Делаем кронштейн в штатное крепление подкатного колеса.
blogentry-65-0-67611300-1432738914_thumb
blogentry-65-0-70296500-1432738923_thumb
blogentry-65-0-66900600-1432738933_thumb
blogentry-65-0-45739800-1432738946_thumb
blogentry-65-0-37628100-1432738958_thumb
Ну собственно в окончательном варианте выглядит так
blogentry-65-0-20770800-1432739140_thumb
blogentry-65-0-34527000-1432739150_thumb
blogentry-65-0-80132300-1432739162_thumb
blogentry-65-0-94882000-1432739172_thumb
Транспортировка с дачи до гаража прошла успешно, впереди боевые испытания  :)
