Ryobi Excia MX 3000. ТО катушки.

Ryobi Excia ремонт катушки ремонт Ryobi Excia ТО Ryobi Excia

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 15

#1 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 21 Январь 2016 - 17:29

Катушка Риоби Эксия,наверное самая народная,самая доступная ,самая востребованная у нашей рыболовной

братии.

Катушке со слов хозяина один сезон,будем разбирать и смотреть.

Первое что бросилось в глаза после вскрытия это очень малое кол-во смазки

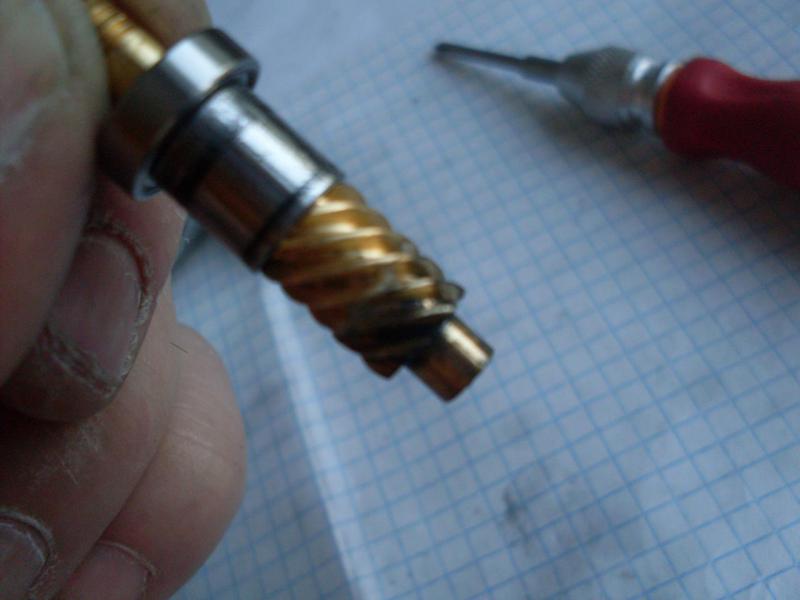

Белая шестерня червяка практически сухая.

На пиньоне есть небольшое ее присутствие,потемневшая

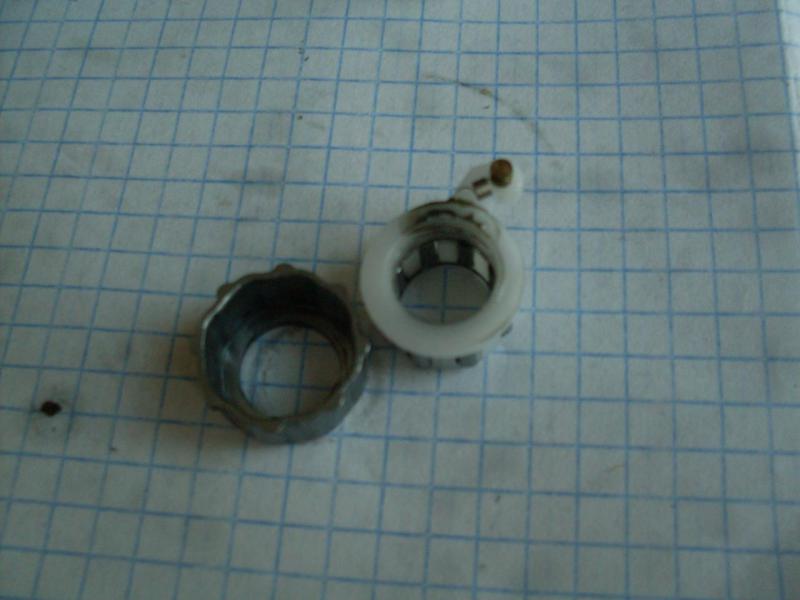

Немного попало в обгонную муфту,будем разбирать,мыть

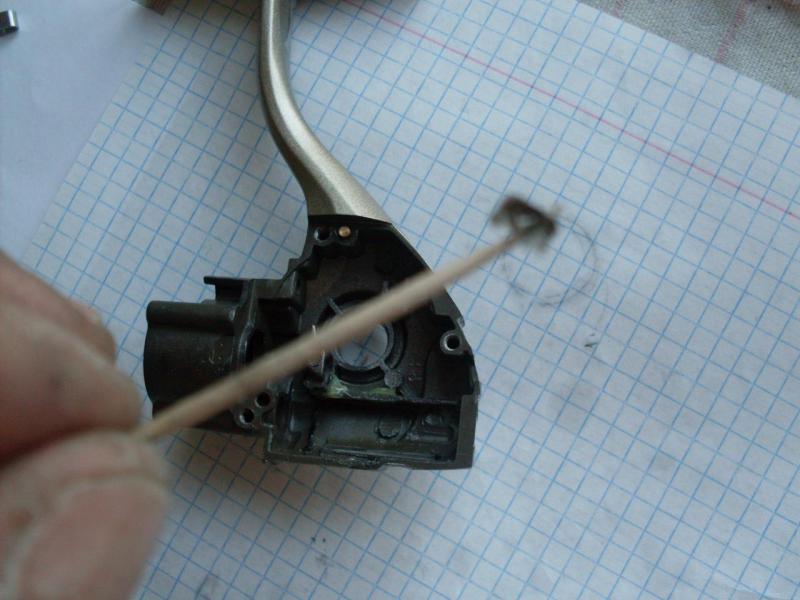

На деталях видим облупившуюся краску


Так же излишки этой роскоши извлекаем из механизма катушки,что конечно очень плохо.

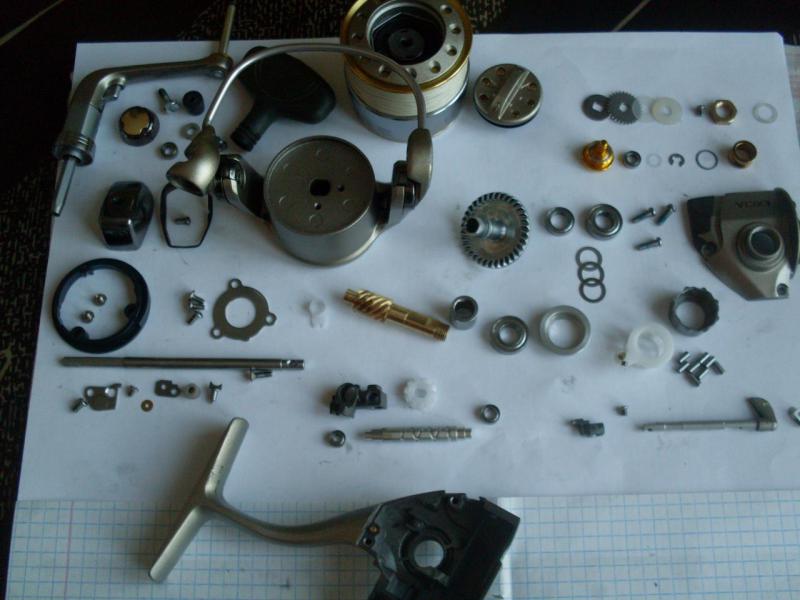

Итак катушка разобрана,все детали отмыты,можно приступать к сборке

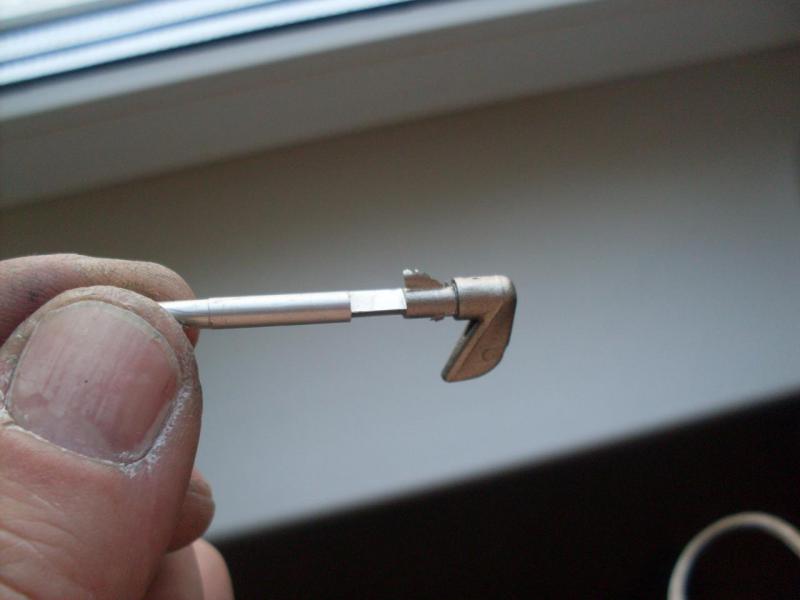

Устанавливаем переключатель стопора обратного хода

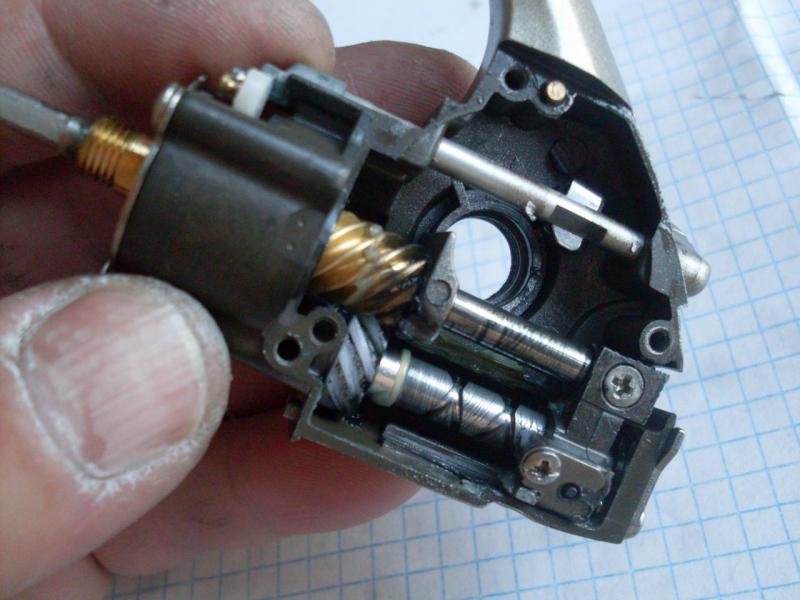

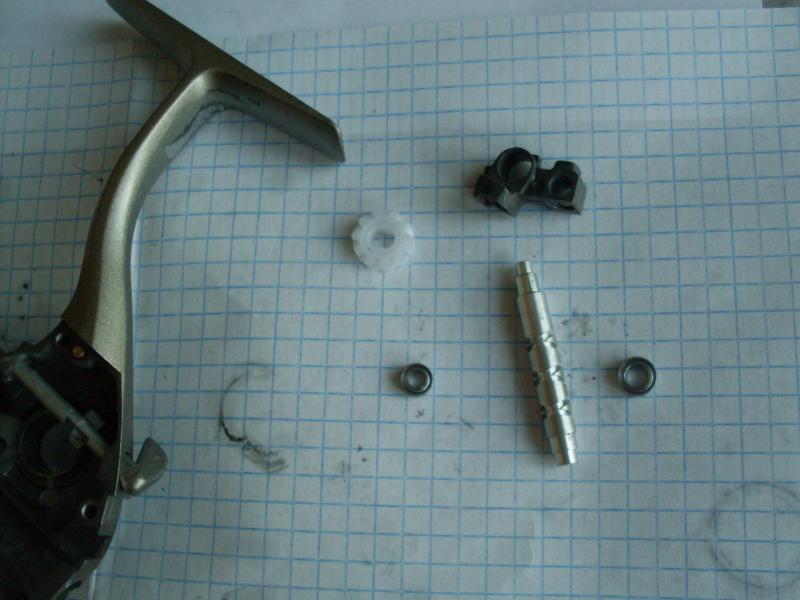

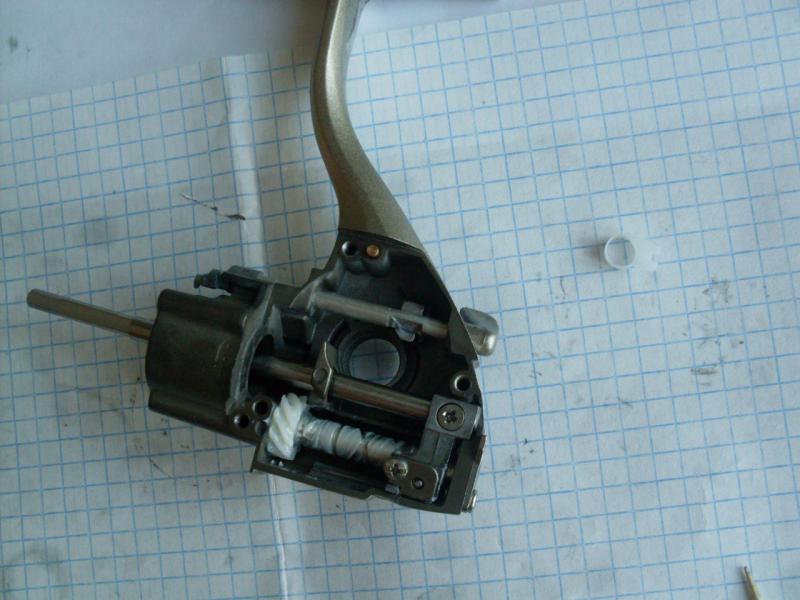

Затем червячный вал,его шестерню,посадочные ШП и каретку


В теме ТО Заубера я писал про не совсем удачное решение каретки,здесь с этим делом дела обстоят лучше,

червяк проходит внутри каретки,тогда как у Заубера она елозит сверху.

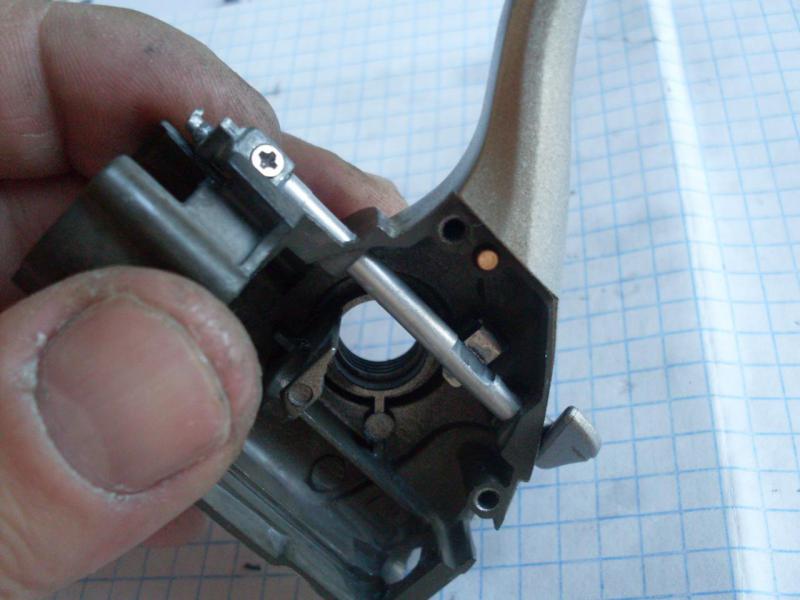

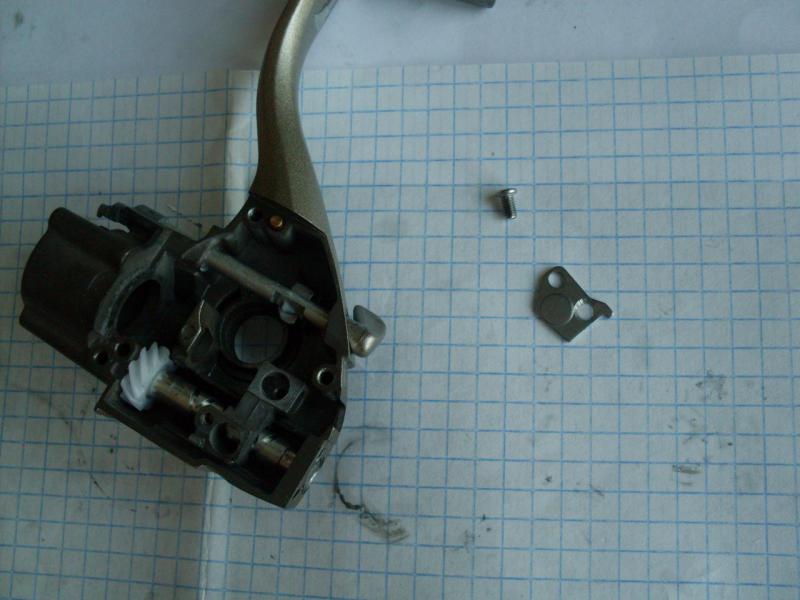

Устанавливаем пластину,которая подпирает червячный вал

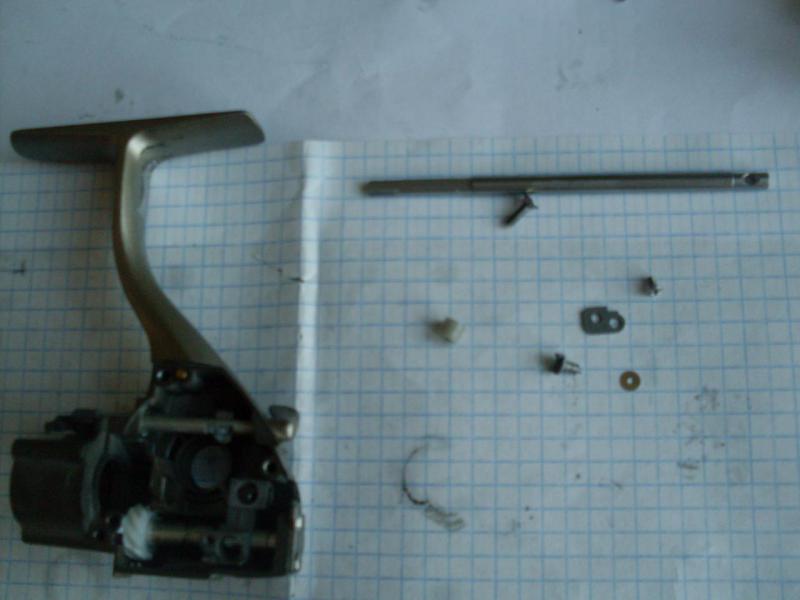

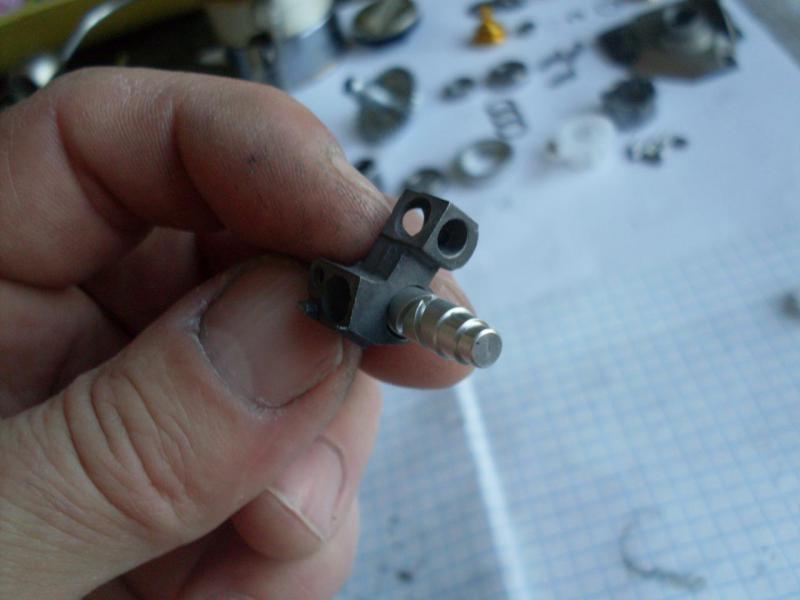

Далее устанавливаем шток,а так же все механизмы каретки(вилка,втулка,шайба,крышка)


Затем втулку,заднюю опору ведомой шестерни

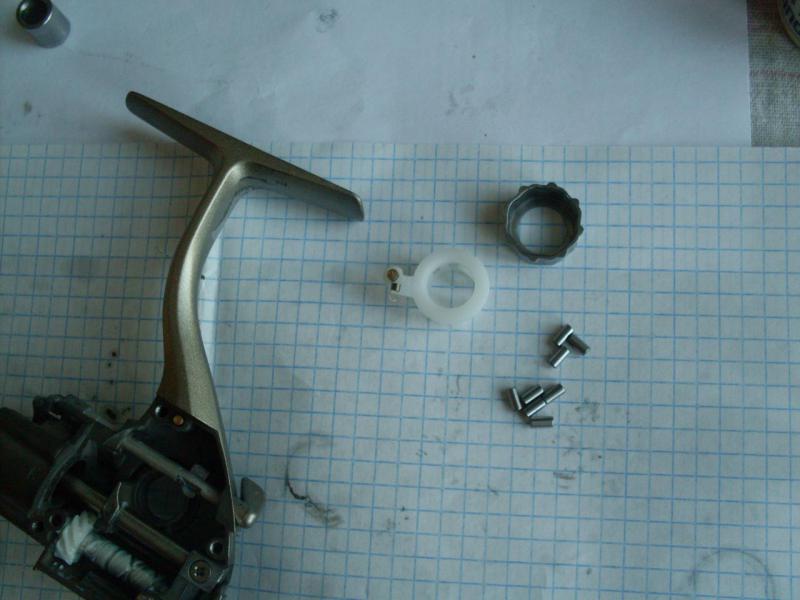

Теперь очередь за обгонной муфтой,собираем ее после промывки,смазываем и устанавливаем на место


Теперь ведомая,ее ШП,втулка обгонки, ставим и завинчиваем крышку

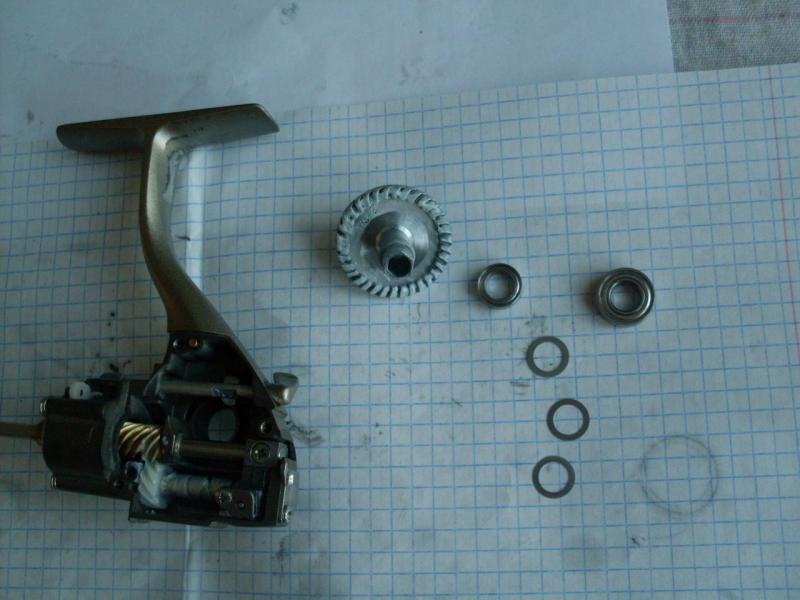

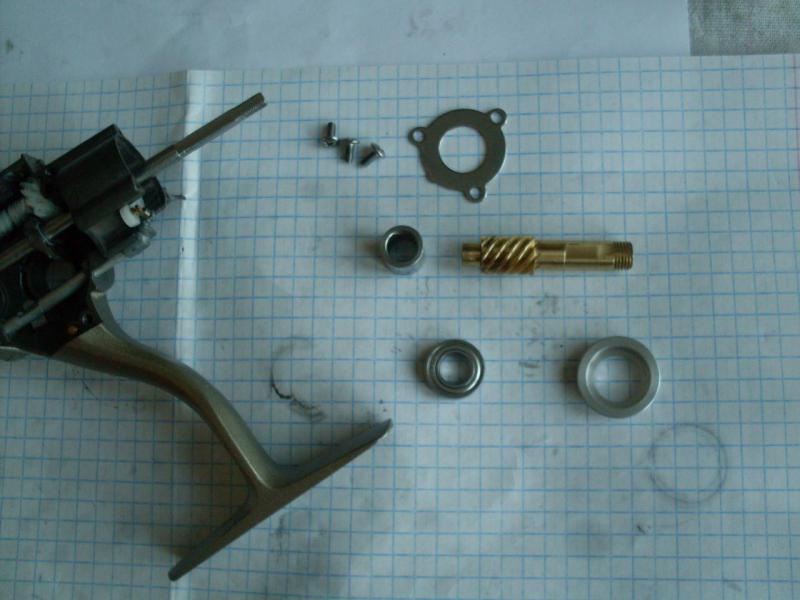

Смазываем и устанавливаем ведущюю шестерню,ее опорные ШП,регулировочные шайбы зазора ГП

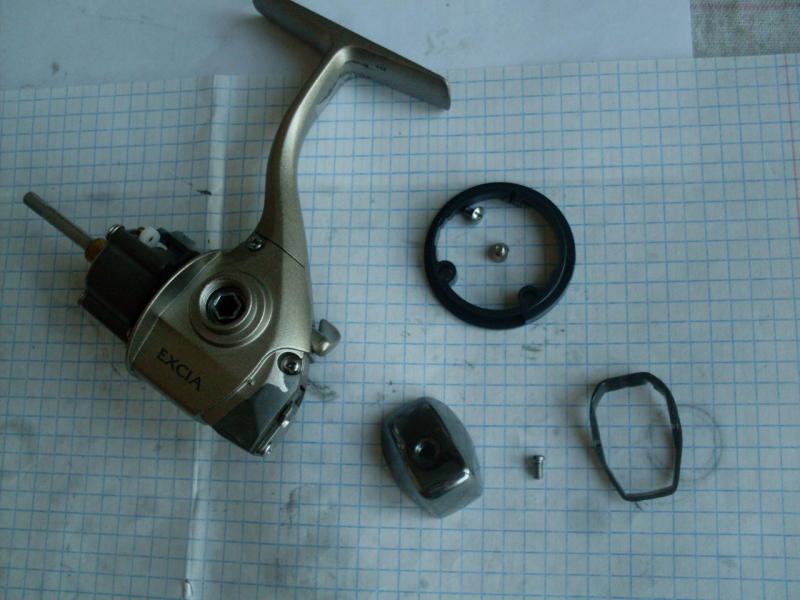

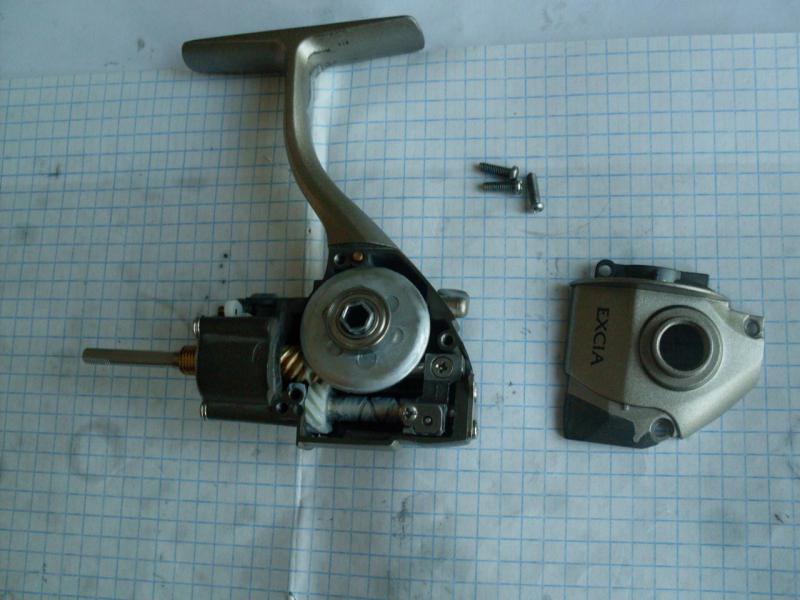

Устанавливаем крышку корпуса


Затем подтормаживатель ротора и заднюю крышку

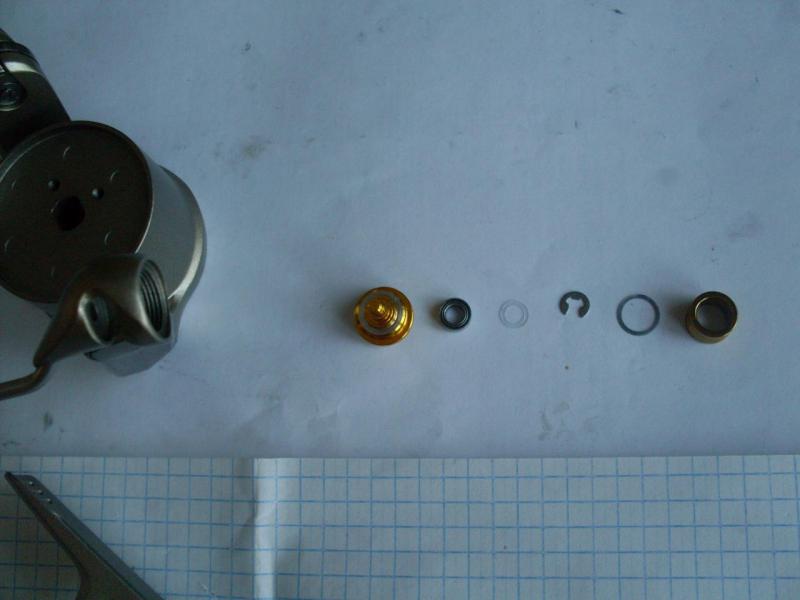

Далее ротор,подробно не буду об этом уже писалось,вот про ролик пару слов.

При откручивании гайки ролика не забываем,что там левая резьба.

Есть пара пластиковых шайбочек,одна над ШП,другая на корпусе ролика,они сЦуко прозрачные,можно легко

потерять при разборке.

И обратить внимание на сам ролик,точнее его расположение при установке.

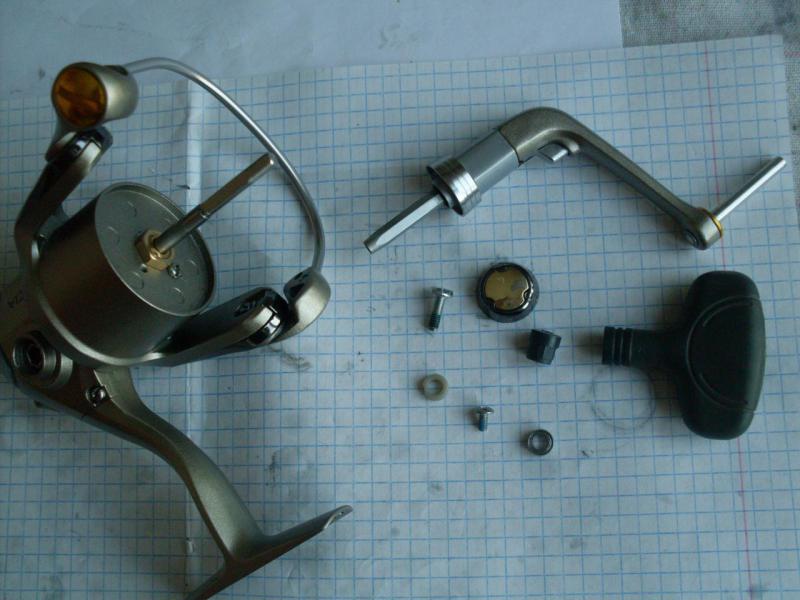

Далее рукоять и кноб

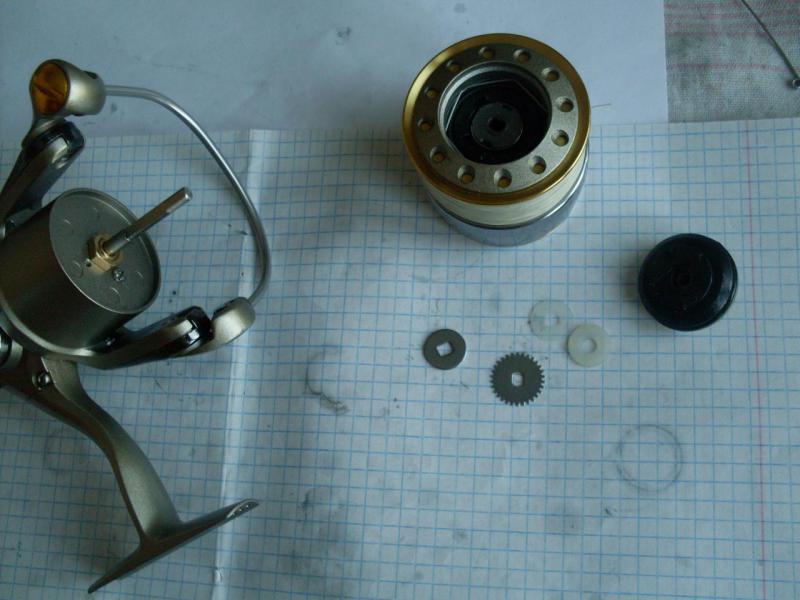

Подшпульный узел и шпулю(шпуля чистая,тормоза в порядке,разбирать и мазать не было необходимости).

Единственное мажем торец гайки фрикциона.SDC10394.JPG



Итак катушка собрана.

Вращение легкое,мягкое.Немного шуршит обгонка,но она и на Экзистах шуршит :) .Может сказалось перемена

мест расположения роликов обгонки,думаю со временем прикатается.

А может мне просто показалось,я чет не сильно помню как она крутилась с начала.

Всем спасибо.буду рад если кому-то это будет полезно.


Сообщение отредактировал kolyan4ik_m: 21 Январь 2016 - 18:09

  • Nik(дядьКоля), Vovan, Борисыч и 21 другим это нравится

Спасибо от 5 Пользователи:
mobilizator , Костя , ОЛЕG , Вовчик , Vovan

#2 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 21 Январь 2016 - 18:00

В догонку пару слов.

Есть четыре размера Эксий от 1000 до 4000.

Для тех кто не в теме напишу еще раз.В теме "ТО Экселер 3000" писал об этом.повторю и здесь.

У всех четырех размеров Эксии один и тот же корпус и механизм.

Зачем брать 3000 или 4000 размер??? На морскую рыбалку ловить Марлина ,чтоб лески побольше влезло или нравиться бэкинг мотать?

Ничего хорошего для катушки нет ,когда на нее вешают больший ротор и тяжеленную огромного размера шпулю.

Была у меня когда-то Эксия,считаю самый оптимальный размер 2000 ,Прошки 0,15 влазило 135 м в аккурат.

1000 размер ни туда ни сюда,была бы легкая катерина,типа для УЛ , а так????

Все ИМХО,но думаю по делу.


Сообщение отредактировал kolyan4ik_m: 21 Январь 2016 - 18:16

  • Борисыч, Вячеслав22, Георгич и 7 другим это нравится

#3 fiast

fiast
  • Пользователь
  • 6 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    25-Август 15

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 28 Март 2016 - 10:15

А какая смазка использовалась для этой катушки?



#4 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 29 Март 2016 - 17:05

А какая смазка использовалась для этой катушки?

От ВОСА.

http://www.reelshop....cabearings.html






#5 BratAnt

BratAnt
  • Пользователь
  • 1 389 сообщений
  • сказали "спасибо" 27 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 07 Апрель 2016 - 12:02

Теперь очередь за обгонной муфтой,собираем ее после промывки,смазываем и устанавливаем на место

обгонку густой смазкой или жидкой?

Крокодилы ходят лежа


#6 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 07 Апрель 2016 - 15:29


обгонку густой смазкой или жидкой?

Только масло,густой не наДа!


  • BratAnt это нравится

#7 BratAnt

BratAnt
  • Пользователь
  • 1 389 сообщений
  • сказали "спасибо" 27 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 07 Апрель 2016 - 15:56

Только масло,густой не наДа!

поздно :)
уже намазал ...


Крокодилы ходят лежа


#8 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 07 Апрель 2016 - 16:16

поздно :)
уже намазал ...

По теплу не критично,когда холодно,может не срабатывать.


  • BratAnt это нравится

#9 Князь рыбалки

Князь рыбалки
  • Пользователь
  • 1 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    28-Июль 16

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 28 Июль 2016 - 12:18

Подскажите пожалуйста где взять ролик на эту катуху?



#10 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 28 Июль 2016 - 14:27

Подскажите пожалуйста где взять ролик на эту катуху?

Найти очень сложно ,практически не возможно.Только донора искать ,либо кто на разбор продает.

Где-то видел,найду,дам знать.

С родным то что,пропилился?Внутринности целые,не утеряны,чтоб знать что искать?


Сообщение отредактировал kolyan4ik_m: 28 Июль 2016 - 14:38


Спасибо от 1 Пользователь:
Князь рыбалки

#11 Евгенич

Евгенич
  • Пользователь
  • 8 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    03-Август 16

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 03 Август 2016 - 08:46

День добрый.Подскажите пожалуйста катушка кайман технология разборки и чем смазать? Есть ли фотоотчет по данной катушки

#12 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 03 Август 2016 - 14:59

День добрый.Подскажите пожалуйста катушка кайман технология разборки и чем смазать? Есть ли фотоотчет по данной катушки

К сожалению такая катушка не попадалась.

Да технология в принципе везде одинакова.

Чем мазать-вопрос? Сначала посмотреть состояние механизма.Ну а если не заморачиваться что по проще под руками есть?



#13 Евгенич

Евгенич
  • Пользователь
  • 8 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    03-Август 16

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 03 Август 2016 - 20:44

Ну что попроще это литол24 а так просто разобрал там был песок немножка правда. Аот я и решил разобрать почистить. Просто не могу понять защитная шайба стоит перед подшипником боковым относительно кешков или от корпуса

#14 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 03 Август 2016 - 21:55

Ну что попроще это литол24 а так просто разобрал там был песок немножка правда. Аот я и решил разобрать почистить. Просто не могу понять защитная шайба стоит перед подшипником боковым относительно кешков или от корпуса

Не совсем понятно о какой шайбе речь?

Фото в студию.



#15 Евгенич

Евгенич
  • Пользователь
  • 8 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    03-Август 16

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 03 Август 2016 - 23:15

Ну вроде бы собрал работает. Шайба защитная подшипника стоит в корпусе потом стоит подшипник ну а дальше кишки. Очередной раз разбирать буду сфотаю

#16 Максмих

Максмих
  • Пользователь
  • 289 сообщений
  • сказали "спасибо" 12 раз
  • Дата регистрации:
    10-Март 16

  • Отправить ЛС   Отправить ЛС
  •
  • Город:с Михайловское

Отправлено 23 Декабрь 2017 - 22:53

Где-то видел,найду,дам знать.
Скажи пожалуйста регулировочную шайбу на гп где найти ? Или может есть в наличии ?
Хочу на рыбалку!
