Рыболов "Томь 930" ТО катушки

то катушек ремонт катушек катушки для спиннинга самостоятельное ТО и ремонт к

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 2

#1 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 06 Февраль 2016 - 20:39

Рассмотрим еще одну,наверное бюджетную и отечественную  катушку Рыболов Томь  930.

Попробуем сравнить с зарубежными аналогами.

На первый взгляд катушка показалась тяжелой,кстати корпус у катушки металлический,что несомненно "+".

Достал весы ,взвесил,не так все плачевно,294 гр.


Итак будем по немногу разбирать,смотреть


Как видим смазка на всех деталях потемневшая,самое время.

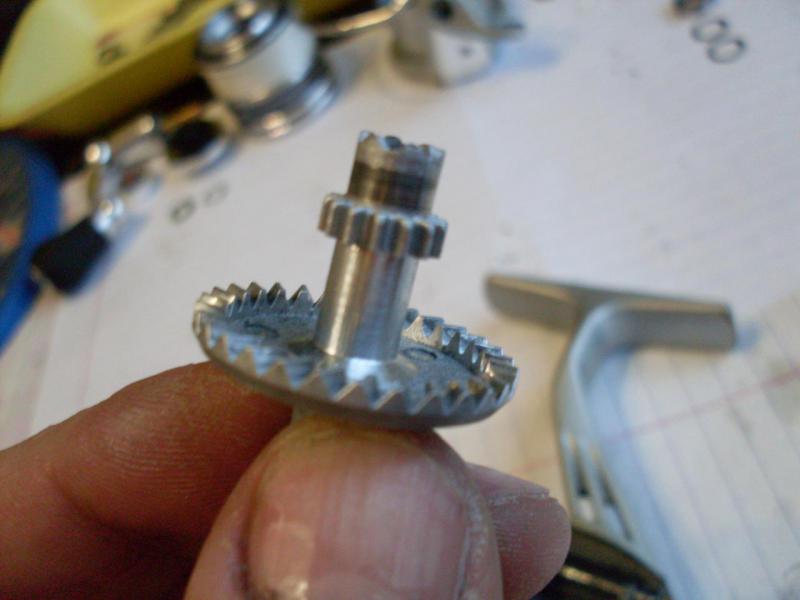

Смотрим на ведущую шестерню,как видно выработка в посадочном месте правого опорного ШП.

Очевидно подклинивал,разберем,поглядим

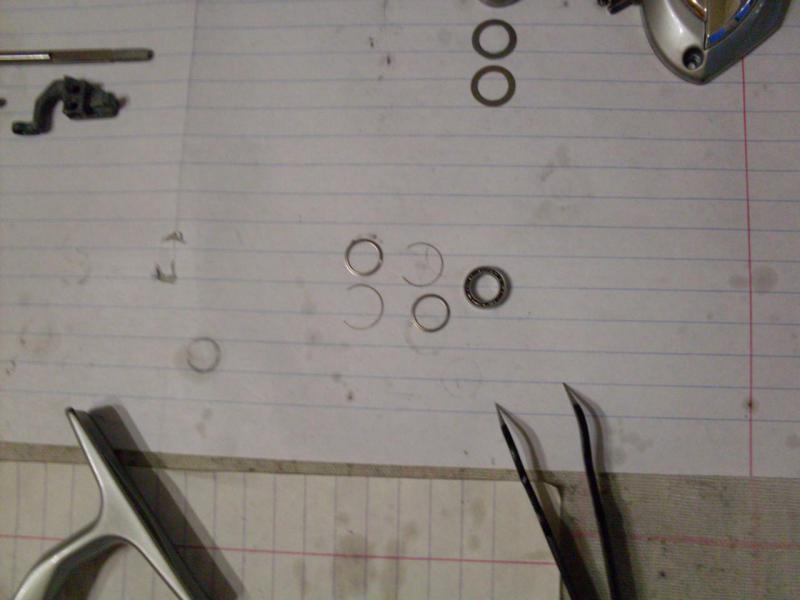

С большим трудом удалось извлечь обойму головного ШП вместе с ним.Видно по краям кук будто кто-то

завольцевал.


Вот и виновник,правый опорный ШП.Тоже с большим трудом удалось извлечь его из посадочного места.

По сути был зажат,соответственно при вращении очень сильно шуршит.

К сожалению на замену на данный момент нет(размер 7*11*3мм),решил вскрыть,промыть и перемазать


Начнем последовательную сборку катушки.

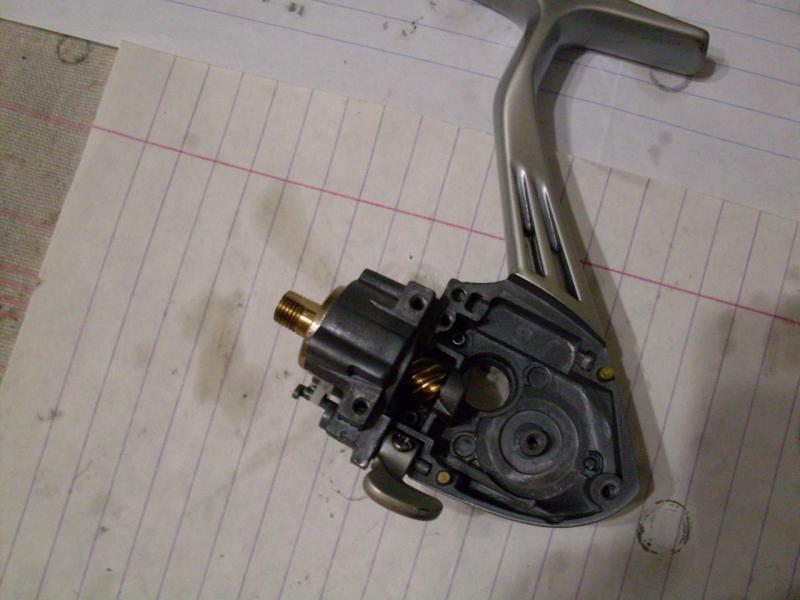

Устанавливаем ведомую,головной ШП,обгонную муфту

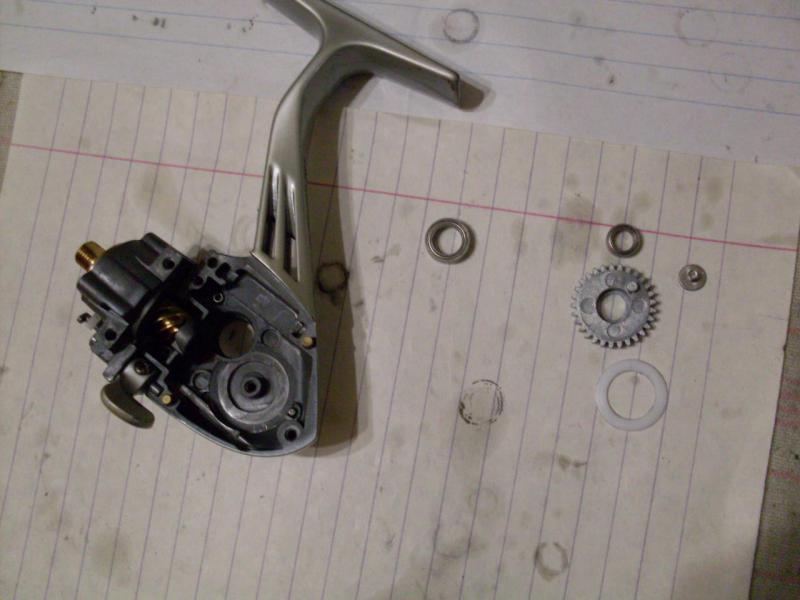

Далее паразитная шестерня.Тут для сравнения хотелось бы подметить,что паразитка опирается на ШП ,под шестерней

стоит фторопластовая пластина,что обеспечивает более легкое скольжение и крепится винтом.

Чего в бюджетных к примеру Шимановских катушках (Nexave,Exage) мы не наблюдаем

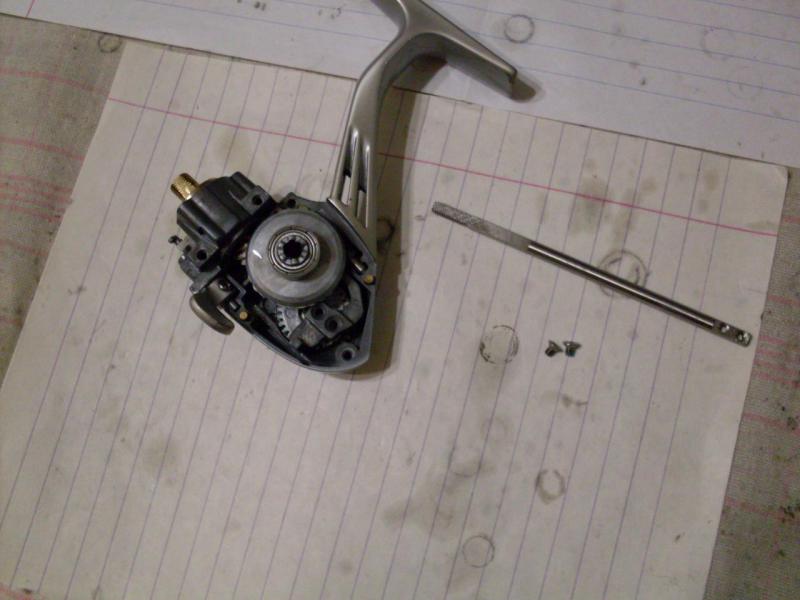

Затем устанавливаем кулису,ее шток и прижимную пластину штока

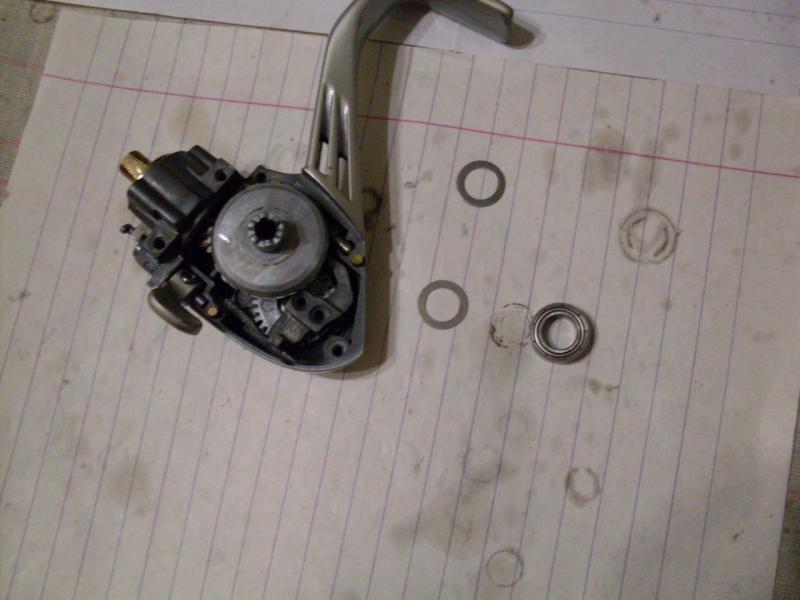

Далее смазываем и устанавливаем ведущую шестерню,ее левый опорный ШП и регулировочные шайбы зазора


Закрепляем шток,предварительно смазав его маслом

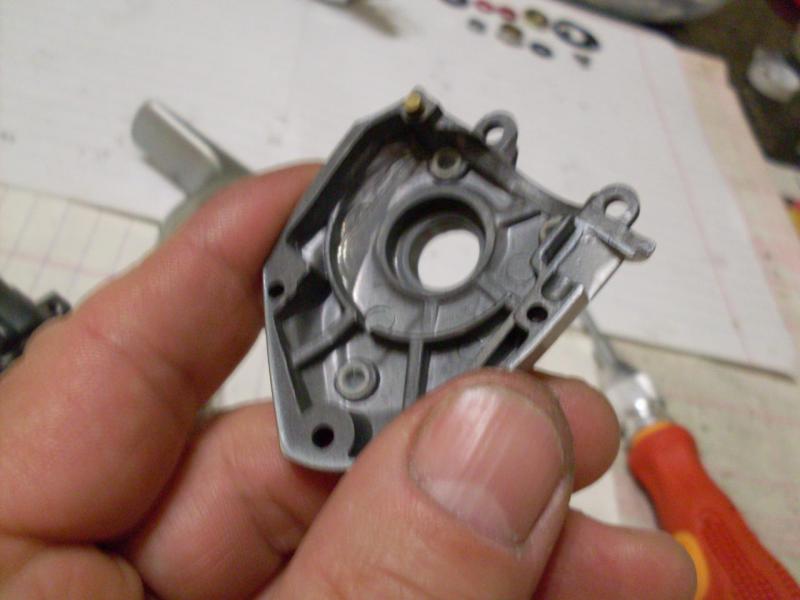

Из минусов,сразу бросилось в глаза не качественное литье и не точное,судя по посадкам головного и правого

опорных ШП

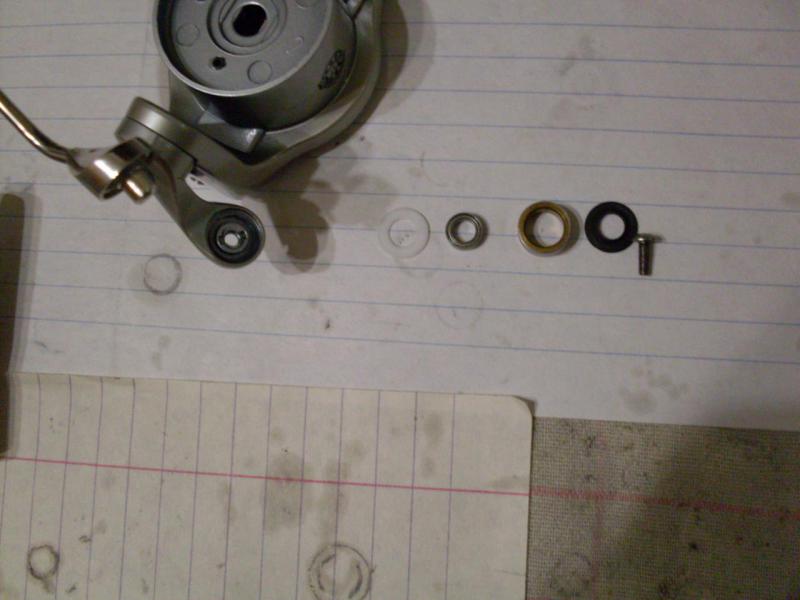

Собираем ротор(там в принципе все как и везде) и смазываем и устанавливаем ролик ЛУ.

Что хочется сказать,хоть сам ролик и оставляет желать лучшего,зато вращается он на довольно внушительном

размере ШП (5*8*2,5),вращение легкое.

Кстати такого же размера ШП стоит и в паразитной шестерне

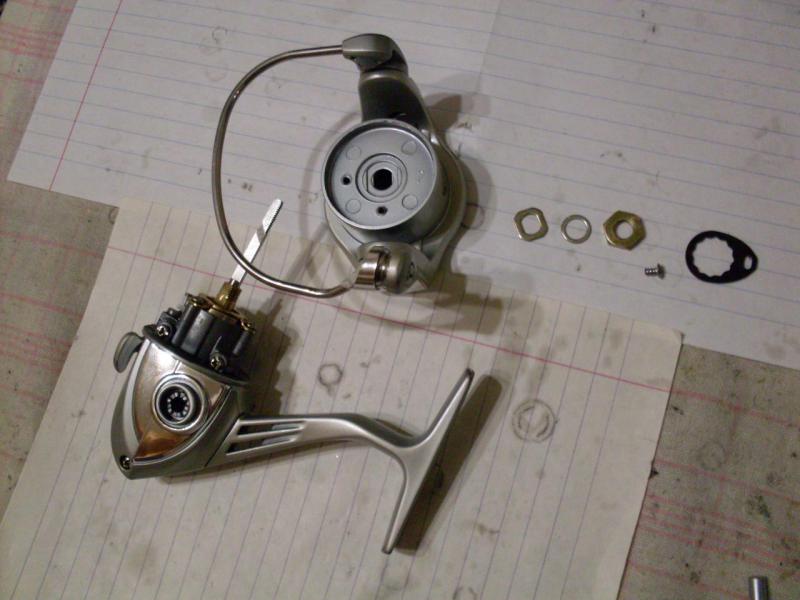

Устанавливаем ротор


Затем шпулю.

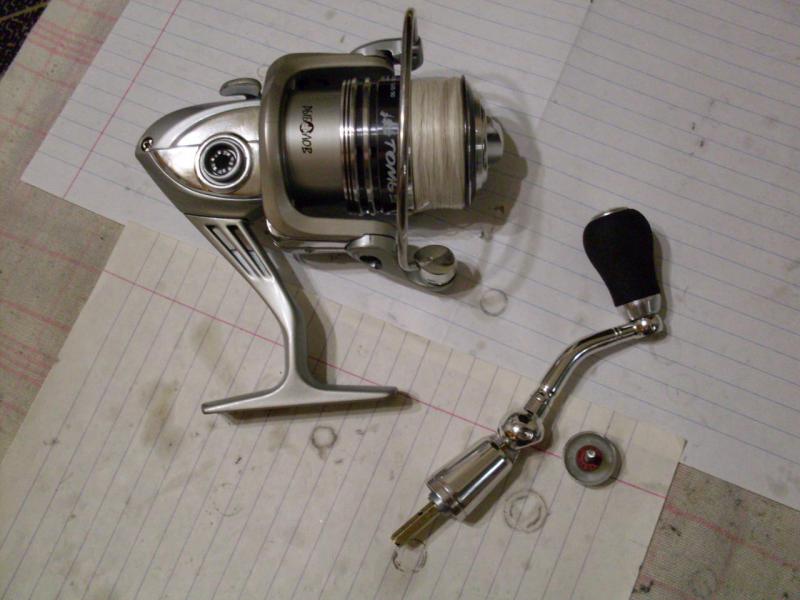

Рукоять в данной модели с неразборным кнобом,это плохо.Закручиваем

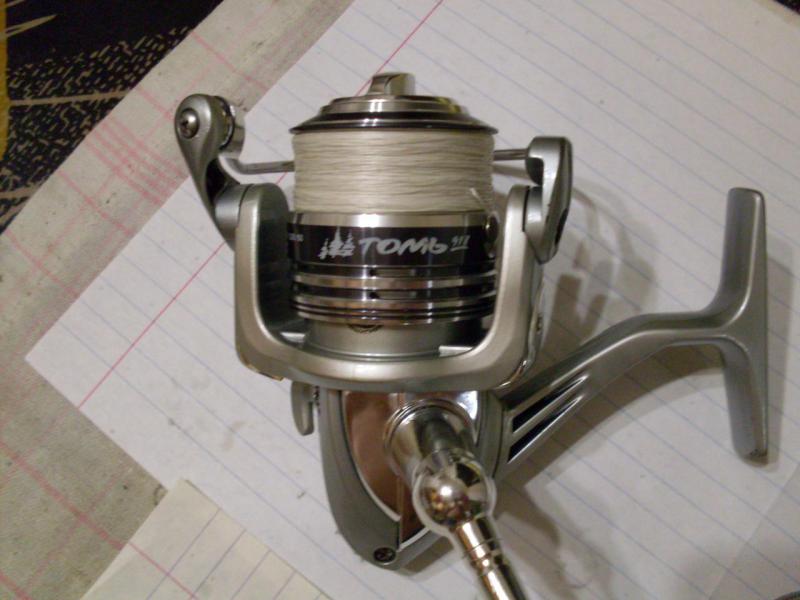

Итак катушка собрана,готова к дальнейшей эксплуатации.

Владельцу  удачи в новом сезоне


Всем спасибо!!!


  • Nik(дядьКоля), Борисыч, stargon и 8 другим это нравится

#2 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 06 Февраль 2016 - 21:17

Посмотрел в инете,есть модели  Томь 920,925  а вот 918 не нашел,хотя на шпуле белым по черному))) написано 918.

Может шпуля запасная такая,не знаю.

Кто в теме ,подскажите.



#3 obyyvan

obyyvan
  • Пользователь
  • 20 сообщений
  • сказали "спасибо" 1 раз
  • Дата регистрации:
    12-Июль 14

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 06 Февраль 2016 - 22:55

на другой шпуле так ваще 930 написано)
