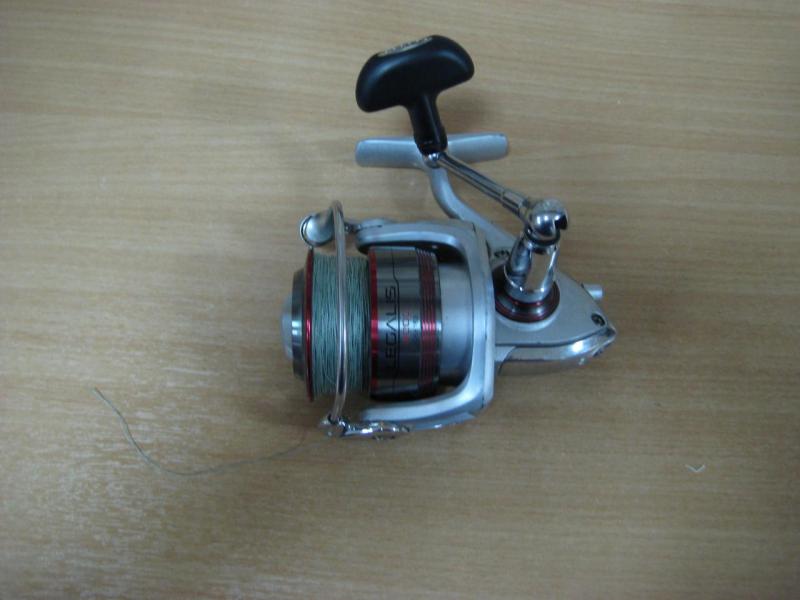

Ну что ж - представляю первого подопечного: Daiwa Legalis 3000. Между прочим нашего форумчанина - ник оставлю в секрете, пускай сам объявится))))

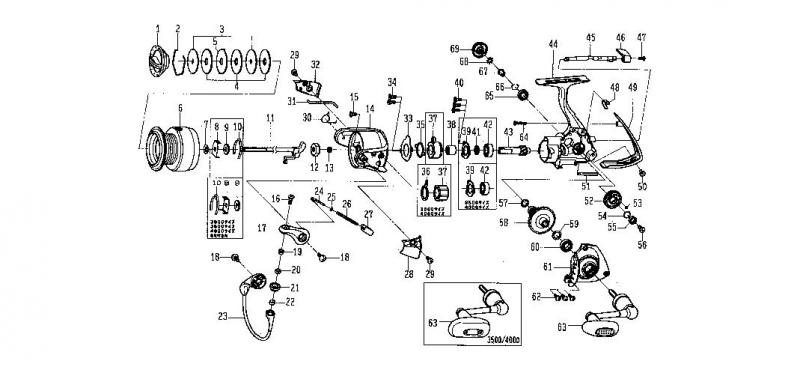

Схема в PDF  00058183.pdf   64,4К   652 Количество загрузок:



Убедительная просьба - ничего не пишите в теме, пока я полностью фотки не выложу процесса.

Хочу сделать это для того, чтобы тот, кто заходит сюда сразу находил процесс, а не на 10 странице....

[Саня (Консультант)]

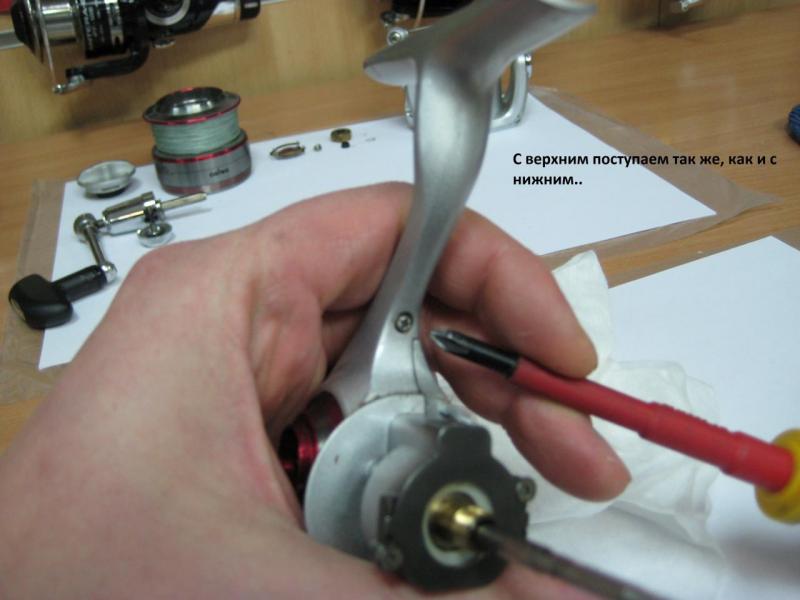

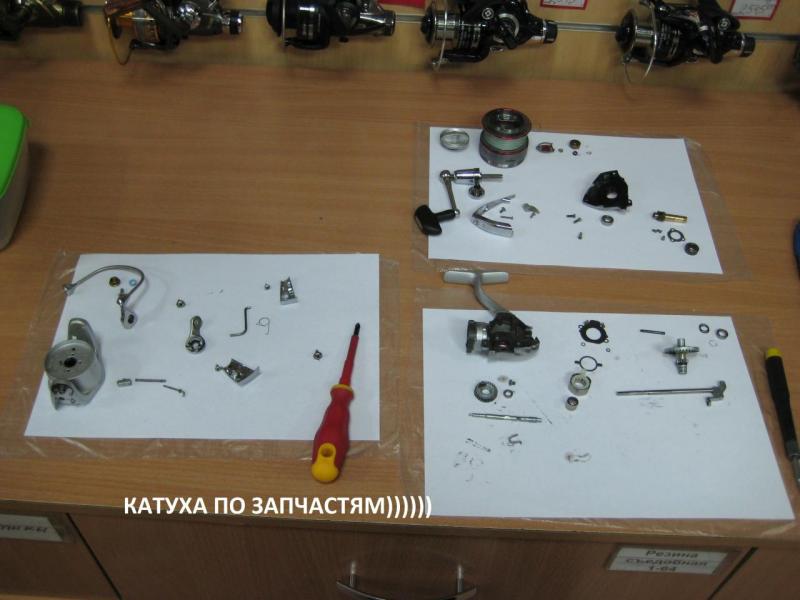

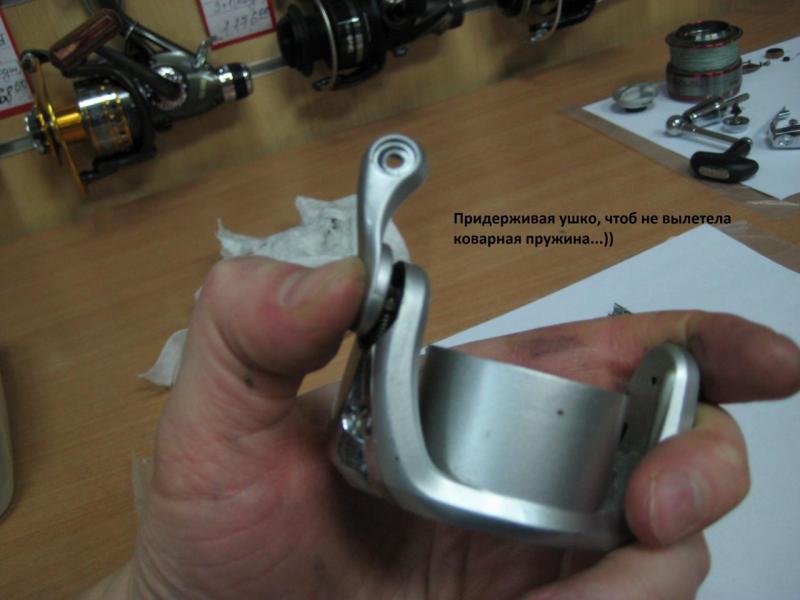

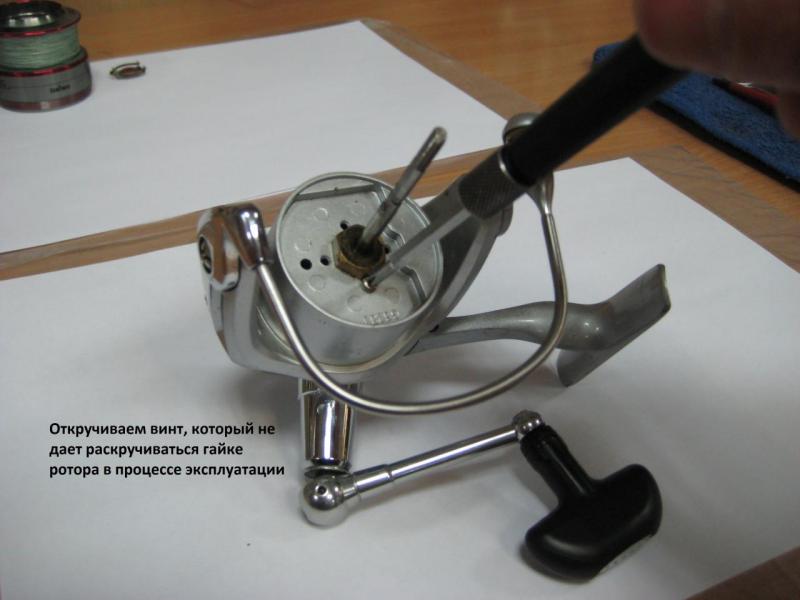

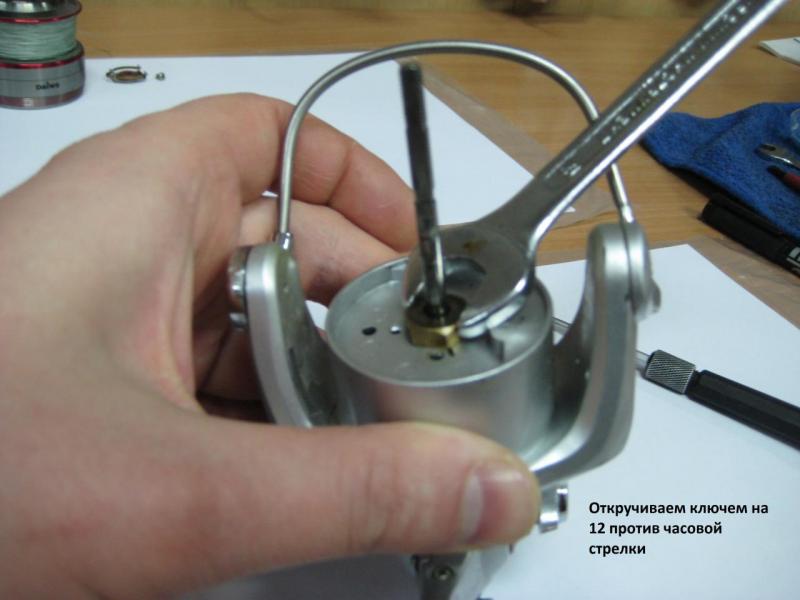

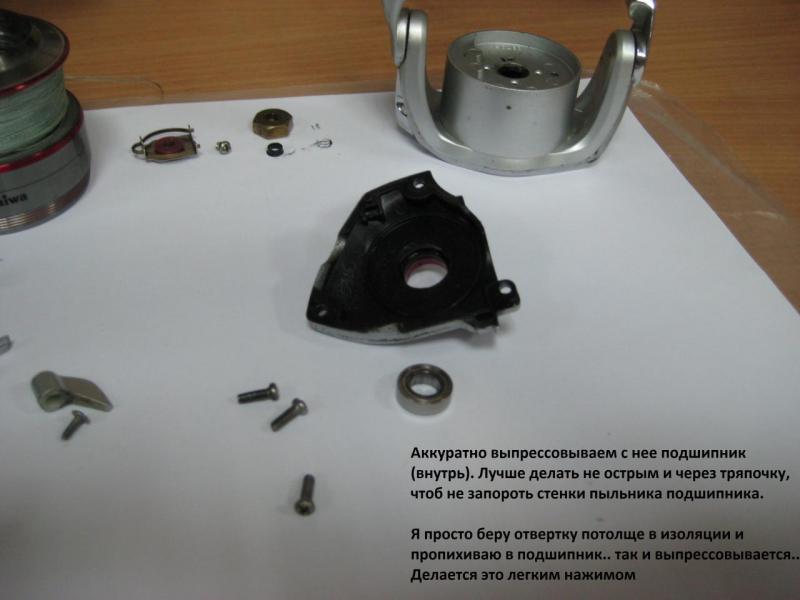

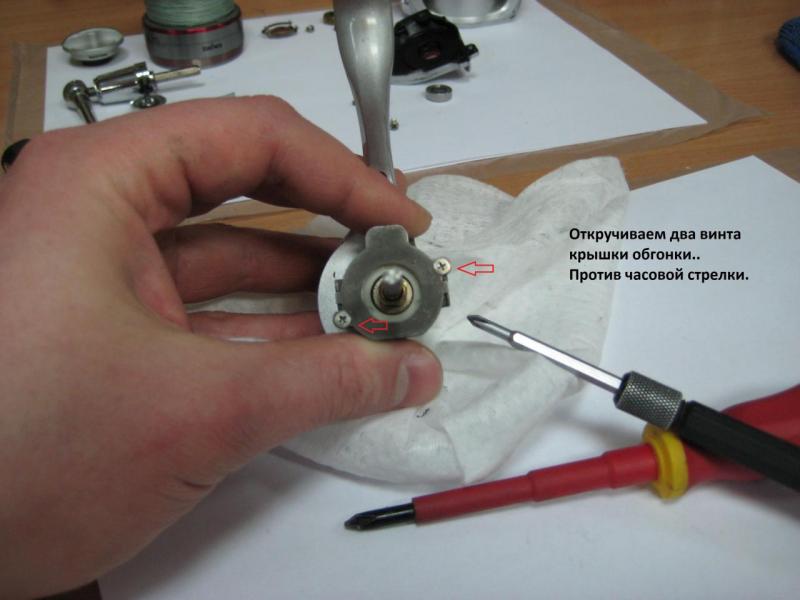

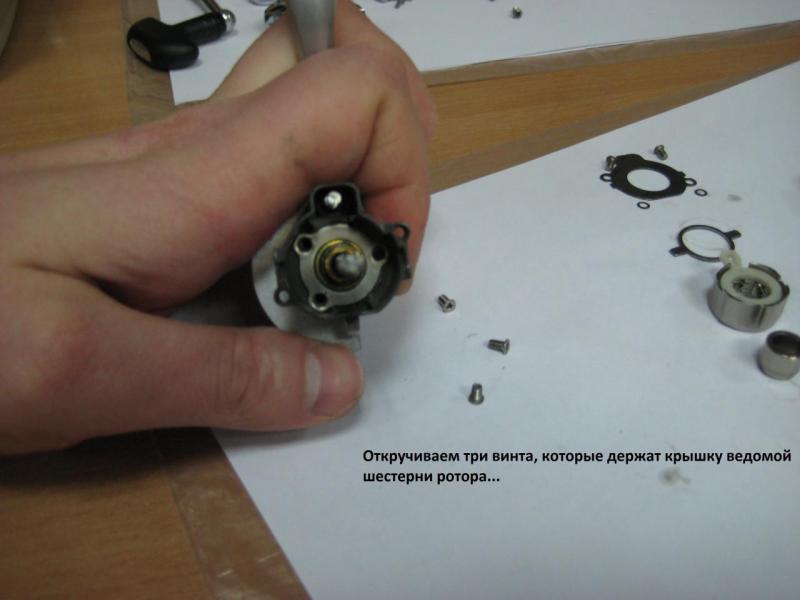

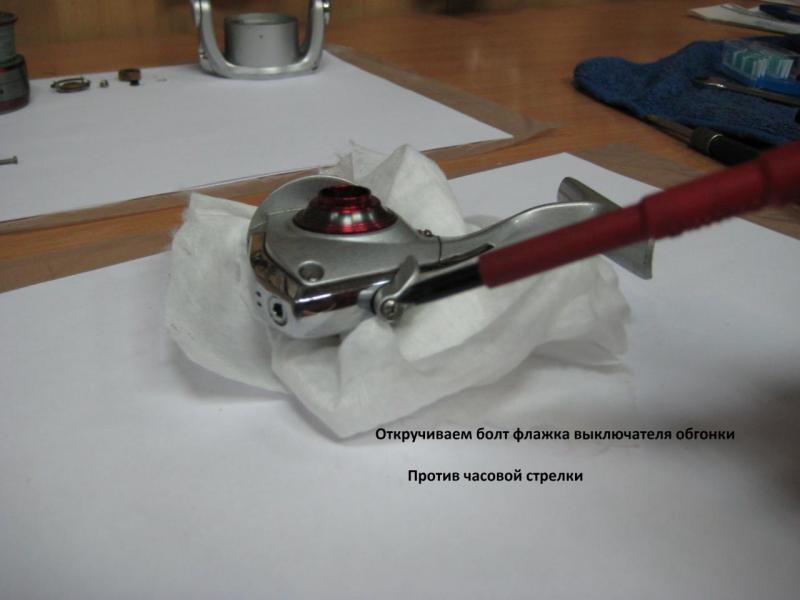

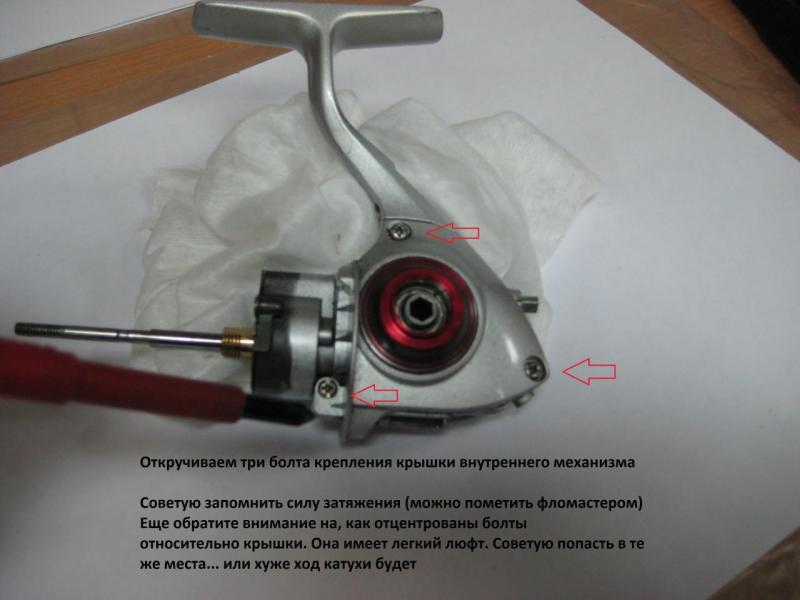

Итак, разбираем катуху:

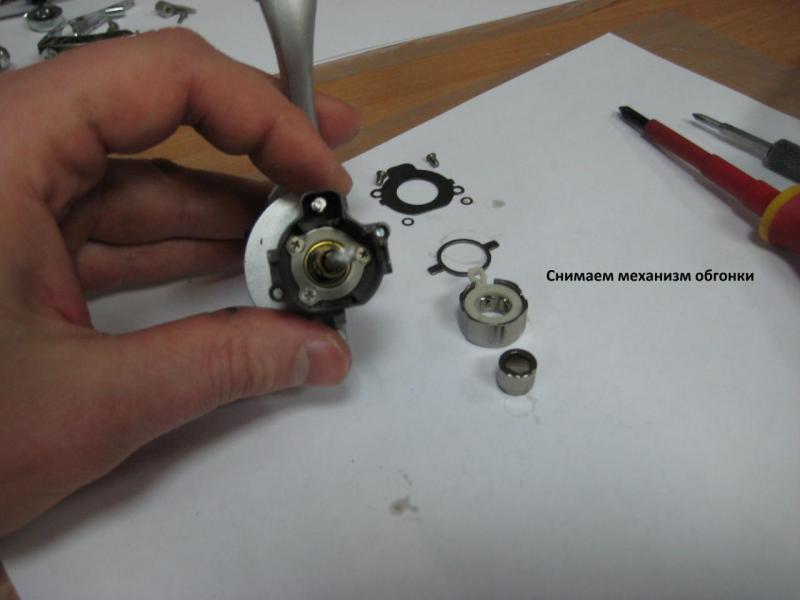

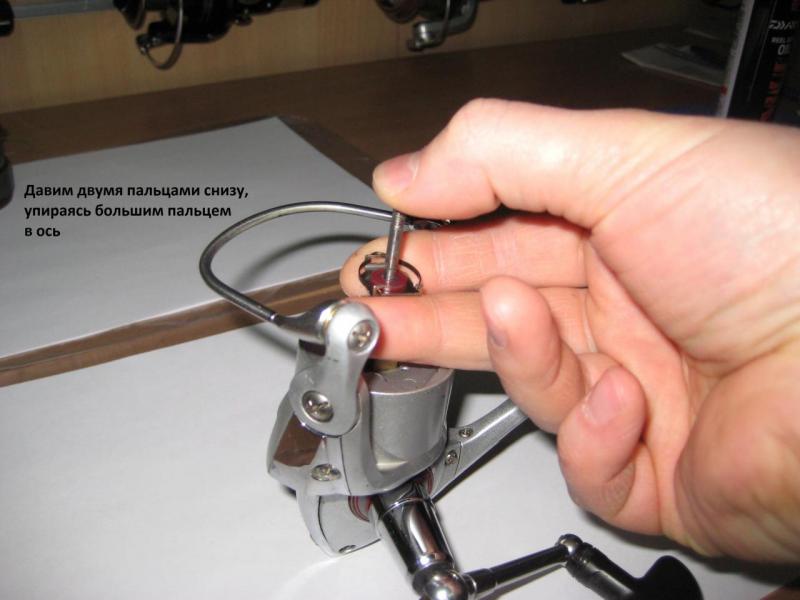

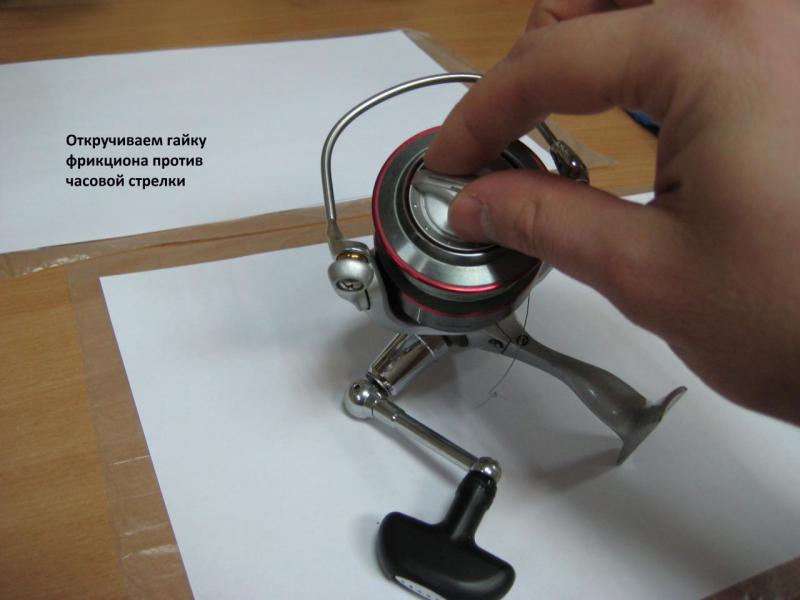

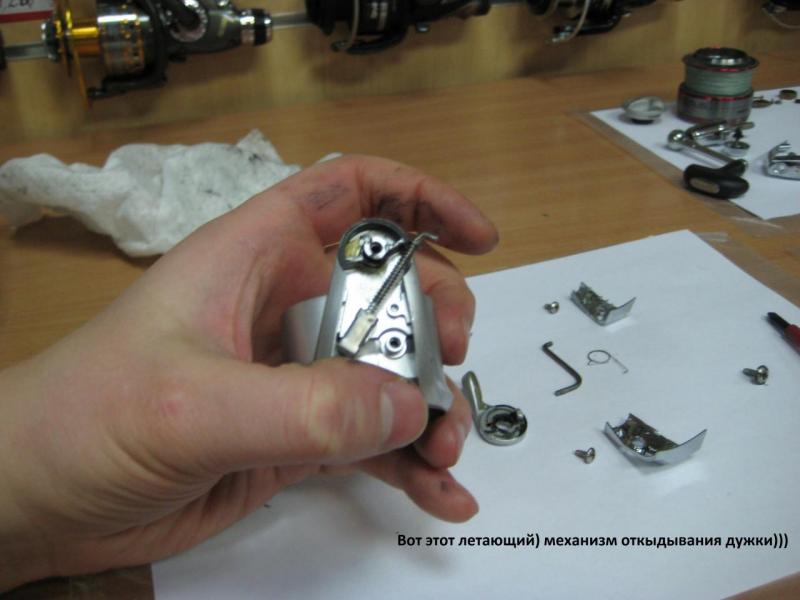

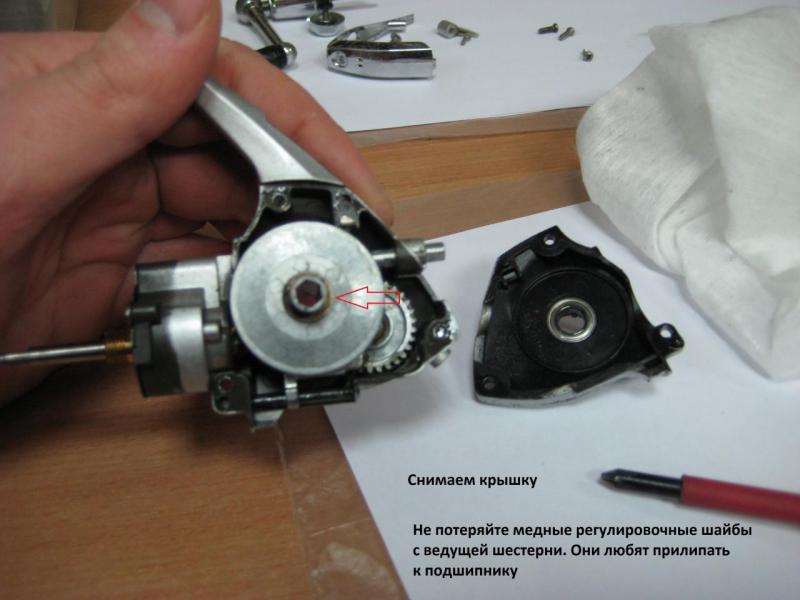

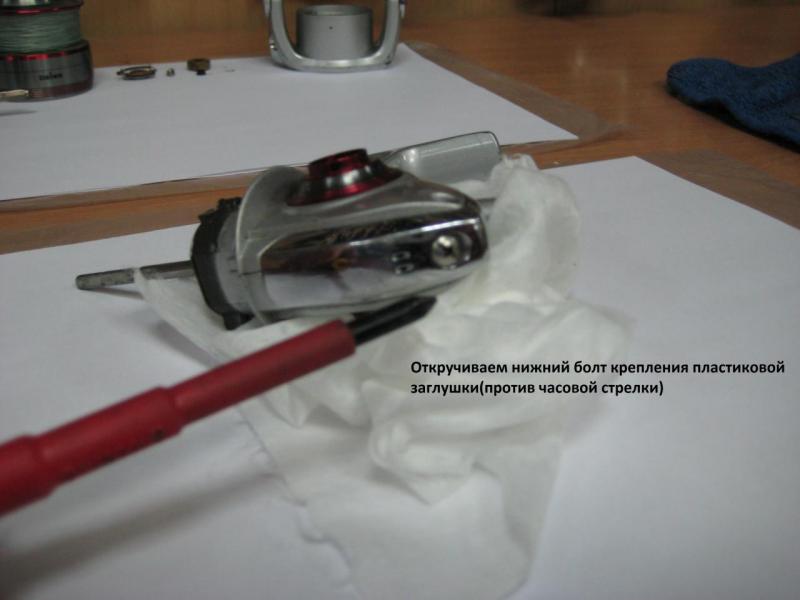

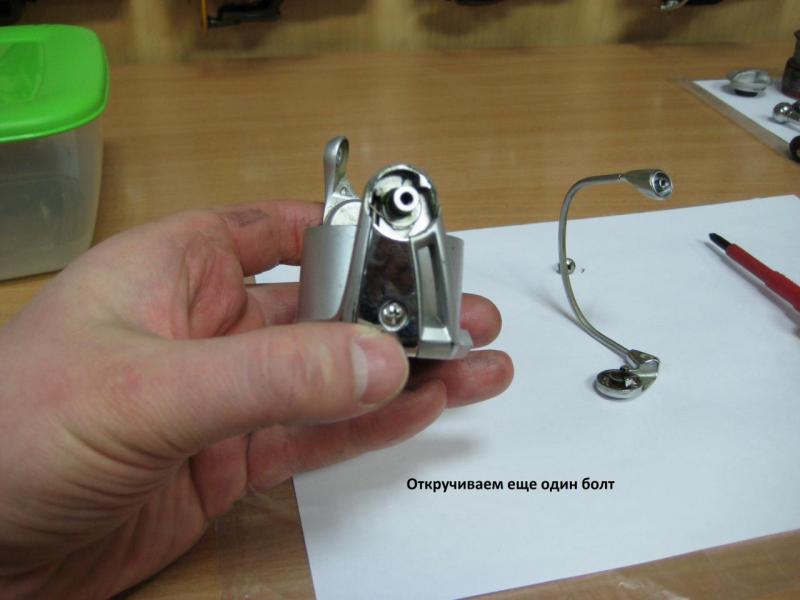

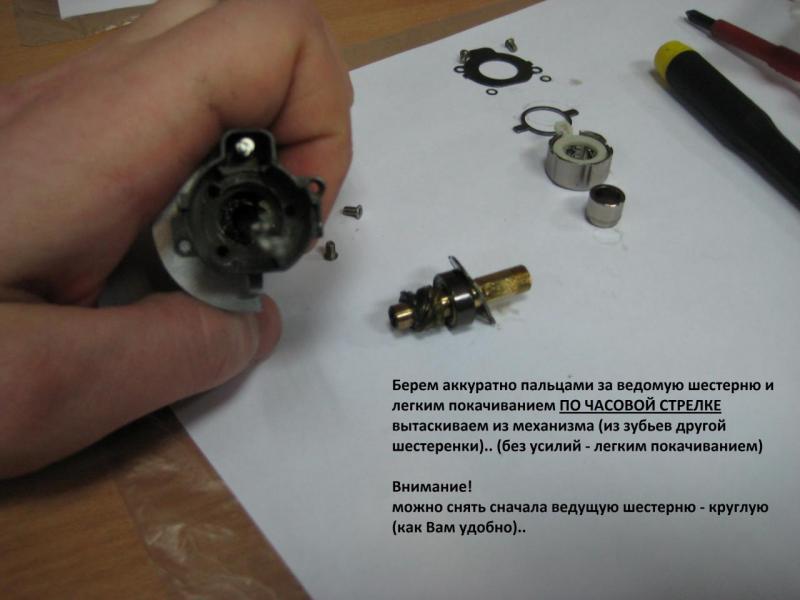

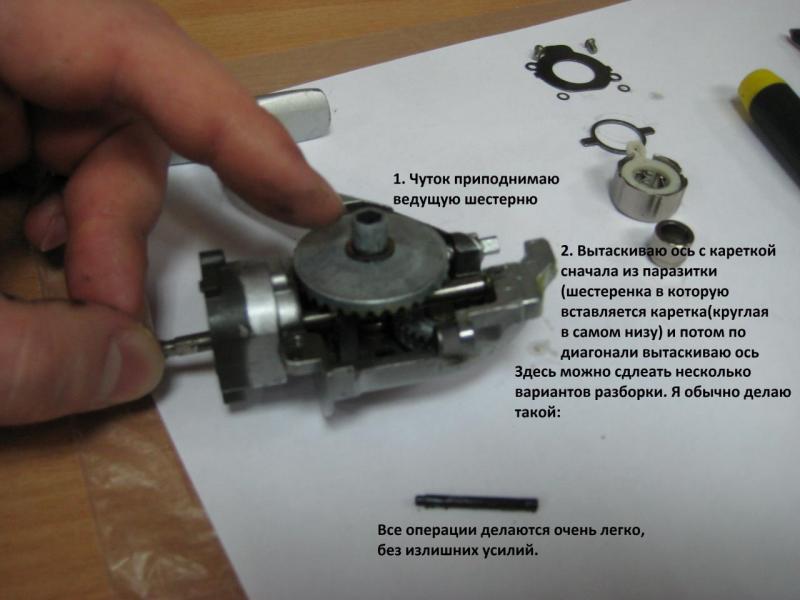

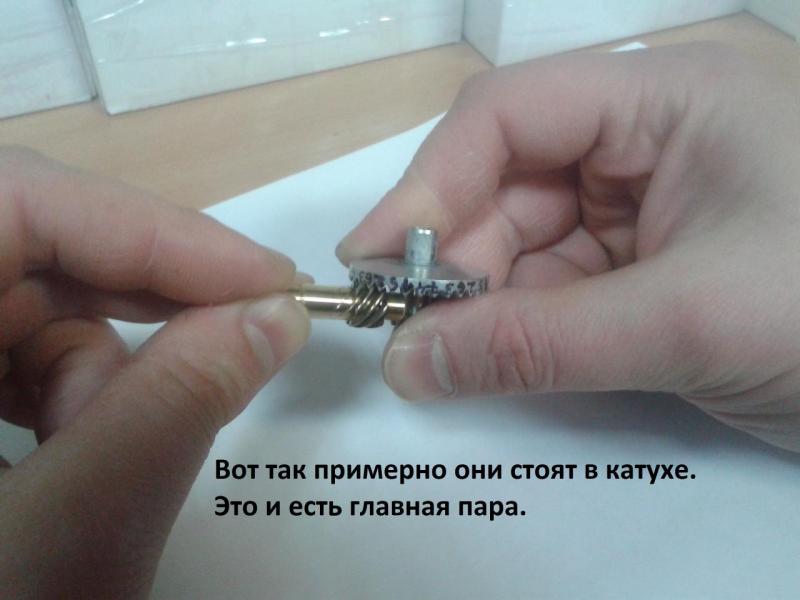

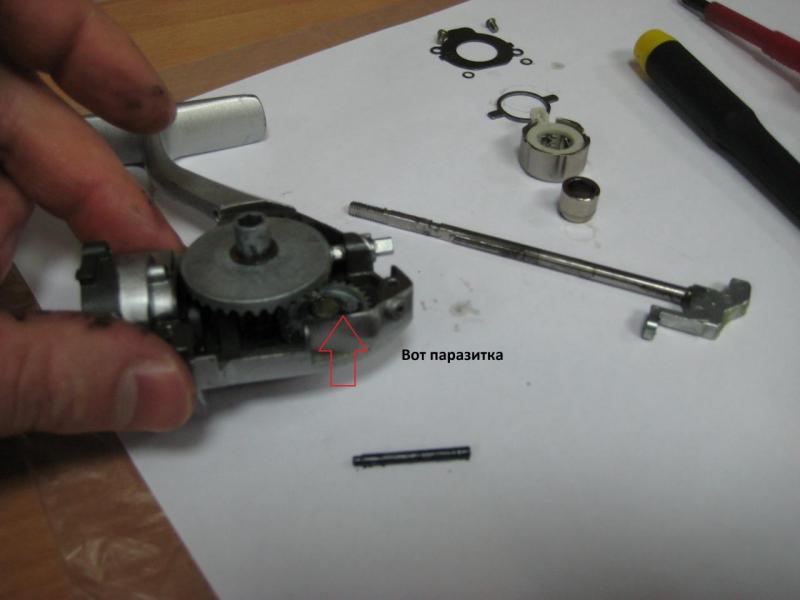

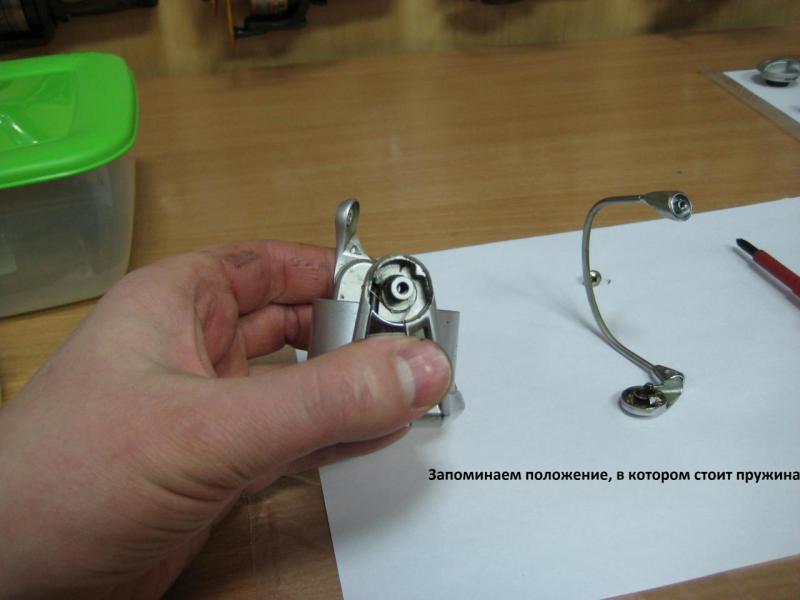

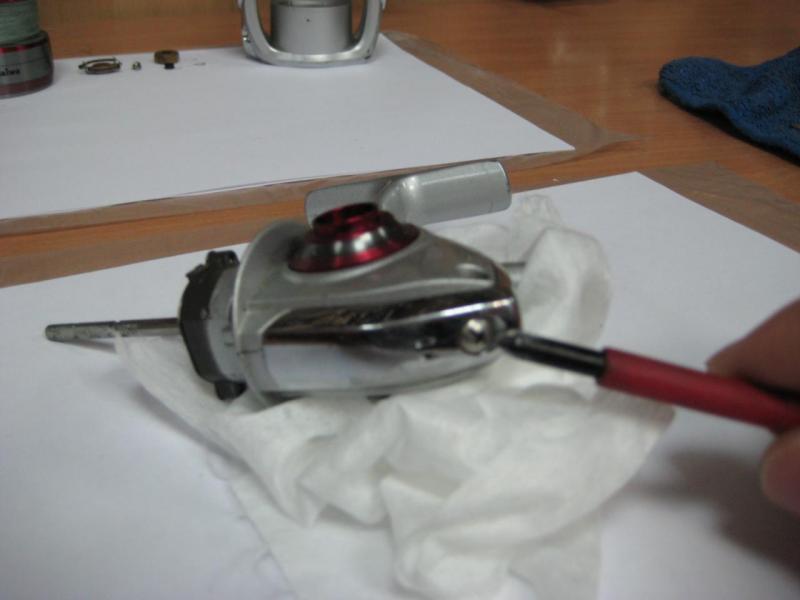

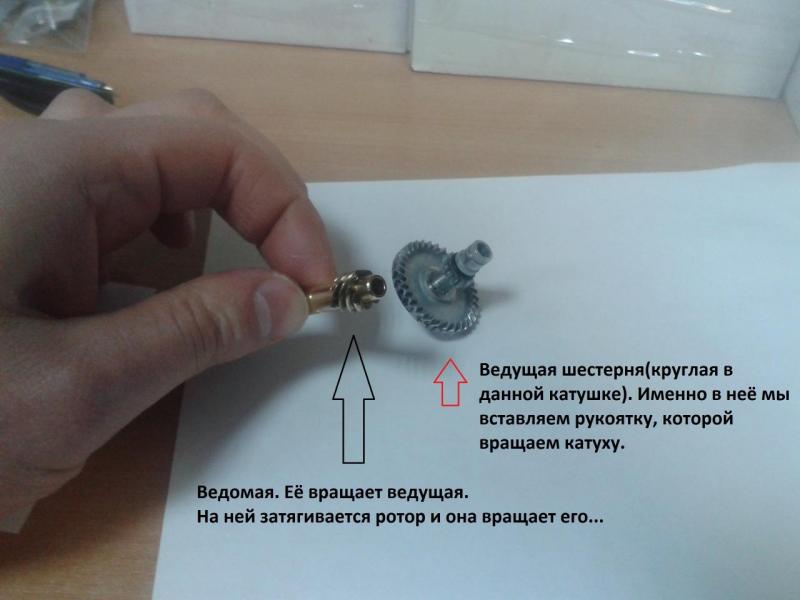

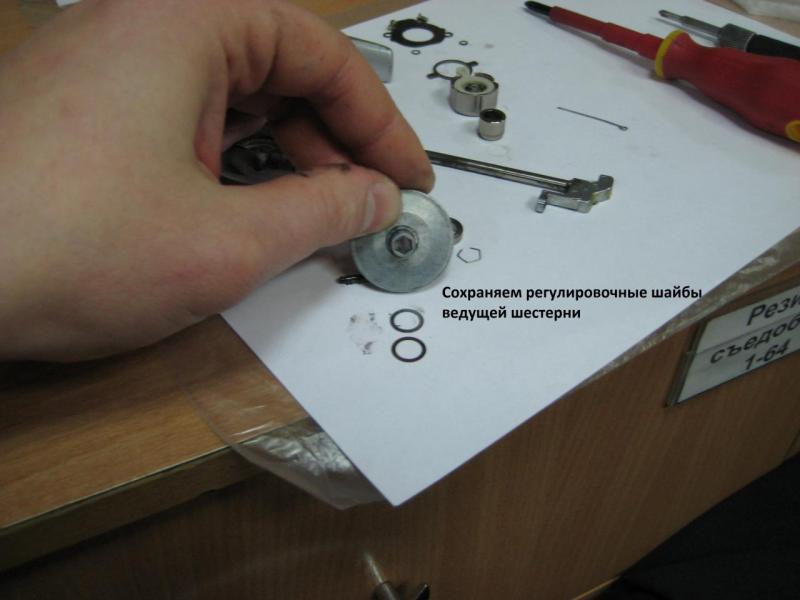

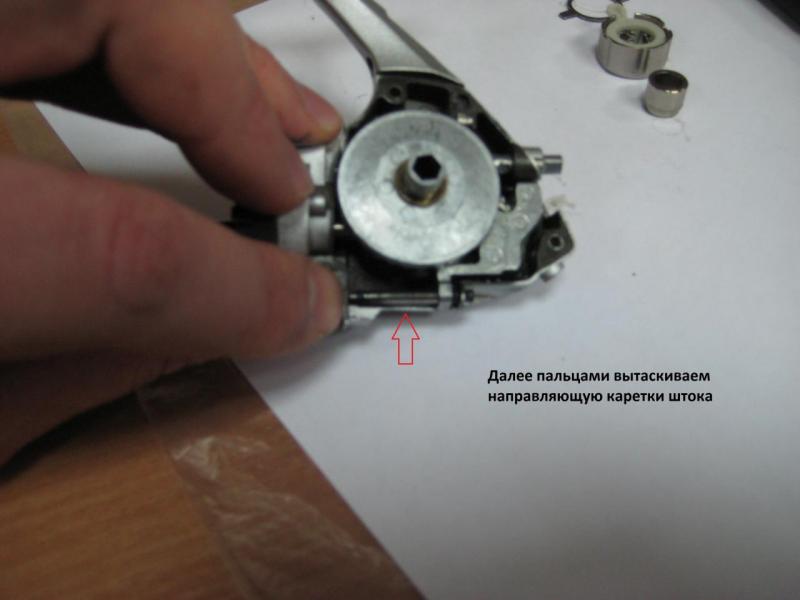

Прикрепленные изображения

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

[Саня (Консультант)]

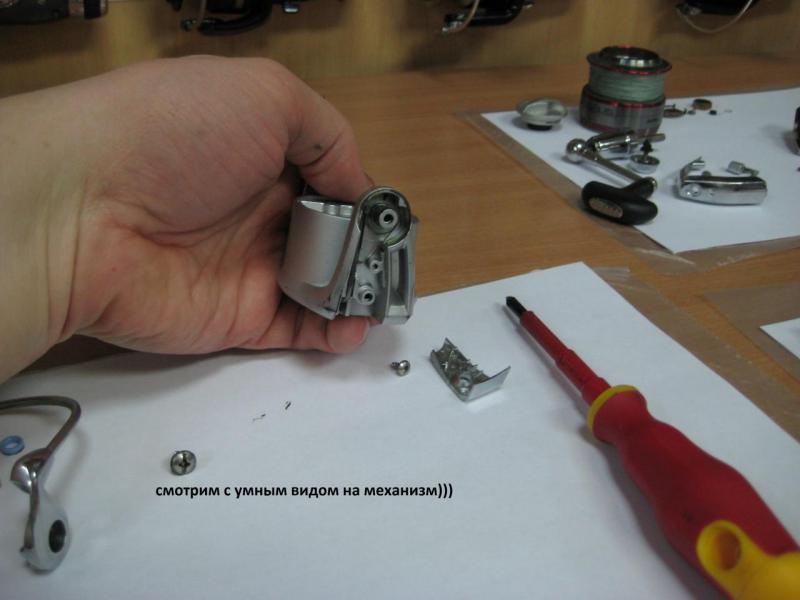

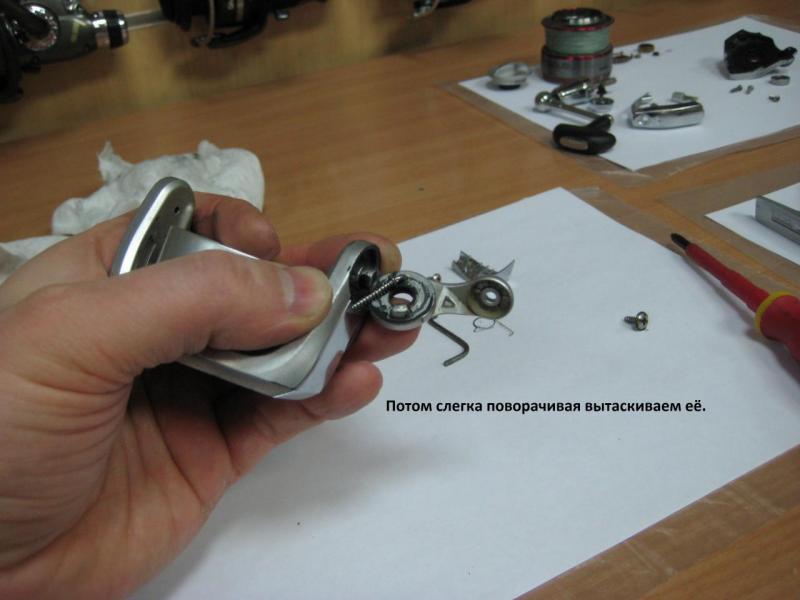

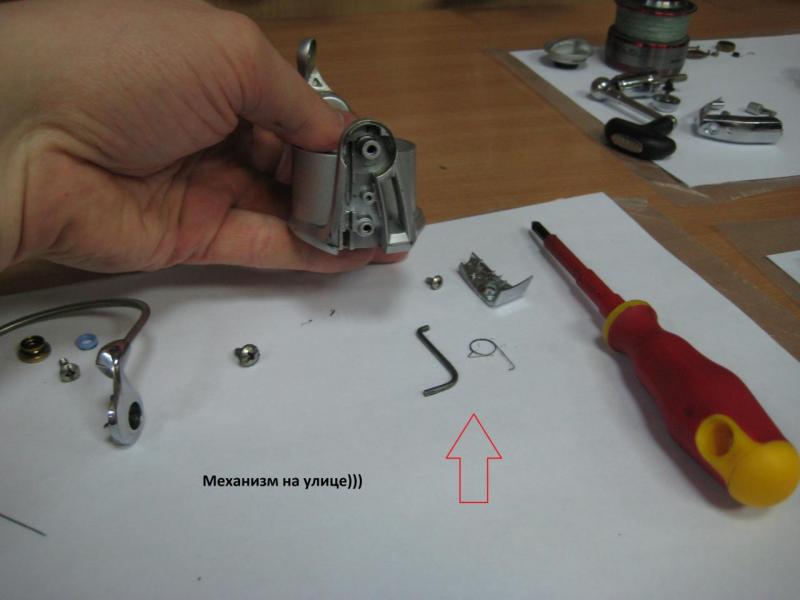

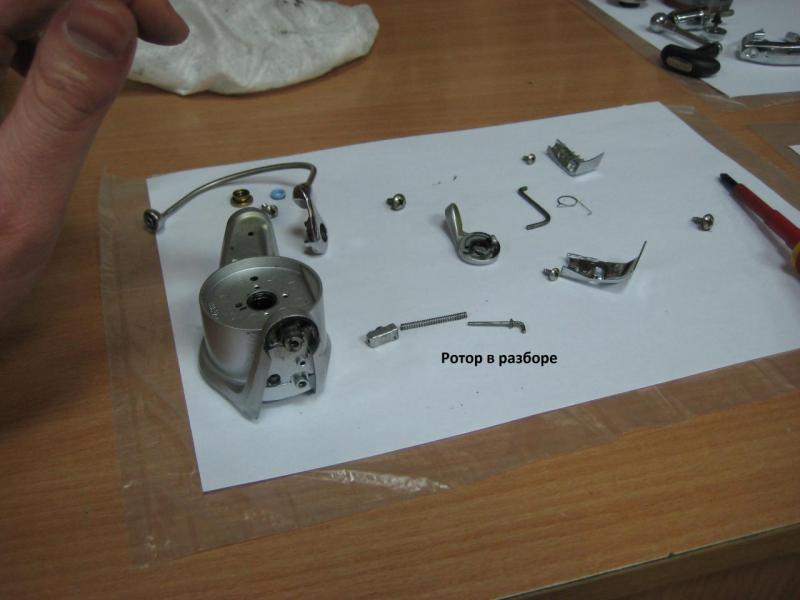

Далее

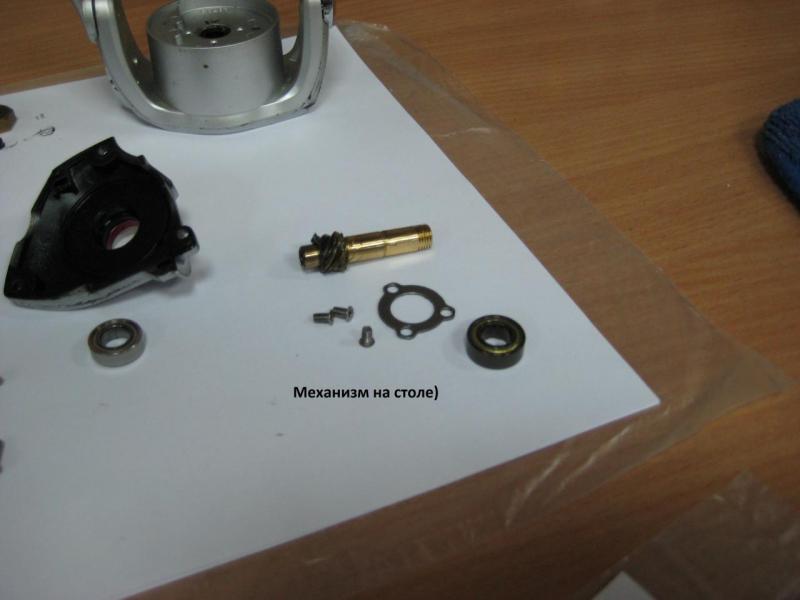

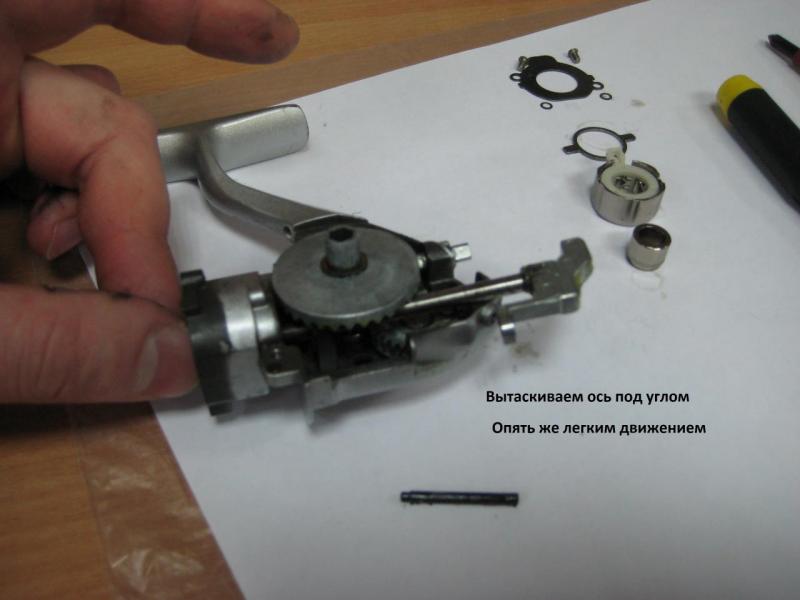

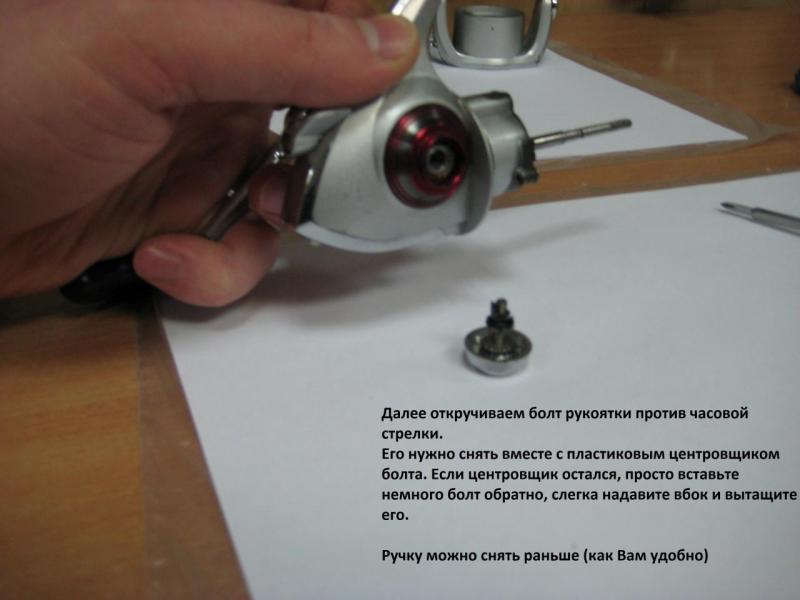

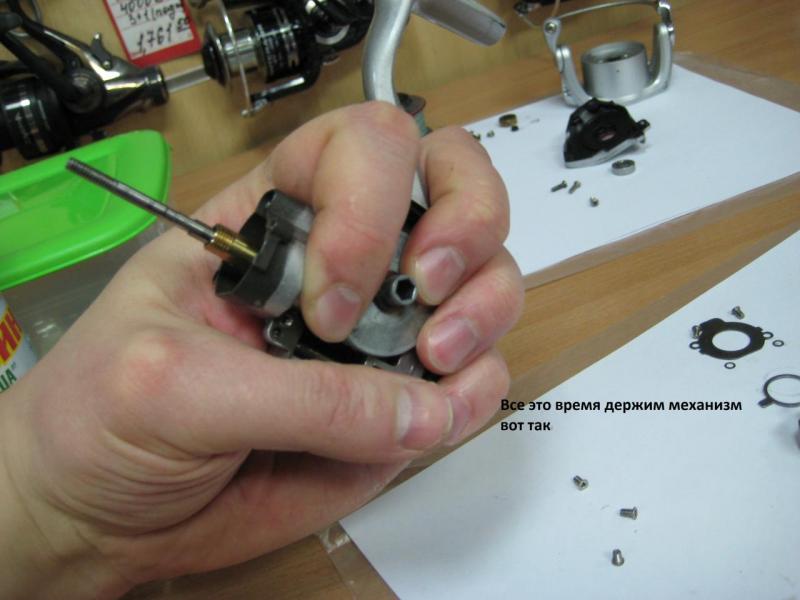

Прикрепленные изображения

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

[Саня (Консультант)]

Далее

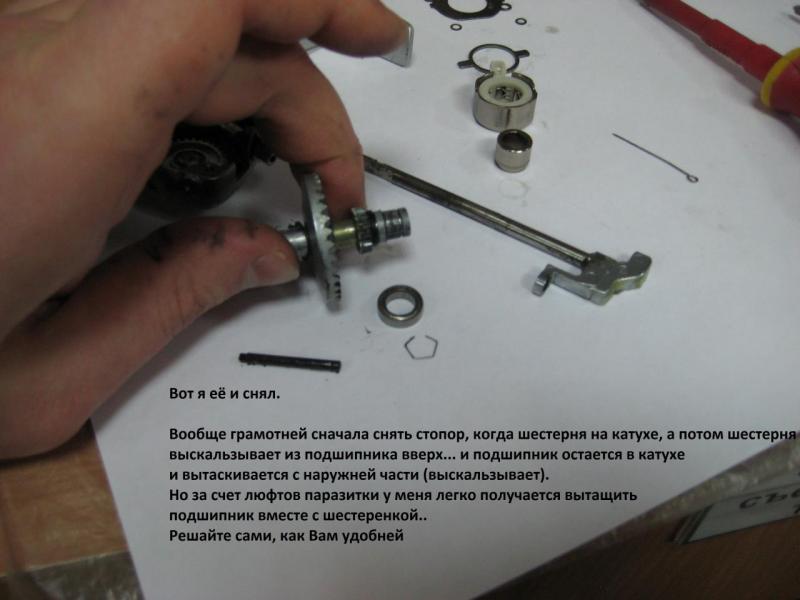

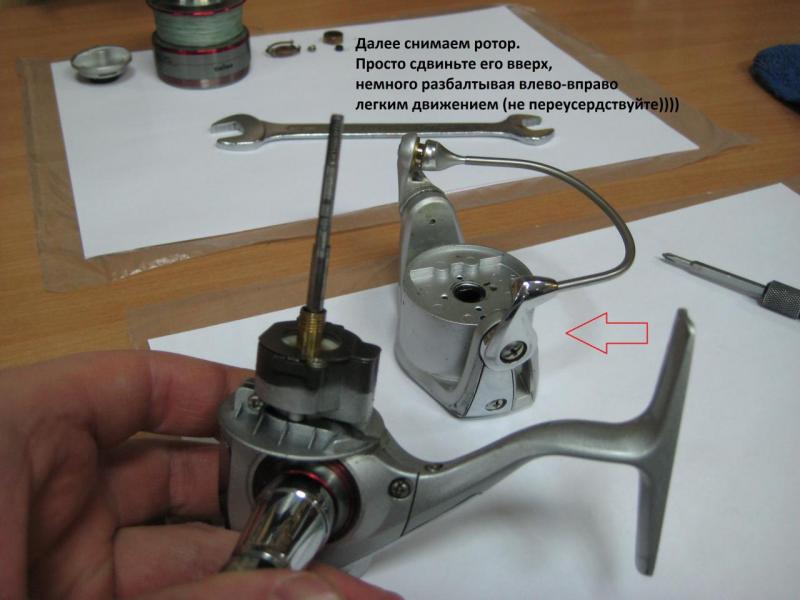

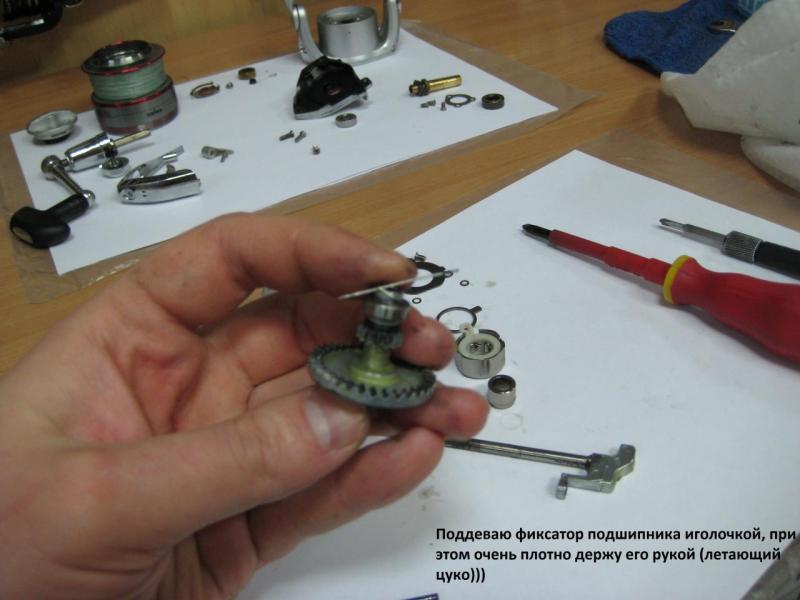

Прикрепленные изображения

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

[Mehanik]

Саша чтобы не мучится с фиксацией пары во время разбора выставляю лыски на ведомой параллельно боковым крышкам и  делаю метку на лыске и с внешнее стороны на ведущей на "12 часов" потом при обратной сборке выставить по меткам  и всего делов , метку делать хоть маркером хоть чертилкой  как тебе удобно.

[Chaynic]

чтобы не мучится с фиксацией пары во время разбора

Я вообще не понял зачем он её держал. Без меток он её один в один не соберёт.

[Борисыч]

Дайва Экселлер-устроена один в один с опытным образцом. Читал в сети, что метки не так уж важны,мол, через короткое время шестерни заработают слаженно.

[Mehanik]

Спорить по поводу не корректной работы пары смысла большого нет от себя скажу когда передаточное число в катушке является числом целым, для примера-5.0, не правильность установки почувствуете сразу и довольно сильно выражено (если интересно разберите бюджетную катушку и соберите как Вам нравится  и всё поймёте) , если передатка число дробное  возможно рычание и не будет , но я просто не вижу большого смысла  в притирке зубьев по новому пятну контакта если есть возможность выставится по старым меткам без последующих заморочек.

[Саня (Консультант)]

Рукой придерживал, чтобы легко было вытащить ведомую (чтобы не прокручивалась ведущая)... одна шестерня выскальзывает из другой...

[Саня (Консультант)]

Вообще нужно посчитать по зубьям: приедут ли на катухе в тоже самое положение и через сколько оборотов?



От себя заметил, что в данной катухе в первую очередь влияет затяжка гайки ротора (очень сильно) и положение крышки корпуса, поскольку оно четко не встает...само собой кол-во шайб на ведущей...



Еще могу добавить, что замечал на некоторых катухах облегчение хода при перестановке главной пары. Но если проблема была - решалась в 5-6 заходов обычно...



Ладно, поскольку у нас здесь инструкция для начинающих, буду делать со всеми метками по фен-шую)))) чтоб мозг у начинающих не закипел

[Urbanizator]

Моя катуха, Саня расскажи по крестьянски как ты излечишь прокручивание в обратном направлении.

[Саня (Консультант)]

Моя катуха, Саня расскажи по крестьянски как ты излечишь прокручивание в обратном направлении.

фьсе по порядку)

[Shard]

Титанический труд! Ждем продолжения!

[Shard]

У меня тут весьма серьёзный пост был, зря потёр.

Тогда я не понял. Повтори, пожалуйста.

[Саня (Консультант)]

Титанический труд! Ждем продолжения!

На подписи и выкладывание ушло 2,5 часа. На разборку с фотографированием - 1 час.



Просто разобрать данную катуху - 7минут))))))))



Времени очень много уходит. Я за несколько дней одну катуху буду делать)

[Саня (Консультант)]

Тогда я не понял. Повтори, пожалуйста.

Этот пост был про то, что в Дайвах часто в механизм обгонки попадает смазка лишняя. Обычно через сезон-два эксплуатации начинает проскакивать. И обгонку приходится отмачивать, чтобы удалить эту смазку и капнуть чуток новой жидкой.

[Саня (Консультант)]

Так, поехали дальше)))

Разберем тему совмещения главной пары для данной катушки.



Передаточное число: 4,7:1

Количество зубьев на ведущей (круглой) шестерне - 33шт.

Количество зубьев на ведомой (вытянутой) шестерне - 7шт.



На цифры на главной пока не обращаем внимание.

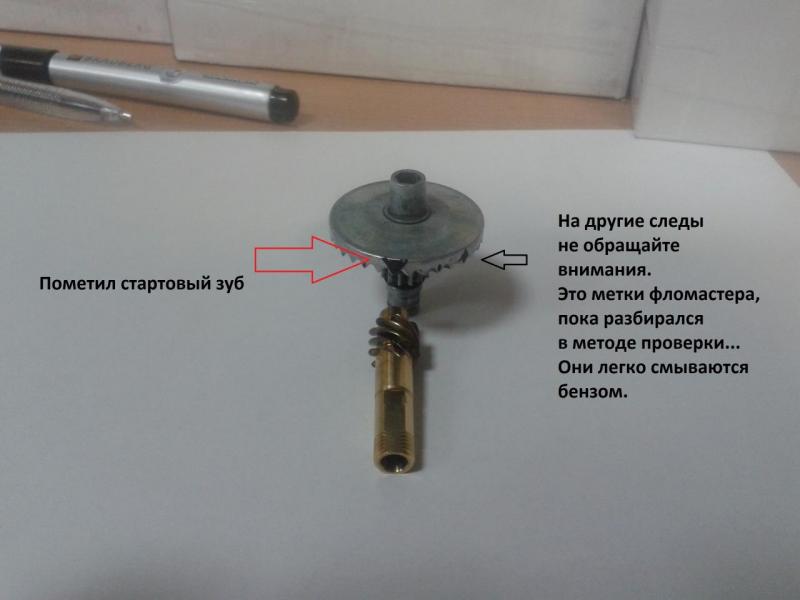

Далее выбираем стартовый зуб в ведущей, с которого начнем отсчет...

В ведомой я просто закрасил канавку фломастером.



ПРОЦЕСС ЭКСПЕРИМЕНТА:

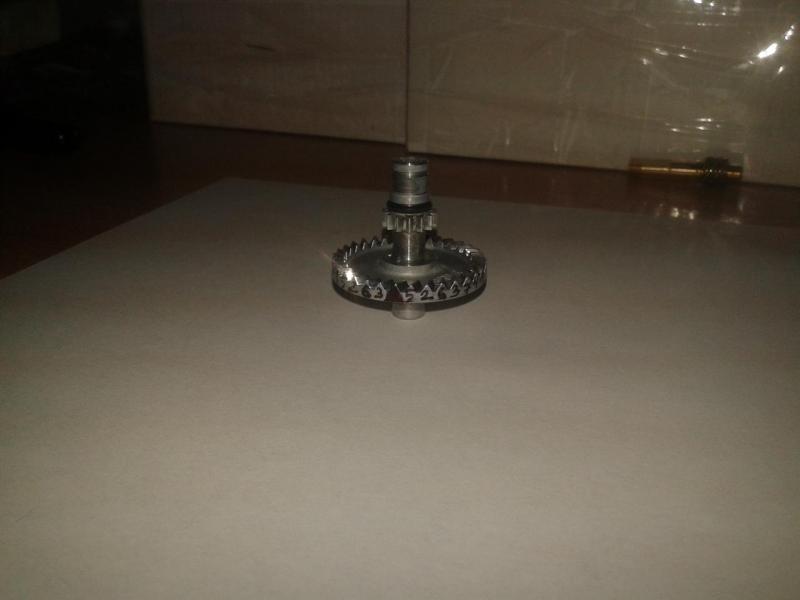

Все вращения я делал руками и размечал фломастером на каком круге покрашенная канавка ведомой шестерни попадает на зуб ведущей



Полный цикл вращения механизма выполняется за 7 оборотов рукоятки (как я понял по количеству зубьев на ведомой).

За 7 оборотов рукоятки помеченная канавка ведомой шестерни побывала РОВНО ПО ОДНОМУ РАЗУ НА КАЖДОМ ЗУБЕ ведущей шестерни. Не один зуб не проходил два раза по канавке и все зубья были в ней.

И потом цикл повторялся заново.



Сразу после этого я сделал обратный эксперимент. Я посчитал сколько раз помеченный зуб ведущей шестерни(круглой) побывает в канавке ведомой(вытянутой) за 7 оборотов рукояти. В итоге он побывал в канавке по 1 разу за 1 оборот и всегда в новой.

Т.е. он два раза за цикл(7 оборотов) по одной канавке не бегает и не одну канавку не пропускает...



ИТОГ: без разницы, как ставить эти шестерни в ДАННОЙ КАТУХЕ. Всё равно за один полный цикл (7 оборотов рукояти) каждый зуб ведущей побывает один раз в каждой канавке ведомой.. И потом все начинается заново...

ПОВТОРЮСЬ: на ведущей(круглой) ставил маркером цифру: на каком круге канавка ведомой (вытянутой) попадала на зуб ведущей...





ФЬСЁ))) Мозг сегодня закипел...



Само собой перед сборкой фломастер отмою (пару движений тряпкой, смоченной бензом)

Еще раз замечу. Данный эксперимент проводился только на этой катухе.

Буду дальше делать то же самое на других...

[Последний Праворульщик]

Я ставлю метки(на незнакомых катушках), потом считаю зубья, делю - не делится. Не парюсь. Штук 10 уже отТОшил, в том числе и недорогие(2 Олимпуса, и ещё какая-то дешёвая) и все без проблем собираются и отлично вертятся без всяких меток. Именно из-за этого принципа постоянного "перескока" зубьев. Такими же свойствами обладают шестерни Дайв: Реврос, РевросМХ, Регал какой-то, Фримс Кикс, ЭкселлерХ. Да, по ходу, все Дайвы))

[Саня (Консультант)]

Я ставлю метки(на незнакомых катушках), потом считаю зубья, делю - не делится. Не парюсь. Штук 10 уже отТОшил, в том числе и недорогие(2 Олимпуса, и ещё какая-то дешёвая) и все без проблем собираются и отлично вертятся без всяких меток.

Логично. На этой неделе дособираю эту катуху. На след неделе замучу катуху с передаткой 5,0:1.  Интересно проверить теорию

[Последний Праворульщик]

На след неделе замучу катуху с передаткой 5,0:1.  Интересно проверить теорию

На практике будет - 7 к 35, зубья. Рык на неправильной сборке.

И.. не Дайва)
