#21 ФокС

ФокС
  • Пользователь
  • 5 737 сообщений
  • сказали "спасибо" 27 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 27 Май 2015 - 22:44

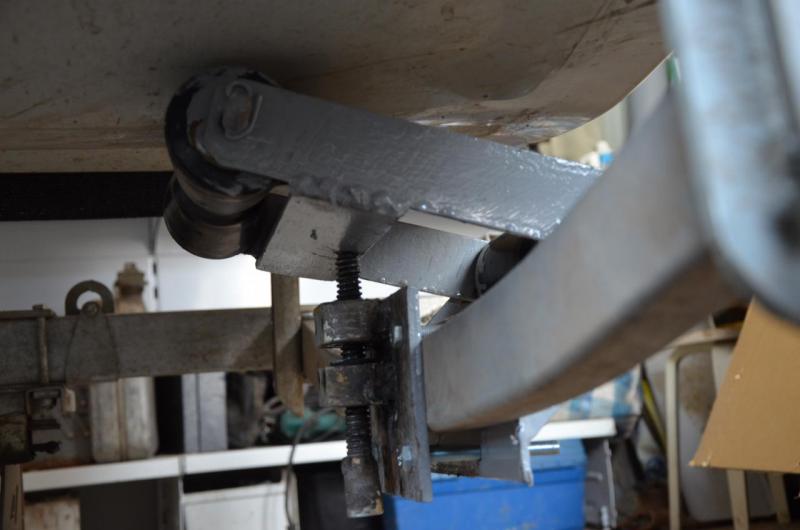

Сегодня собрал ролик-домкрат и установил на прицеп.

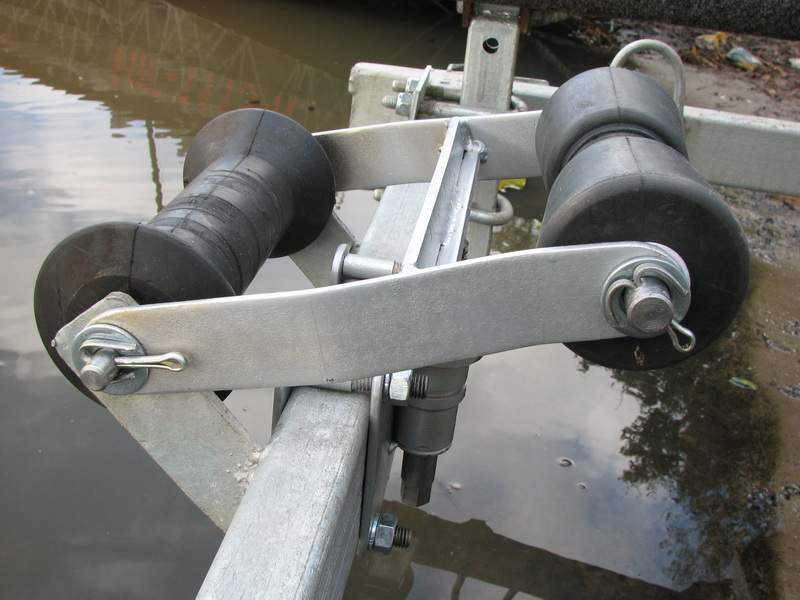

Фотать неохота, примерно вот так выглядит.






Использовал металл. пластины 5 мм и 7 мм, на винтовой подъемник разобрал мощный домкрат. взял сам винт и гайку.



Ролики купил в Трофее.

Ось ролика - 16 мм шпилька, фиксация -  шайба +шплинт.

Подгонки почти не было - все нарисовал на бумаге, нарезал, сварил, собрал и поставил.



Единственное - опытным путем подобрал длину винта, т.к. на МЗСА последней модификации кронштейны можно регулировать по высоте.

Поставил на 2-е отверстие - получилось оптимально.

Укачал лодку, чтоб легла в постель, протянул стремянки кронштейнов.



Смазал трущиеся смазкой с тефлоном -подъемник работает как часики.



На сегодня хватит.




  • Nik(дядьКоля), Гость--, Сан Саныч и 19 другим это нравится
<p>( архив ).

#22 timuralt

timuralt
  • Пользователь
  • 10 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    28-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 28 Май 2015 - 11:43

Саня молодец!! Прям протоптонной дорожкой идешь. :)


Сообщение отредактировал timuralt: 28 Май 2015 - 18:14

  • ФокС это нравится

#23 доктор Влад

доктор Влад
  • Пользователь
  • 14 820 сообщений
  • сказали "спасибо" 150 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:пенсионер

Отправлено 28 Май 2015 - 11:50

На сегодня хватит.



На воду когда? :)  На покатушки?


Здравоохранение у нас бесплатное - никто ничего не должен врачу, а врач тем более...


#24 НЕМО

НЕМО
  • Пользователь
  • 13 690 сообщений
  • сказали "спасибо" 99 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 28 Май 2015 - 13:49

Фотки нужны свои

#25 ФокС

ФокС
  • Пользователь
  • 5 737 сообщений
  • сказали "спасибо" 27 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 28 Май 2015 - 13:54

Саня молодец!! Прям протоптонной дорожкой идежь. :)





Фотки нужны свои



Будут, чуть позже.



Вообще, перед изготовлением я консультировался у Тимура, спасибо ему .


  • НЕМО это нравится
<p>( архив ).

#26 ФокС

ФокС
  • Пользователь
  • 5 737 сообщений
  • сказали "спасибо" 27 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 29 Май 2015 - 23:34

Фотки нужны свои









Сегодня выдался насыщенный денек.



После работы позанимался лодкой. Только зашел с гаража.

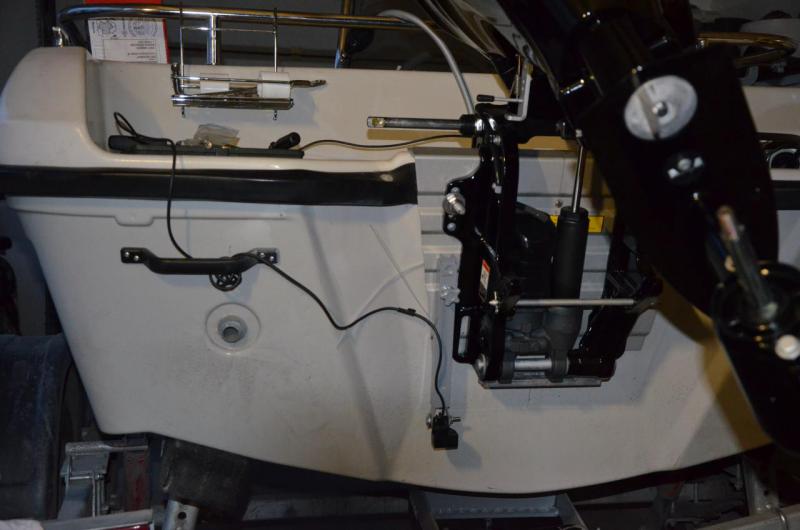

Разметил центр на транце. С Джуниором набросили мотор, предварительно вставив в него штангу рулевого троса.

Подтянули струбцинами, отцентровали.

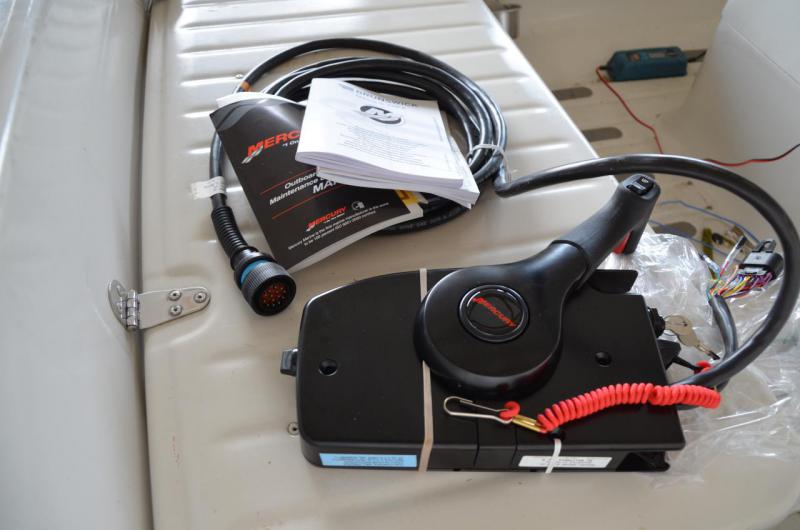

Зацепили к электропитанию основной жгут. Гидроподъемом выставил ногу, чтоб АКП была в горизонтали. Приложил к днищу лодки рейку. Расстояние от АКП до линии днища - 15 мм.

Нормально. Можно сверлить.

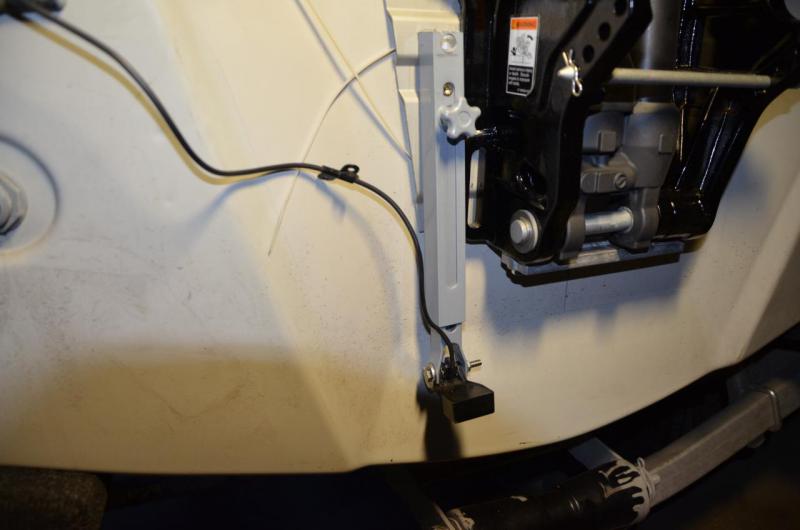

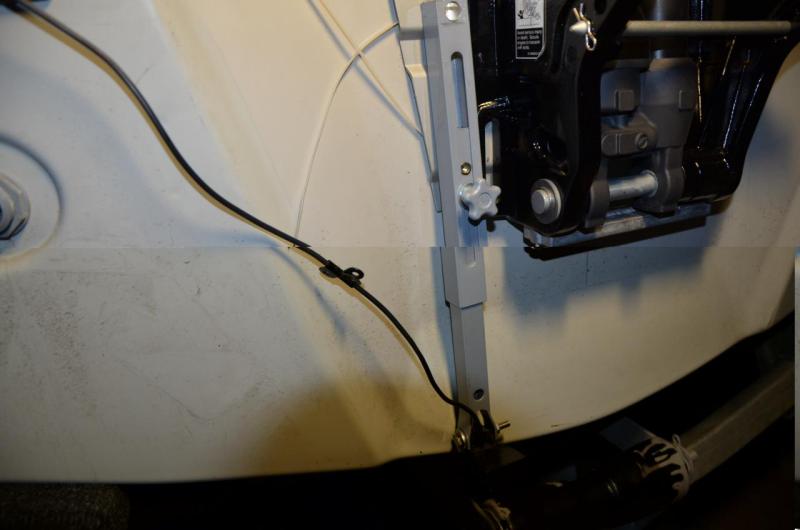

Дальше - датчик эхолота. Его решил крепить к аллюм. накладке транца - не хочу лишних отверстий в транце.

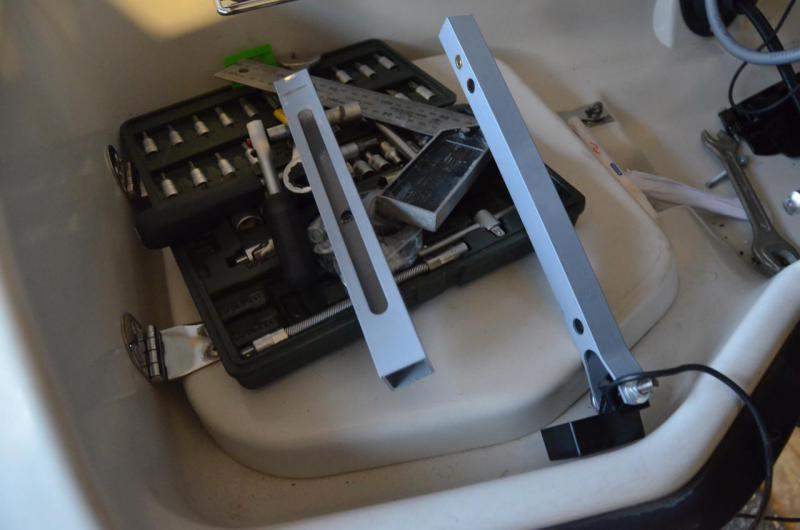

Донором использовал покупную штангу.






Получилось так

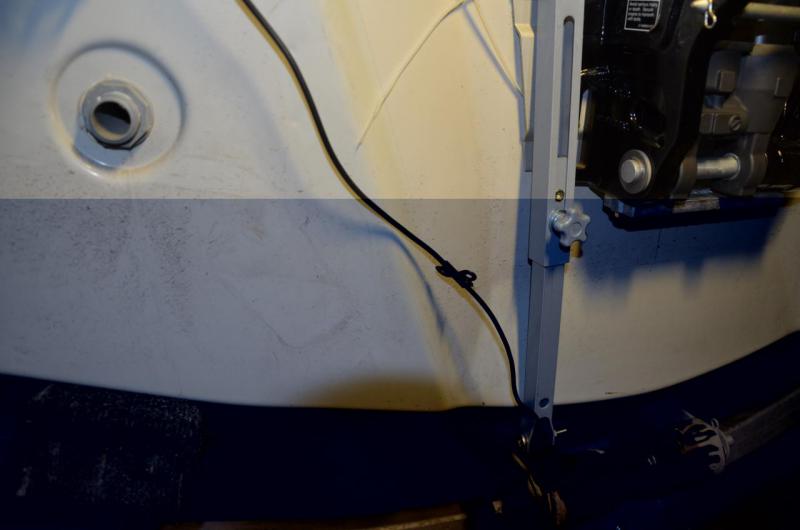

Верхнее положение






Нижнее.






Рабочее.






На сегодня все. Умотался.

Прикрепленные изображения

  • DSC_0595.JPG
  • DSC_0604.JPG

  • Nik(дядьКоля), Гость--, Voland и 32 другим это нравится
<p>( архив ).

#27 timuralt

timuralt
  • Пользователь
  • 10 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    28-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 29 Май 2015 - 23:47

Сань, ты не слишком близко к мотору крепление датчика эхолота разместил?



#28 ФокС

ФокС
  • Пользователь
  • 5 737 сообщений
  • сказали "спасибо" 27 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 29 Май 2015 - 23:53

Сань, ты не слишком близко к мотору крепление датчика эхолота разместил?



Тимур, привет еще раз.



Я эту схемку у чувака с Велхода подглядел - он пишет что это самое оптимальное место (Если ты про кавитацию от винта), только он вместо подъемного кронштейна просто полоску поликарбоната монолитного сделал.

Попробую щас фотки его найти.


<p>( архив ).

#29 Георгич

Георгич
  • Пользователь
  • 7 472 сообщений
  • сказали "спасибо" 51 раз
  • Дата регистрации:
    24-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Алейск

Отправлено 29 Май 2015 - 23:56







Сегодня выдался насыщенный денек.



После работы позанимался лодкой. Только зашел с гаража.






Разметил центр на транце. С Джуниором набросили мотор, предварительно вставив в него штангу рулевого троса.

Подтянули струбцинами, отцентровали.

Зацепили к электропитанию основной жгут. Гидроподъемом выставил ногу, чтоб АКП была в горизонтали. Приложил к днищу лодки рейку. Расстояние от АКП до линии днища - 15 мм.

Нормально. Можно сверлить.





Я бы не стал сверлить. Сначала посмотреть поведение на воде, а то может придется или отпустить или приподнять мотор ( вдруг прохваты или лишние брызги). ИМХО



#30 ФокС

ФокС
  • Пользователь
  • 5 737 сообщений
  • сказали "спасибо" 27 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 30 Май 2015 - 00:05



Попробую щас фотки его найти.







Я бы не стал сверлить. Сначала посмотреть поведение на воде, а то может придется или отпустить или приподнять мотор ( вдруг прохваты или лишние брызги). ИМХО



Это верно.

Но прежде чем это делать, я сеть лопатил около года.



Именно по этой спарке (Мерк30 +Терхи) все говорят - ничего не нужно подгонять.

Поставил и поехал.

Да и вехние болты на 2-й дырке, поэтому двигать есть куда.


<p>( архив ).

#31 Георгич

Георгич
  • Пользователь
  • 7 472 сообщений
  • сказали "спасибо" 51 раз
  • Дата регистрации:
    24-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Алейск

Отправлено 30 Май 2015 - 00:06





Это верно.

Но прежде чем это делать, я сеть лопатил около года.



Именно по этой спарке (Мерк30 +Терхи) все говорят - ничего не нужно подгонять.

Поставил и поехал.

Да и вехние болты на 2-й дырке, поэтому двигать есть куда.

Хорошо бы.



#32 Викторович

Викторович
  • Пользователь
  • 1 265 сообщений
  • сказали "спасибо" 48 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новокузнецк-Барнаул
  • Могу быть полезен:Сигнализация

Отправлено 30 Май 2015 - 09:10

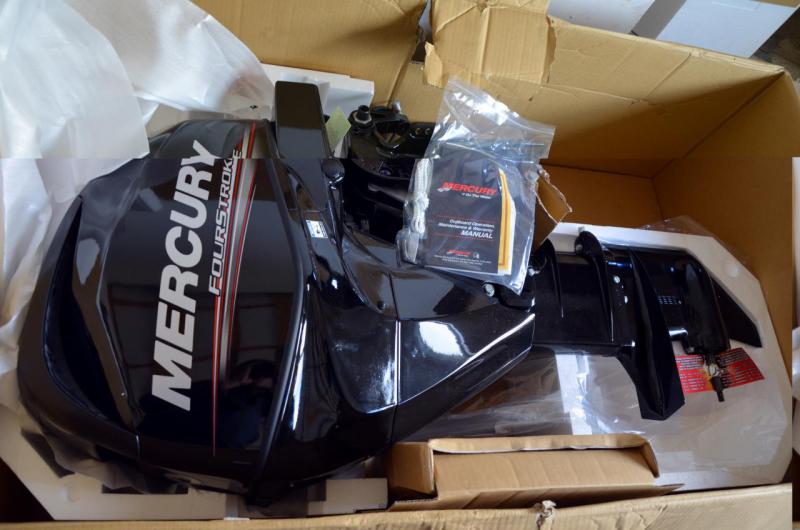

Эх... Мотор мечта. Тоже такой хочу. Где брал?
Про ролик-домкрат можно поподробнее, для чего он?
Есть старое правило - чтобы не было геморроя, руки должны быть прямыми, а извилины - кривыми, но не наоборот.

#33 ФокС

ФокС
  • Пользователь
  • 5 737 сообщений
  • сказали "спасибо" 27 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 30 Май 2015 - 09:59

Эх... Мотор мечта. Тоже такой хочу. Где брал?
Про ролик-домкрат можно поподробнее, для чего он?



При помощи ролика домкрата несложно даже  одному и даже на мелководе сбросить и поднять лодку.

Она просто скатывается при минимальном усилии, т.к. задний ролик при поддомкрачивании отрывает борта от ложементов.

При подъеме лодки нос упирается на первый статичный ролик, и закатывается примерно до середины прицепа, дальше можно просто - лебедкой.

При спуске - поддомкрачивается второй подвижный ролик и лодка просто скатывается по нему.



Это важно для тех, у кого лодка живет в основном на прицепе.


  • Гость--, Викторович, Прогрессор и 4 другим это нравится
<p>( архив ).

#34 ФокС

ФокС
  • Пользователь
  • 5 737 сообщений
  • сказали "спасибо" 27 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 09 Июнь 2015 - 15:05

Кое-как удалось урвать день для обкатки.







Заправляемся.......чего-то не хватает......А, масло не надо добавлять в бак.






Лодку спускали на месте Покатушек.

Ролик-домкрат - вещь !!!.....Приподнял корпус буквально на пару сантимов от ложементов, и лодка практически без усилия съехала в воду. Прикольно.

Ну, что - ключ на старт !.....Завелся со второй попытки.

Какой у него звук......тихое-тихое урчание - только по струе из контрольки понятно что двигатель работает.






Сразу по инструкции выставили тахометр. Обороты в пределах нормы - 800-850.






Процедуру обкатки описывать подробно не стану, скажу лишь что все сделано как рекомендует производитель, по счетчику моточасов, накатали 5, 5 часа. В баке осталось около 2-3-х литров.

Нужно еще день обкатывать.






От лодки тихо охренел.



Просто получил от нее все что ждал, и даже больше :

-  Ходкая.

-  Волну режет носом как ножом, а бескилеватая корма позволяет всякие вольности типа контролируемого сноса.

-  Корпус - тихий. Нет этого "бум-бум" как на дюральках. Шумоизоляция получается за счет сэндвича.



Вообще, комплект получился гармоничный, корпус и мотор как созданы друг для друга.

Электрогидроподъем - нужная и полезная штука. После выхода на глисс, 2-3 коротких нажатия кнопки и лодка идет в пограничном режиме - пятно контакта минимальное, но в тоже время не дельфинирует.

Если подгружал нос, также тримом регулировал это положение.






Эхолот кажет нормально, выставил сигнализацию глубины. Но были срывы показаний, до настройки положения датчика еще руки не дошли.



Да и вообще, руки еще до многого не дошли - не установил ходовой тент например.



Работа, мать ее. Вообще какой-то завал - Джуниор хоть на этот раз вытащил.



А вообще непорядок - такой конь впустую простаивает.






























  • Nik(дядьКоля), Гость--, Voland и 35 другим это нравится
<p>( архив ).

#35 Chaynic

Chaynic
  • Супермодератор
  • 7 590 сообщений
  • сказали "спасибо" 231 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 09 Июнь 2015 - 15:11

Кое-как удалось урвать день для обкатки.





Мотор надо бы на упоре возить, трим убьёшь.


  • ФокС и Георгич это нравится
Я только учусь.

#36 доктор Влад

доктор Влад
  • Пользователь
  • 14 820 сообщений
  • сказали "спасибо" 150 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:пенсионер

Отправлено 09 Июнь 2015 - 15:13

Джуниор хоть на этот раз вытащил.



Красота! Вот джуниоры твои и будут девок катать, пока папа работает :)


  • ФокС и Георгич это нравится

Здравоохранение у нас бесплатное - никто ничего не должен врачу, а врач тем более...


#37 ФокС

ФокС
  • Пользователь
  • 5 737 сообщений
  • сказали "спасибо" 27 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 09 Июнь 2015 - 15:15

Мотор надо бы на упоре возить, трим убьёшь.



Серег, да я ж не ребенок.

Смотри внимательно.





  • Nik(дядьКоля), Гость-, доктор Влад и еще 1 это нравится
<p>( архив ).

#38 DSA

DSA
  • Пользователь
  • 8 726 сообщений
  • сказали "спасибо" 58 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 09 Июнь 2015 - 15:30

Мотор надо бы на упоре возить, трим убьёшь.

у него вроде как деревяшка подставлена, на первой фотке видно.


  • ФокС это нравится

#39 Chaynic

Chaynic
  • Супермодератор
  • 7 590 сообщений
  • сказали "спасибо" 231 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 09 Июнь 2015 - 15:45

Серег, да я ж не ребенок.

Смотри внимательно.







у него вроде как деревяшка подставлена, на первой фотке видно.

Всё капец, сожрали. Ну не увидел, старый стал.


Я только учусь.

#40 НЕМО

НЕМО
  • Пользователь
  • 13 690 сообщений
  • сказали "спасибо" 99 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 09 Июнь 2015 - 19:21

А у Ссра такая же ?
