Сообщений в теме: 348

[нагорный]

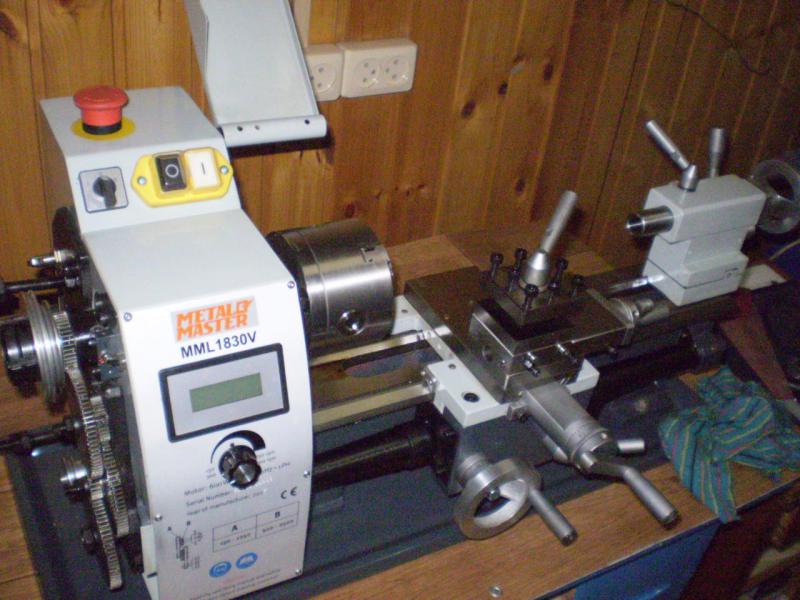

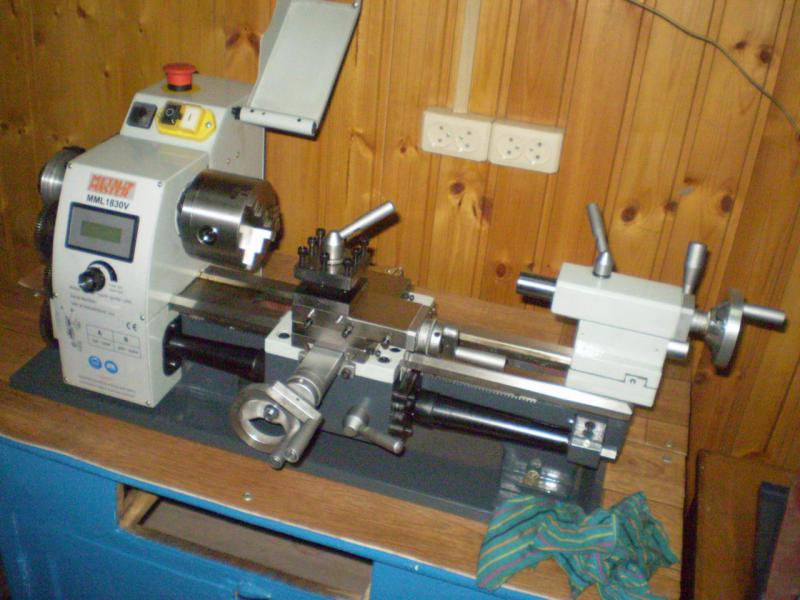

Станок сфоткай.

[РЫБАНУТЫЙ]

Пожалуйста.))

Прикрепленные изображения

•
•

[РЫБАНУТЫЙ]

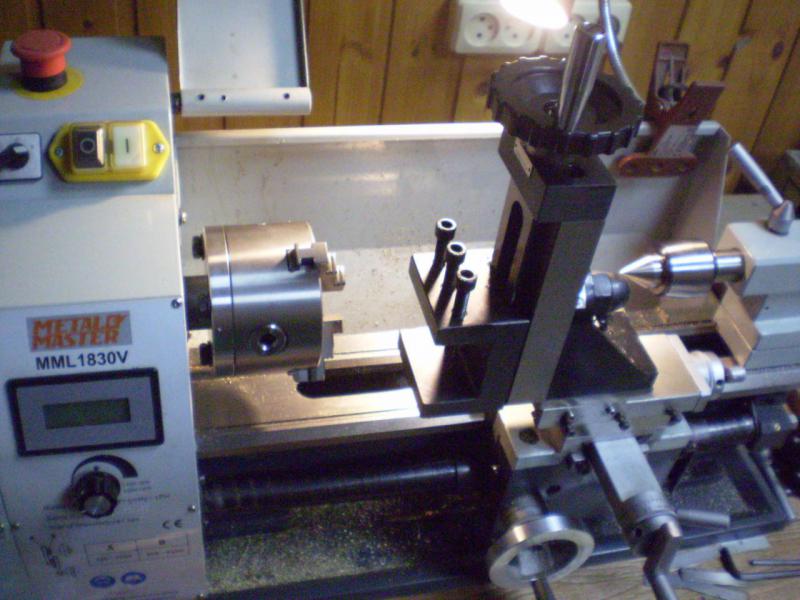

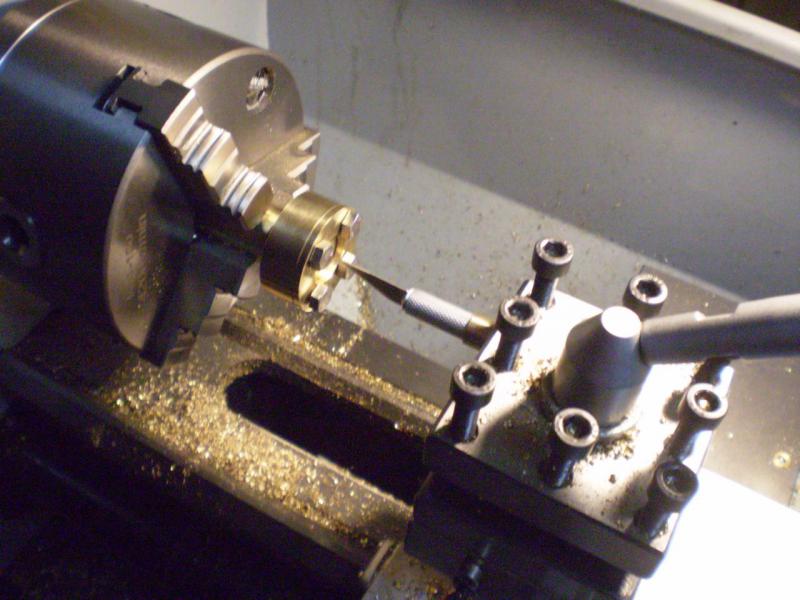

А вот еще с сИкретной приладой для резки фторопластовых шайб и приладой фрезерной.)))
Не станок,а огонь !)

Прикрепленные изображения

•
•

[KVI]

Уважаемые форумчане! Прошу строго не судить, первая тема на форуме, не уверен что создал ее в нужном разделе.

Нужна помощь! Решил "апгрейдить" свою катушку Шимано катана 2500 FC в соответствии с вот этим видео с ютуба

Все делал четко по инструкции. Но при сборке катушка крутиться не так как раньше - шуршание и чувствуются как идут зубья шестерни (не знаю как еще описать). Убил 2 дня перебирая различные варианты установки (и по меткам собирал и не по меткам). В общем перепробовал мне кажется все... и уже отчаялся.

Обращаюсь к вам за помощью - может кто-то эксперт в этом деле и сможет настроить либо подскажет мастера??? Хелп плиз!

Раз "чувствуешь зубья", то не восстановил бывшее (до разборки) место контакта зубьев.
на 9й минуте в ролике указывается, что надо совместить стрелки зубчатой на паре. Не пропустил ли этот этап?


PS если нашёл, кто катухи делает, посоветуй пожалуйста.
Мне надо изготовить стальную пружинку для дужки на "дайве рыгал 3000" ;)

[Nik(дядьКоля)]

А вот еще с сИкретной приладой для резки фторопластовых шайб и приладой фрезерной.)))
Не станок,а огонь !)

Серьёзный подход

[Джексон 79]

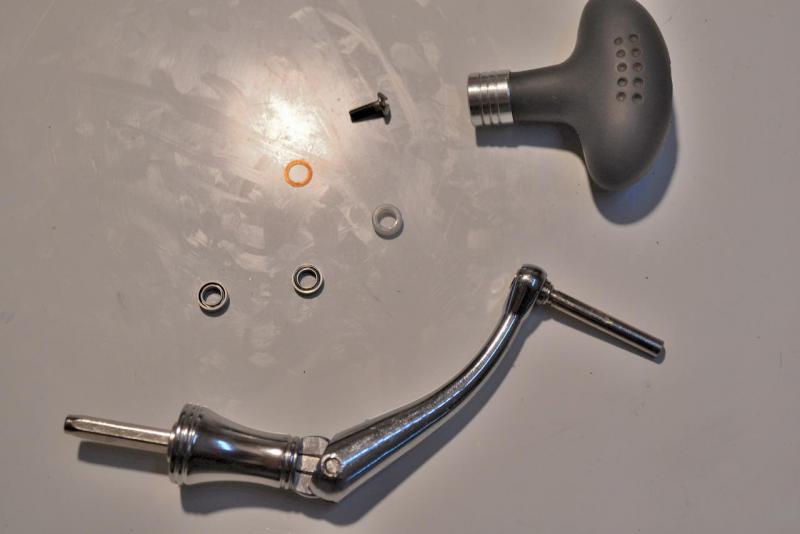

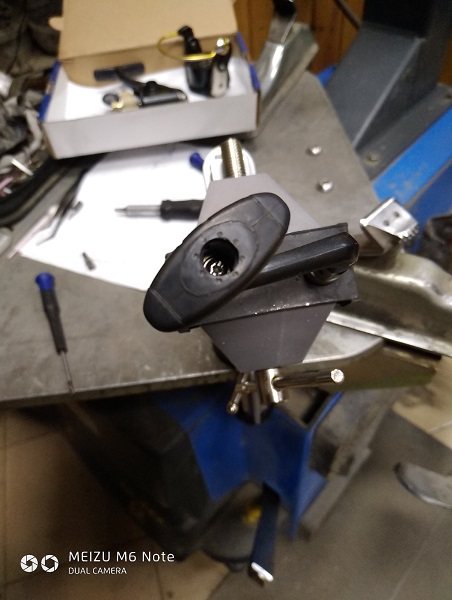

Перебирал Арктику и всё-таки решил докопаться до неразборного кноба рукоятки.Дикий люфт бесит,просто смерть коровам!

Да и по случаю досталось пара катушек на запчасти

На одной схожий рычаг,но кноб не нравится,а ось с двумя подшипниками разборная

Короче,штифты извлечены

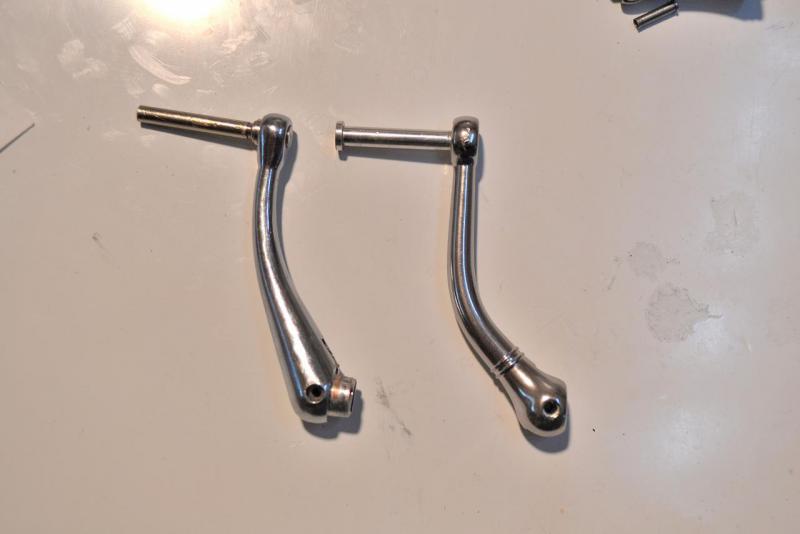

Как видим донор(слева) немного отличается от родного(справа) Немного дорабатываем





Пришлось рассверлить под родной штифт,который немного больше диаметром

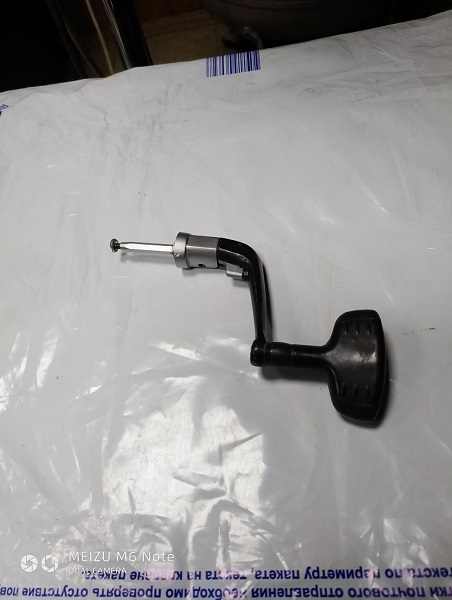

На выходе имеем разборный регулируемый кноб на двух подшипниках,люфты устранены



[kolyan4ik_m]

Перебирал Арктику и всё-таки решил докопаться до неразборного кноба рукоятки.Дикий люфт бесит,просто смерть коровам!


Отличная работенка!
Тоже терпеть не могу неразборные кнобы,особенно когда начинает колбасить.
А тут помыл помазал и вперед!

[РЫБАНУТЫЙ]

Высылайте кнобы неразборные-сделаем разборные.)
Ручка Экусимы.

Прикрепленные изображения

•
•
•

[РЫБАНУТЫЙ]

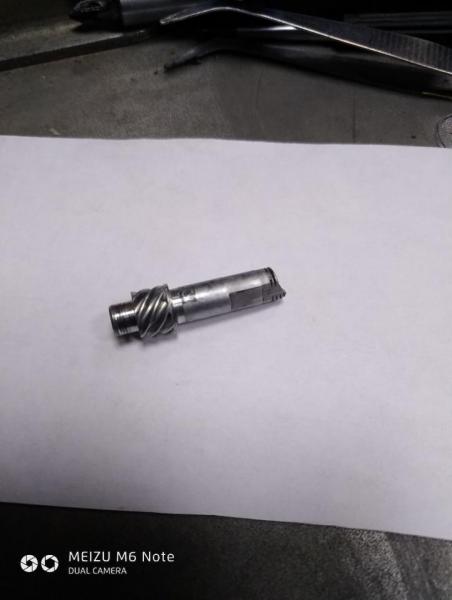

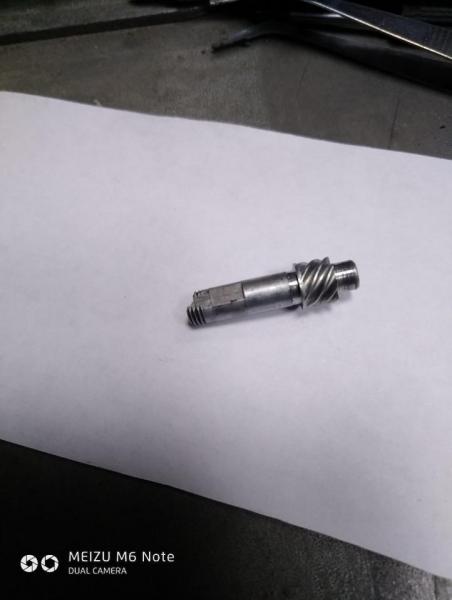

Подарили Экселлер со сломанной ведомой (у кого то силы много).
Хочу отремонтировать и загнать по спекулятивной цене.))

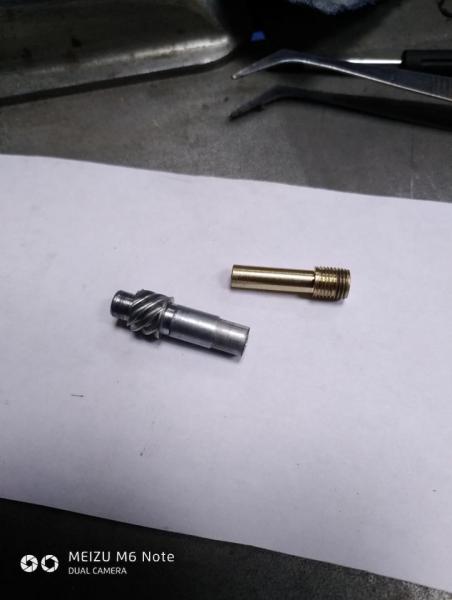

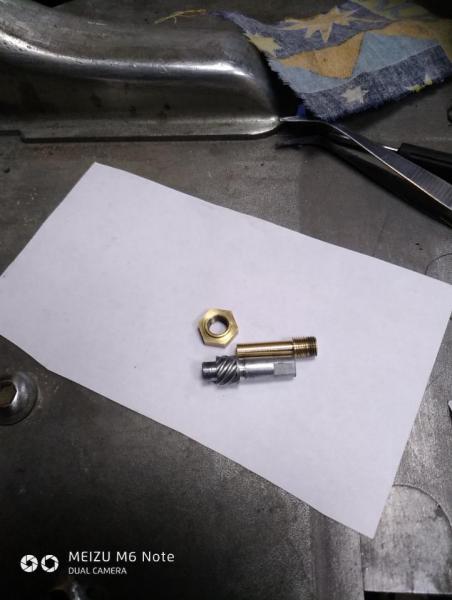

Выточил переходную втулку с новой резьбой.
Завтра прессану в обрубок ведомой,переделаю неразборный кноб на разборный под 2 подшипника,помажу суперсмазкой,апгрейдим ролик, и на аукцион.)

Прикрепленные изображения

•
•
•
•

[kolyan4ik_m]

Подарили Экселлер со сломанной ведомой (у кого то силы много).Хочу отремонтировать и загнать по спекулятивной цене.))Выточил переходную втулку с новой резьбой.Завтра прессану в обрубок ведомой,переделаю неразборный кноб на разборный под 2 подшипника,помажу суперсмазкой,апгрейдим ролик, и на аукцион.)

Яков с Наступающим!
Наверное Реврос это.Я что то Экселеров с белой ведомой не припомню.Точнее Реврос МХ.
И вопросик по переделке неразборного кноба на два ШП - скока?

[РЫБАНУТЫЙ]

Яков с Наступающим!
Наверное Реврос это.Я что то Экселеров с белой ведомой не припомню.Точнее Реврос МХ.
И вопросик по переделке неразборного кноба на два ШП - скока?

Николай, с Наступающим !!!
Экселлер S 1500.

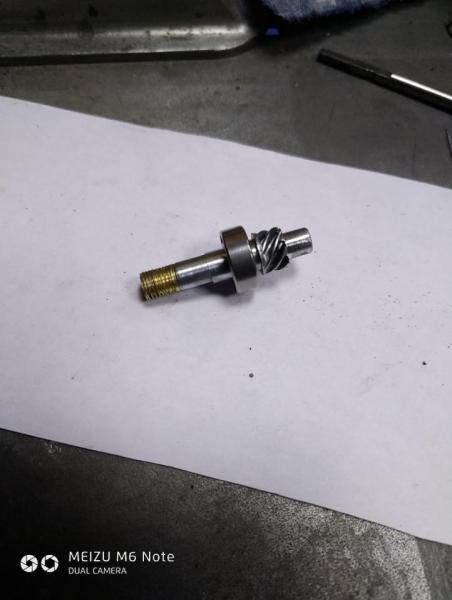

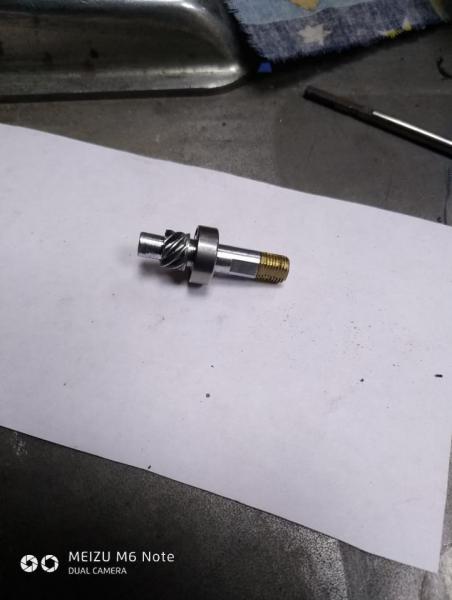

Сегодня доделал (ниже фото).
Неразборный кноб под разборный - 500 руб.
Подшипники Ваши,мой только болтик.)
Если с моими подшипниками (2 NMB 4*7*2,5),то +500.
Если нужен хороший кноб,то у меня есть новые шикарные Дайвовские (по 800 руб).

Прикрепленные изображения

•
•
•

[Джексон 79]

Просьба обсуждать коммерческие вопросы в личке. Это тема ТО,А не раздел коммерции!

[kolyan4ik_m]

Просьба обсуждать коммерческие вопросы в личке. Это тема ТО,А не раздел коммерции!

С наступающим!
Да тут как бы вопрос шел параллельно а не конкретно.
Да простят на модераторы)))

Николай, с Наступающим !!!Экселлер S 1500.Сегодня доделал (ниже фото).Неразборный кноб под разборный - 500 руб.Подшипники Ваши,мой только болтик.)Если с моими подшипниками (2 NMB 4*7*2,5),то +500.Если нужен хороший кноб,то у меня есть новые шикарные Дайвовские (по 800 руб).

С наступающим Яков!
Да,старею!!!
Про самый бюджетный Экселер S я и не подумал.
Да он мне и не попадался ни разу.
Х и Z были,там ведомая желтая.
По кнобу как бы заманчиво и шары у меня есть японческие,но вот далековато ты живешь))))
Ладно если что постучусь в личку.

[Джексон 79]

По кнобу как бы заманчиво и шары у меня есть японческие

Николай,а сам что?Отсверли





Засверлись





Убери втулку и вкати подшипники



[РЫБАНУТЫЙ]

Николай,а сам что?Отсверли
Засверлись
Убери втулку и вкати подшипники

Не так все здесь просто,как на первый взгляд.
Размеры новой оси нужно высчитывать с учетом всех припусков и допусков на прочную посадку в отверстие ручки и запасом на последующую регулировку осевого люфта кноба.)
Да,и на коленке просверлить точно по центру сверлом 2 и нарезать резьбу под винт 2,5 в "четверочке" непросто будет.))

[Джексон 79]

Ну делаю же
И на коленке можно нормально

[РЫБАНУТЫЙ]

Ну делаю же
И на коленке можно нормально

Евгений,я Вас наверное удивлю,но сколько я не разбирал неразборные кнобы,они имеют диаметр посадочной оси что то около 4.5 мм.
Подобрать подшипник будет сложновато.)
Ну,то есть вытачивать новую ось в любом случае нужно.

Прикрепленные изображения

•

[РЫБАНУТЫЙ]

Готово.)
Суперручка.

Прикрепленные изображения

•
•

[_Bergal_]

Фетишисты блин

[Джексон 79]

Доброго времечки.

Захотелось чего-то старого, железного.Короче долгоиграющего проекта

Вэлком 08-ой Твин!







Кому интересно внутреннее устройство





Покоцаные декоративные накладки,пошарпанный ротор









Внутреннее состояние оценил бы на 4-ре,небольшие люфты,пара подизношена немного,ну чай не новый











Корпус в перекрас,в серебро







Задняя крышка от Комплекса







Накладки ротора из Ростова-на-Дону

Кноб с подшипниками от Феликса







Регулировочная шайба в кноб и на главную пару.

На выходе получалась вот такая красотуля
