Давно уже на российском рынке превалируют катушки не отечественного производства. На упаковочных коробках, на самих катушках, в торговых каталогах –
технические параметры изделий и их составные части в основном обозначены на английском языке, будь то катушка азиатского, западноевропейского или американского происхождения. И споры и недоумения среди рыболовов о присутствии в конструкции тех или иных катушек различных устройств и механизмов не иссякнут, покуда продавцы их не будут снабжать нас нормальными техническими описаниями на русском языке. А сейчас ведь можно прочитать и про «антифрикционный подшипник», и про бесконечный винт, ошибочно называемый «червяком», да мало ли еще чего. Серия публикаций в рубрике «Как это по-русски?», надеемся, поможет разобраться в содержимом различных рыболовных снастей. Итак, для начала – немного про безынерционные катушки.
ABS (ADVANCED BALLISTIC SYSTEM) SPOOL – шпуля улучшенной для заброса системы. Ранее, в девяностых годах, ABS расшифровывалась как ANTI-BACKLASH SYSTEM –буквально система против соскальзывания (витков лески). Ита, и та расшифровка верно отражают особенности шпули, имеющей боковой профиль в виде обратного конуса. Благодаря такому профилю при подмотке (тип намотки лески – перекрестный) создается натяжение, достаточное для препятствования самопроизвольному соскальзыванию верхних витков лески, намотанных хоть под самый бортик шпули, - что и способствует увеличению дальности заброса.
Этого мало: и при неравномерной подмотке (возьмите, к примеру, проводку поппера) витки лески также сами собой не слетают, а это значит – долой «бороды» при забросе. Помимо этого, «обратный конус» позволяет устанавливать фрикционные диски большей площади в переднем тормозе, что увеличивает предельно допустимую нагрузку для того (см. MAX. DRAG POWER). На фото 1 – слева направо: шпуля обычная под монолеску, шпуля ABS под «плетенку», шпуля LONG CAST, шпуля ABS под монолеску.
ADJUSTIBLE LINE LAY (регулируемая намотка лески) - система для катушек с передним тормозом, дающая возможность выбора разных вариантов формы намотки лески (прямой конической, обратной конусности или цилиндрической) - в зависимости от количества установленных под шпулю прокладок, дополнительно поставляемых в комплекте. То же, что и WINDING SHAPE ADJUSTMENT.

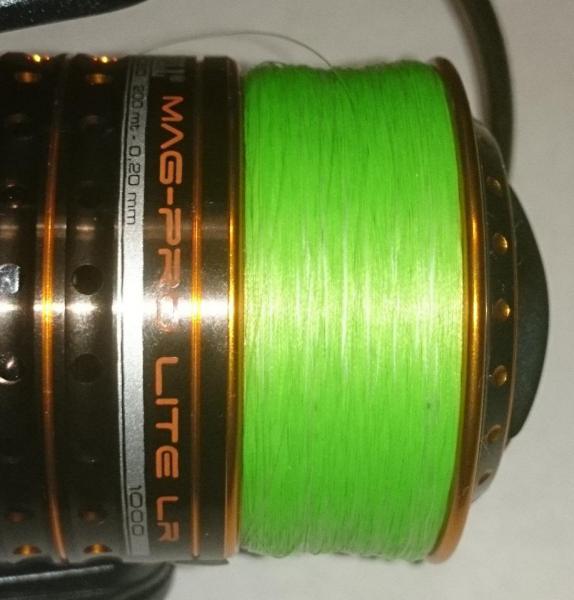

AERO WRAP (фигурально -превосходная намотка) – система намотки лески плотными параллельными витками, что дает возможность леске сходить со шпули равномерно с минимальным трением (фото 2).
AIRBAIL(дутая дужка) - полая цилиндрическая дужка лесоукладывателя, обычно - из титана или высококачественной нержавеющей стали (фото 3). Очень легкая, но достаточно жесткая. По сравнению с проволочной дужкой, у этой - мягче удар по леске. Современные модели выполняются с коническим основанием (обозначение - NON-BENTA.B., NON-TANGLED A.B.), препятствующим после выполнения заброса захлестыванию лески за опорную стойку лесоукладывателя в момент закрытия дужки.
AIR METAL CONCEPT (скорее всего, это можно перевести как «концепция применения авиационного металла») – обозначение, указывающее, что у катушки изготовлены из магниевого сплава (в среднем - на треть более легкого, чем высококачественные алюминиевые сплавы той же прочности) ротор, корпус и рукоять. Кроме того, модели катушек этой концепции оснащаются легчайшими шпулями (например, из поликарбоната) и деталями передаточного механизма - тоже из легких, но очень прочных современных материалов. В итоге это приносит малую массу катушки в целом, легкость ее хода и чувствительность – при сохранении высокой надежности и достаточной мощности.
AR-B (ANTI-RUST BEARING) - антикоррозионный подшипник. Высококлассное изделие из нержавеющей стали хороших марок. По стоимости в несколько раз дороже обычных шарикоподшипников, но и рабочие характеристики здорово лучше. Разрабатывались специально для рыбалок в водоемах с соленой водой.
BAIL ARM – дужка лесоукладывателя (фото 4 – сплошная дужка).
BAIL SPRING, LIFETIME BAIL SPRING -пружина системы фиксации в открытом положении дужки лесоукладывателя; «вечная» (ха!) пружина дужки (фото 5).
BAIT RUNNER SYSTEM (а также BITE N'RUN, HIT AND RUN SYSTEM,FREE SPOOL SYSTEM) - система убегающей приманки.Дополнительный механизм для катушек среднего и большого размеров с задним фрикционным тормозом, использующихся для донной или живцовой ловли. Позволяет после заброса с помощью специальной клавиши (FREE SPOOL LEVER) растормаживать шпулю при закрытой дужке лесоукладывателя, но мгновенно вернуть поворотом катушечной ручки исходное, до заброса точно выставленное тормозное усилие, когда запонадобится подсечь и вываживать рыбу. Оснащается кольцом (или верньером) грубой настройки, регулирующим величину стягивающего усилия (фото 6).
BB (BALL BEARING) – просто-напросто шарикоподшипник. В катушке их может быть аж до 15 штук, другой вопрос – какого качества (фото 7).
BRAKE SYSTEM – тормозная (фрикционная) система. То же, что и DRUG SYSTEM.
BUILD-IN-ROLLER, BUILT-IN-ROTOR (встроенный ролик, встроенный в ротор) – система крепления дужки лесоукладывателя с внутренней стороны ротора. Повышает прочность и надежность всего узла и предотвращает попадание лески внутрь механизма катушки. Если дужка крепится снаружи ротора – это обозначается OVERSIZED ROLLER.
CALIBRATED FRONT DRAG KNOB, MICRO PITCH FRONT DRAG - градуированный регулятор переднего фрикционного тормоза, микрошаговая (регулировка) переднего тормоза. Система регулировки тормозного усилия фрикциона большой точности – порядка полусотни и более фиксированных и, главное, помеченных положений на оборот регулятора (фото 8). Важно при ловле тонкими лесками – всегда можно точно выставить требуемое усилие стягивания при смене диаметра лески.
CRBB (CORROSION RESISTANT BALL BEARING) – сопротивляющийся коррозии подшипник. По качеству аналогичен AR-B (см.), но этот шарикоподшипник - закрытого типа, там сепаратор с шариками дополнительно защищен с торцевых сторон манжетными уплотнениями (SHIELD BB, DOUBLE SEALED BB), противодействующими проникновению внутрь подшипника абразивных частиц (фото 9).
DIGIGEAR(сокращение от DIGITALGEARDESIGN– буквально «цифровой (в смысле – компьютерный) расчет передачи»), HYPERGEAR – суперпередача. Так обозначаются зубчатые передачи, изготовленные на станках с цифровым программным обеспечением, где можно добиться максимального пятна контакта ведущей шестерни и бронзового червячного колеса (фото 10), что способствует максимально равномерному распределению нагрузок в передаточном механизме и увеличению тяговых характеристик катушки. Понятно, что зубчатая передача такой трудоемкости (говорят, изготовление ведущей шестерни занимает не менее получаса) делается для катушечных моделей топовых серий.
DOUBLE HANDLE – рукоятка, двойная рукоятка. Двойная рукоятка (фото 11) дает лучшую сбалансированность при вращении, входит составной частью в DYNA BALANCE SYSTEM (см. ниже).
DYNA BALANCE SYSTEM – система динамической балансировки (то же, что иGYRO SPIN BALANCED – отбалансировано во вращении). Эта надпись говорит о том, что изготовителем была проведена сложная операция общей балансировки элементов кинематической схемы безынерционной катушки - от клавиши рукояти до дужки лесоукладывателя, сводящая к минимуму паразитические вибрации и биения в ее узлах, что в итоге обеспечивает мягкую работу механизма.
DIRECT DRIVE HANDLE – рукоятка прямого привода. Эта рукоятка ввинчивается непосредственно в передаточный механизм, в результате чего между рукояткой и механизмом не остается люфта (фото 12).
FIGHTIN’ DRAG – буквально: тормоз для борьбы, т.е. тормоз для вываживания. Дополнительное устройство в заднем тормозе, позволяющее очень быстро, поворотом кольца с рычагом большим пальцем, увеличить (MORE) или ослабить (LESS) тормозное усилие фрикциона при вываживании рыбы (фото 13). В нейтральном же положении (определяется по щелчку) восстанавливается стягивающее усилие, заранее выставленное в зависимости от применяемой лески.
FLOATING SHAFT - плавающий вал. Система передачи движения, когда подшипники размещены по краям главного вала, в итоге подача шпули катушки осуществляется плавно, при этом минимизируется возникновение поперечных люфтов, в итоге увеличивается долговечность механизма.
FLUIDRIVE GEARING SYSTEM – плавнодвижущийся зубчатый механизм. Это значит, что шестерни главной пары передаточного механизма - увеличенного размера, с зубьями специальной формы, к тому же шлифованные и притертые. Все это увеличивает мощность катушки и плавность ее хода.
FRONT (FRONT-MOUNTED)DRUG - передний (спереди расположенный) тормоз. Более удобен для спиннинга.
GEAR RATIO - передаточное число. Определяет, как быстро наматывается леска при вращении рукоятки. Если передаточное число 6:1, то при одном полном обороте рукоятки катушки лесоукладыватель совершает 6 оборотов. Обычно в диапазоне от 3,2:1 (спиннинг) до 6,2: 1 (поплавочная ловля).
HYBRID ALUMINIUM BODY – гибридный алюминиевый корпус. Эта обозначение гибридного соединения алюминия и графитосодержащих синтетических материалов, позволяющее при сохранении необходимой прочности значительно облегчить изделие, в частности – корпус катушки (фото 14).
INFINITE ANTI-REVERSE - сверхчувствительныйантиреверс,INSTANT ANTI-REVERSE - мгновенный антиреверс,SUPER STOPPER – быстрый стопорный механизм. Еще - CONTINUOUS ANTI-REVERSE – антиреверспостоянного действия.
Все это – обозначения систем быстрой блокировки обратного хода катушки в виде обгонной муфты (см. ROLLER BEARING – фото 15), разница между ними – не принципиальная. При включении с помощью специального рычажка практически намертво стопорит обратное вращение ротора у безынерционных катушек, свободное вращение рукоятки исключено. Применение этой системы позволяет поддерживать постоянный контакт с приманкой, а при поклевке рыбы мгновенно сделать подсечку, исключая ударные нагрузки на шестерни передаточного механизма. Иногда в такой системе сочетают обгонную муфту и храповик: если даже подведет муфта, стопор все равно не выйдет из строя.
LINE CAPACITY – лесоемкость шпули. Выражается как в метрах, так и в футах, ft (1 фут = 30,48 см).
LINE/HANDLE TURN - это длина лески, наматываемая при одном обороте рукоятки катушки.
LINE ROLLER – ролик лесоукладывателя.
LINE KEEPER CLIP – клипса для зажима лески (фото 16). Очень удобно для фиксации дальности заброса при, скажем, донной ловле – после забрасывания на нужную дистанцию, в клипсу заводится леска и только потом начинают подматывать.
LONG CAST SPOOL (GYPER CAST, MATCH SPOOL) – шпуля для дальнего заброса.
Конусного профиля удлиненная шпуля, у которой соотношение расстояния между щечками катушки и диаметром переднего бортика - не менее 0,4 (см. фото 1). У шпули данной конструкции верхняя часть намотки находится в опасной зоне «сдергивания», поэтому основное требование при использовании LC - сохранение свободной от лески зоны бортика не менее 2 - 3 мм.
MAIN SHAFT – главный вал передаточного механизма, на котором установлены ротор и шпуля.
MAX. DRAG POWER – максимальное тормозное усилие. Предельно допустимая нагрузка для фрикционного тормоза конкретной катушки.
ONE TOUCH FOLDING HANDLE (одним движением складываемая рукоятка) - у некоторых моделей катушек рукоять складывается в транспортировочное положение при нажатии на кнопку, расположенную у ее основания (фото 17). Обозначается также QUICK SNAP – быстрая защелка.
ONETOUCHSNAPOFFSPOOL – одним движением снимаемая шпуля. Такие шпули, освобождаемые с вала ротора при помощи кнопочного механизма, характерны для катушек с задним тормозом (фото 18).
POSITIVE BAIL, POSITIVE CLICK BAIL – принудительно (т.е. вручную) откидываемая дужка, откидываемая со щелчком. Конструкция возвратного механизма дужки лесоукладывателя. Обеспечивает ее надежную фиксацию, исключающую опасность обрыва лески при забросе.
POWER ROLLER - ведущий ролик (фото 19). То же, что и TWIST BUSTER (фото 20) – уничтожитель перекручивания. Еще - ANTI-TWIST LINE ROLLER. Ролик лесоукладывателя, входящий в систему противозакручивания лески. Это конусный ролик с полусферическим углублением, фиксирующим леску в определенной плоскости, что способствует значительному снижению степени перекручивания лески – до 20 - 40%. Вращается на микрошарикоподшипнике, рассчитан на большие нагрузки. Часто – со стойким антифрикционным и антикоррозионным покрытием, например – из нитрида титана. Требует постоянного ухода: его следует обслуживать (чистить и смазывать) даже чаще, чем всю катушку.
REAR (REAR-MOUNTED)DRUG – задний (сзади расположенный) тормоз. Более удобен для неспиннинговых видов ловли.
REVERSIBLE HANDLE, CONVERTIBLE HANDLE, RIGHT/LEFT HANDLE – переставляемая ручка. Система установки ручки, позволяющая легко расположить ее как с левой стороны катушки, так и с правой.
RB (ROLLER BEARING) – роликовый подшипник. На деле – это не столько подшипник, сколько обгонная муфта, входящая в состав системы стопора обратного хода для ротора. В рыболовных катушках ставится на главном валу.
RCC (ROTOR CAST CONTROL) – контроль ротора при забросе. Во время броска и при открытом положении дужки лесоукладывателя система удерживает ротор в неподвижности - для защиты от самосброса дужки.
SLOW OSCILLATION, SUPER SLOW OSCILLATION (SSO) - медленное колебание, сверхмедленное колебание (шпули) - (то же, что и CLOSE WINDING SYSTEM – система плотной намотки,SILENTOSCILLATION– тихое качание). На катушкахс этой системой вертикальную подачу шпули обеспечивает кривошипный механизм с минимальным количеством деталей. В каретке механизма сделан паз специального профиля, который и обеспечивает равномерность возвратно-поступательного движения шпули. Этот простой механизм характеризуется малыми потерями на трение, надежен, практически бесшумен. В то же время он обеспечивает ровную намотку: витки лески укладываются вплотную и параллельно друг к другу, один слой поверх другого, ниже верхнего слоя не остается незаполненного пространства, куда верхний слой лески мог бы попасть. Когда дужка открыта и шпуля разматывается при забросе, леска сходит со шпули беспрепятственно. Катушки с этой функцией поставляются с дополнительными опорными шайбами шпули для оптимизации формы наматывания в зависимости от диаметра лески.
TB (TWIST BUSTER)– см. POWER ROLLER
TRIANGULAR ROTOR – треугольный ротор. Эта конструкция ротора исключает вибрацию при вращении, а также увеличивает жесткость и уменьшает инерционность катушки (см. фото 11).
VARISPEED SYSTEM, 2 SPEED SYSTEM – разноскоростная система, двухскоростная система. Система двухскоростного колебания шпули. Это более совершенный способ укладки лески на шпулю при намотке. Суть его заключается в том, что при вращении ротора возвратно-поступательные движения шпули происходят с различной скоростью. Вперед шпуля движется быстро, а назад медленнее. Это позволяет виткам лески ложиться на шпулю без перехлеста и улучшает размотку при забросе.
WATERPROOFDRAG– влагозащищенный тормоз. Это всего лишь значит, что фрикционные шайбы тормоза выполнены из высококачественного графита.
WEIGHT - масса катушки. Пишется и в единицах СИ, т.е. граммах, и во внесистемных единицах – например, в унциях (Oz), 1 Oz = 28,4 г.
WORM SHAFT SYSTEM – система червячного вала. То, что мы называем «бесконечный винт» (фото 21). Правильное название - винтовая передача с бесконечным винтом. Просто пишется она по-английски так же, как и червячная передача - endless screw. И хотя по сути «червяк» и «бесконечник» - ближайшие родственники, но функционально первый предназначен для обеспечения большого передаточного отношения (аж до 300!) между скрещивающимися валами, и червяк является ведущим элементом, а второй - винтовая передача с небольшим передаточным числом (в нашем деле - до 8), и бесконечный винт - ведомый. Собственно, он-то и способствует тому, что катушечная шпуля при вращении рыболовом рукоятки совершает возвратно-поступательные движения.
Разумеется, от этой детали зависит качество и тип намотки лески. Катушки с «бесконечником» специализируются на так называемой крестообразной намотке, которая является на сегодняшний день наиболее практичной.
Для некоторых фирм и моделей это достигается посредством разности углов захода канавок «бесконечника», и получается, что скорость движения шпули в разных направлениях неодинакова, за счет чего леска ложится на шпулю крест-накрест. Так как витки при такой намотке не цепляются друг за друга, дальность заброса увеличивается, а число случаев запутывания лески (тем более – «плетенки») сокращается.
Окуневский А. "Спортивное рыболовство" №3 Март 2008
Взято здесь:http://vamm.ucoz.com...usski/4-1-0-389
