#1 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 02 Январь 2016 - 22:25

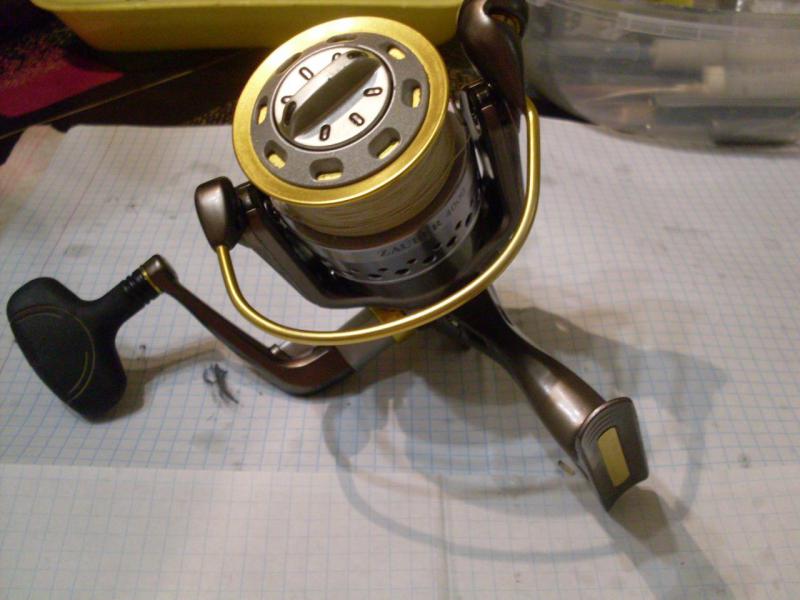

Попала на ТО Риоби Заубер 4000.

Поделюсь ,что вышло,может кому сгодится.

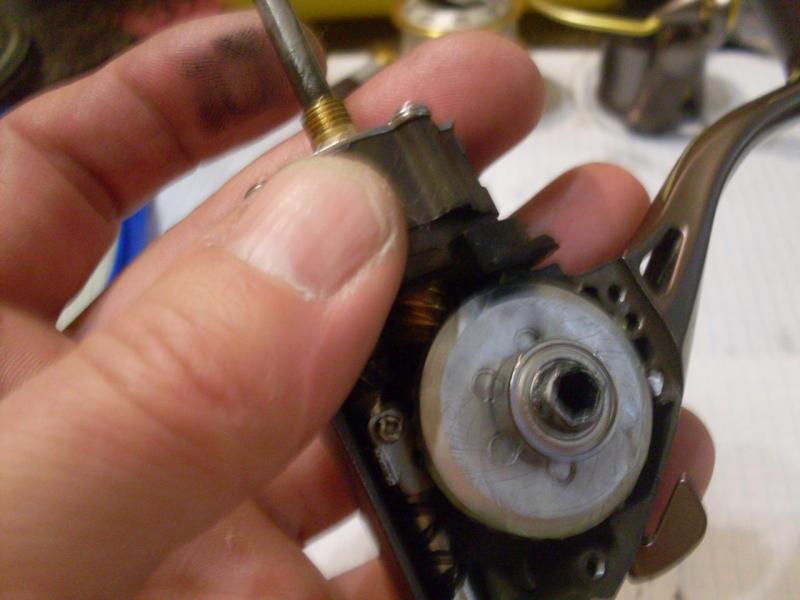

Разбираем по немногу,видим следующую картину:



Смазка потемнела,собственно самое время.

Напрягаемся,все разбираем,моем,сушим,получаем следующие:


Начинаем последовательную сборку катушки.

Устанавливаем червячный вал с обоими ШП и шестерней и фиксируем задней крышкой:


Далее шестерни,которые крутит паразитка на ведущей.Белую пластиковую втулку в отлив корпуса,затем латунную шестерню и

силуминовую.Немного смазываем все это дело и червячный вал.

И не забываем про правый опорный ШП,его в первую очередь на место:


Затем устанавливаем переключатель стопора обратного хода,предварительно смазав все его трущиеся части:


Далее собираем после промывки обгонную муфту и устанавливаем ее:


Затем собираем ведомую(пиньен),пластиковая втулка в отлив корпуса,на вал втулка обгонки и опорный ШП с обоймой:


Закручиваем крышку обгонки:


Ставим на место паразитную шестерню,которая сидит на валу ведущей,не забываем под нее положить шайбу:


Теперь собираем шток с кареткой,шток смазываем маслом и устанавливаем все это хоз-во на место.


Немного от темы:

По конструктиву на мой взгляд все-таки более попроще и наверное надежнее Эксия.Нет у нее этого кол-ва паразитных

шестерен.Да и сама коретка ,червяк проходит внутри нее,а у заубера она елозит сверху.

Далее,смазываем и устанавливаем ведущую шестерню,а также регулировочную шайбу зазора ГП и сам ШП:


Закрываем и прикручиваем крышку корпуса,а также на место ставим механизм авто-сброса дужки:


Устанавливаем декоративную накладку:


Собираем ротор(подробно не буду,в принципе везде одно и тоже) один момент - ролик ЛУ.

Шуршал ШП ролика,решил промыть и перемазать:


Итак ротор в сборе,прикручиваем его на место,так же шайбы и трещетку подшпульного узла,устанавливаем ручку.

Катушка готова к эксплуатации:


Пара моментов.

Убрать или поставить в подшпульный узел шайбу потоньше,так-же не доматывает до буртика.

Был заменен правый опорный ШП ,родной увы не оправдал надежд)))

Всем спасибо,рад если для кого-то эта инфа станет полезной.






Сообщение отредактировал kolyan4ik_m: 03 Январь 2016 - 08:02

  • Nik(дядьКоля), Mitrich, melita и 14 другим это нравится

Спасибо от 9 Пользователи:
Fantomas1954 , aleksandr55 , Антоха , ФАПСИ , нагорный , Андрей Калачев , ОЛЕG , Юрий , Nik (дядьКоля)

#2 mobilizator

mobilizator
  • Пользователь
  • 2 852 сообщений
  • сказали "спасибо" 34 раз
  • Дата регистрации:
    29-Март 15

  • Отправить ЛС   Отправить ЛС
  •
  • Город:ЗАТО Сибирский
  • Могу быть полезен:, а могу и не быть..

Отправлено 28 Июнь 2020 - 17:56

Далее,смазываем и устанавливаем ведущую шестерню,а также регулировочную шайбу зазора ГП



Какой размер регулировочной шайбы ГП?


  • MaxiM 80 это нравится

#3 Последний Праворульщик

Последний Праворульщик
  • Пользователь
  • 5 689 сообщений
  • сказали "спасибо" 237 раз
  • Дата регистрации:
    01-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 28 Июнь 2020 - 19:22

Она, часто, всегда разная.



#4 mobilizator

mobilizator
  • Пользователь
  • 2 852 сообщений
  • сказали "спасибо" 34 раз
  • Дата регистрации:
    29-Март 15

  • Отправить ЛС   Отправить ЛС
  •
  • Город:ЗАТО Сибирский
  • Могу быть полезен:, а могу и не быть..

Отправлено 28 Июнь 2020 - 20:32

Она, часто, всегда разная.

Сань, я понимаю, что толщина разная, меня интересует внутренний и наружный диаметр. 7х10 или 8х11?



#5 Рио-Би

Рио-Би
  • Пользователь
  • 51 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    01-Апрель 17

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 14 Июль 2020 - 12:27

Попала на ТО Риоби Заубер 4000.



RYOBI ZAUBER   3000 клинит поступательное движение ротора
