В продолжении темы ТО спиннинговых катушек .
Рыбалка - удовольствие не из дешовых и что греха таить не каждый рыболов может себе позволить
дорогие снасти .В большинстве своем наши коллеги по увлечению все таки используют бюджет.
Хотя и он бывает разный.

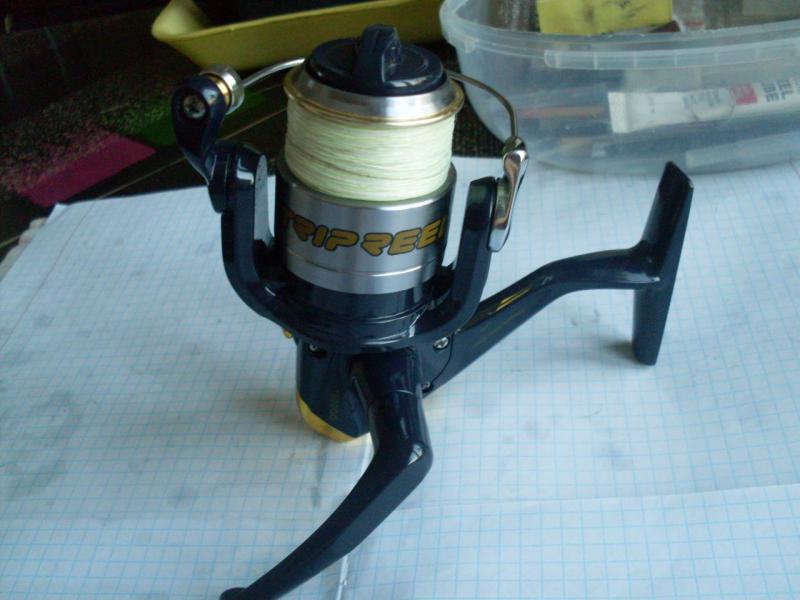

Ближе к делу.Попалась катушка от "Серебрянного ручья" с нежным эротическим названием,прочитать
которое я так и не смог . Собственно вот она:

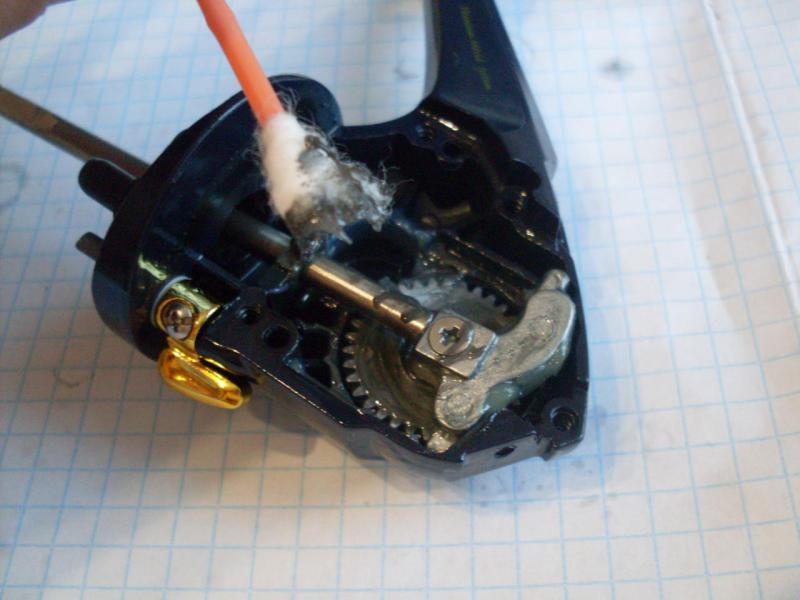

Приступаем к разборке,видим следующие:

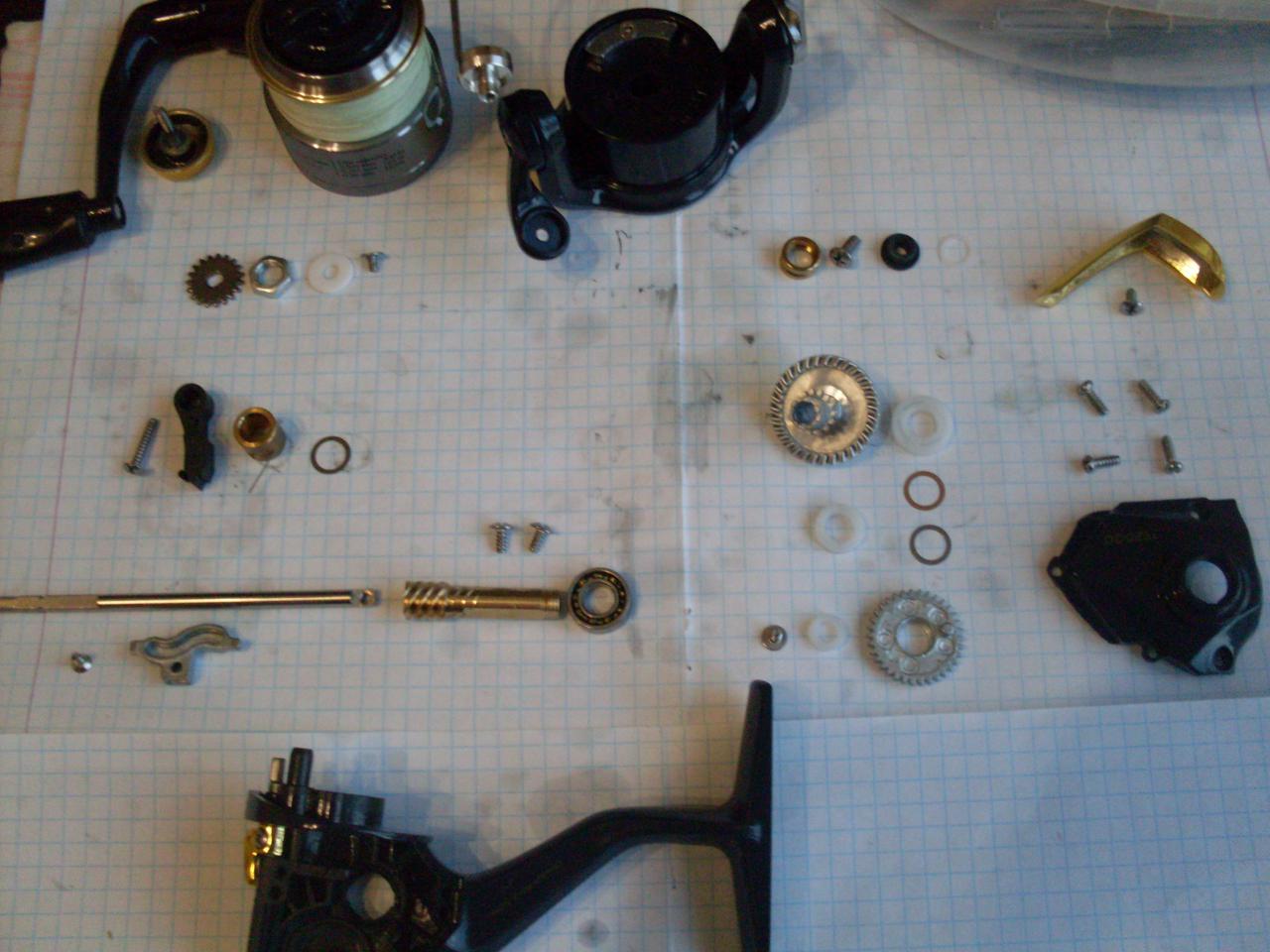

Следы потемневшей смазки,вообщем все как обычно,разбираем,моем,получаем такую картину:

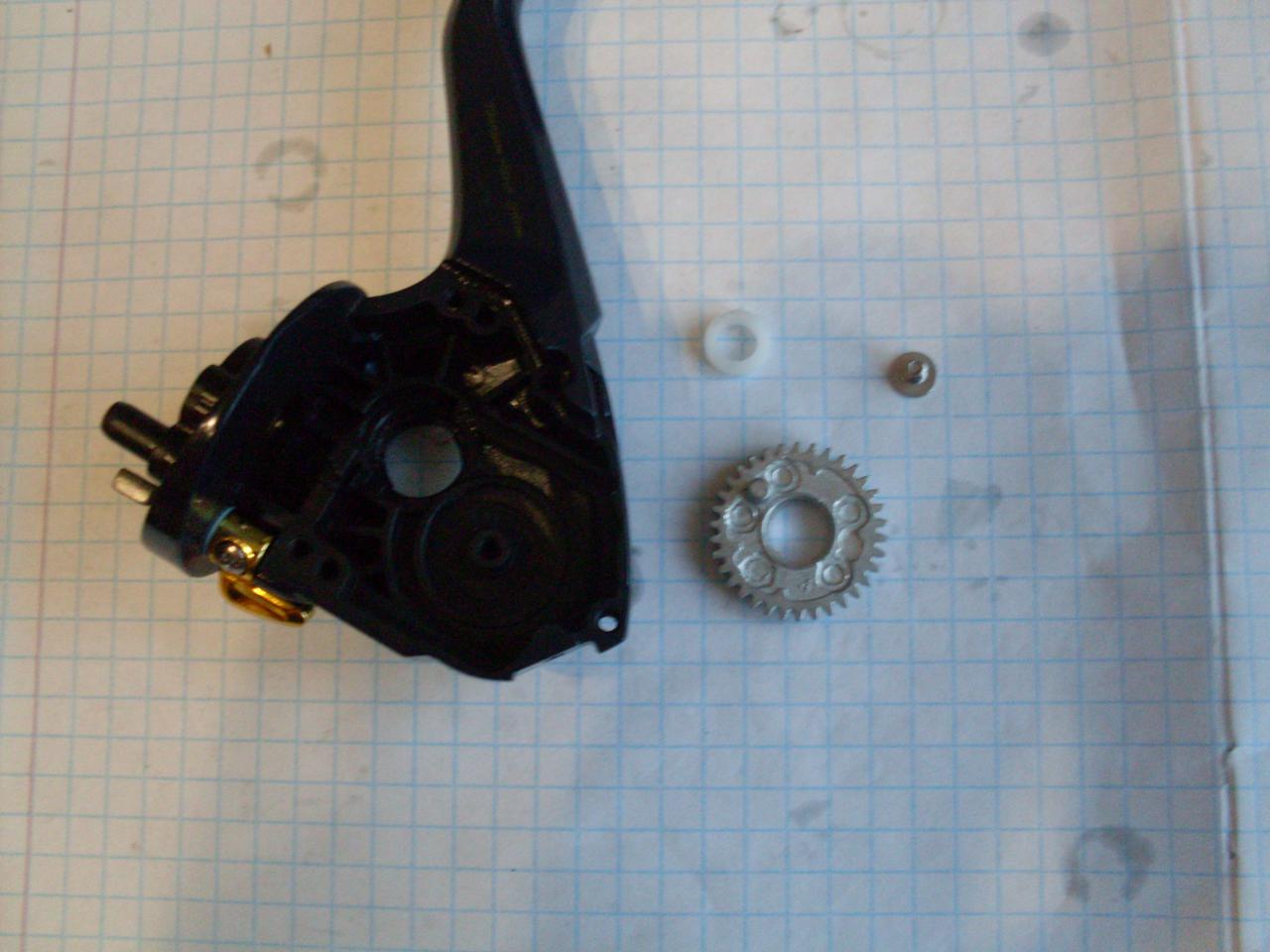

Система привода все та же кулиса,как обычно по порядку,устанавливаем паразитную шестерню(предварительно смазав),которая
вращается у нас на пластиковой втулке:

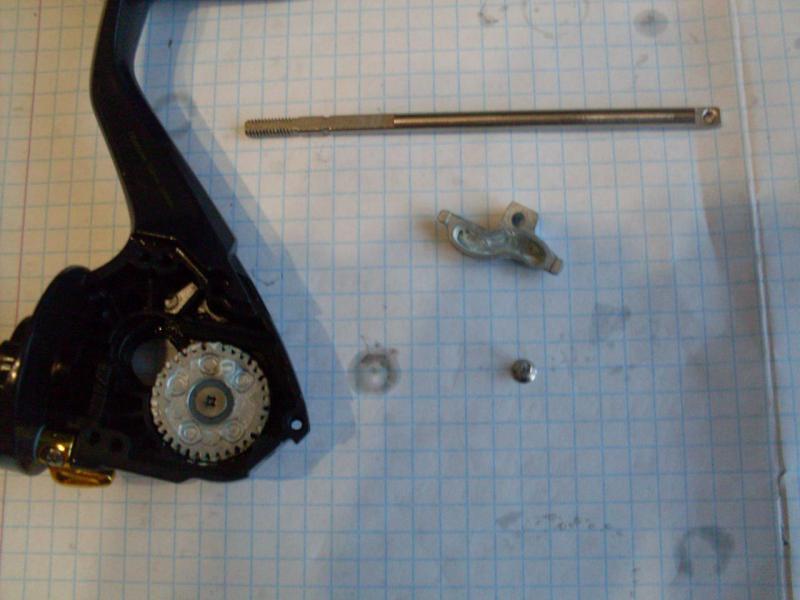

Далее шток с кулисой,мажем S-образный паз,устанавливаем:

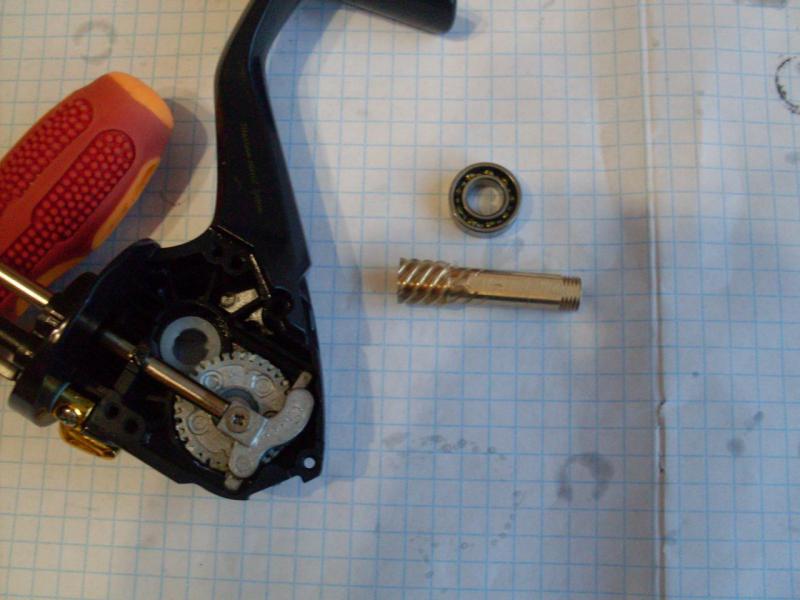

Ставим на место правую опорную втулку(в данной модели опорой ведущей шестерни являются втулки),ШП на вал ведомой,
(кстати это единственный ШП в данной конструкции,хотя со слов хозяина производитель пишет на упаковке наличие 3-х
ШП,если я не ошибаюсь)устанавливаем пиньен:

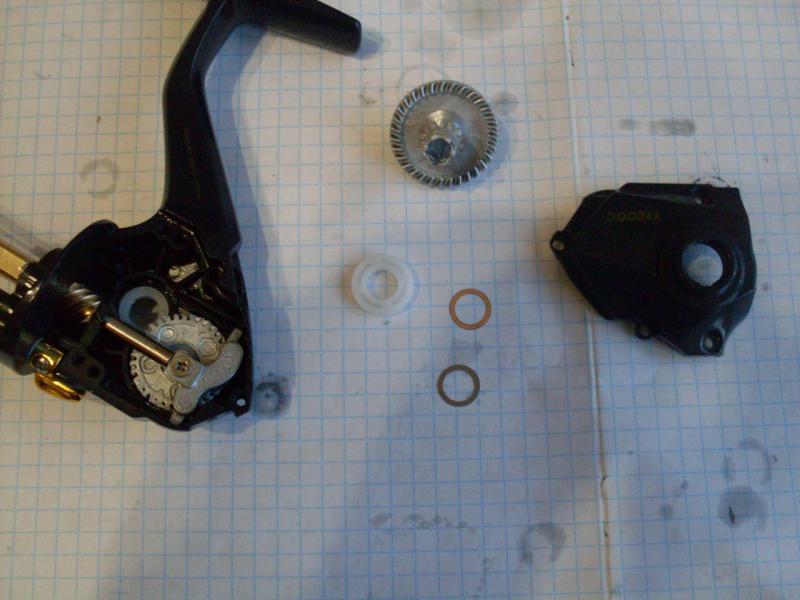

Далее мажем и ставим ведущую шестерню,левую опорную втулку и регулировочные шайбы зазора ГП:
И закручиваем крышку корпуса.

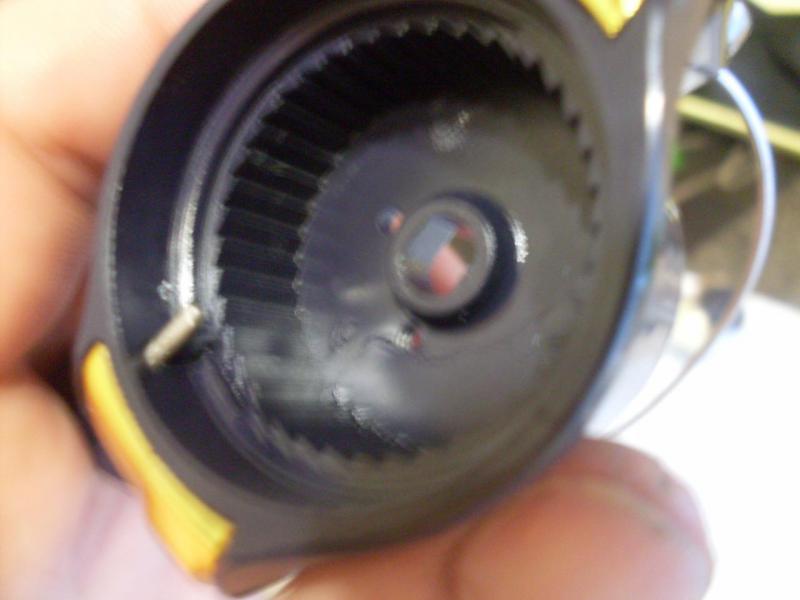

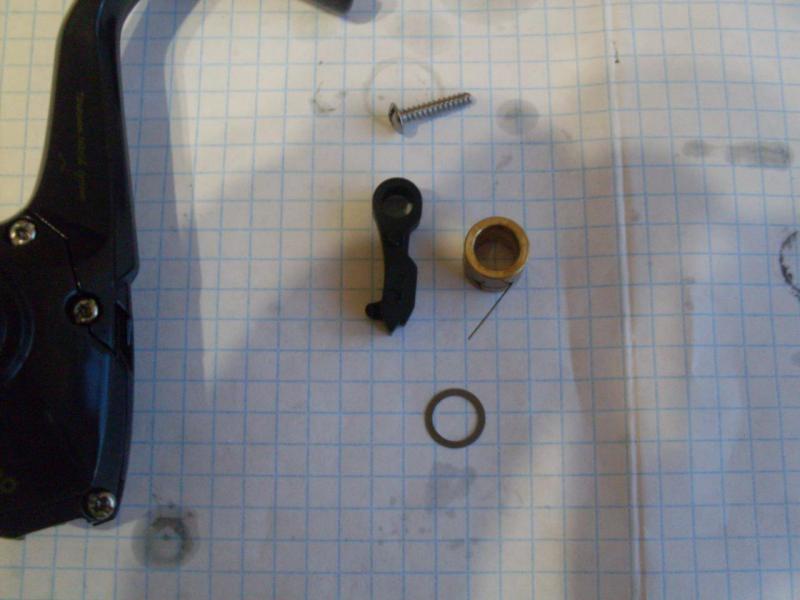

Теперь дело за стопором обратного хода.Он имеет просто "чумовую" конструкцию.
На ведомой стоит латунная втулка с пиписочной пружинкой,которая при включении толкает такую черную Чтуковину
(название не придумал)))) и она в свою очередь тормозит ротор упираясь в насечки,которые выполнены внутри ротора.
Торможение происходит через 1-2 см еще вращающегося ротора и с огромной отдачей.Как-то так:

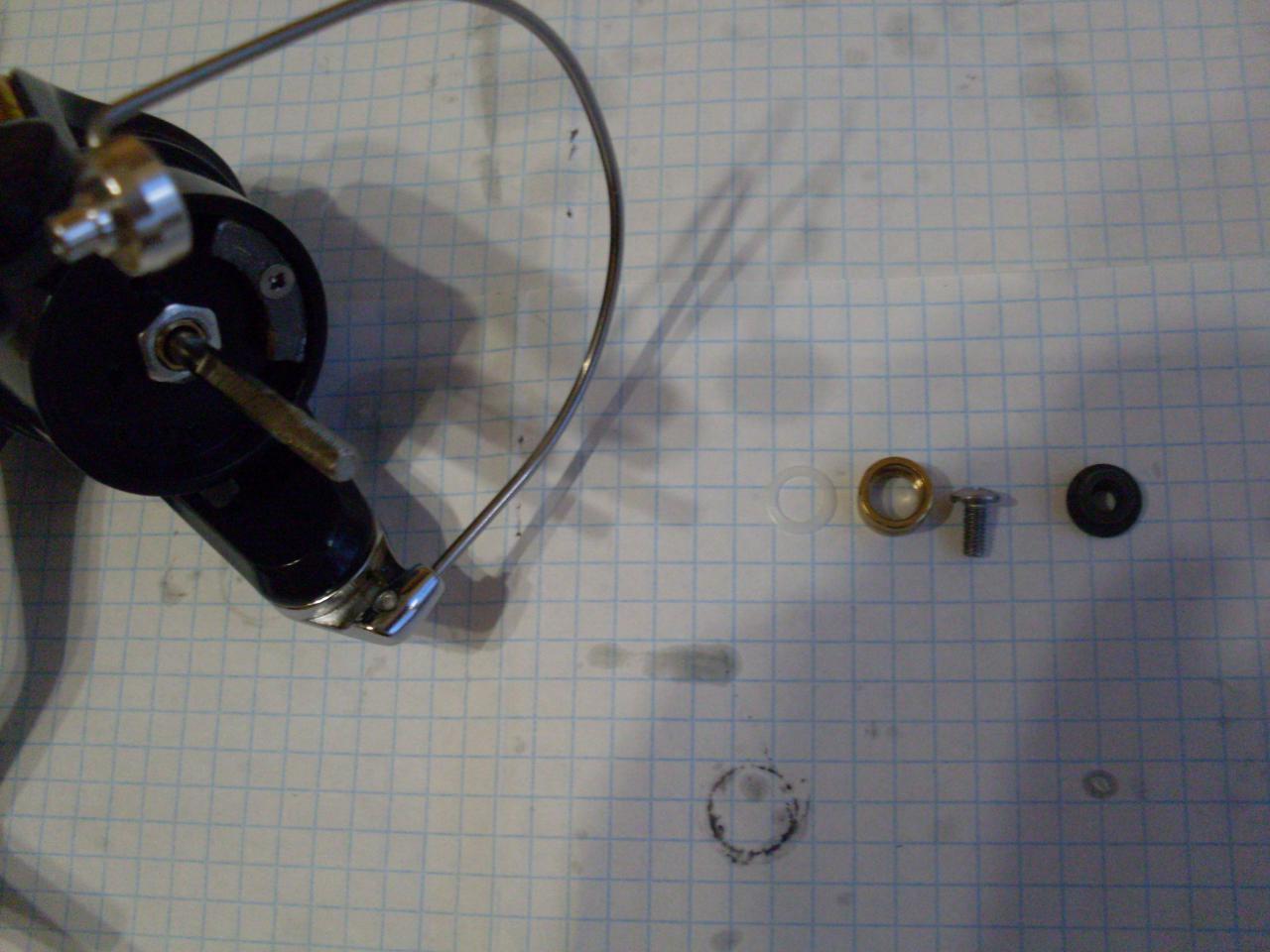

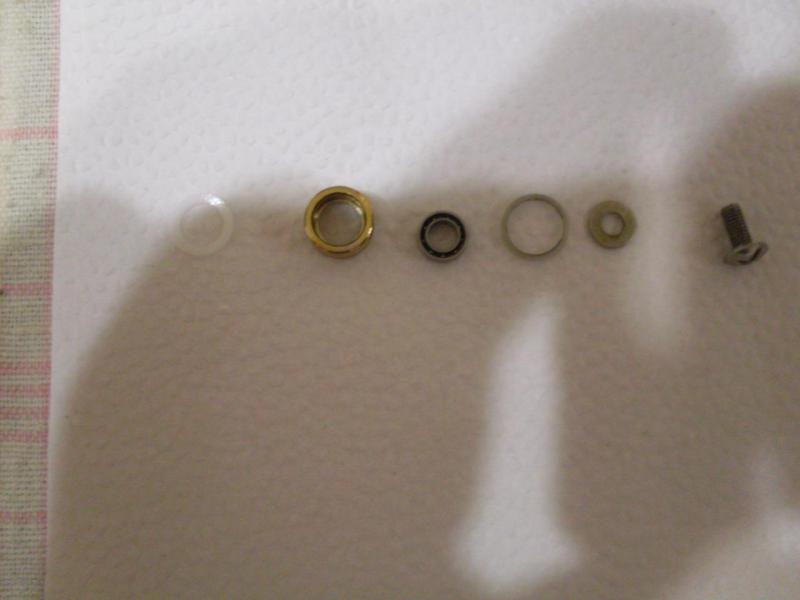

Ну и проблемка возникла с роликом ЛУ.Пока заставить его крутиться так и не смог.Присутствуют небольшие задиры на
втулке вращения,и при закручивании винта ролик как-бы зажимается и вращение отсутствует.Такое ощущение,что
чего то там не хватает.Ну будем поглядеть:
Ну собственно и все.Катушка собрана,вращение мягкое,ровное.
