Дайва СОЛ 2500,пожалуй лучшая катушка из семейства Киксоидов.

Полностью в металлическом кузове и металлическим ротором от Сертейт,соответственно изначально

с наличием ШП в ролике ЛУ и наличием зап.шпули,что не маловажно .

Попала на ТО данная катушка с небольшой и уже распространенной проблемкой отсутствие стопора

обратного хода.Причина устранена,подробно о ней не буду,в темах о катушках писалось об этом уже не раз.

Для ознакомления может кому будет интересно.

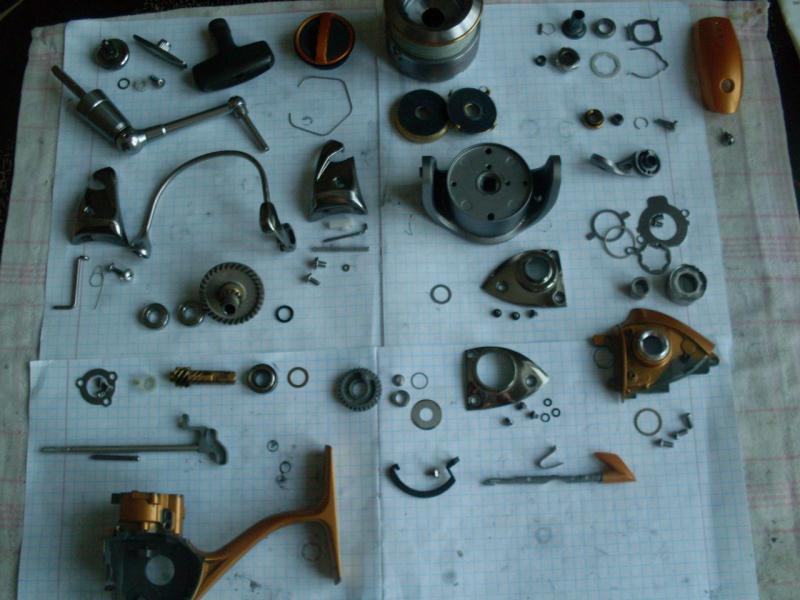

Итак ,разбираем,моем ,курим пока сохнет и вперед:


О разборе не буду,просто порядок сборки ,соответственно при разборе в принципе все с точностью до наоборот.

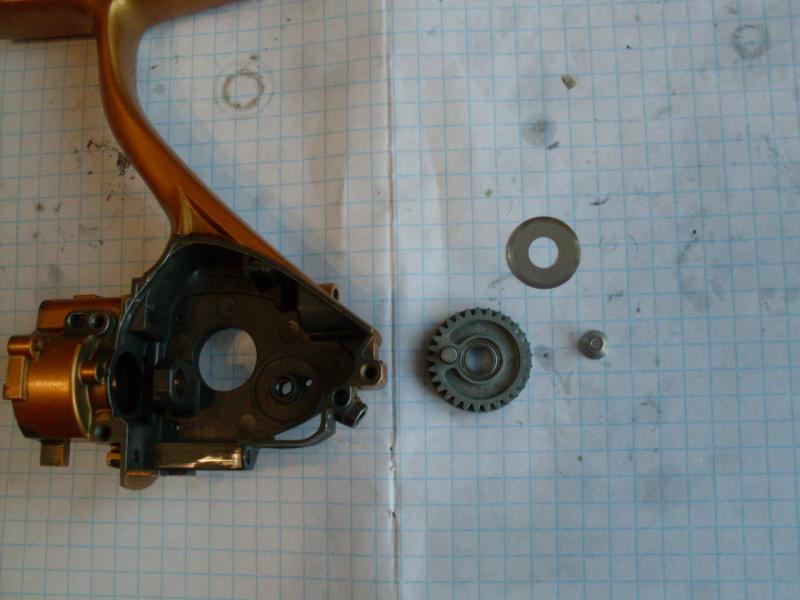

Устанавливаем паразитную шестерню:

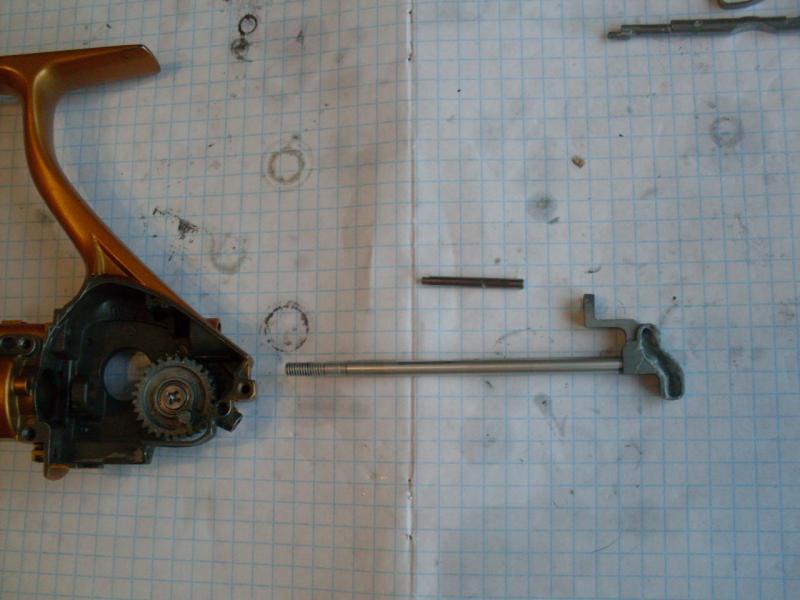

Далее шток с кулисой и ее направляющую,соответственно шток и направляющую маслом,S-образный паз густой:

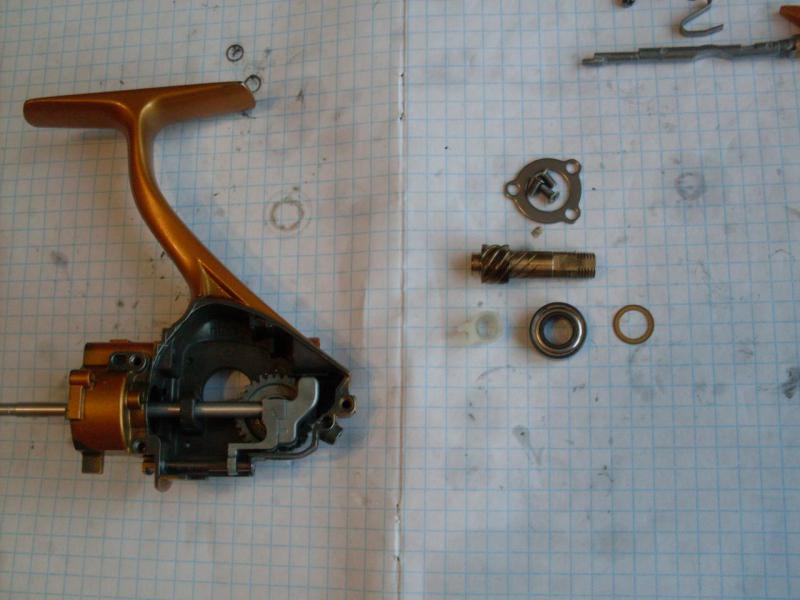

Затем собираем и устанавливаем пиньен,пластиковую втулку в отлив корпуса,не ведомую головной ШП и шайбу:

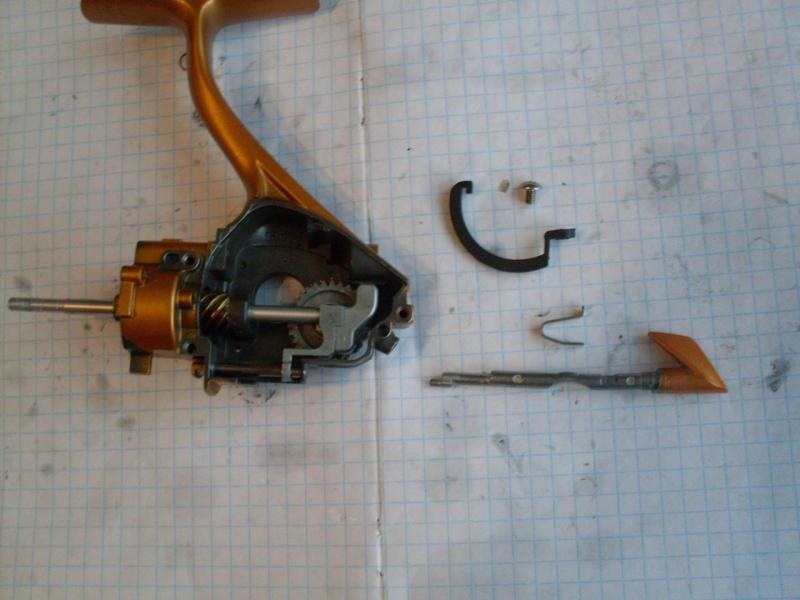

Далее установим переключатель стопора обратного хода и подтормаживатель ротора(иногда про эту резинку вспоминаешь,когда уже прикручен ротор)))поэтому поставим сразу:

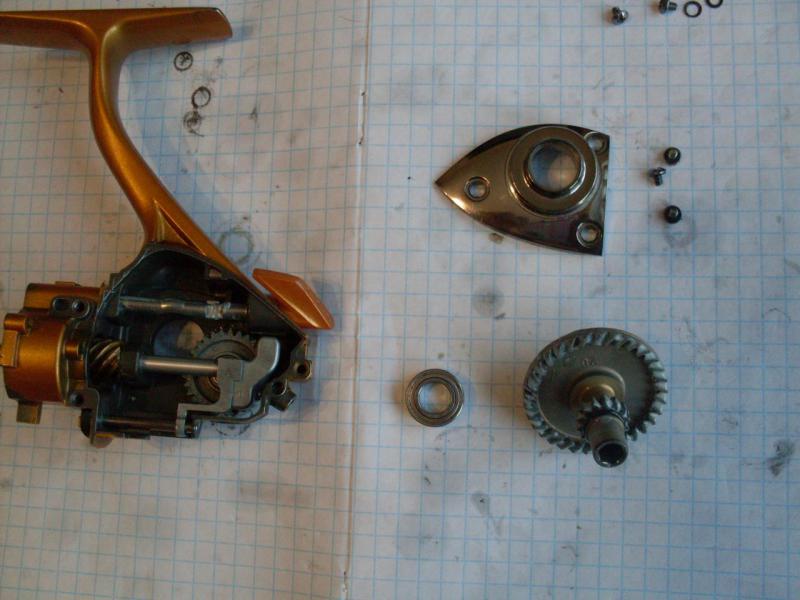

Затем мажем и устанавливаем ведущую шестерню ,ее правый опорный ШП и крышку:

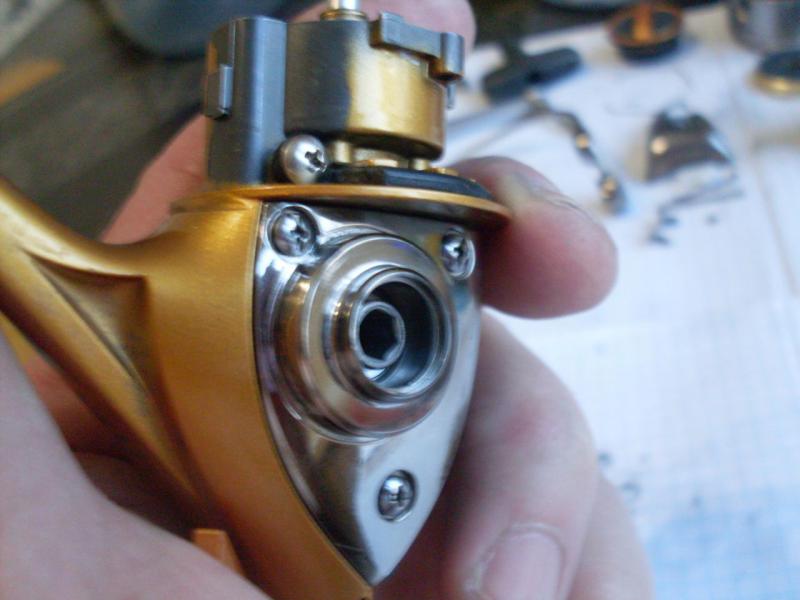

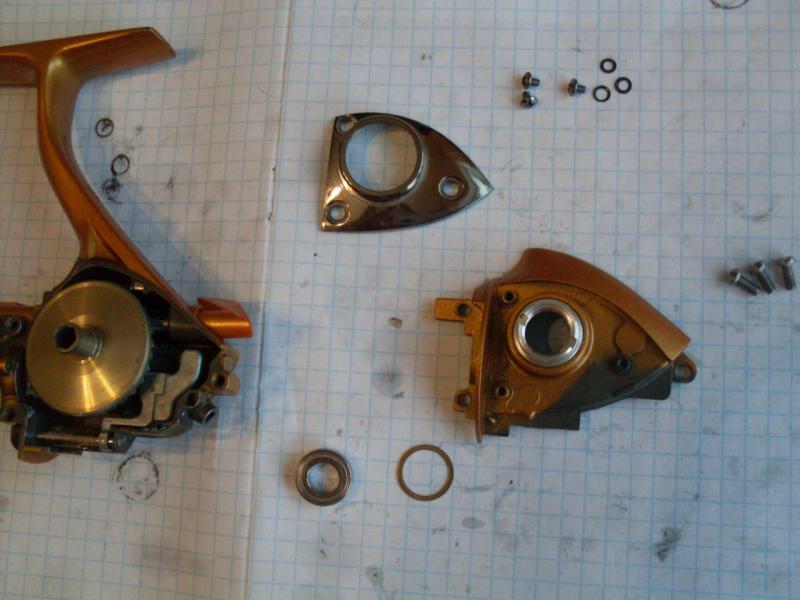

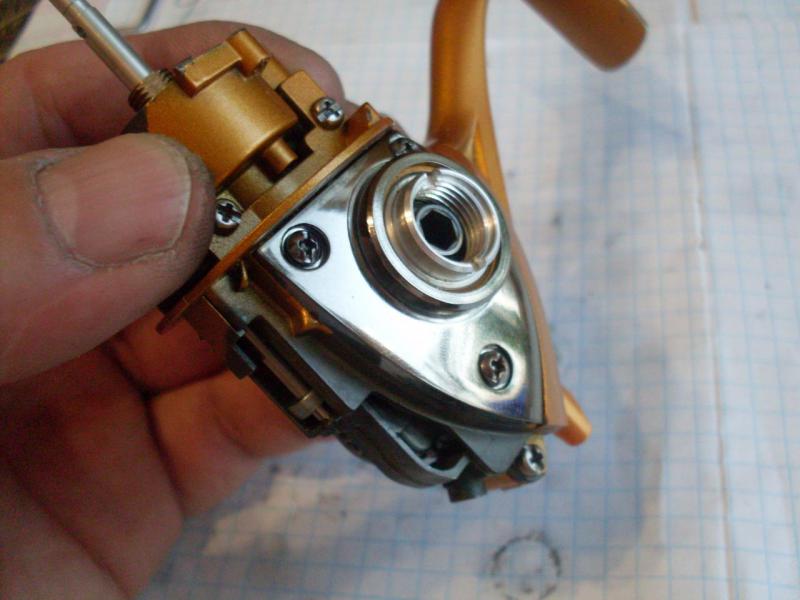

Теперь устанавливаем левый опорный ШП,собираем крышку корпуса,не забываем про регулировочные шайбы зазора ГП:



Далее собираем и устанавливаем обгонную муфту,после небольшого ее ТО:

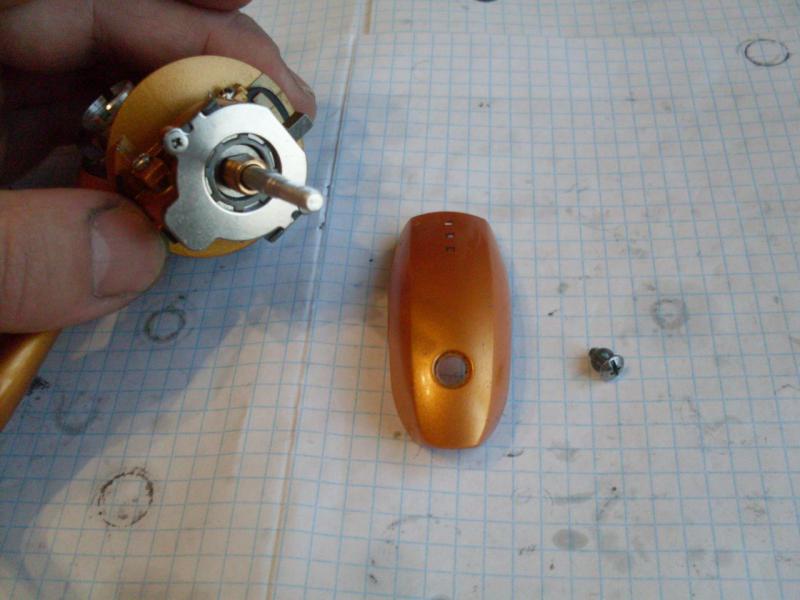

Устанавливаем заднюю крышку:

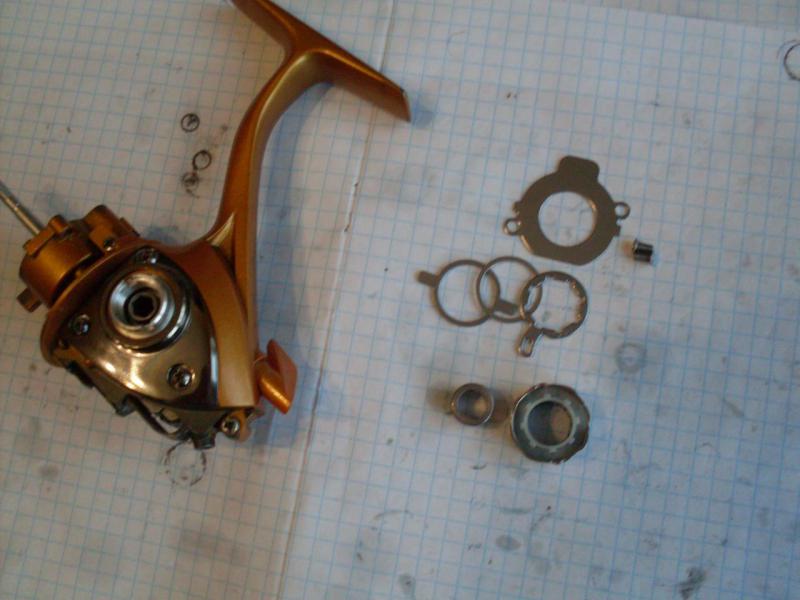

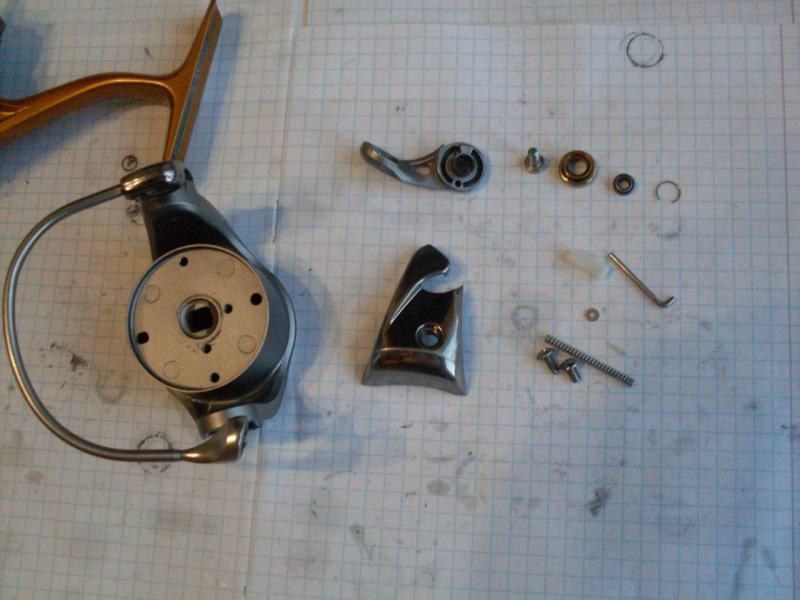

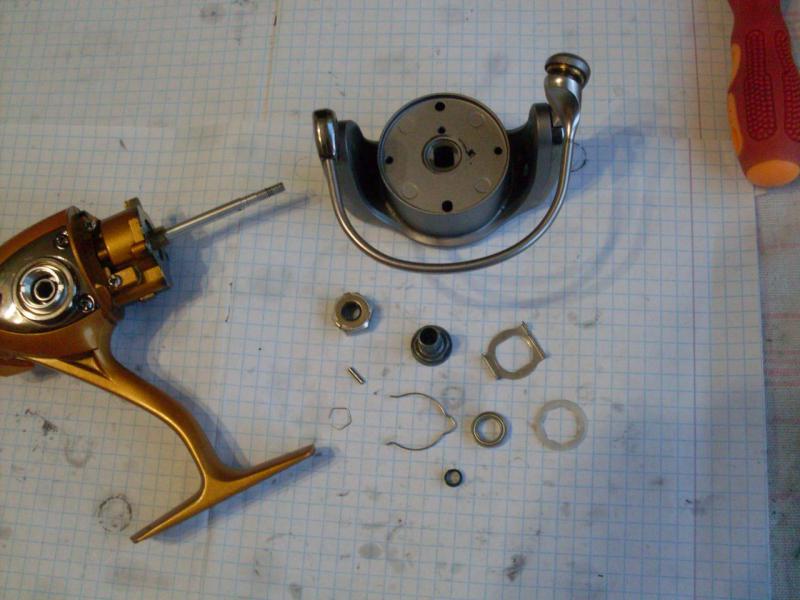

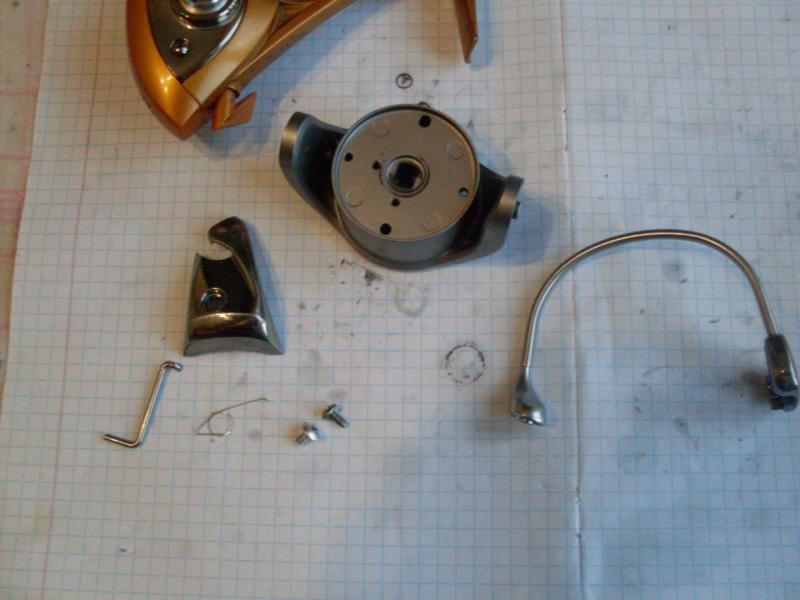

Теперь дело за ротором,поочередно собираем его части,начинаем с противоположной стороны от ролика ЛУ:

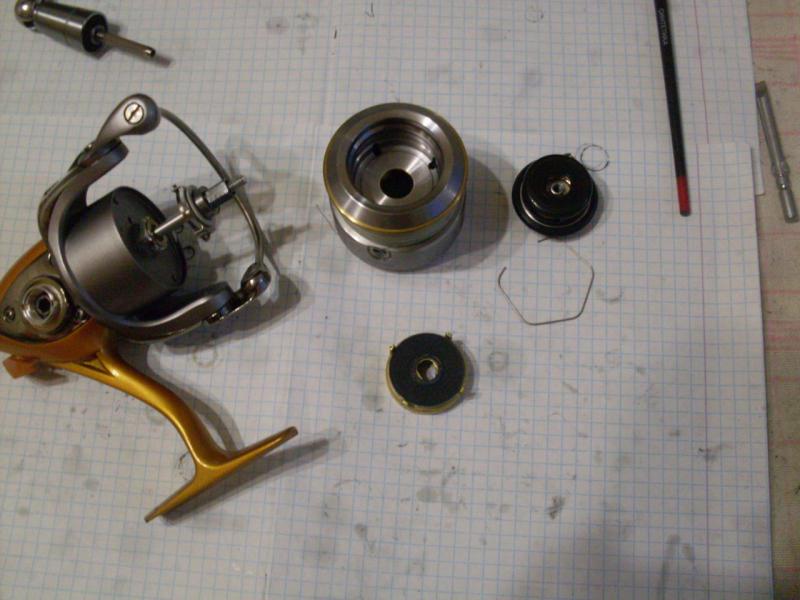

Затем собираем подшпульный узел:


Саму шпулю.после очистки и смазки тормозов:

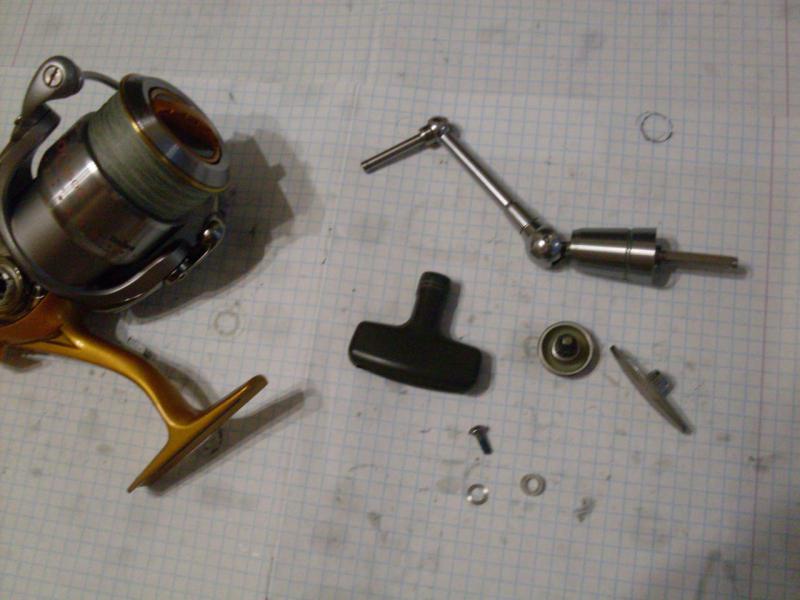

Теперь рукоятка и кноб:

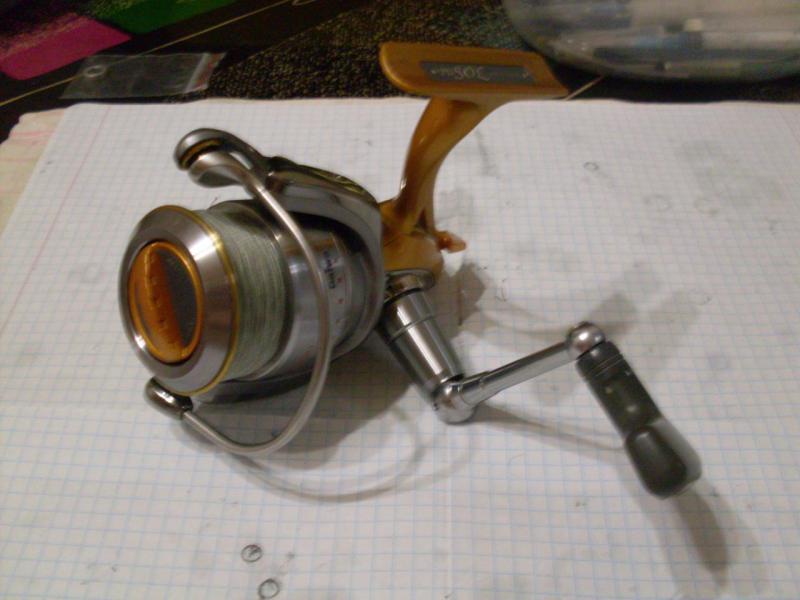

Ну вот вроде и все,можно на рыбалку)))


Всем спасибо,буду рад если это кому-нибудь пригодится!


  • Nik(дядьКоля), Георгич, Alexey K и 9 другим это нравится

Спасибо от 4 Пользователи:
Fantomas1954 , ОЛЕG , Spinnrute , Quicksilber

#2 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 18 Январь 2016 - 20:49

Побывал на профилактике еще один СОЛ 2500.

Подробно не буду,пара моментов для владельца сего девайса.

В Киксоидах Тайландской сборки ,сколько их приходилось переберать,всегда присутствует довольно

приличное кол-во смазки.Я бы даже сказал ее там много.

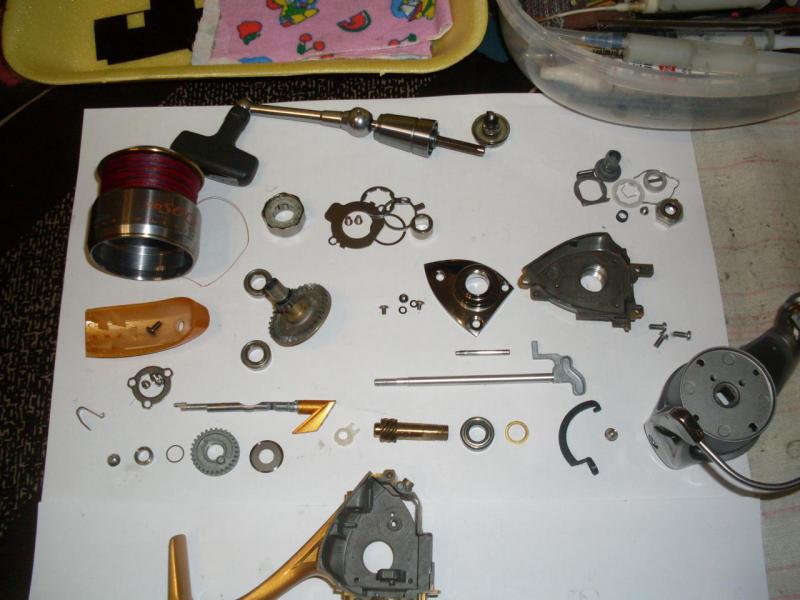

Соответственно и попала она в обгонную муфту,пришлось разбирать и мыть,собственно как и все

остальное:


По большому счету с катушкой все в порядке,видно бережное и аккуратное отношение владельца,это хорошо.

Один небольшой нюансик.В верхнем положении шпули слышан еле заметный щелчок.

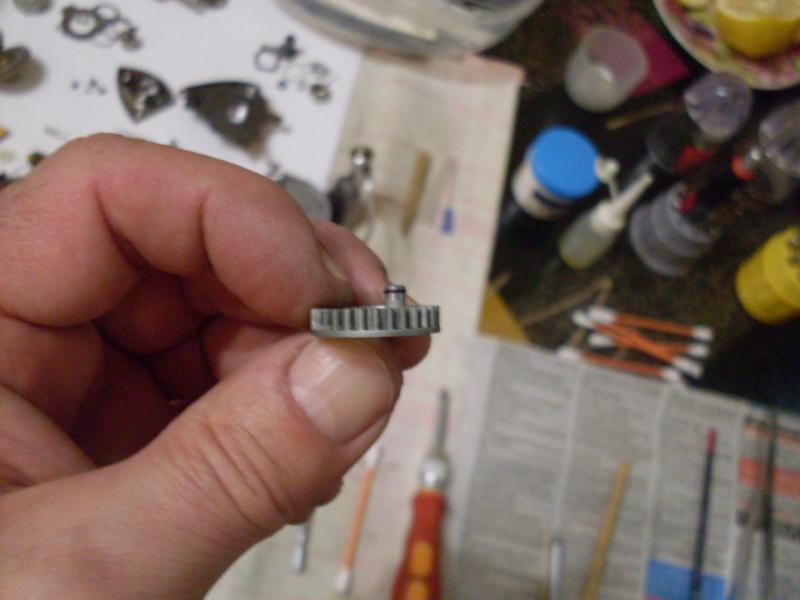

После разбора причина как и предполагал в пальчике паразитки.очевидно постукивал по краю S-паза.


На фото наверное не совсем отчетливо видно,тем не мение на пальчике заметно место биения.

К сожалению демпфлерных колец на замену нет,я развернул родное,ну и хорошенько смазал.

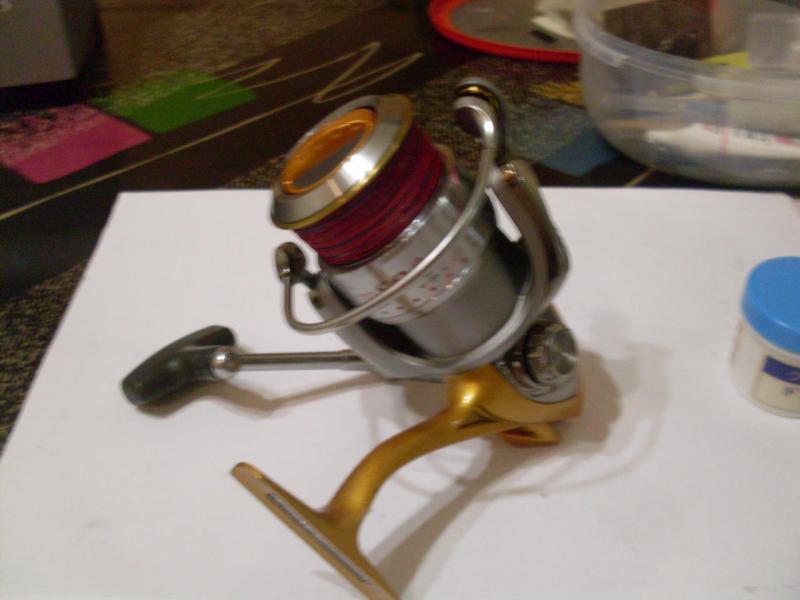

После сборки все работает ОК!


Вращение мягкое,легкое.Одним словом СОЛ!



Удачи тебе Дмитрий в новом сезоне и побольше трофеев!!!



Пы.Сы.  Посмотрел в увеличенном размере фото паразитки,видно там место биения,блестит.




Сообщение отредактировал kolyan4ik_m: 18 Январь 2016 - 20:51

  • Vovan, Георгич, нагорный и 4 другим это нравится

Спасибо от 1 Пользователь:
REDfive

#3 REDfive

REDfive
  • Супермодератор
  • 5 091 сообщений
  • сказали "спасибо" 200 раз
  • Дата регистрации:
    18-Март 15

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Алейск - Топчиха
  • Могу быть полезен:Инженер-энергетик

Отправлено 26 Январь 2016 - 20:41

Побывал на профилактике еще один СОЛ 2500.



Катушка приехала. Не много покрутил, по ощущениям ход стал чуть - чуть туже, но абсолютно беззвучный. Стала ощущаться смазка, раньше крутилась как-будто на сухую, и не множечко тракторила. В общем почуствовал разницу. Коля, спасибо большое!!!


Сообщение отредактировал REDfive: 26 Январь 2016 - 21:51


#4 REDfive

REDfive
  • Супермодератор
  • 5 091 сообщений
  • сказали "спасибо" 200 раз
  • Дата регистрации:
    18-Март 15

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Алейск - Топчиха
  • Могу быть полезен:Инженер-энергетик

Отправлено 27 Январь 2016 - 09:54

Катушка приехала. Не много покрутил, по ощущениям ход стал чуть - чуть туже, но абсолютно беззвучный. Стала ощущаться смазка, раньше крутилась как-будто на сухую, и не множечко тракторила. В общем почуствовал разницу. Коля, спасибо большое!!!

Покрутил минут 5 - 7, ход стал вообще легенький, ручка просто "падает", под собственным весом, а главное что порожает, без звучное вращение.


  • Alexey K это нравится

#5 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 27 Январь 2016 - 14:44

Покрутил минут 5 - 7, ход стал вообще легенький, ручка просто "падает", под собственным весом, а главное что порожает, без звучное вращение.

Дим,я искренне рад,что тебя все устраивает,делаю всем ,как себе,если конечно позволяет состояние катушки.

У некоторых совсем все по другому,одного ты хорошо знаешь,НИК начинается на "Г".)))))

Ну и там не все так плохо,во всяком случае на год я ему гарантирую нормальную работу!!!


Сообщение отредактировал kolyan4ik_m: 27 Январь 2016 - 14:47

  • REDfive это нравится

#6 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 30 Январь 2016 - 19:59

Приехала на пересмазку катушка Daiwa SOL 2000.

Отдельно тему создавать не будем,принцип у катушек один,пара-тройка моментов для владельца катушки.

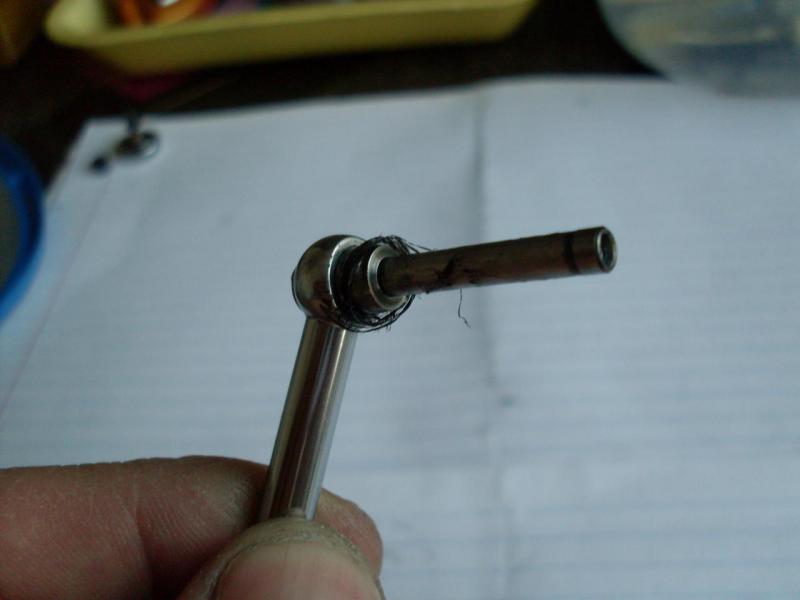

Первое .что бросилось в глаза при разборке это состояние кноба.


Как же он бедный крутился???

Следите за состоянием кноба,разобрать-помыть-собрать ,делов на 10 минут.

С присутствием грязи изнашиваются посадочные места,отсюда люфты и пр. канитель.

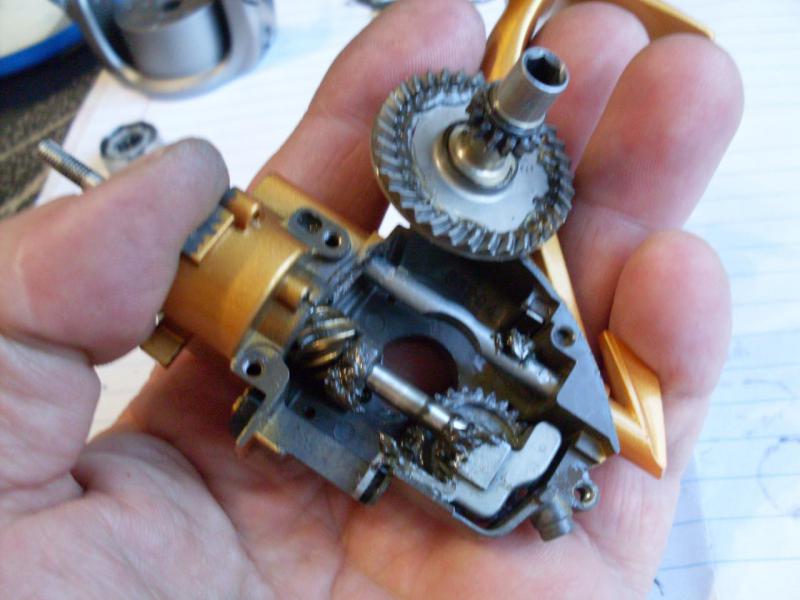

Разбираем,видим следующую картину


Очень грязная смазка.Давно просилась.

На этом неприятности не заканчиваются.Катушка изначально зудела(тракторила) ,не то чтобы ужас,но

через рукоять слышно и на слух немного.

На шестернях привода видны задиры,где-то катушке немного перепало.

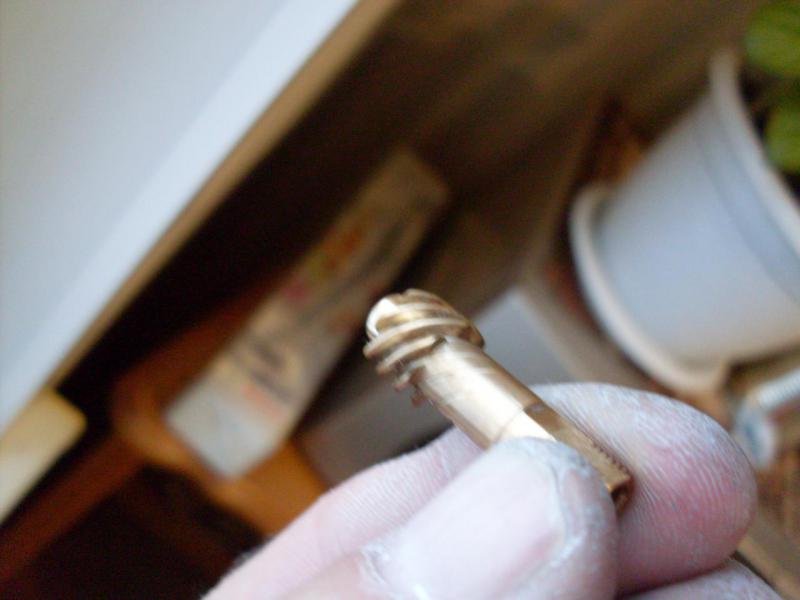

Не знаю на сколько четкое будет изображение,фотик у меня не фонтан для макросъемки.ну как получилось

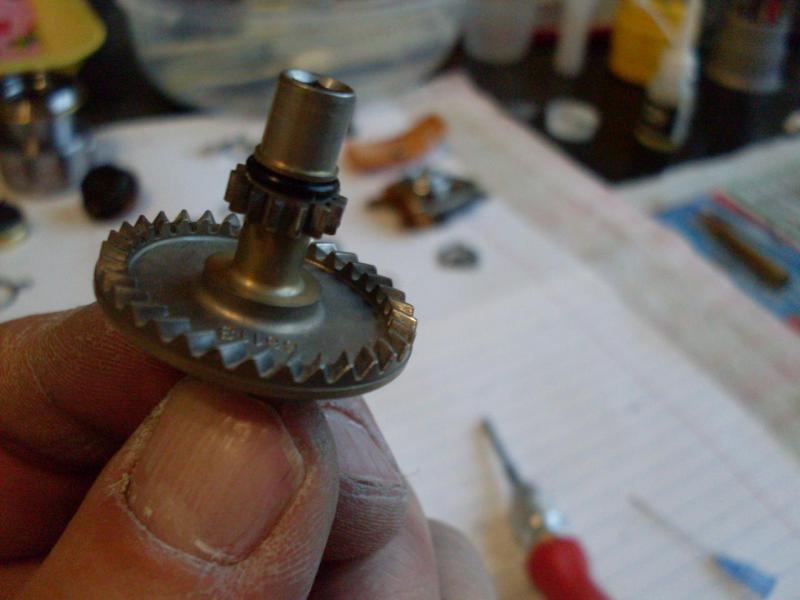

Ведомая

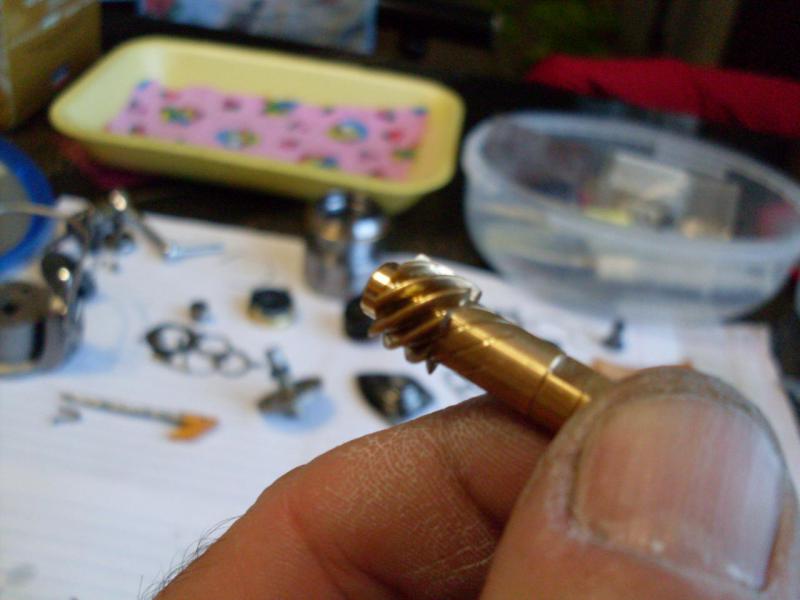

Ведущая.

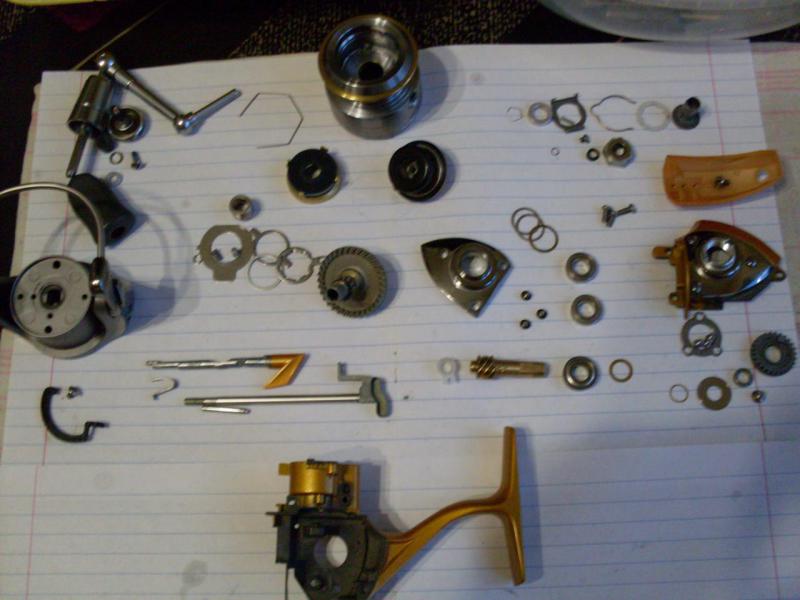

Катушка разобрана,детали промыты.

Юра ты меня отвлек своим звонком и я забыл сделать фото разборки и промывки обгонки,когда поставил уже,

вспомнил,ну да ладно.все там нормально,больше не роняй где попало)))




Катушку собрал,что сказать,ход мягкий,легкий,несомненно лучше чем было,с данной смазкой как мне показалось

зудит не так заметно.Если прогрессировать не будет,еще послужит.

Шайбами там ничего не сделать,зазор минимальный-нормальный.

И готовь на замену после сезона если все норм Шарики (2 опорных прав. и лев.) и в паразитку.

Головной в порядке.

Удачи в новом сезоне.Спасибо!!!



Пы.Сы.  На втором фото ведомой при увеличенном изображении видно и на ведущей видно .
