Daiwa Certate 2500R Custom ТО катушки

ремонт Daiwa Certate то катушек Daiwa Certate 2500

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 16

#1 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 889 сообщений
  • сказали "спасибо" 90 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 16 Январь 2016 - 21:58

Приехала катушка Дайва Сертейт 2500Р  на небольшой ремонт и соответственно для проведения ТО.

Проблемка катушки заключается  в замене дужки,плеча ролика ЛУ и самого ролика.

Со слов владельца катушка была на ТО дважды,в Новосибирске и Барнауле.

Вопрос кто и где забацал ей такой геморрой остается загадкой.

Итак по порядку.

При первичном осмотре сразу бросается в глаза такая картина.Дужка стоит как бы не в своей плоскости,кто и как

умудрился ее так загнуть и прикрутить для меня загадка.

Как должно быть:


Видим,что дужка проходит как-бы параллельно верхней части ротора.И еще обратите внимание на место

соединения дужки с роликом ЛУ,дужка в этом месте развернута на "N"-ое кол-во градусов.

Как это должно быть на фото выше,а вот как на самом деле:



Далее на фото сама дужка и ролик ЛУ.


Как видим ролик далеко не от Сертейт 2500Р.

Похож ролик на Экселеровский(старый)там такая-же втулка,но там стоял ШП.Здесь втулка,но сточена с двух

сторон.Кто и зачем это делал непонятно.

Далее плечо ролика:


Непонятно зачем сточили выступ,который служит опорой ШП в данной конструкции.

Ну сам БОЛТ оставляет желать лучшего,не родной конечно и до конца не закручивается,лишняя резьба)))))

Ну и немного фото разбора:



При вскрытии обнаружил наличие двух смазок.кое-где наличие родной(заводской) и присутствие даже не знаю

назвать чего.Солидол на мац-мац однозначно приятнее)))

Кто,где и как мазал тоже не понятно.

При разборке ротора,детали его находящиеся в плечах практически сухие,т.е. там никто-ничего не мазал,

просто уже практически засохшая родная смазка.

Вот в таком режиме работал задний опорный пиньена:


ШП немного поет,к сожалению данный ШП не разборный. Собственно это встречается частенько.

Критичного ничего нет,единственное все эти посторонние шумы в совокупности дают общий,более заметный.

Так же вскрывал и перемазал головной ШП и Обгонную муфту.Много "нечести" попало туда.

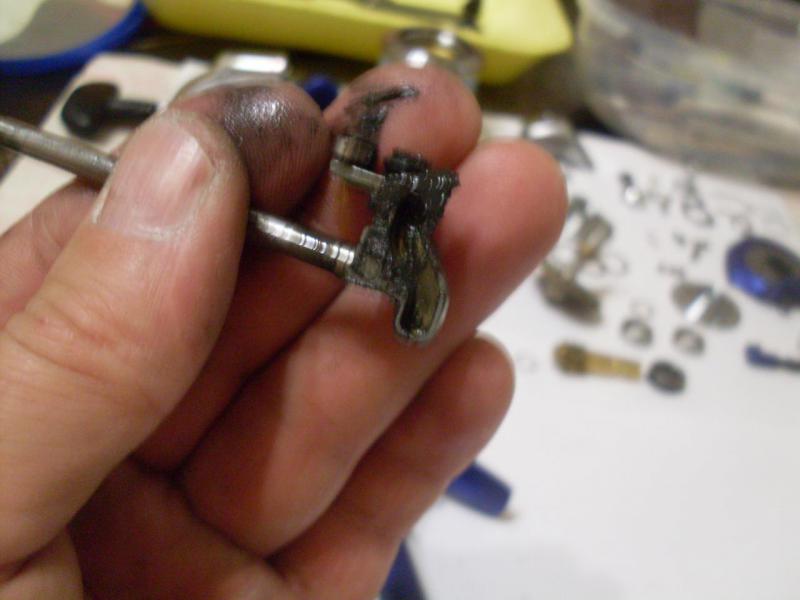

Такая же картина со штоком и кулисой:

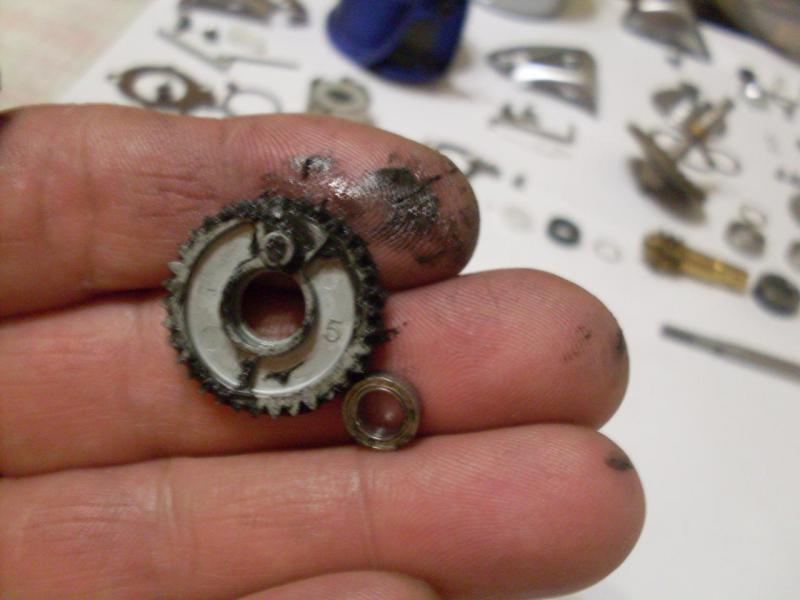

И паразитной шестерней:

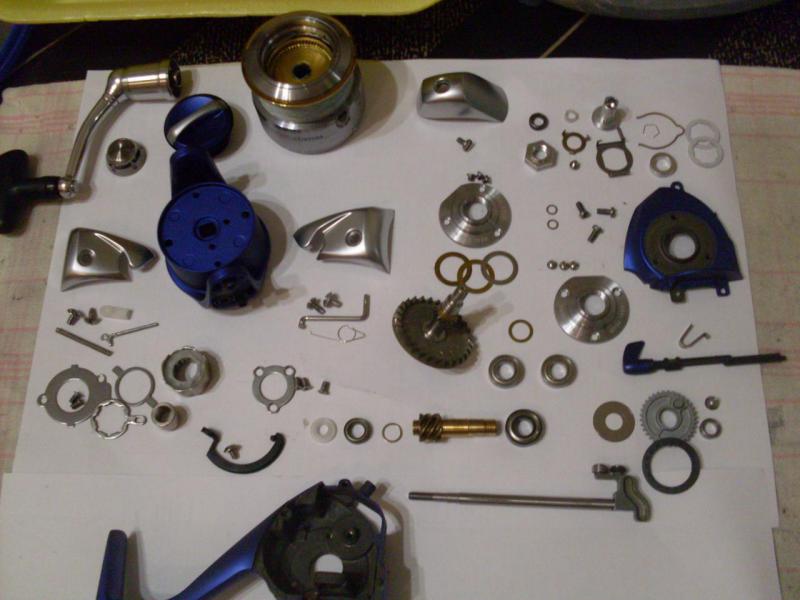

Катушка разобрано,все преведено в надлежащий вид:


Собственно теперь ждем прибытия запчастей ,так что продолжение следует..........






  • Nik(дядьКоля), Vovan, Quicksilber и 3 другим это нравится

Спасибо от 3 Пользователи:
Юрий , Vovan , Nik (дядьКоля)

#2 Vovan

Vovan
  • Пользователь
  • 6 418 сообщений
  • сказали "спасибо" 79 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:1C:Предприятие

Отправлено 16 Январь 2016 - 22:15

А чем она лучше обычного Сертейт...



#3 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 889 сообщений
  • сказали "спасибо" 90 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 16 Январь 2016 - 22:22

3000-ый механизм,ротор и шпуля от 2500.В совокупности более легкая, збитая и тяговитая катушка.

Этот старый добрый Серт пожалуй лучшее произведение от Дайва!!!


Сообщение отредактировал kolyan4ik_m: 16 Январь 2016 - 23:29

  • Vovan это нравится

Спасибо от 1 Пользователь:
Vovan

#4 Vovan

Vovan
  • Пользователь
  • 6 418 сообщений
  • сказали "спасибо" 79 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:1C:Предприятие

Отправлено 16 Январь 2016 - 22:23

Что у нее по весам рабочим, а то народ интересуется ;)



#5 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 889 сообщений
  • сказали "спасибо" 90 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 16 Январь 2016 - 22:28

Что у нее по весам рабочим, а то народ интересуется ;)

По джигу думаю до унции,ну до 30гр. можно без фанатизма конечно.

По воблерам до неупористых 130-ых,а для таких как Балисонг и Поинтер  есть Хайпер Кастом(пара сталь по бронзе),но это уже

другая история.

Хотя это все ИМХО,но более я бы не стал ее пользовать,зап/части на них больно дорогие.


Сообщение отредактировал kolyan4ik_m: 16 Январь 2016 - 23:00

  • Vovan это нравится

Спасибо от 1 Пользователь:
Vovan

#6 нагорный

нагорный
  • Пользователь
  • 1 112 сообщений
  • сказали "спасибо" 39 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 17 Январь 2016 - 10:49

Она походу маченая была.


...стараюсь писать то,что смогу повторить при встрече...(Вячеслав,имя моё)


#7 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 889 сообщений
  • сказали "спасибо" 90 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 17 Январь 2016 - 12:17

Она походу маченая была.

Об этом история умалчивает.

Но вот подшпульный узел и гайка фрика была помазана Рenn,это видно,там она(синяя)более-мение сохранилась.

Мож и во внутрь дюзнули.смешалась и реакция........


  • нагорный это нравится

#8 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 889 сообщений
  • сказали "спасибо" 90 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 26 Январь 2016 - 15:38

В продолжении темы,приехали зап.части.

Уберем старые,поставим новые.

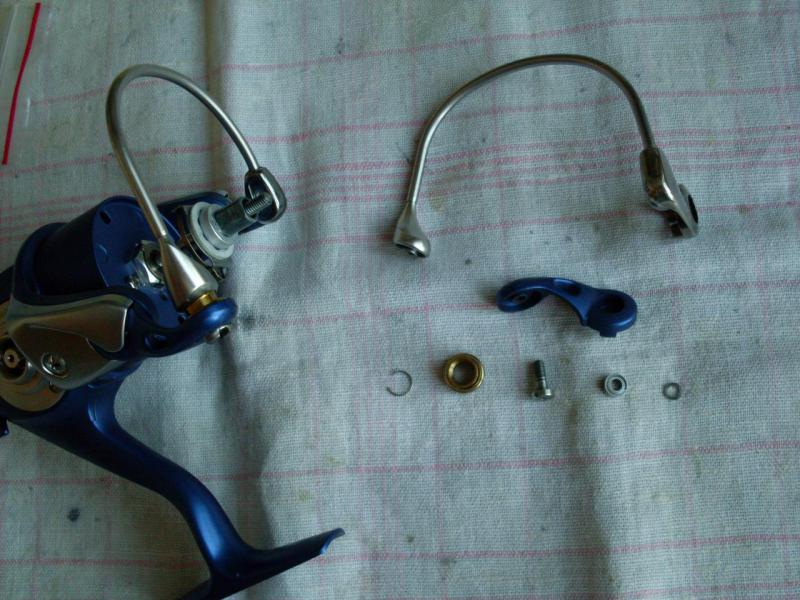

Итак на замену дужка ролика ЛУ,сам ролик,ШП ,стопорное кольцо,опорная шайба  плечо ролика и болтик.

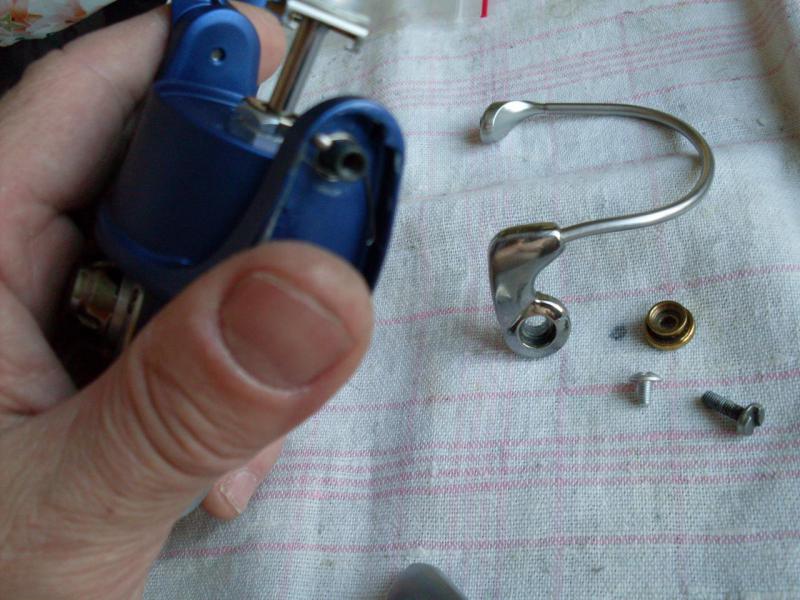

Убираем старую дужку и остальные части,устанавливаем новую.

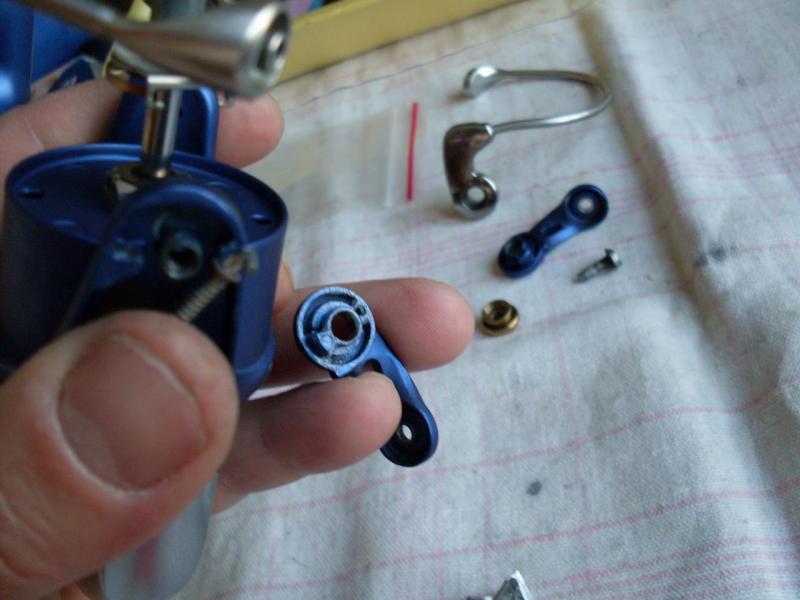

Далее плечо ролика и сам ролик соответственно,смазываем.

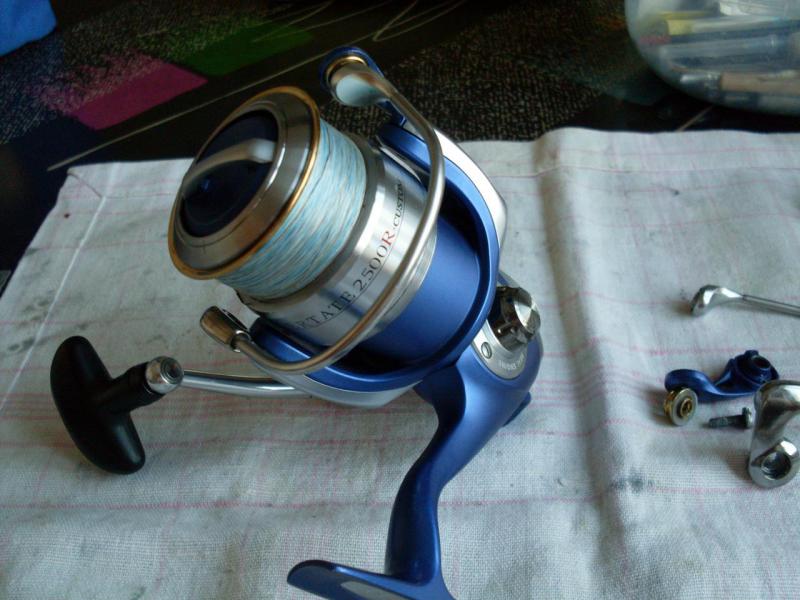

Устанавливаем шпулю.прикручиваем ручку,катушка готова к эксплуатации.




Владельцу в новом сезоне ни Х ни Ч)))

Механизм катушки в хорошем состоянии,так что это мелочи,все поправимо за ваши деньги :)

Фрикцион при  хранении да и вообще после рыбалки держать в ослабленом состоянии.

Следить за гайкой,протирать иногда,попадает пыль,грязь,получается образив,стирает желтое покрытие

на крышке фрикционного пакета.


И на будущее: всяким долбо...бам катушку не давать,на переборку имею в виду.

Ладно тут дужка ,ролик а то еще ГП кто от Кобры всуропит)))))

Всем спасибо!


Сообщение отредактировал kolyan4ik_m: 26 Январь 2016 - 15:50

  • Vovan, Георгич, Fan fishing и 6 другим это нравится

Спасибо от 1 Пользователь:
Santila

#9 Славик

Славик
  • Пользователь
  • 166 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    18-Сентябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Бийск
  • Могу быть полезен:Ремонт Быт. Техники

Отправлено 29 Март 2019 - 22:38

Добрый день.

Подскажите, на такой же катушке шумит главная пара, есть ли смысл делать.

И сколько стоят детали.

Заранее спасибо.



#10 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 889 сообщений
  • сказали "спасибо" 90 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 29 Март 2019 - 22:43

Добрый день.
Подскажите, на такой же катушке шумит главная пара, есть ли смысл делать.
И сколько стоят детали.
Заранее спасибо.

К сожалению найти сейчас ГП на эту катушку вряд ли возможно. Их уже нет в продаже.
Пользуйте как есть.Она еще долго прослужит.
Как вариант попробовать поиграться с шайбами и смазку погуще типа DG 13.
Хотя советовать не глядя трудно.

Сообщение отредактировал kolyan4ik_m: 29 Март 2019 - 22:45


#11 Славик

Славик
  • Пользователь
  • 166 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    18-Сентябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Бийск
  • Могу быть полезен:Ремонт Быт. Техники

Отправлено 29 Март 2019 - 22:56

Спасибо. Придётся попробовать притереть с пастой ГОИ, как рассказывал Александр Таймень.

Или продать тыщ за 5 если конечно кому то надо.



#12 zaur81

zaur81
  • Пользователь
  • 249 сообщений
  • сказали "спасибо" 6 раз
  • Дата регистрации:
    28-Май 17

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Экибастуз

Отправлено 30 Март 2019 - 04:36

Эх, хотел я себе такую катушку купить. Но сейчас их наверно нормальные уже не найти.


Из всех живых существ быстрее всех растет рыба, особенно уже пойманная.


#13 VASILILYAI

VASILILYAI
  • Пользователь
  • 389 сообщений
  • сказали "спасибо" 21 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск
  • Могу быть полезен:электроника

Отправлено 30 Март 2019 - 23:47

а это не запчасти для неё тыц



#14 VASILILYAI

VASILILYAI
  • Пользователь
  • 389 сообщений
  • сказали "спасибо" 21 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск
  • Могу быть полезен:электроника

Отправлено 31 Март 2019 - 00:04

заметил пары там нет в прайсе, с других пара подойдет? например 3500 или 2500R такой?



#15 Dr. Ливси

Dr. Ливси
  • Пользователь
  • 1 570 сообщений
  • сказали "спасибо" 36 раз
  • Дата регистрации:
    01-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 31 Март 2019 - 15:19

заметил пары там нет в прайсе, с других пара подойдет? например 3500 или 2500R такой?

Подойдет,,только с хапера пара более 10 тыр стоит


  • Джексон 79 это нравится

#16 VASILILYAI

VASILILYAI
  • Пользователь
  • 389 сообщений
  • сказали "спасибо" 21 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск
  • Могу быть полезен:электроника

Отправлено 02 Апрель 2019 - 08:12

Ну так тут уже дело в цене, а не в наличии, я бы за ценой не постоял на такую катушку.



#17 Славик

Славик
  • Пользователь
  • 166 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    18-Сентябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Бийск
  • Могу быть полезен:Ремонт Быт. Техники

Отправлено 02 Апрель 2019 - 09:14

Продам.
