Сообщений в теме: 2

[kolyan4ik_m]

Еще один представитель средне-бюджетного сегмента Дайва Реврос МХ 2500.

Конечно это далеко не тот Реврос(старый,в металлическом корпусе)но что есть,то есть.

На первый взгляд катушечка еще свежая,особых проблем не заметно.

Приступаем к разбору

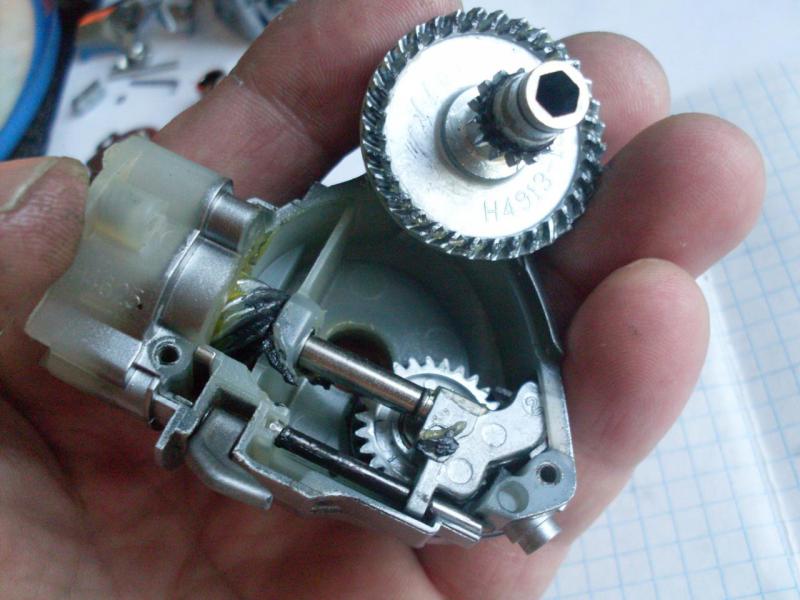

Что на первый взгляд бросается в глаза,это очень малое кол-во смазки,я бы сказал катушка сухая.

ну а та что есть естественно потемнела,в принципе катушка прикаталась.

Пара положительных моментов

Видим наличие демпфлерного кольца на ведущей шестерне

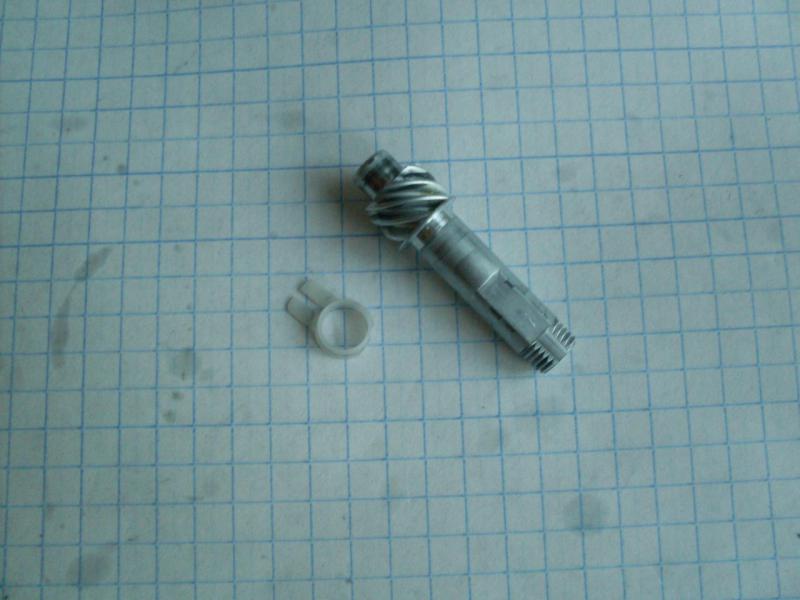

Наличие задней опоры пиньена,втулка.Ну хоть так,хуже когда просто в корпусе.

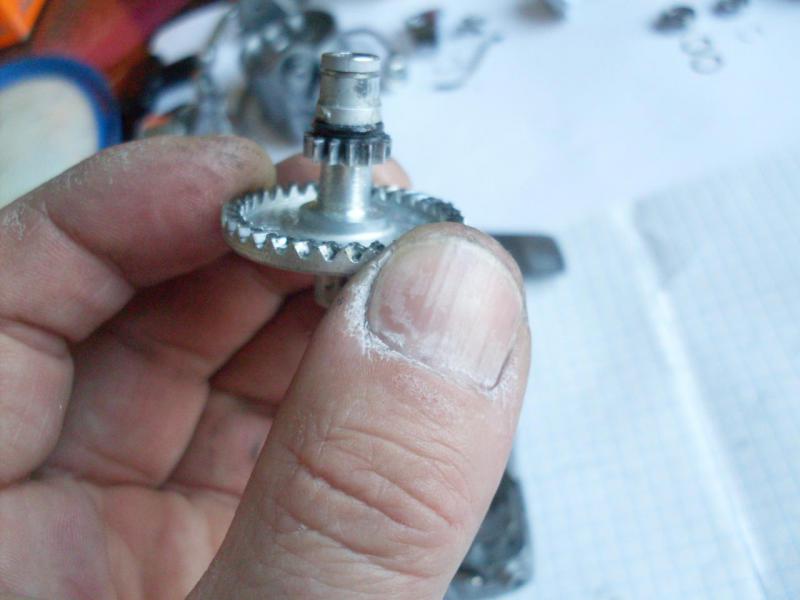

Зато материал из которого изготовлена ведомая оставляет желать лучшего.

Все новое не есть лучше старого,скорее наоборот.

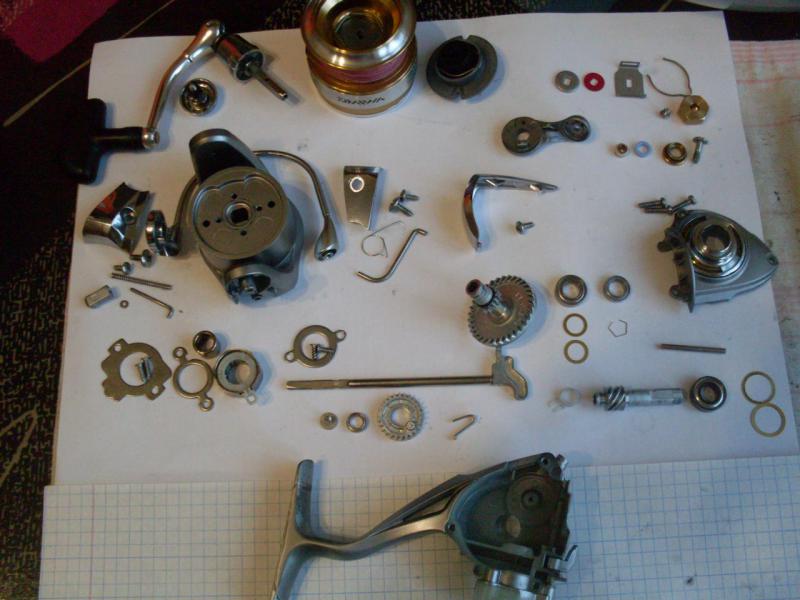

Катушка разобрана,зап.части отмыты ,можно приступать к сборке

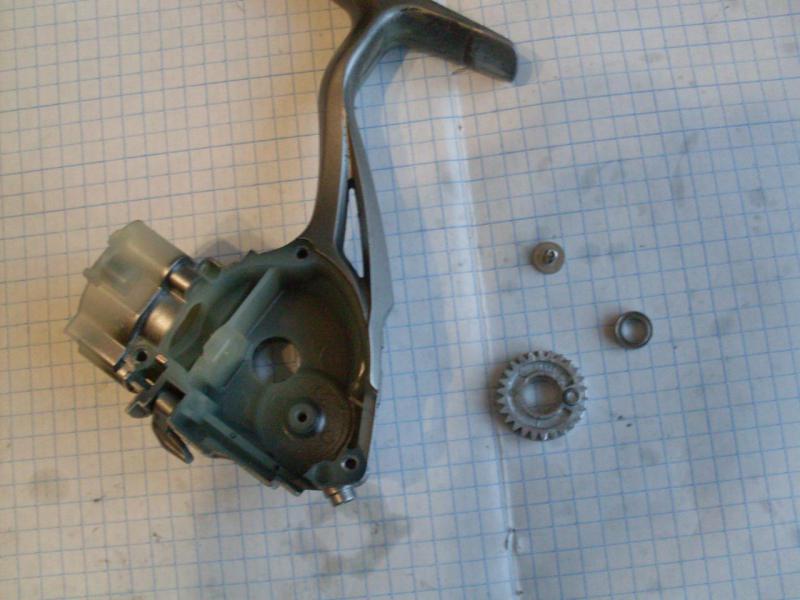

Все как всегда по порядку.Смазываем и устанавливаем паразитную шестерню

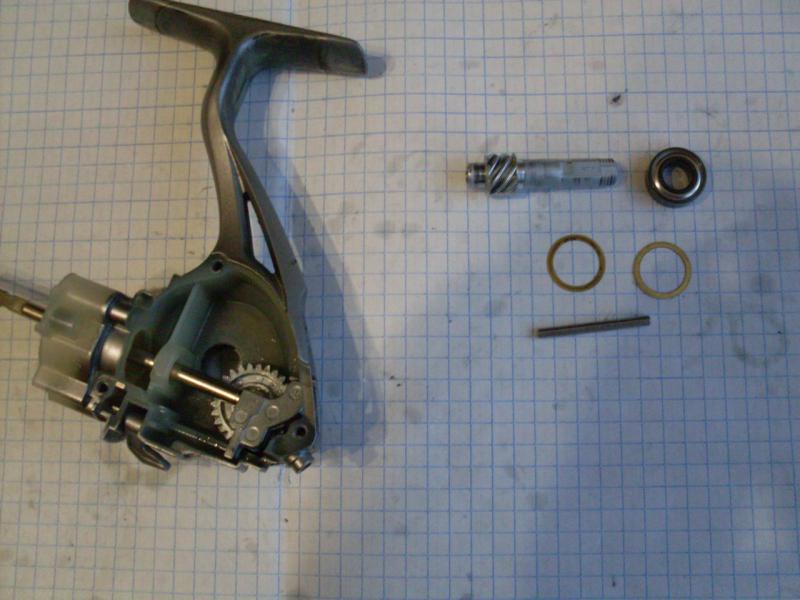

Далее шток с кулисой,шток маслом,S-образный паз гризом,и ставим на место пластиковую втулку,заднюю

опору пиньена

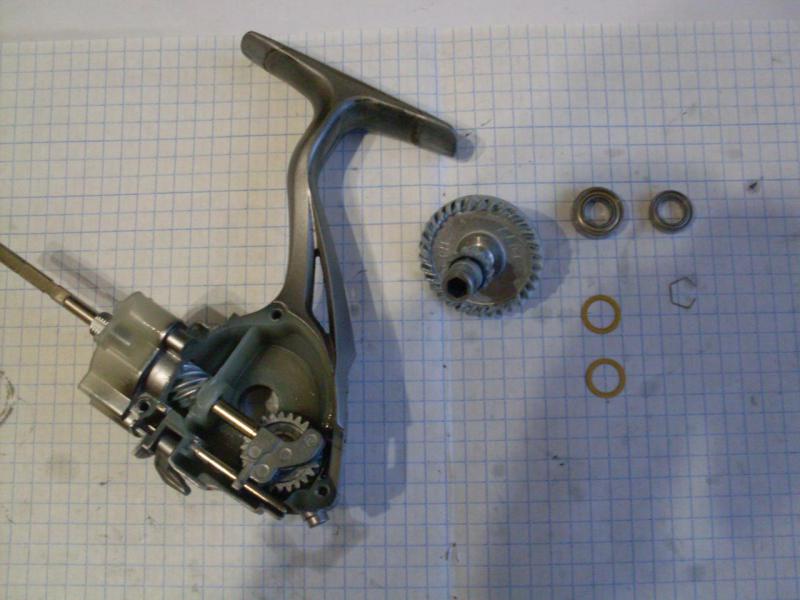

Затем смазываем и устанавливаем ведущую шестерню с ее опорными ШП,не забываем о стопарном кольце

правого опорного ШП и регулировочные шайбы.

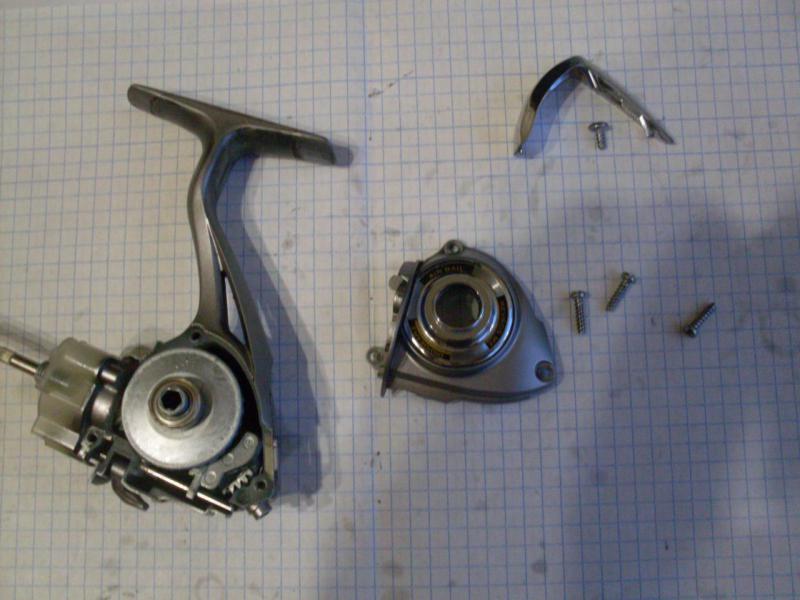

Далее крышку корпуса и заднюю крышку

Обгонная муфта

Собираем ротор,смазываем и устанавливаем все его детали

Владелец катушки решил заменить втулку ролика ЛУ на ШП. Разумное решение.Меняем.

Вместо втулки ШП 6*3*2,5 + две упорные шайбы

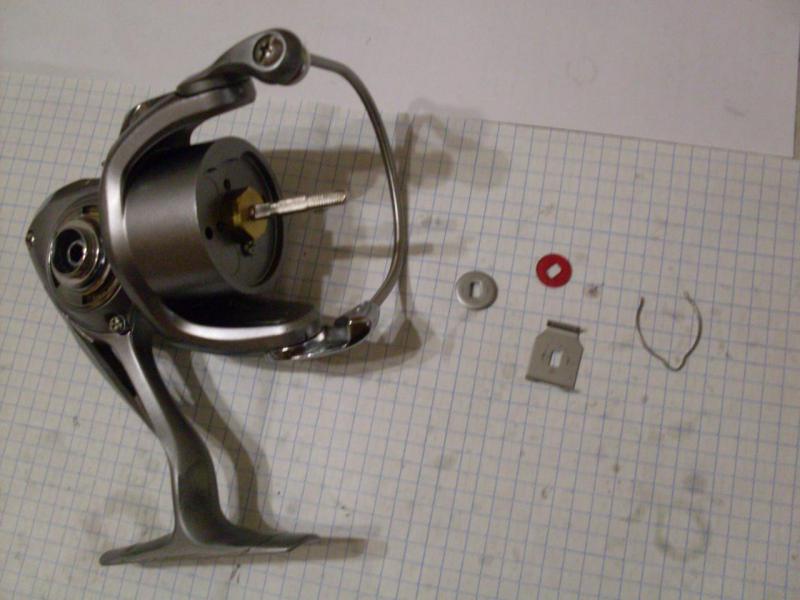

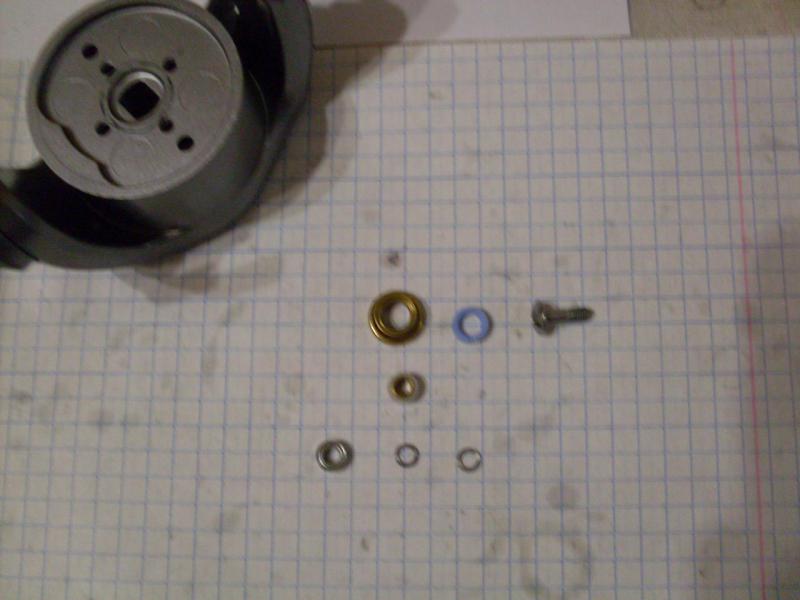

Собираем подшпульный узел

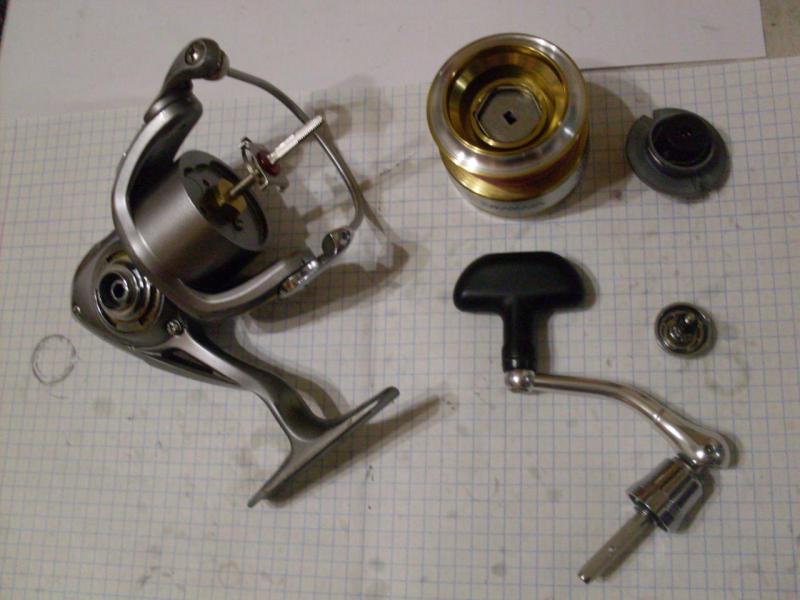

Затем ставим шпулю и рукоять.

К сожелению в данной модели кноб у ручки не разборный

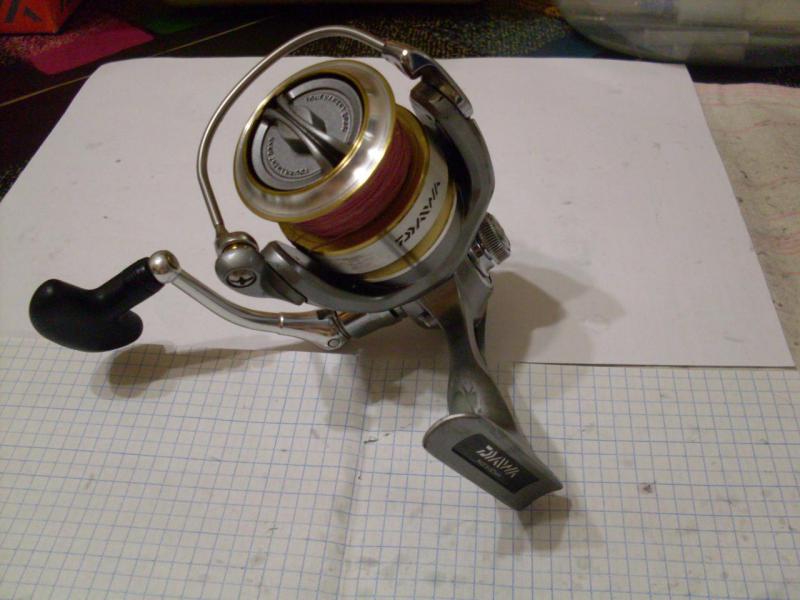

Катушка готова к "употреблению"



Что имеем в итоге.Вращение у катушки очень легкое и мягкое.

Но всю эту картину портит кноб,который не возможно отрегулировать и люфт шестигранника ручки.

Совокупность этих люфтов портит всю прелесть происходящего.

Если крутить катушку просто за ротор - шепчет.

Я бы на месте владельца нашел и заменил ручку с разборным кнобом.

Ну дело хозяйское.

Всем спасибо!



Пы.Сы.  Прошу пардона за МиникЮр.Взял какой-то бензин "ГаВноша" ,Калоши не нашел.

Этот воняет мама дорогая и пальчики от него становятся белыми)))))))

Сообщение отредактировал Джексон 79: 23 Январь 2016 - 23:35

[uinich]

Еще один представитель средне-бюджетного сегмента Дайва Реврос МХ 2500.



Николай, спасибо за описание и картинки! Я уже писал в соответствующей теме, что у меня проблема с такой же катушкой (сломано два зуба на ведущей шестерне). Поискал в интернете - не нашел, может есть какие-нибудь варианты, (подходит от других моделей) или что-нибудь еще?

Сообщение отредактировал uinich: 21 Январь 2016 - 08:53

[kolyan4ik_m]

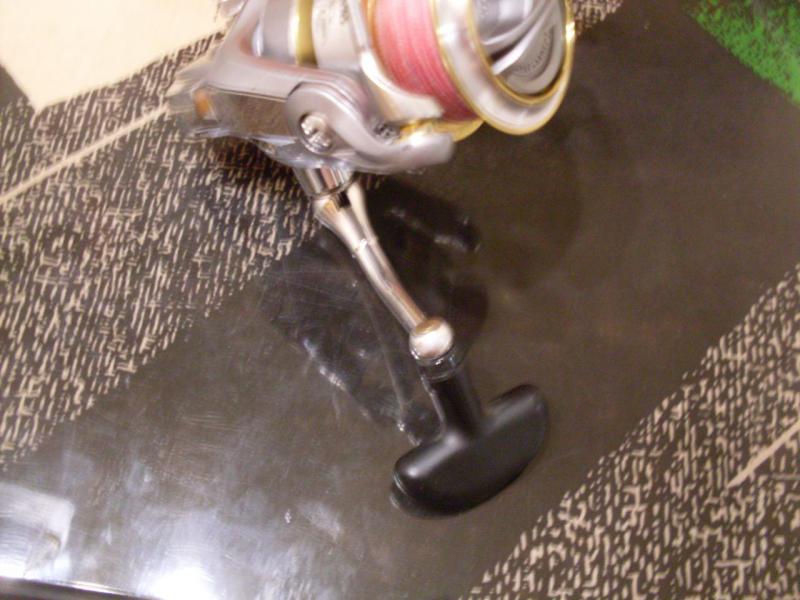

В продолжении темы.

Не давал покоя мне этот кноб,действительно из-за его люфта не вращение ,а кручение с биением и качением и стуком(вот это сказанул )

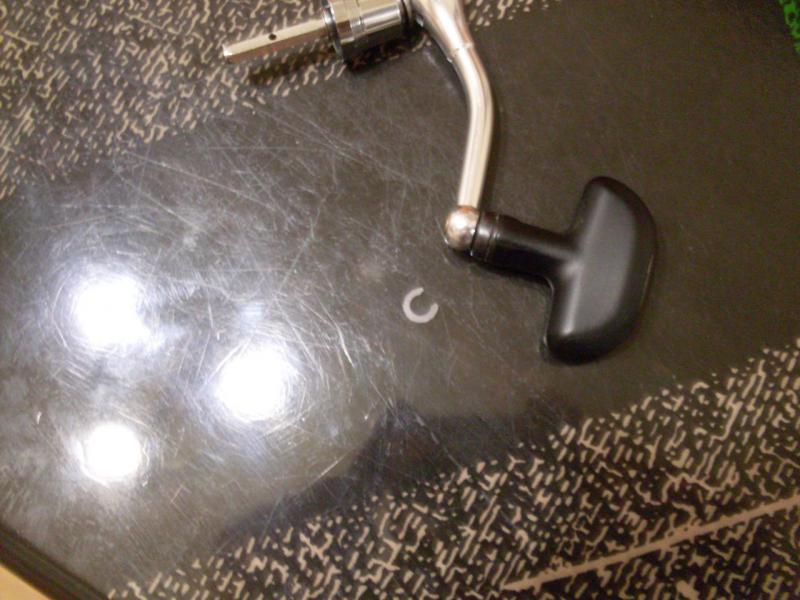

Вообчим изготовил такую хитрую шайбу,чтоб можно было запихнуть в щель между кнобом и корпусом ручки.

С размером и толщиной вроде попал

Поставил,правда кноб стал крутиться потуже,но тоньше не надо,не будет толку.

Со временем прикатается.

Зато сейчас небо и земля,остался еле заметный люфт шестигранника ручки,но это есть у всех

с данной конструкцией ,не критично.

Получилось довольно эротично и ничего не видно)))



Крути,СЕРЕГА!!!
