Шток выключения обгонки

то катушек ремонт катушек то катушек Daiwa

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 12

#1 Саня (Консультант)

Саня (Консультант)
  • Пользователь
  • 2 987 сообщений
  • сказали "спасибо" 52 раз
  • Дата регистрации:
    27-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 21 Январь 2016 - 11:05

Принесли мне очередную дайву... Как всегда проблема с с выключением обгонки (ход ручки - туды-сюды))))

Смотрю шток слишком мало прижимает переключатель обгонки (входит в паз слишком высоко от тела механизма)..

Не дожимает полтора мм...



Думаю, поступлю, как всегда - чуток подогну ось и встанет все на место.. Нужно было гнуть к телу обгонки...

50 раз точно уже делал эту операцию.. Обычно металл гибкий и проблем не было... Но то ли в этой партии такой замес сделали - жесткий очень... не хотел подгибаться...



Странно... Приложил чуть больше усилия и он лопнул... смотрю на место поломки детали - пузырь большой в теле (на производстве не до конца выгнали воздух)...



кули, думаю надо делать... Начал экспериментировать с клеящими составами...

Начинаем с эпоксидки (белая прозрачная в автомобильных продается по 250р примерно)...

Просто клеить не вариант... Нужен стержень... Беру сверло на 1,4... можно 1,2 или 1,3.. Рассверливаю по 4-5мм обе детали оси в месте стыка... ставим шурик на стол, а деталь держим рукой и легка прижимаю...

ОБОРОТЫ НУЖНО НЕ БОЛЬШИЕ ПОДАВАТЬ... Потом отпиливаем кусочек сверла (часть, которая в патроне зажимается)... мажем все обильно эпоксидкой и зажимаем деталь между коробками (в тисках можно передавить), так чтоб обе части давили друг другу навстречу... Протираем лишнюю смолу

Оставляем на ночь... Потом деталь не смог разорвать руками




Ссылка на страницу правообладателя картинки)): http://altfishing-cl...daiwa-sol-2500/



Товарища предупредил про эту ситуацию) Придется поставить пузырь)))))

Надеюсь никому не пригодится :D  :D  :D



Забыл.. стружку с детали не нужно выкидывать... Смешать лучше с эпоксидкой...

Эпоксидки нужно с 0,2\10 грамма))) если не меньше


Сообщение отредактировал Джексон 79: 23 Январь 2016 - 23:38

  • Dr. Ливси, Последний Праворульщик, kolyan4ik_m и еще 1 это нравится
Адрес: ул. Воровского, 112. Тел. (3852) 240303.
График: Пн-пт.: 9.00-19.00(летний период); 9.00-18.00(зимний период). Сб.:9.00-16.00. Вск.:вых.
Скидка форумчанам: http://altfishing-cl...ulovom/?p=38545
Подарочные сертификаты на любую сумму...

#2 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 852 сообщений
  • сказали "спасибо" 85 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 21 Январь 2016 - 11:13

Сань,если я все правильно понял,зачем гнуть ось(как ты выразился) здесь же водило металлическое,гнется на раз,немного навстречу движения шпинька

переключателя.


  • Саня (Консультант) это нравится

#3 Саня (Консультант)

Саня (Консультант)
  • Пользователь
  • 2 987 сообщений
  • сказали "спасибо" 52 раз
  • Дата регистрации:
    27-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 21 Январь 2016 - 11:18

Сань,если я все правильно понял,зачем гнуть ось(как ты выразился) здесь же водило металлическое,гнется на раз,немного навстречу движения шпинька

переключателя.

Так я это водило и гнул.. Просто выразился не так)))


Адрес: ул. Воровского, 112. Тел. (3852) 240303.
График: Пн-пт.: 9.00-19.00(летний период); 9.00-18.00(зимний период). Сб.:9.00-16.00. Вск.:вых.
Скидка форумчанам: http://altfishing-cl...ulovom/?p=38545
Подарочные сертификаты на любую сумму...

#4 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 852 сообщений
  • сказали "спасибо" 85 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 21 Январь 2016 - 11:22

Так я это водило и гнул.. Просто выразился не так)))

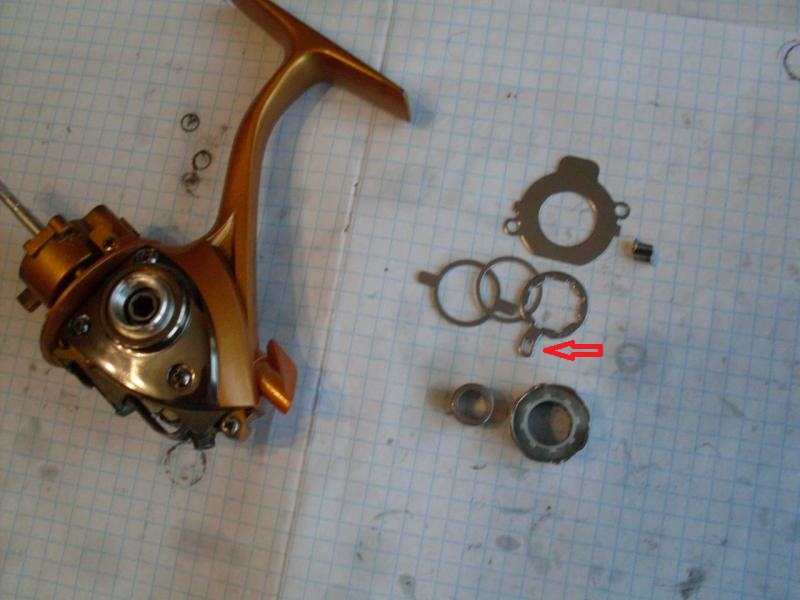

Да нет,я об этом,тут на фото видно,подогнуто

http://altfishing-cl...41927_thumb.jpg

Токо не переборщить,а то при вращении шум будет и подтормаживать.


  • Саня (Консультант) это нравится

#5 Саня (Консультант)

Саня (Консультант)
  • Пользователь
  • 2 987 сообщений
  • сказали "спасибо" 52 раз
  • Дата регистрации:
    27-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 21 Январь 2016 - 11:24

Можно гнуть, как навстречу, так и чуть к телу обгонки... Можно совместить)))

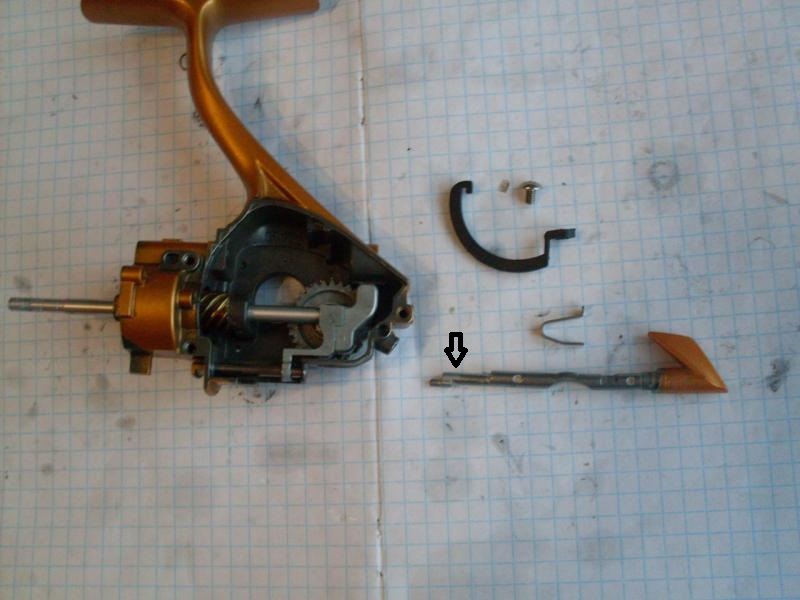

Черная стрелка, показывает, где гнуть..

post-402-0-61189300-1452341662_thumb (1).jpg


Да нет,я об этом,тут на фото видно,подогнуто

http://altfishing-cl...41927_thumb.jpg

Токо не переборщить,а то при вращении шум будет и подтормаживать.

А, ну я другой способ всегда выбирал... Можно и как ты сделать... Только у меня изначально этот шток был изогнут коряво))


Адрес: ул. Воровского, 112. Тел. (3852) 240303.
График: Пн-пт.: 9.00-19.00(летний период); 9.00-18.00(зимний период). Сб.:9.00-16.00. Вск.:вых.
Скидка форумчанам: http://altfishing-cl...ulovom/?p=38545
Подарочные сертификаты на любую сумму...

#6 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 852 сообщений
  • сказали "спасибо" 85 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 21 Январь 2016 - 11:25

Не понял ты меня,эту ЧТУКОВИНУ ваще трогать не нада.

Гнем ВОДИЛО,это кругленькая штучка с ушком,его и гнем.


Сообщение отредактировал kolyan4ik_m: 21 Январь 2016 - 11:27

  • Саня (Консультант) и Последний Праворульщик это нравится

#7 Саня (Консультант)

Саня (Консультант)
  • Пользователь
  • 2 987 сообщений
  • сказали "спасибо" 52 раз
  • Дата регистрации:
    27-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 21 Январь 2016 - 11:27

Не понял ты меня,эту ЧТУКОВИНУ ваще трогать не нада.

Гнем ВОДИЛО,это кругленькая штучка с ушком,его и гнем.

Да я понял уже, когда ты вставил картинку)))) Просто одновременно мы два сообщения написали)))))


Адрес: ул. Воровского, 112. Тел. (3852) 240303.
График: Пн-пт.: 9.00-19.00(летний период); 9.00-18.00(зимний период). Сб.:9.00-16.00. Вск.:вых.
Скидка форумчанам: http://altfishing-cl...ulovom/?p=38545
Подарочные сертификаты на любую сумму...

#8 Саня (Консультант)

Саня (Консультант)
  • Пользователь
  • 2 987 сообщений
  • сказали "спасибо" 52 раз
  • Дата регистрации:
    27-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 21 Январь 2016 - 11:33

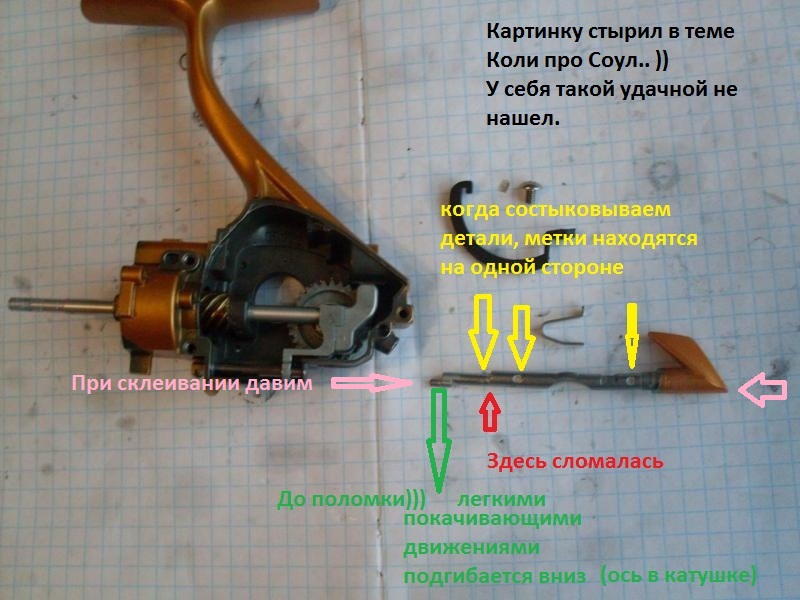

Вот так попонятней будет для всех)))





  • Последний Праворульщик это нравится
Адрес: ул. Воровского, 112. Тел. (3852) 240303.
График: Пн-пт.: 9.00-19.00(летний период); 9.00-18.00(зимний период). Сб.:9.00-16.00. Вск.:вых.
Скидка форумчанам: http://altfishing-cl...ulovom/?p=38545
Подарочные сертификаты на любую сумму...

#9 Саня (Консультант)

Саня (Консультант)
  • Пользователь
  • 2 987 сообщений
  • сказали "спасибо" 52 раз
  • Дата регистрации:
    27-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 21 Январь 2016 - 11:41

Вот и обмен опытом))) Твой способ будет безопасней))) и менее геморный...

Перейду ка я на него)))


Сообщение отредактировал Саня (Консультант): 21 Январь 2016 - 11:41

Адрес: ул. Воровского, 112. Тел. (3852) 240303.
График: Пн-пт.: 9.00-19.00(летний период); 9.00-18.00(зимний период). Сб.:9.00-16.00. Вск.:вых.
Скидка форумчанам: http://altfishing-cl...ulovom/?p=38545
Подарочные сертификаты на любую сумму...

#10 Саня (Консультант)

Саня (Консультант)
  • Пользователь
  • 2 987 сообщений
  • сказали "спасибо" 52 раз
  • Дата регистрации:
    27-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 21 Январь 2016 - 11:58

Не понял ты меня,эту ЧТУКОВИНУ ваще трогать не нада.

Гнем ВОДИЛО,это кругленькая штучка с ушком,его и гнем.

Коль, я чет туплю с утра :D  :D  :D

Случайно залез в соседнюю тему, а Вы там уже это обсуждали)))

Так я вспомнил, что я дайву легалис делал... А там же пластиковое ухо водилы))) Так что только шток гнуть нах)))



Зато теперь узнал технологию для металлических ушей)))


  • kolyan4ik_m это нравится
Адрес: ул. Воровского, 112. Тел. (3852) 240303.
График: Пн-пт.: 9.00-19.00(летний период); 9.00-18.00(зимний период). Сб.:9.00-16.00. Вск.:вых.
Скидка форумчанам: http://altfishing-cl...ulovom/?p=38545
Подарочные сертификаты на любую сумму...

#11 Саня (Консультант)

Саня (Консультант)
  • Пользователь
  • 2 987 сообщений
  • сказали "спасибо" 52 раз
  • Дата регистрации:
    27-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 21 Январь 2016 - 12:04

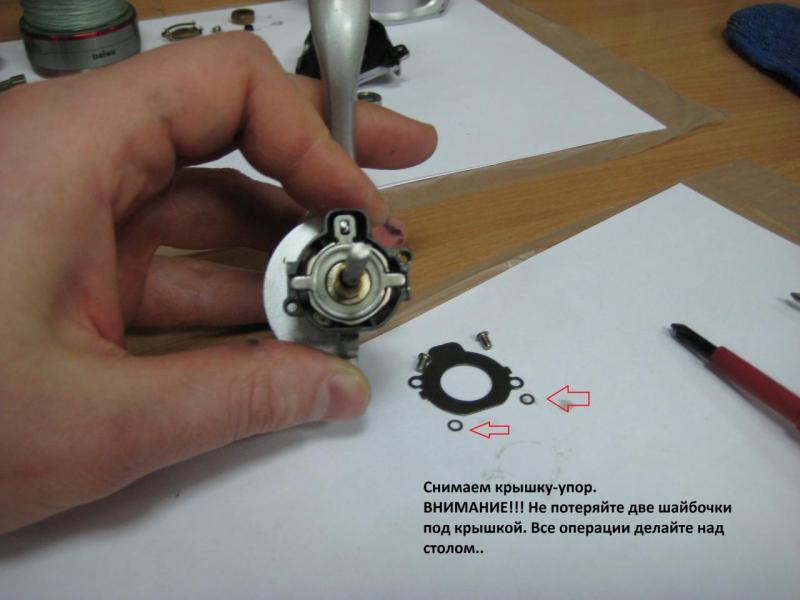

ВОт картинка из моей темы по чистке))



Адрес: ул. Воровского, 112. Тел. (3852) 240303.
График: Пн-пт.: 9.00-19.00(летний период); 9.00-18.00(зимний период). Сб.:9.00-16.00. Вск.:вых.
Скидка форумчанам: http://altfishing-cl...ulovom/?p=38545
Подарочные сертификаты на любую сумму...

#12 Dr. Ливси

Dr. Ливси
  • Пользователь
  • 1 522 сообщений
  • сказали "спасибо" 35 раз
  • Дата регистрации:
    01-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 21 Январь 2016 - 13:43



Товарища предупредил про эту ситуацию) Придется поставить пузырь)))))

Надеюсь никому не пригодится :D  :D  :D



Все-таки остались пузыри в заначке, то-то Сергей Николаевич вчера быстро скрылся в кладовке :D


  • Vovan и Саня (Консультант) это нравится

#13 Саня (Консультант)

Саня (Консультант)
  • Пользователь
  • 2 987 сообщений
  • сказали "спасибо" 52 раз
  • Дата регистрации:
    27-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 21 Январь 2016 - 13:51

Все-таки остались пузыри в заначке, то-то Сергей Николаевич вчера быстро скрылся в кладовке :D

А мы туда часто бегаем)))



По факту - интересно было, какой материал сможет склеить шток... Думал, что эпоксидка не справится.

Для запасного варианта приготовил клей для вклеивания стекол в автомобиле (я на него площадки под хомуты клею, когда инсталы в автомобилях делаю).. но не пригодился...

Читал в инете, что коричневая эпоксидка (подешевле, по-моему 20 модель), с данной задачей не справилась...

Так что адгезия нормальная здесь...

Если ситуация когда-нибудь повторится, сделаю полноценный отчет.. надеюсь этого не будет :blush:


Сообщение отредактировал Саня (Консультант): 21 Январь 2016 - 13:51
