Дайва Калдия Кикс 2500 ,еще один представитель семейства Киксоидов.

Катушка практически аналог Дайва СОЛ,одинаковый корпус,одинаковый механизм.

Некоторые отличия присутствуют,это пластиковый ротор,наличие втулки в узле ролика ЛУ,нет запасной шпули.

Ну и самое кординальное отличие это ЦВЕТ :)

Итак будем разбирать,смотреть.

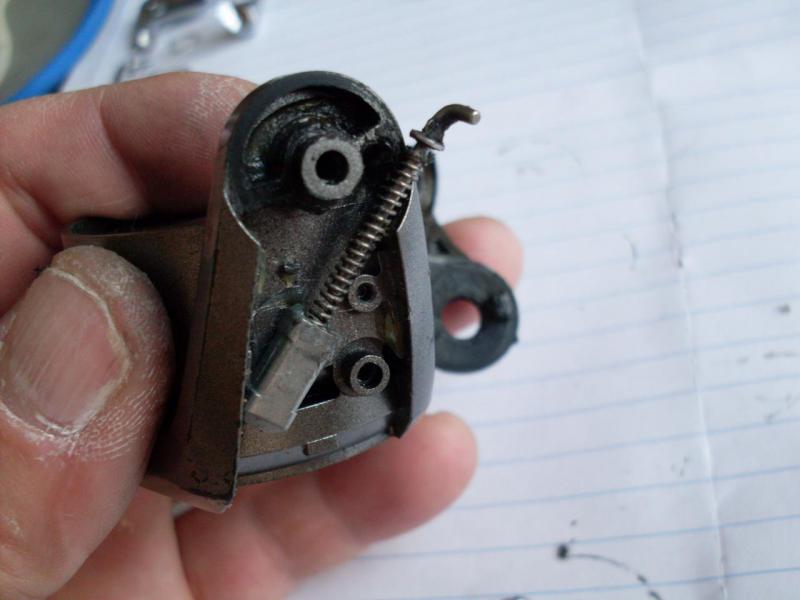

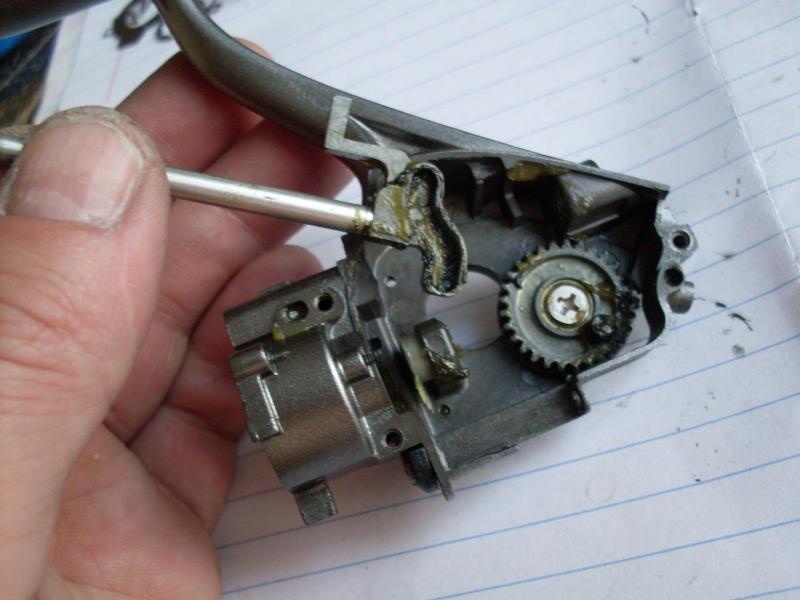

Как видим очень грязный механизм в плечах ротора.

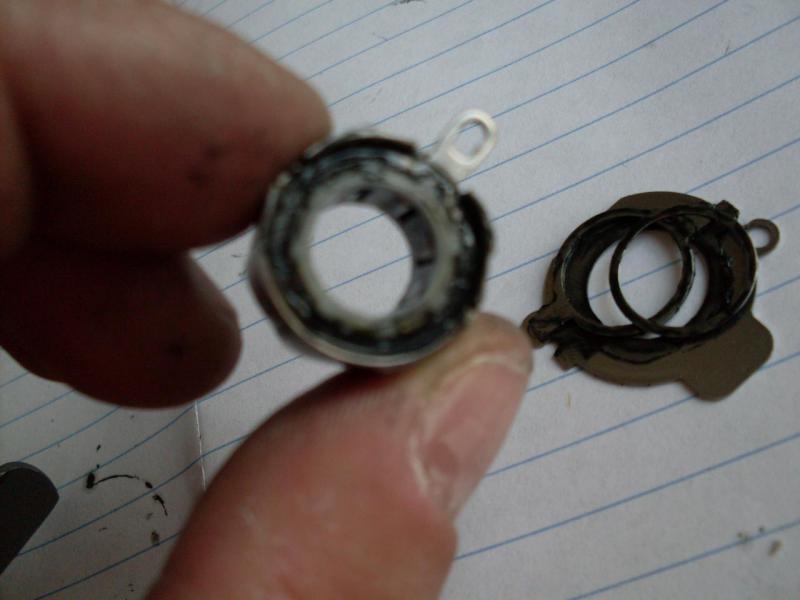

Состояние обгонной муфты оставляет желать лучшего,ничего,все поправимо.


Видны следы выработки и как всегда в катушках Тайландской сборки обильное присутствие смазки.

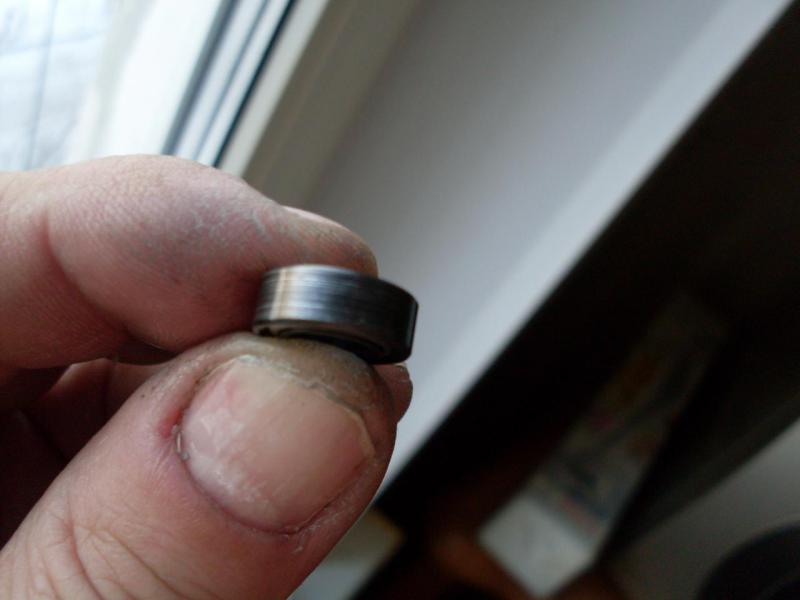

Не понравился один момент,не плотно сидит в посадочном месте головной ШП,видно следы износа

наружней обоймы.Тут уж ничего не поделаешь,неточность в посадочном месте корпуса.

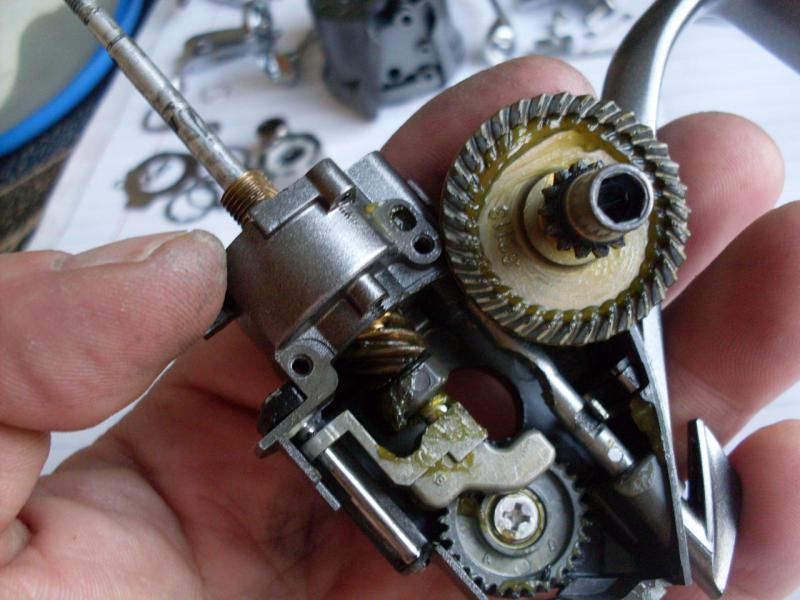

Далее состояние штока,кулисы и паразитной шестерни.

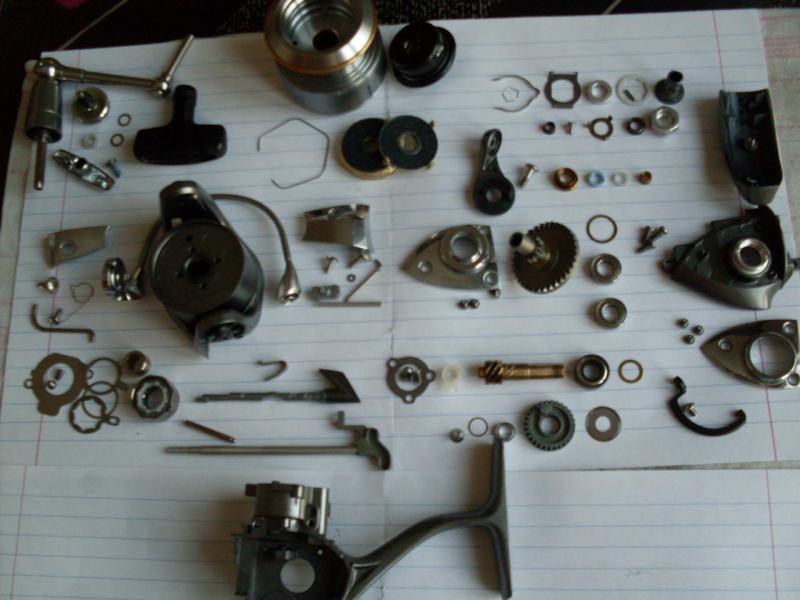

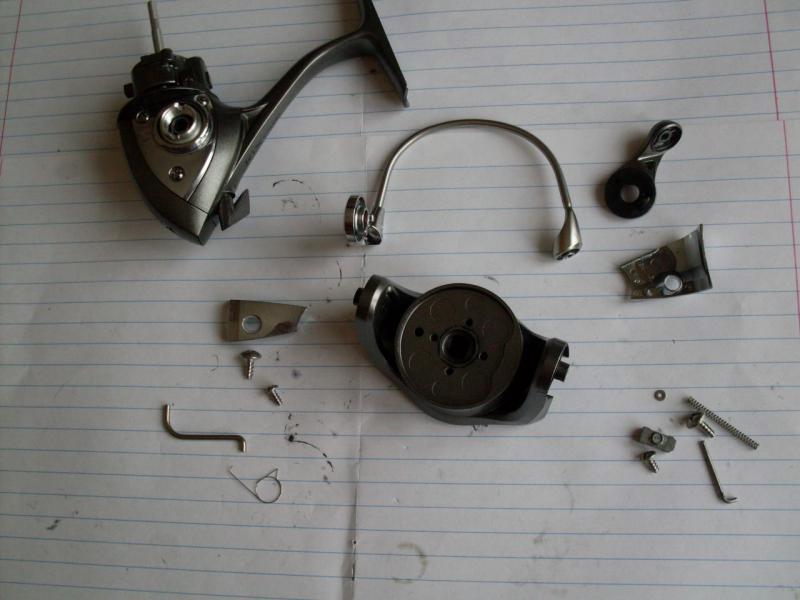

Итак катушка разобрана,будем производить последовательную сборку.


Ставим паразитную шестерню,ее ШП,шайбу под него и пластину под паразитку

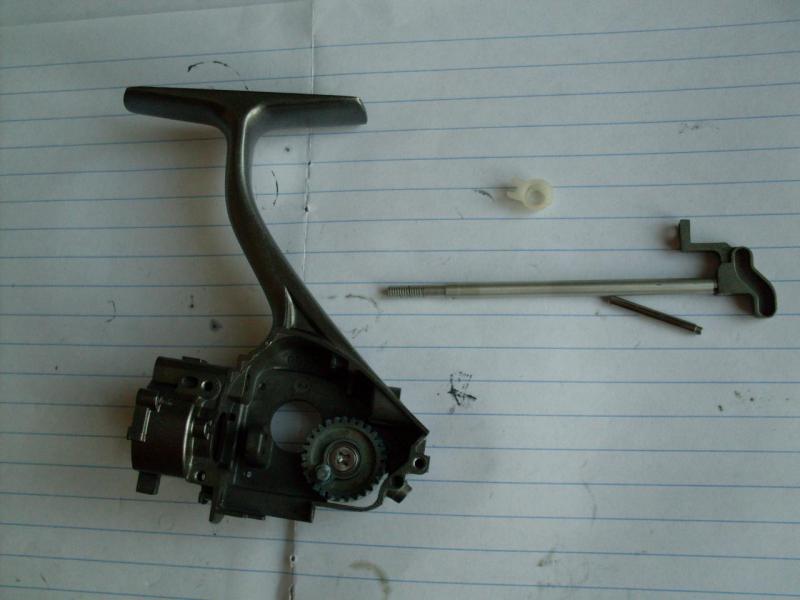

Далее шток с кулисой,ее направляющую и втулку,заднюю опору пиньена в отлив корпуса

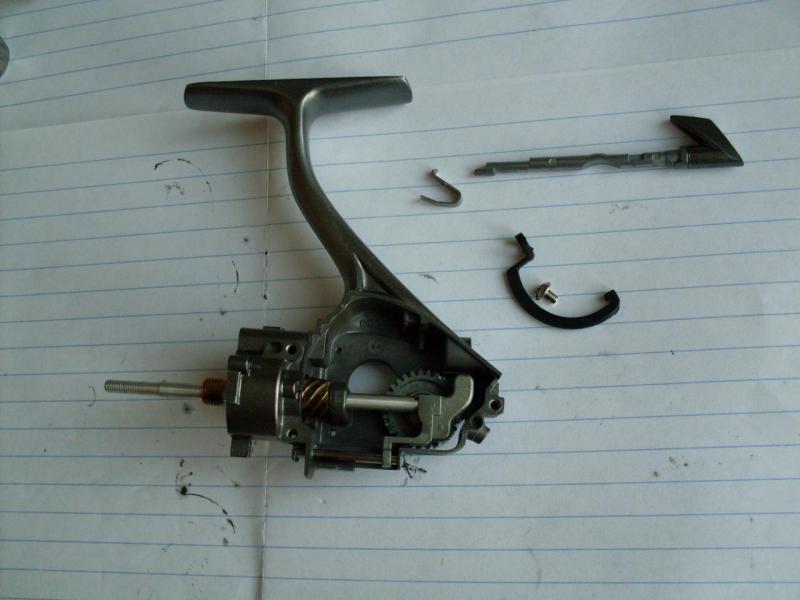

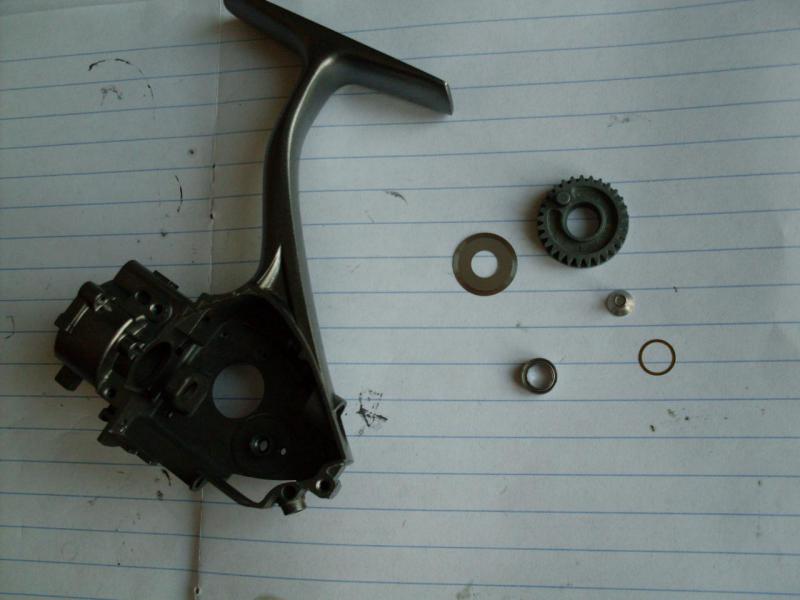

Затем ведомую ,головной ШП,шайбу и фиксирующую пластину


Устанавливаем подтормаживатель ротора и переключатель стопора обратного хода


Затем ведущую шестерню,ее правый опорный ШП и его крышку


Судя по смазке она в катушке родная,но катушку вскрывали,не знаю зачем,может что-то менялось.

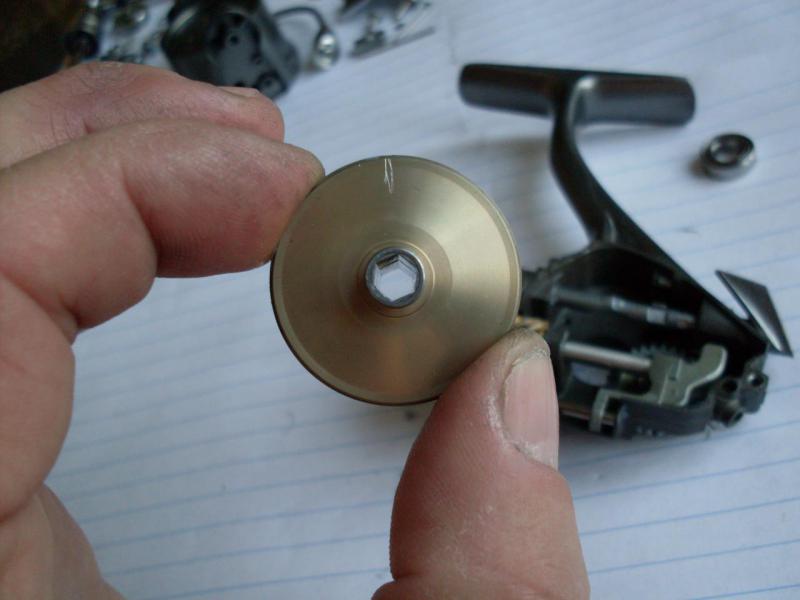

Одно не понятно ,зачем делать такие метки,они здесь совершенно не нужны,передаточное число не четное,

поэтому не обязательно ставить шестерни в первоначальное положение

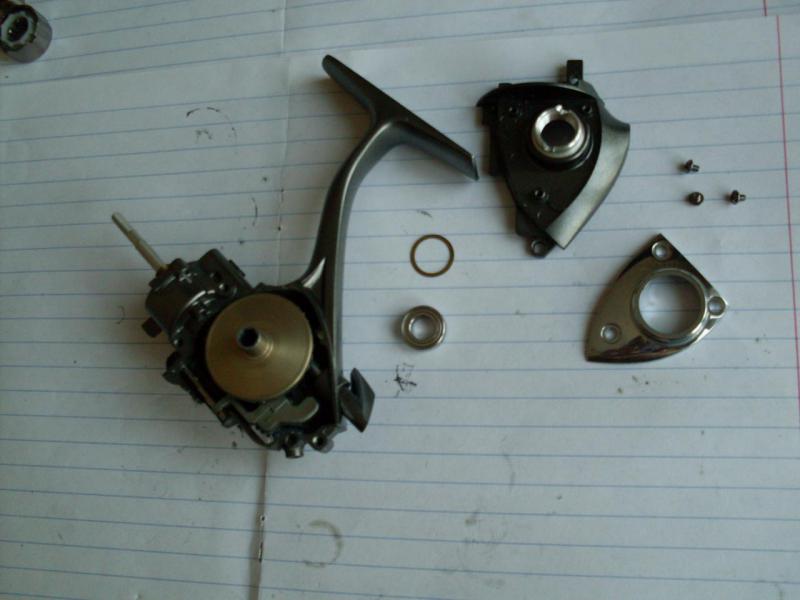

Далее собираем крышку корпуса,не забываем про регулировочную шайбу и устанавливаем ее.

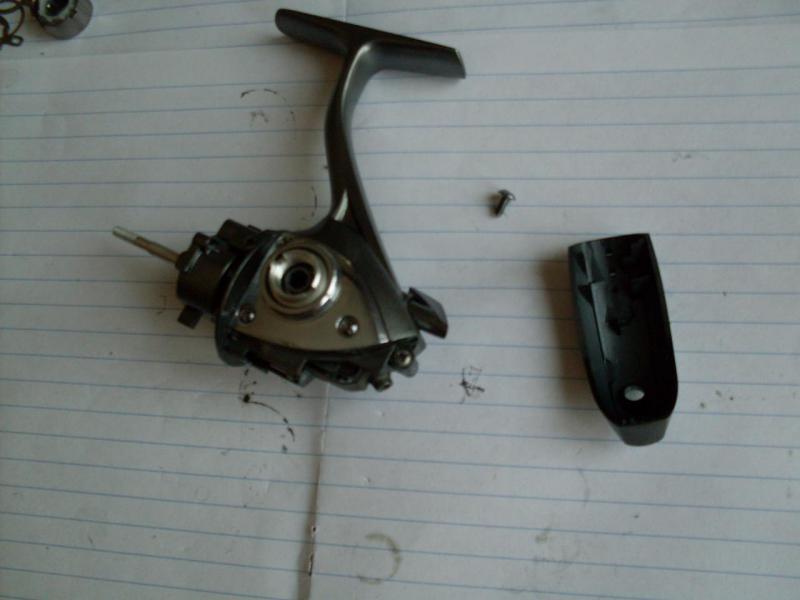

Затем прикручиваем заднюю крышку


Собираем и устанавливаем обгонную муфту

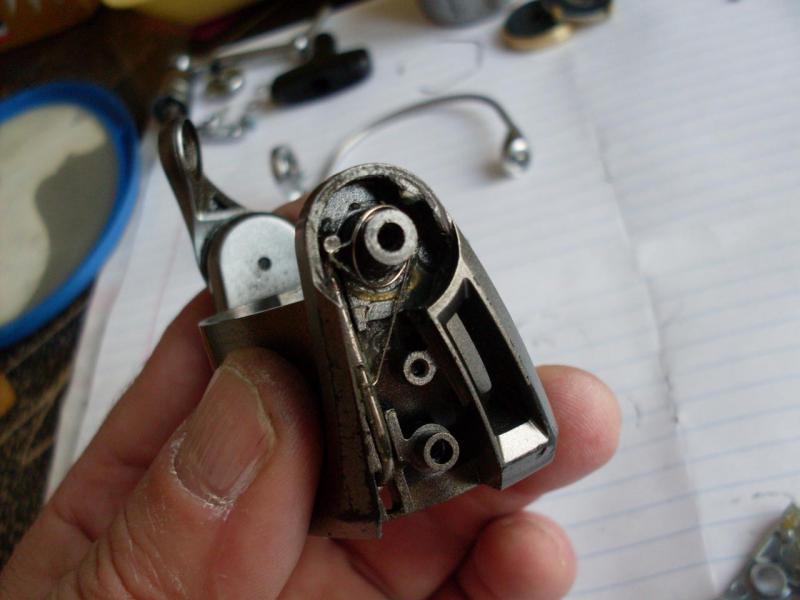

Дело за ротором,собираем поочередно его плечи ,смазываем

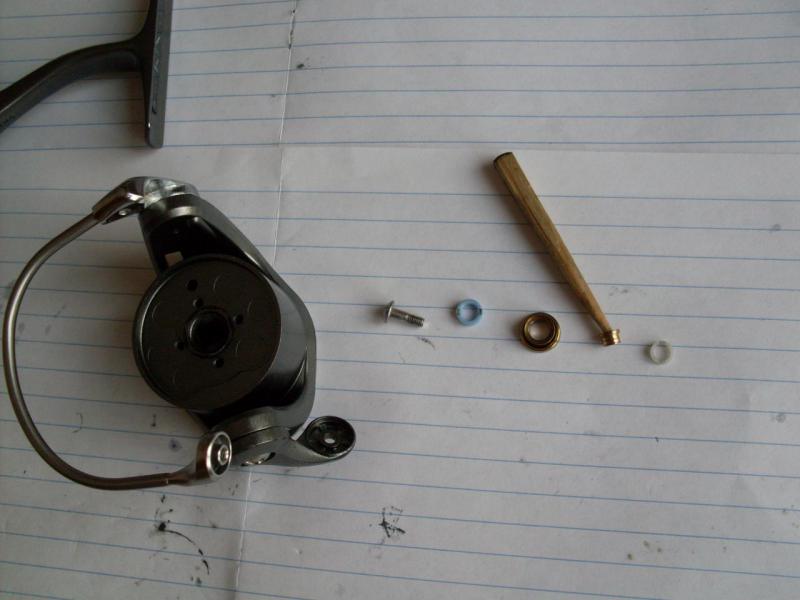

Далее узел ролика ЛУ.

Тут видим небольшую проблемку,немного износилась втулка ролика,соответственно ролик вращается с

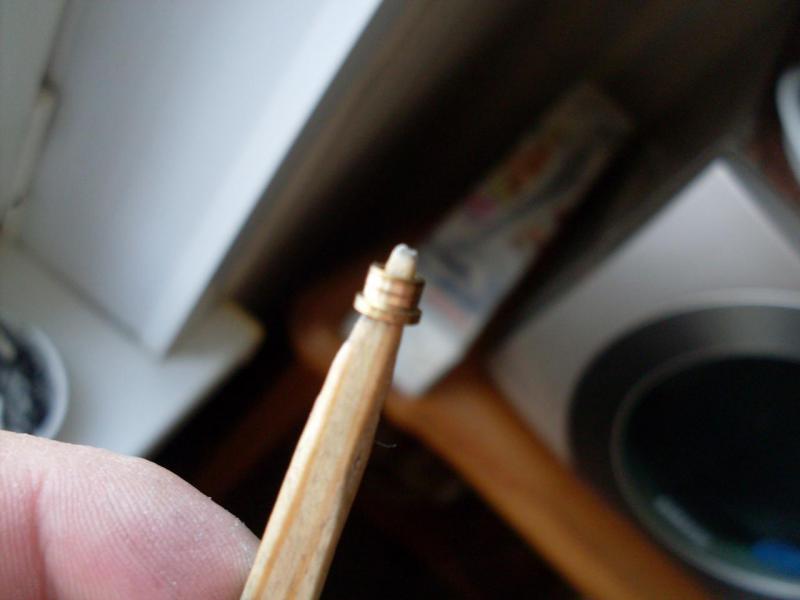

перебоями ,на самом ролике видны следы износа,а вот сама втулка


Втулку меняем на новую.

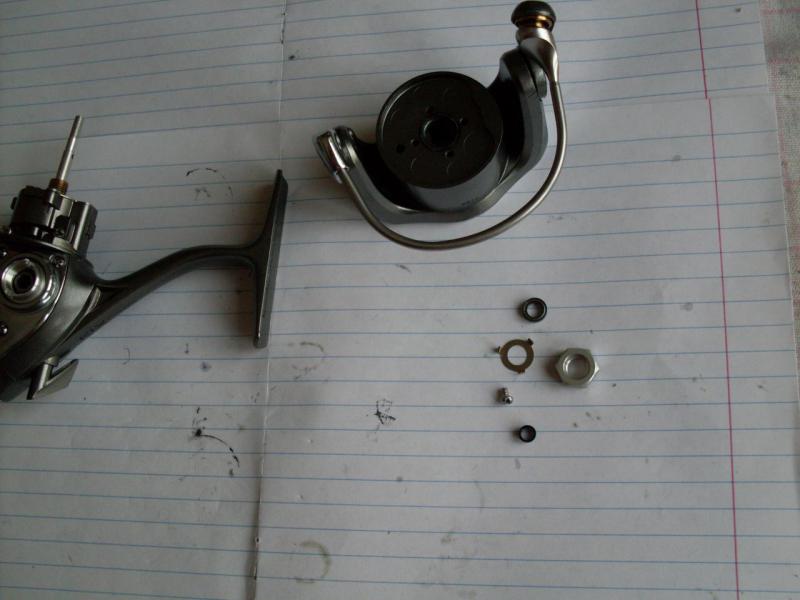

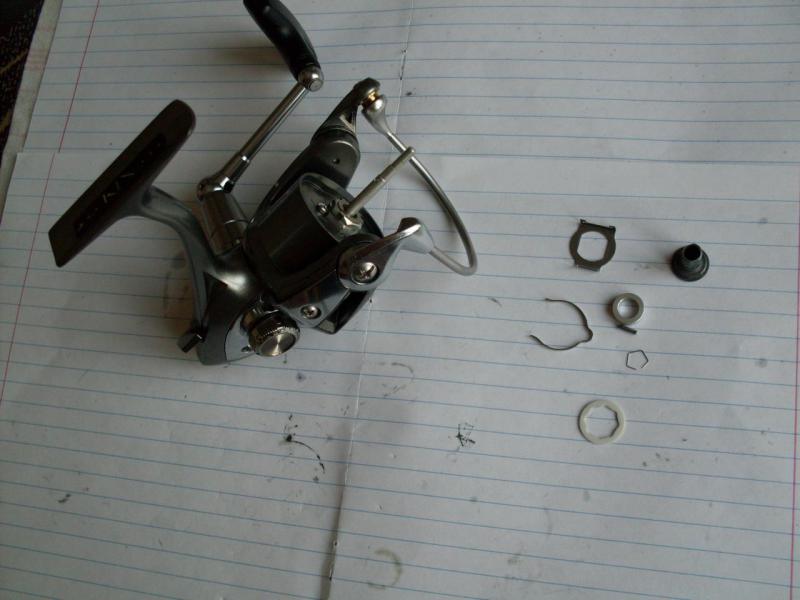

Собираем узел крепления ротора,гайку ,ШП и устанавливаем ротор

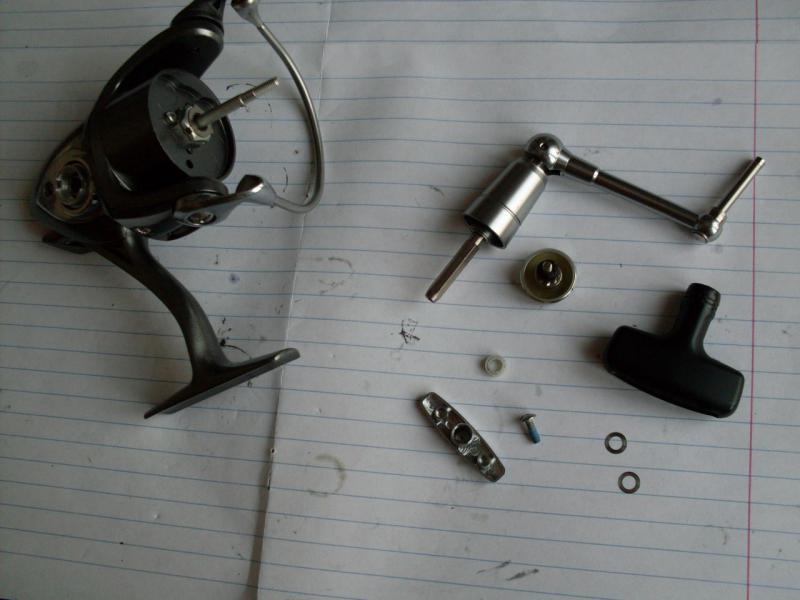

Собираем рукоятку и кноб.Наблюдался люфт кноба,добавим регулировочную шайбу,прикручиваем ручку


Теперь подшпульный узел


Собираем после прочистки шпулю и устанавливаем ее.

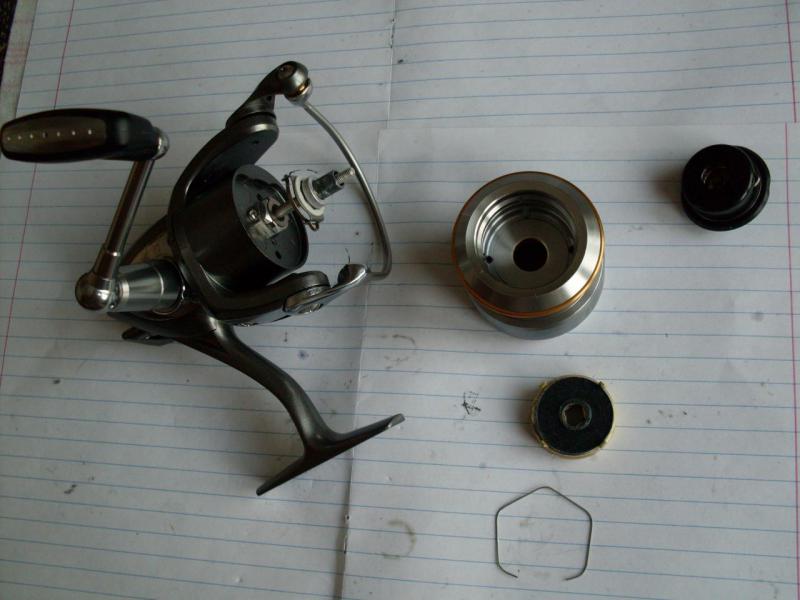

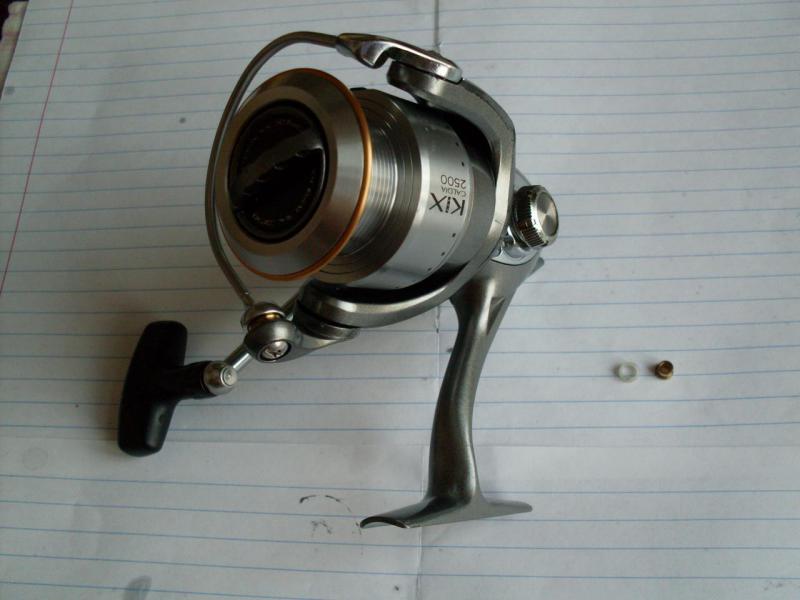

Итак,катушка готова к поимке новых трофеев))))


Всем спасибо!!!



Пы.Сы. Юра,заглядывай почаще в ролик ЛУ(водичка с Ферри) промыл,помазал и вперед.

И про кноб не забывай,там тоже втулка!




  • Nik(дядьКоля), Гость--, Vovan и 8 другим это нравится

Спасибо от 2 Пользователи:
Vovan , Юрок68

#2 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 30 Январь 2016 - 20:34

В догонку.

Лучше бы в ролик ЛУ установить ШП,все таки вращение лучше чем скольжение.

А если есть "лишние" деньги :)  заменить ролик и поставить от обычного Сертейт .


Сообщение отредактировал kolyan4ik_m: 30 Январь 2016 - 22:56

  • нагорный это нравится

#3 Alexey K

Alexey K
  • Модератор
  • 1 334 сообщений
  • сказали "спасибо" 17 раз
  • Дата регистрации:
    24-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Берлин

Отправлено 31 Январь 2016 - 00:52

В догонку.

Лучше бы в ролик ЛУ установить ШП,все таки вращение лучше чем скольжение.

А если есть "лишние" деньги :)  заменить ролик и поставить от обычного Сертейт .

Или вот набор (30 долларей) подшипник в кноб, подшпульный и в ролик.

http://www.hedgehog-....jp/product/767


  • Vovan это нравится

#4 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 31 Январь 2016 - 01:11

Или вот набор (30 долларей) подшипник в кноб, подшпульный и в ролик.

http://www.hedgehog-....jp/product/767

За 30 долларов я их надфилем выточу :)

Можно управиться в три раза дешевле.
