Всем привет!

Вот и наступило время приводить свои летние снасти в порядок,подготавливать к следующему сезону

жидкой воды.

Прибыла на ТО катушечка  Шимано Техниум 1000FB.

По внешнему виду катушка видавшая многое)))

Сильное шуршание во время вращения и жалоба владельца на отсутствие вращения ролика ЛУ.

Итак будем разбирать,смотреть.

Начнем с ролика из любопытства:



Механизм ролика в ужасном состоянии,грязный,сухой.

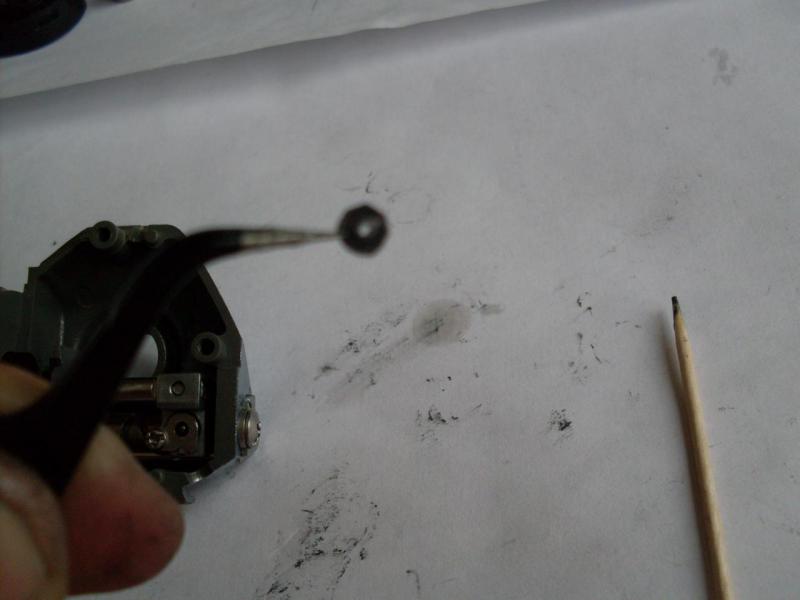

Отмыл немного,на втулке отчетливо видны следы износа:


И как следствие пропил самого ролика:


Сколько об этом писалось,нужно следить,открутил,помыл,помазал,делов на десять минут,а теперь

только замена.

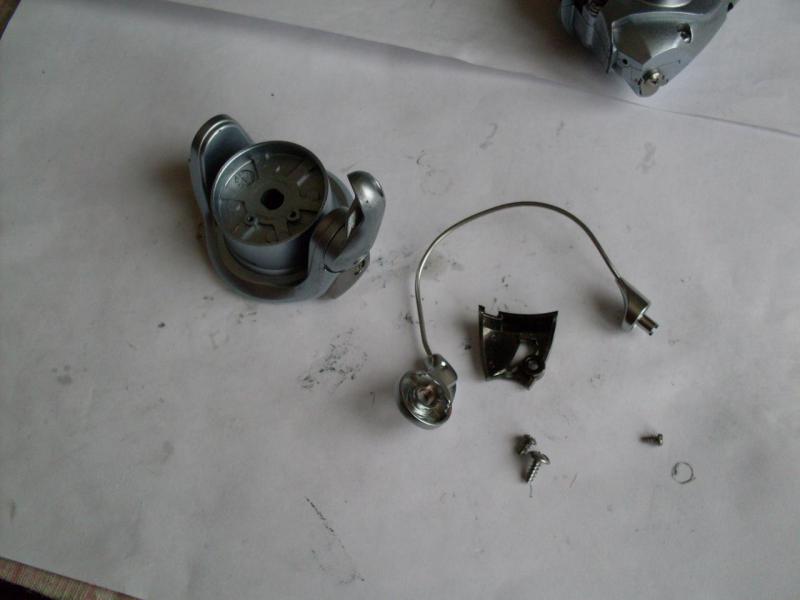

Разбираем ротор дальше

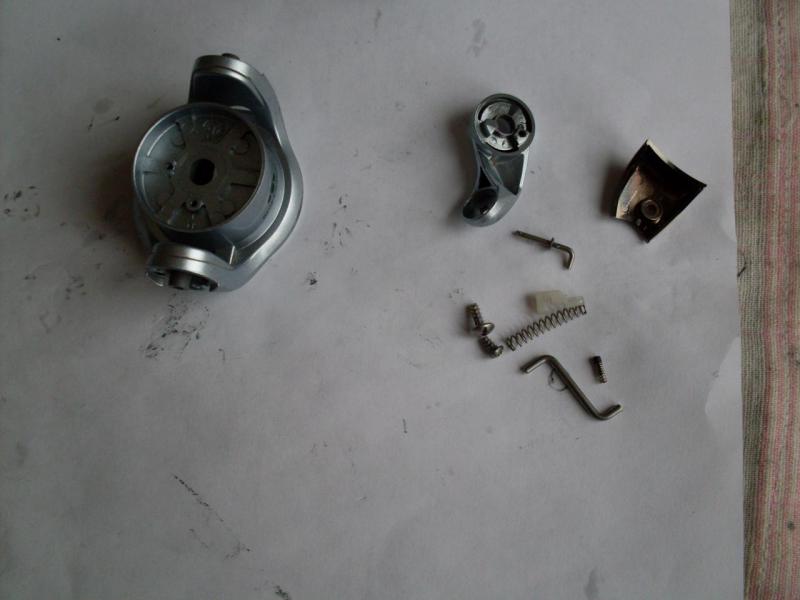

Видим наличие грязи в механизме сброса дужки.

Под ротором картина не лучше

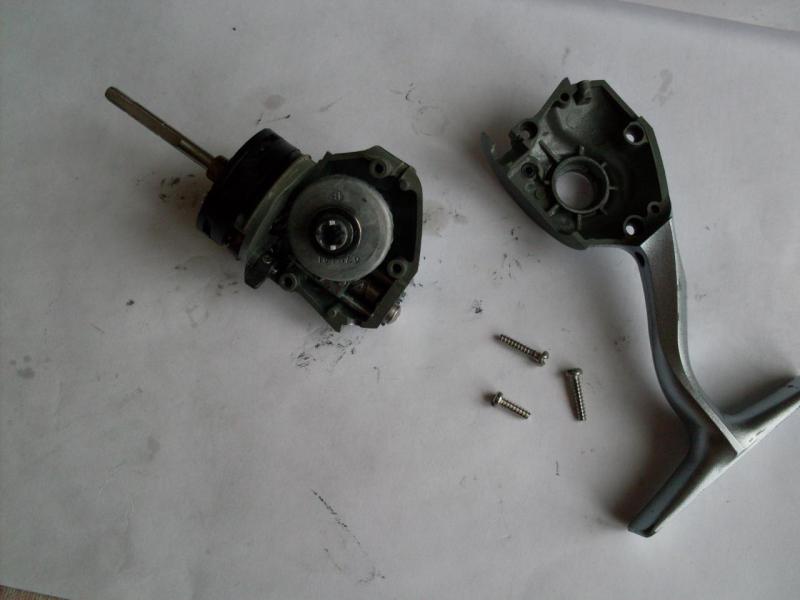

Разбираем,видим состояние механизма катушки


Слов НЕТУ!

Разбираем далее,приводим зап.части в надлежащий вид


Все отмыто,начинаем последовательную сборку катушки.

Немного оговорюсь сразу.

Состояние ГП оставляет желать лучшего,износ,есть задиры.К сожалению на моем фотике не сделать макро-съемку,

чтобы было видно,но поверьте на слово это так.

Состояние головного ШП и левого опорного ведущей не важнецкое.Шуршат оба,причем заметно.

Под замену к сожалению не данный момент нет,но припереть можно.

Вопрос в другом,стоит ли заморачиваться по этому поводу.Я бы на месте владельца "докатал" бы уже до талого и

задумался о приобретении новой.Хотя решать конечно ему.

Итак поехали.

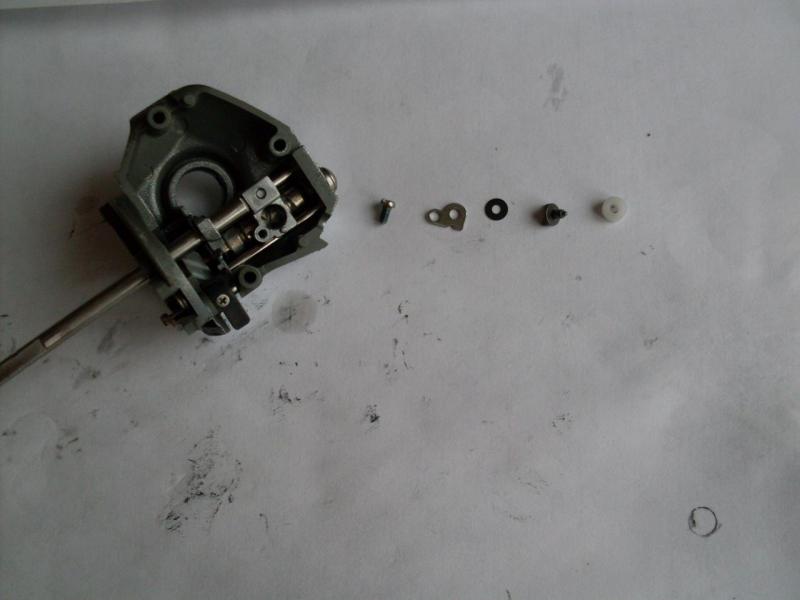

Устанавливаем переключатель стопора обратного хода

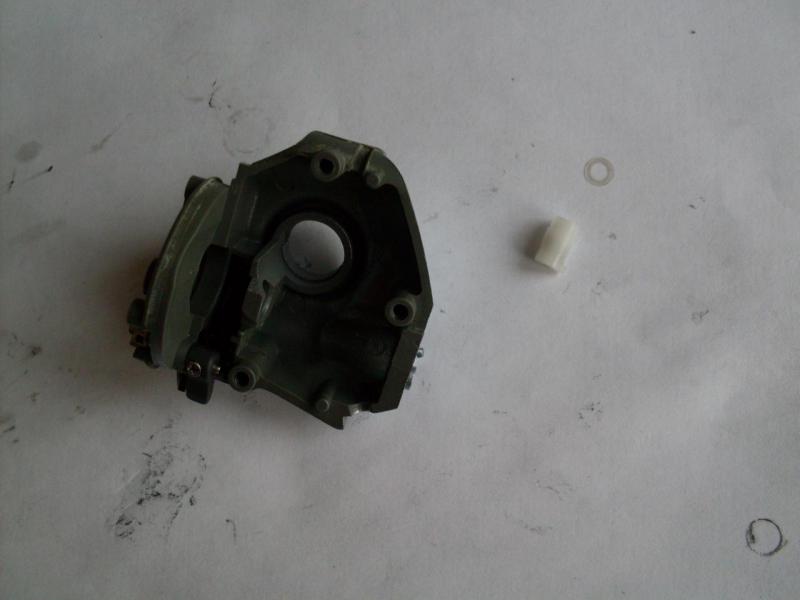

Втулку,переднюю опору червячного вала

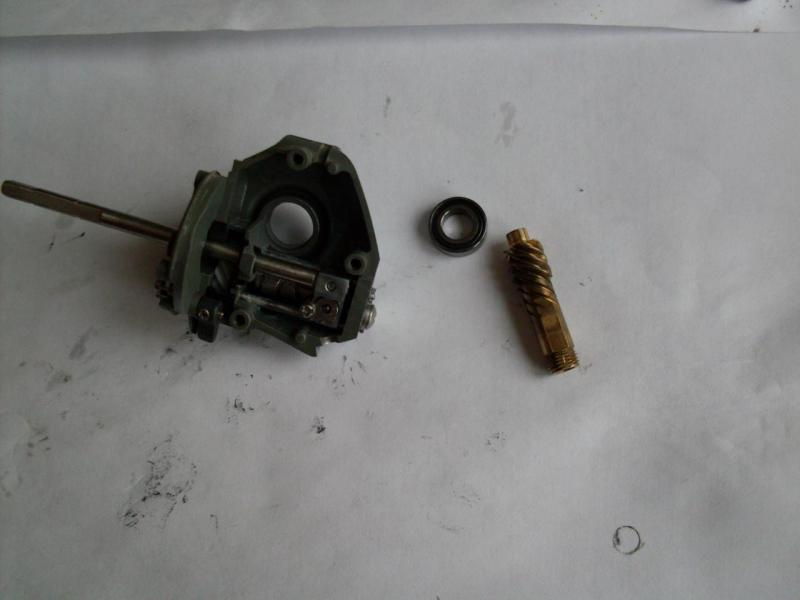

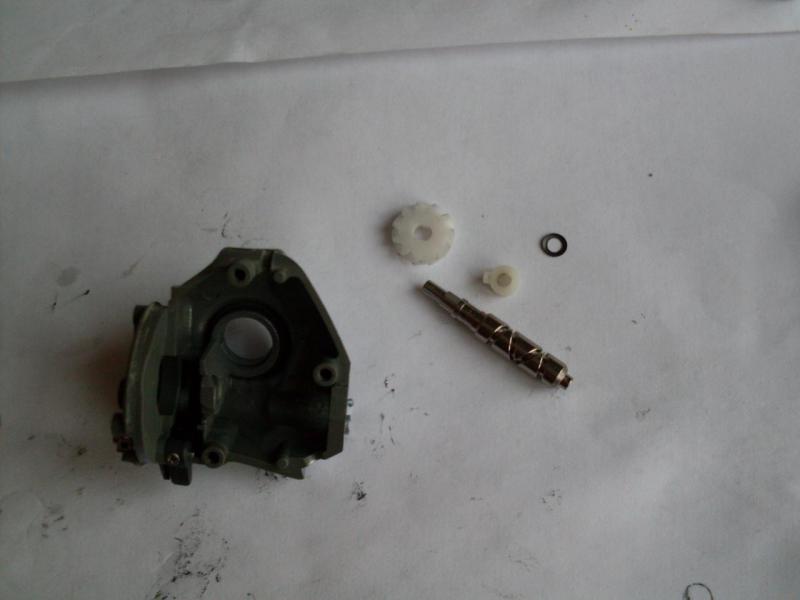

Далее сам червячный вал,его шестерню,заднюю опору(втулку) и шайбу

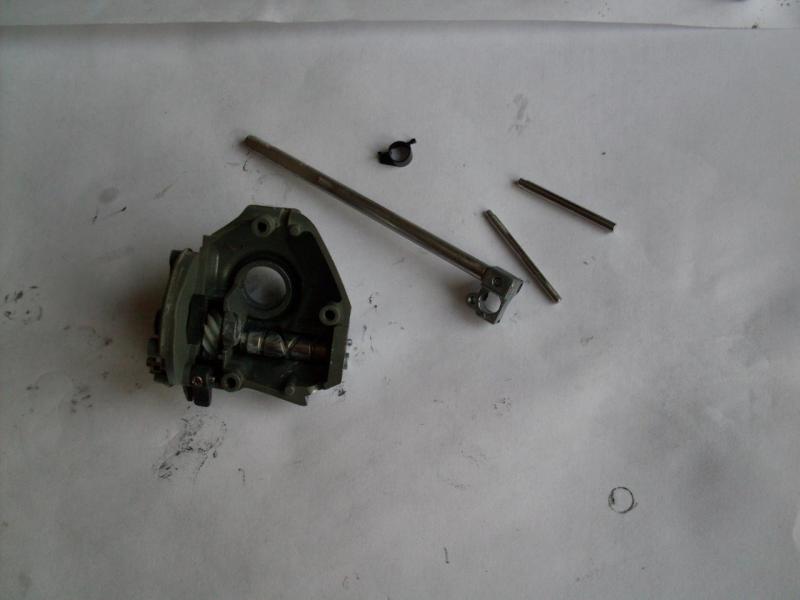

Затем шток,направляющие каретки и заднюю опору ведомой(пиньена)

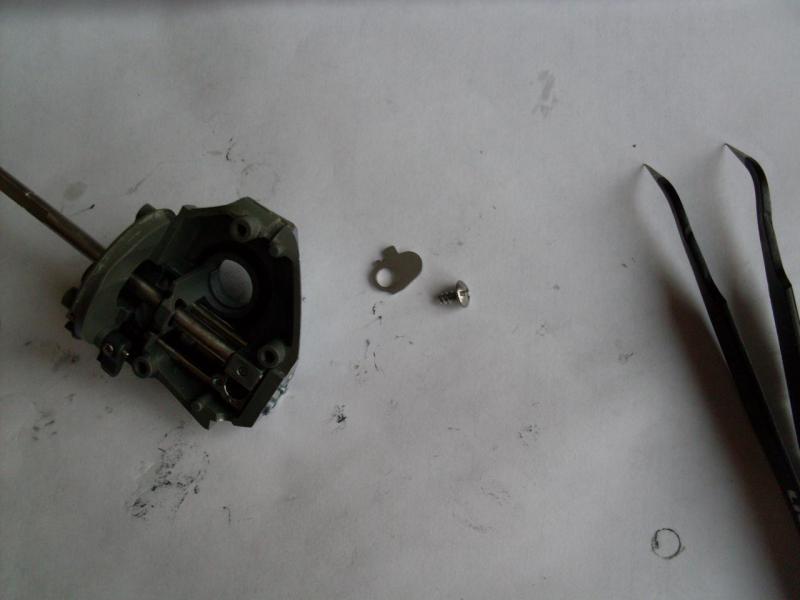

Закрываем пластиной червячный вал и направляющие


Собираем каретку(вилка,втулка,шайба,прижимная пластина)


Кто-то очевидно пытался подобрать люфт вилки,поставили доп.шайбу непонятно из чего сделанную.

Делать этого не нужно,дабы не задавить вилку ,люфт у нее должен быть,иначе будет царапать по пазам червяка.


Мы ее уберем.

Далее очередь за ведомой и головного ШП,устанавливаем


Затем обгонная муфта и ее втулка

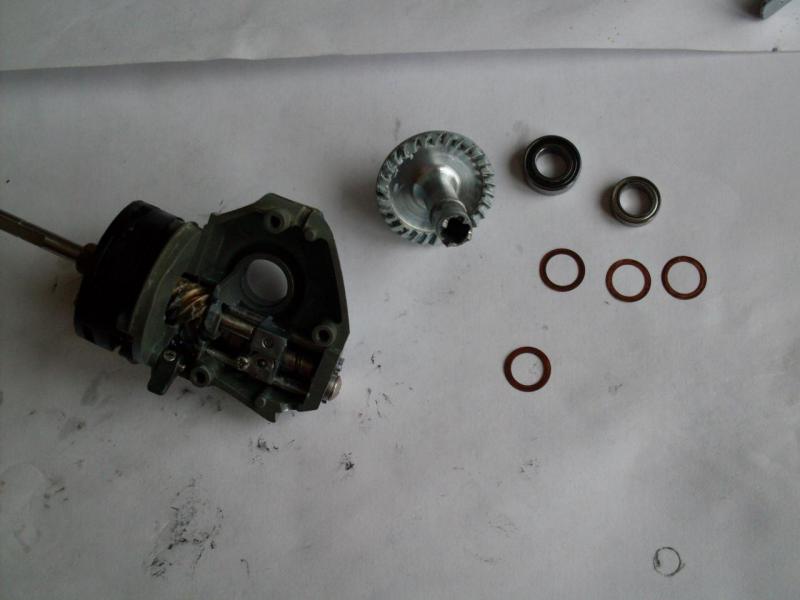

Ведущая с ее опорными ШП и регулировочными шайбами зазора ГП


Закрываем крышку


Принимаемся за ротор,собираем сторону с рычагом ролика ЛУ и механизмом самосброса дужки.


Крепим дужку и декоративную накладку


Собираем узел ролика ЛУ,пока то что есть и ждем зап.частей на замену.


Устанавливаем заднюю декоративную крышку


Прикручиваем ротор,делаем рукой несколько оборотов и затягиваем до конца крышку корпуса


Подшпульный узел


Собираем после промывки  и смазки тормозов шпулю и устанавливаем ее


Прикручиваем на место ручку


Кноб в данной модели не разборный.

Итак катушка исключая небольшие недоделки готова к эксплуатации.

Все поправимо)))




Владельцу удачи в новом сезоне,успехов в заработной плате для приобретения новой катерины!!!

Всем спасибо!

Пишите,звоните.....

Всегда!



Пы.Сы. После сборки естесно ощутимое шуршание осталось,через корпус очень хорошо передается

звук и шелест подшипников.А в целом вращение легкое,ровное.

Но не смертельно,на рыбалке думаю будет не так заметно....


Сообщение отредактировал kolyan4ik_m: 28 Октябрь 2016 - 18:58

  • Дмитрий, melita, mAjoR и 4 другим это нравится

#2 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 841 сообщений
  • сказали "спасибо" 81 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 31 Октябрь 2016 - 12:50

Ролик ЛУ заказал.

Продолжение следует.....


  • mAjoR это нравится

#3 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 841 сообщений
  • сказали "спасибо" 81 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 08 Ноябрь 2016 - 15:40

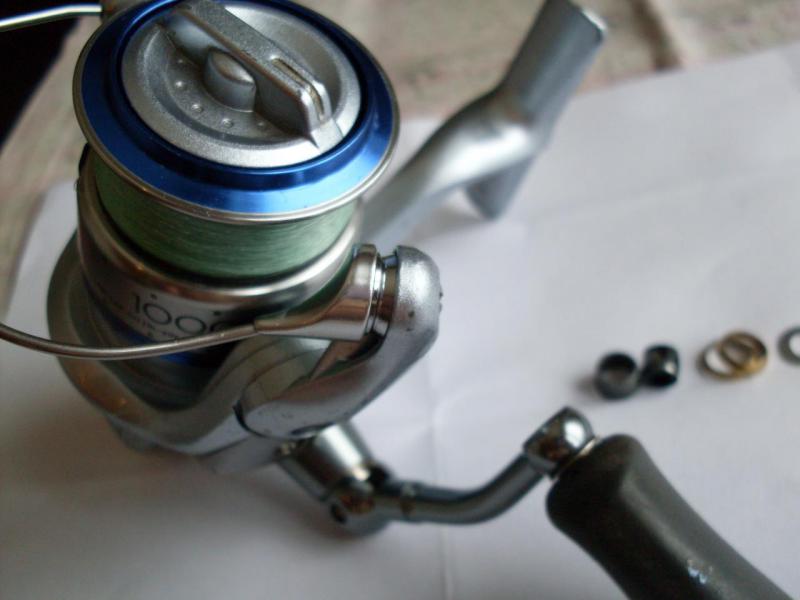

Ролик приехал!
