Сообщений в теме: 84

[VASILILYAI]

у меня обычная ПВХашка, со способом крепления определился(фоты вечером), интересен немного другой вопрос: куда лучше установить штангу трансдьюсера, на том месте где должон быть транец, или на борт лодки(точнее куда правильно)?

[Rogalev]

у меня обычная ПВХашка, со способом крепления определился(фоты вечером), интересен немного другой вопрос: куда лучше установить штангу трансдьюсера, на том месте где должон быть транец, или на борт лодки(точнее куда правильно)?

на транец по-дальше от винта, если таковой имеется

[VASILILYAI]

я так понял что устанавливать лучше с зади лодки а не по борту? транца у меня нет(фрегат м3)

ну и фоты

[Последний Праворульщик]

Если на вёслах - хоть спереди вешай.

[zhdan4ik]

я прямо к транцу саморезами прикрутил безо всяких там доп.креплений - работает на ура на 40км/ч.

[Serega_22]

я на 3М застежку прилепил. держится отлично и на скорости тоже.

[DSA]

прикольно  , первый раз такое вижу

подтверждаю, держится мертво, в живую видел на его селвераде

[Serega_22]

подтверждаю, держится мертво, в живую видел на его селвераде

я ее ниже переставил так что сейчас и на скорости глубину показывает

[Перспективный]

То что не оторвётся, это понятно. Если датчик будет "дребезжать"  картинка на экране будет не лучшая...

[Serega_22]

вот, всё зафотал

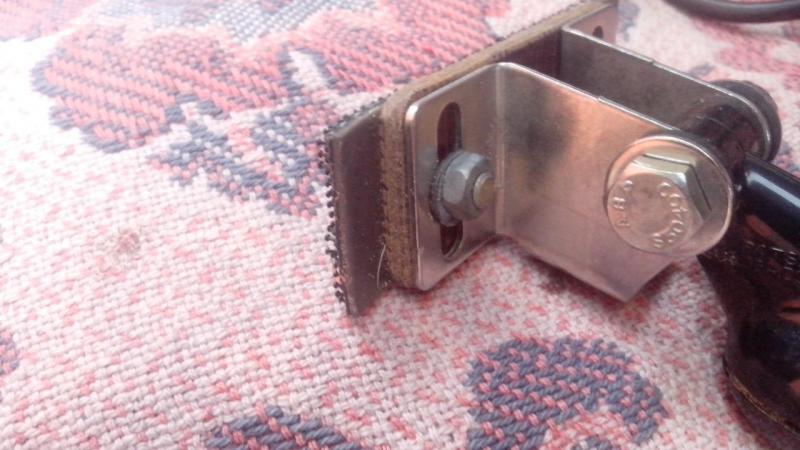

датчик крепится на пластину текстолита, а застежка на текстолит. вот так



вот такая застежка



убираем защитную пленку

обезжириваем поверхность,прицеливаемся и чпок... приклеиваем на место.





Если датчик будет "дребезжать" картинка на экране будет не лучшая...





нормальная картинка. ну для пущей надежности площадку можно сделать побольше, закрепить на 4 болтика и застежку вырезать по размеру площадки.

[НЕМО]

это и есть двухсторонний скотч , просто он одной стороной уже приклеен , я такую и имел в виду . . спс , за подробные фотки . качество картинки не страдает из-за вибрации ?

[Serega_22]

качество картинки не страдает из-за вибрации ?

нормально вроде

[кабан]

А на сам баллон такую можно приклеить?

[Борисыч]

сфотаю. сам датчик крепится на пластину текстолита болтами, а липучка на текстолит.

лодку собираешь с датчиком, или снимаешь?

[Serega_22]

лодку собираешь с датчиком, или снимаешь?

снимаю конечно

[Noob]

А на сам баллон такую можно приклеить?

Вот тоже задался этим вопросом, ответил бы кто-нибудь.

[Дмитрий71]

Я прикреплять по видео с инета ровно по срезу дна пвх лодки слева от мотора поехал фонтан петух появился высотой 1.5 метра , поднял выше фонтан исчез но когда на глисс иду на эхолоте инфы нет , сплавом плыву норм все показывает походу на реке его надо пробывать упускать прям на ходу выше ниже

[doc22]

На предыдущей лодке (с навесным транцем) датчик от эхолота вставлял под пол (был пол-книжка). Для этой цели в полу в 15 см от борта, под задней банкой, пришлось делать отверстие и чуть дальше со стороны дна полукруглое углубление по форме датчика. Сам датчик при сборке лодки вставлялся и при разборке - убирался. Показывал через ПВХ нормально.

На новой транцевой лодке поначалу хотел сделать также. Однако, решил пол не трогать и, затем, пришло приемлемое решение для крепления на транец. Главное требование - простой и быстрый монтаж-демонтаж, мин вес и простота конструкции.

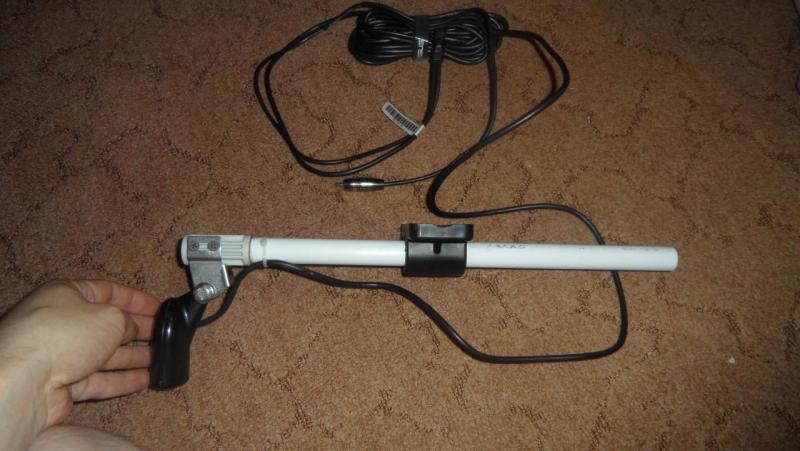

Потребовалась труба ПВХ 20-25 см, болт с гайкой на 6 и все (да, еще включенная газовая комфорка). Детали крепления самого датчика из комплекта не понадобились.

Место крепления - тоже, где крепятся транцевые колеса.

В торце трубы был сделан вырез 5-8 мм в ширину и 1-1.5 см в высоту - для того, чтобы ножка эхолота глубже влезла в просвет трубы. Для этой-же цели низ трубы нагрет над комфоркой. После разогрева труба становится пластичной и ножку эхолота можно плотно посадить в трубу. После остывания трубы обжимает плотно ножку. Делаются отверстия в трубе, чтобы дополнительно через штатное отверстие в ножке продеть болт и основательно закрепить конструкцию. Для перестраховки болт обмазан пластиком из клеевого пистолета.







[Последний Праворульщик]

Если не забуду сфотать - выложу свою конструкцию. Тоже долго экспериментировал со штангами. В итоге, в крепеже подобрал пластину, сделал быстросъёмное крепление к транцу(на рым-болт с упором в кронштейн колёс), сам датчик в воде, но спрятан за кормой(транцем) и не подвергается воздействию встречного потока, отлично кажет и не глючит на скорости(до 33 км/ч - больше пока не испытывал).

[Serega_22]



Место крепления - тоже, где крепятся транцевые колеса.



фонтан есть на скорости?
