Сообщений в теме: 84

[doc22]

фонтан есть на скорости?



Нет, от датчика нет. На глиссе показывает нормально. Установил так, что нижняя плоскость датчика находится в плоскости днища, или возможно совсем немного (на 2-3 мм) выступает.

[Ochkaric]

В Капитане присмотрел вот такую, кто-нибудь юзал, что скажете?

к

[DSA]

В Капитане присмотрел вот такую, кто-нибудь юзал, что скажете?
к

пользуюсь таким три сезона, полет нормальный.

[Ochkaric]

Хорошая вещь.

пользуюсь таким три сезона, полет нормальный.

Убедили

[miniGRED]

Всем добрый вечер) На днях был приобретен эхолот и первым делом стал вопрос крепления датчика) Прочитав множество информации было решено сделать "что-то", а не крепить на транс стационарно)

И так, за работу:

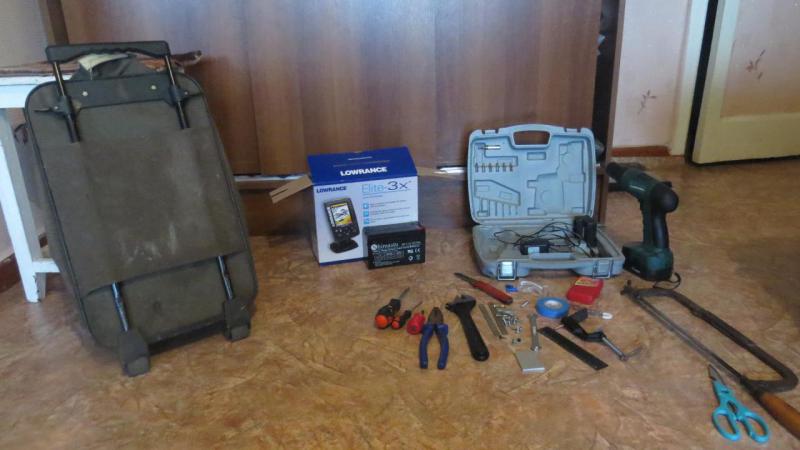

Дома было найден подручный материал: старый "чемодан", крепеж, аллюминевая пластина, ну и инструмент)

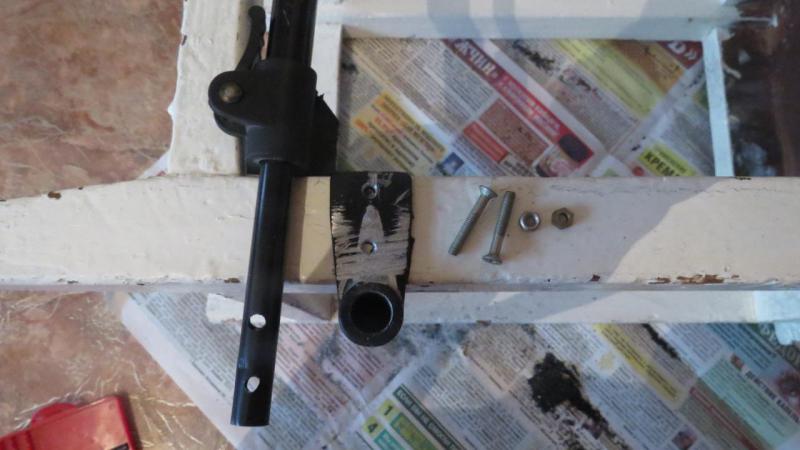

Варварски расправившись с чемоданом,были сняты выдвижные ручки и распиленны попалам:

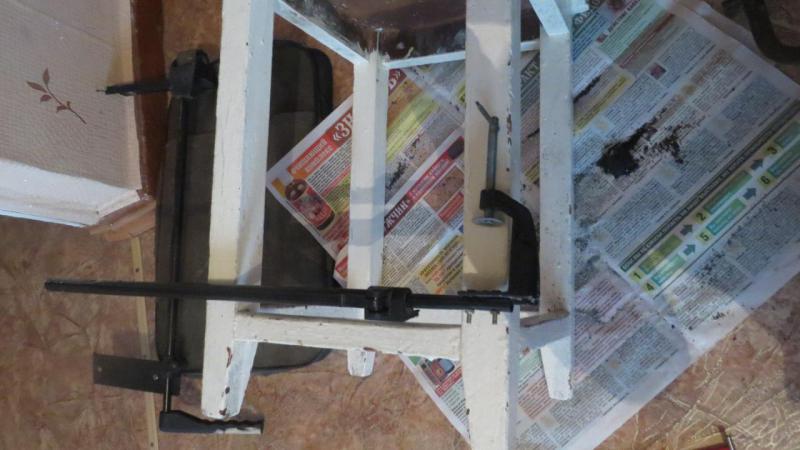

Затем немного "модернизации"  крепления к трансу:

Осталось только сделать пластинку для крепления самого датчика и готово)

Все абсолютно бесплатно, немного времени и желание, осталось поймать большую рыбу))))

P.S. Это первое сообщение, вроде в ту тему написал)))

Сообщение отредактировал miniGRED: 24 Апрель 2015 - 22:16

[Chaynic]

Это первое сообщение, вроде в ту тему написал)))

Тема конечно та, но сигнал от датчика на ходу(глиссе) будет пропадать.

[Кержак]

Тема конечно та, но сигнал от датчика на ходу(глиссе) будет пропадать.

Почему? Штанга же телескопическая, датчик вроде будет ниже ватерлинии, или еще есть нюансы?

[Chaynic]

Штанга же телескопическая

Точно, не понял сразу.

[TUNEZ]

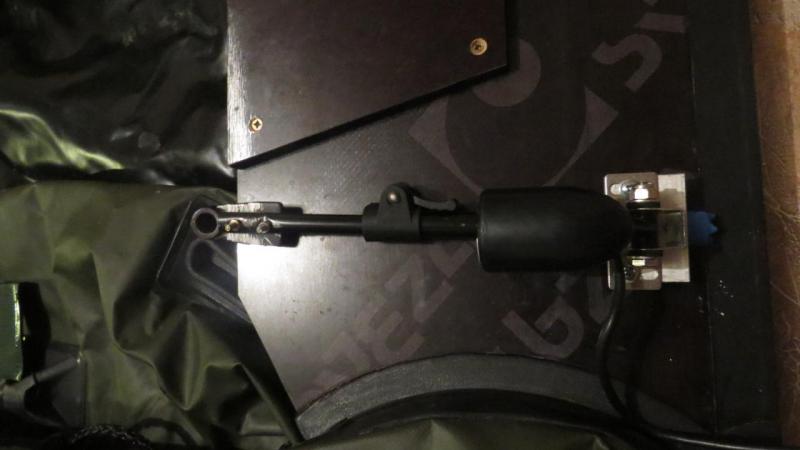

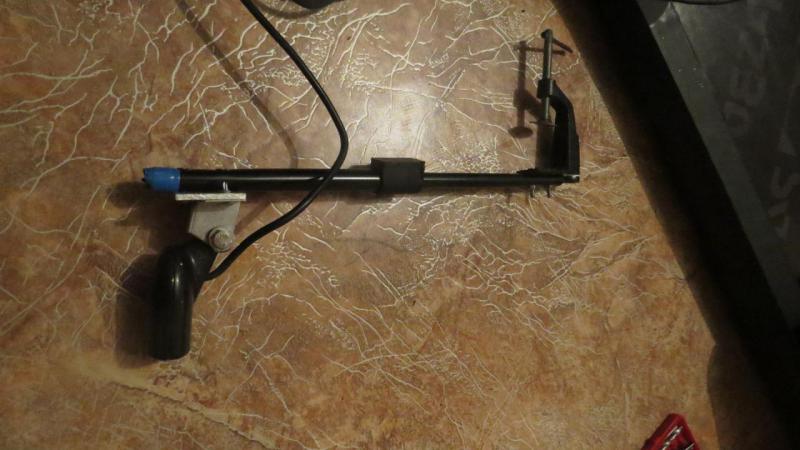

Давно смотрю темы на правильное размещение ништяков, решился тоже сделать себе. Так как лодка у меня совсем малюсенькая, вопрос размещения весьма актуален. Вообщем эхолот не фонтан, но свою функцию наверное выполняет. Валялась струбцина, от ссср-овской лампы которая крепиться к столу, добротная, мощная. От неё и начал плясать, замерил транец, отпилил профильную трубу, на концы трубы поставил заглушки, труба была с отверстиями, в которые потом вставил волговские клипсы и пропустил в них кабель, что бы не телепался. Затем из пластины 3мм, вырезал крепление для датчика, и быстенько газом её приварил. Иду в авто отдел и покупаю крепёж за 350 руб для навигатора, всё это дело собираю и получается такая штука. Снимается одним движением винта, вся конструкция. Спасибо за внимание.











[Vladich]

Зачетное рукоделие. Но пока слабо понимаю, как (если спиной вперед грести) увидеть что то в этом экране), и как (если лицом вперед идти) загибать шею назад?

[TUNEZ]

Влад если увидиш мою лодку то поймёш, что как в неё не садись всё будет видно)))

[пенсионер]

косынки резиновые от буля к транцу будут мешать показаниям, если датчик прикрепить над косынкой? Вплотную к ней?

[VASILILYAI]

я на 3М застежку прилепил. держится отлично и на скорости тоже.


попробовал свою конструкцию и выкинул нафиг, а вот липучка для вёсельной самой девке огурец, прикрепил прям на шов пол-баллон, всё кажет и не мешается совсем

[таёжник]

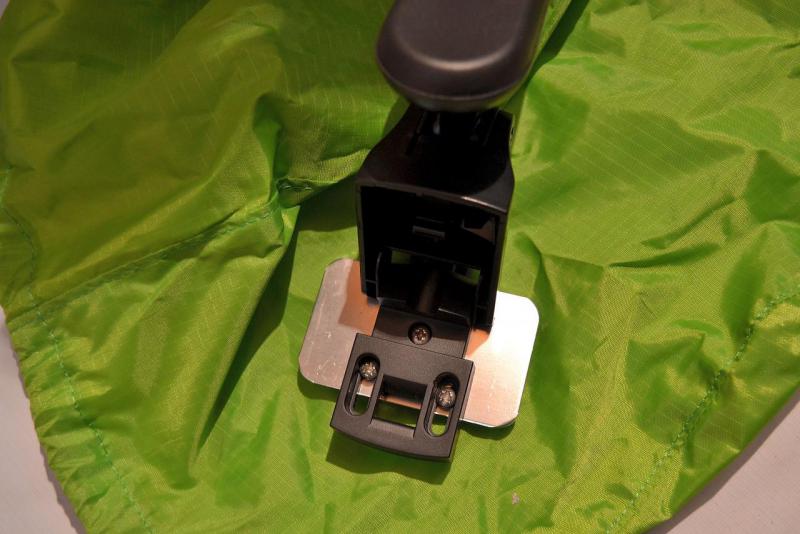

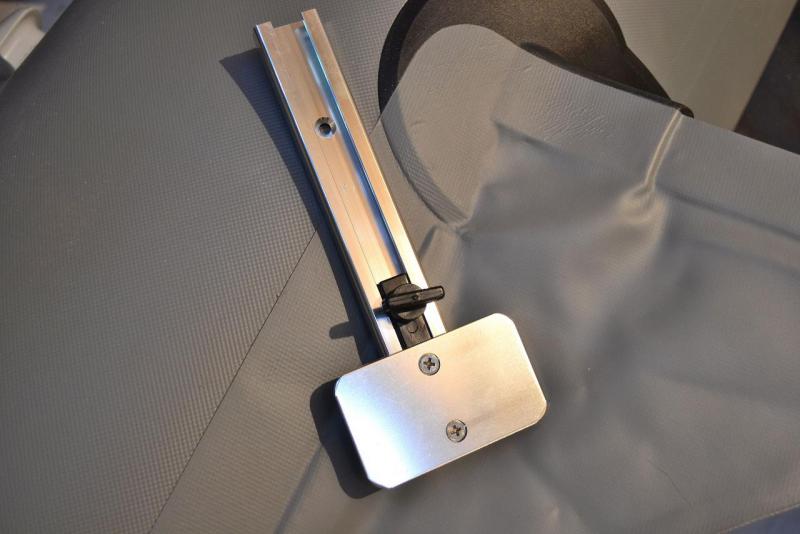

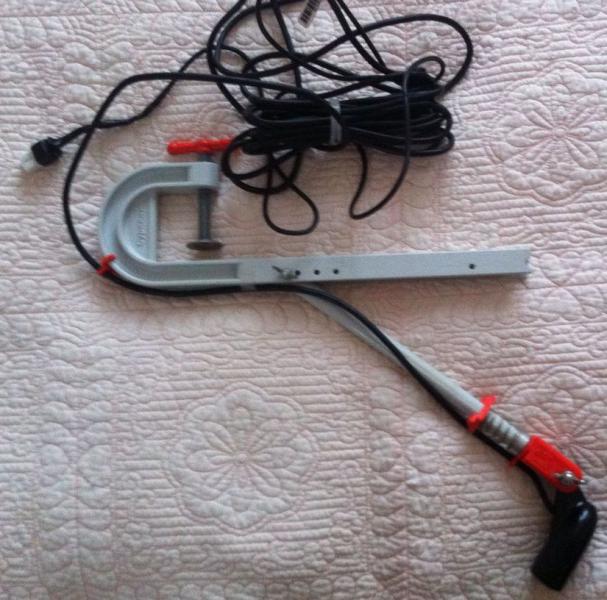

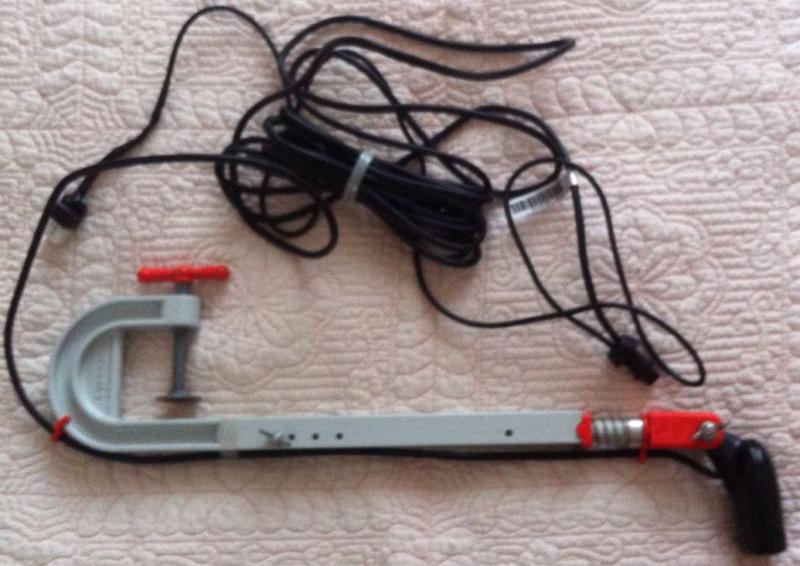

Недавно приобрел вместе с эхолотом крепление, может кто пользует, что можете сказать

Прикрепленные изображения

•
•
•

[Nik(дядьКоля)]

Напомню, что у нас есть эта тема.

Кто готовится к сезону, решает - как прикрепить датчик - возможно, найдут что то полезное для себя.

Кто сделал - просьба: Потратьте несколько минут -  сфотографируйте и расскажите, как решили эту задачу. Наверняка, кому то это поможет.

[Джексон 79]

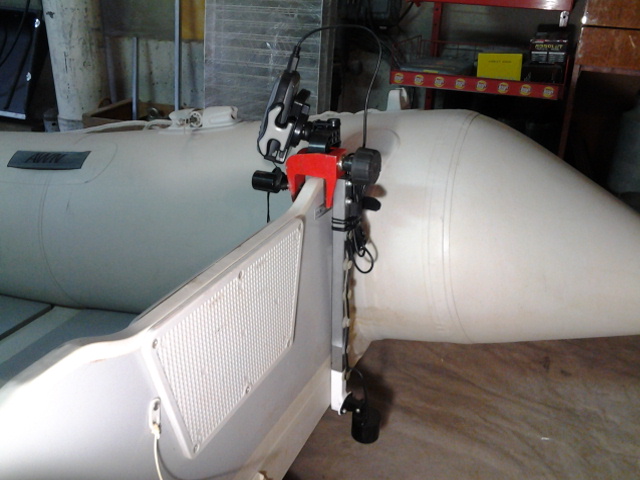

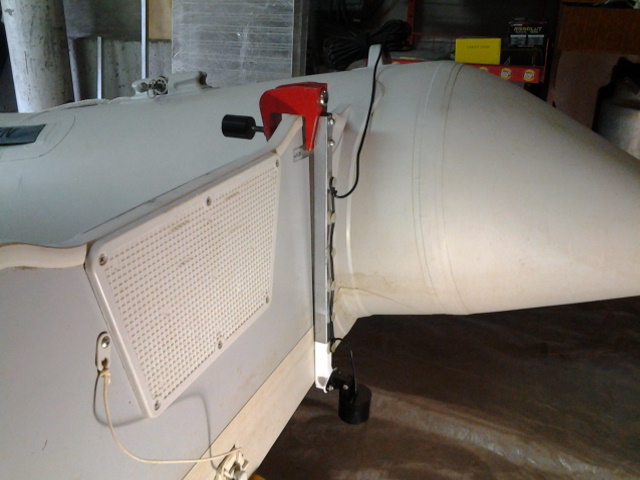

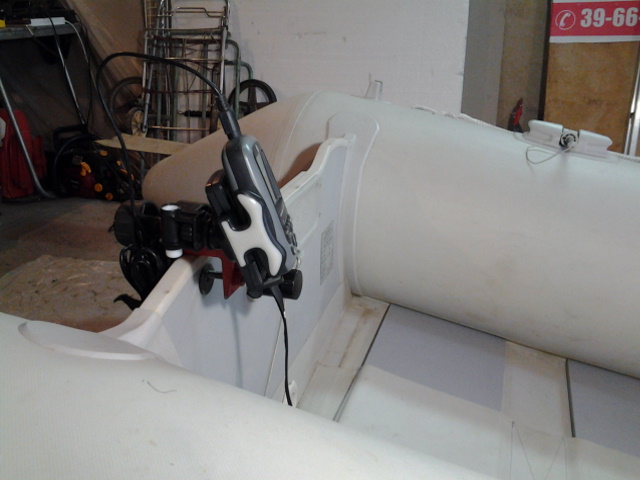

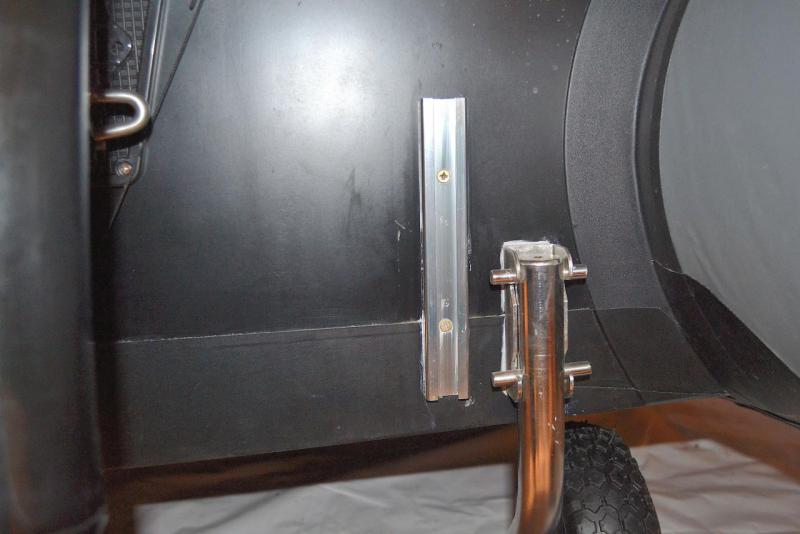

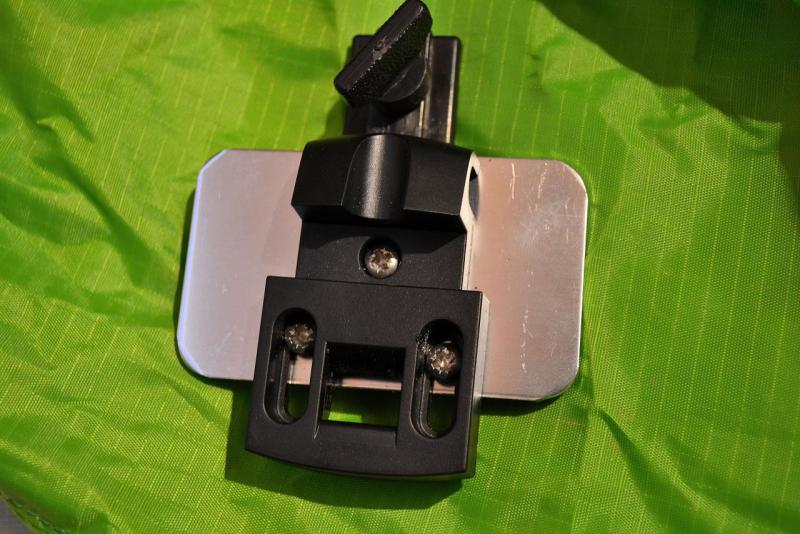

Как-то так















[Nik(дядьКоля)]

Как-то так





У меня, точно такое же крепление - на транце Крыма. Отличная штука!

[Санек]

Кажись и у меня такое крепление есть,а я всё думал зачем Оно?!

[Саныч Бийск]

Года 2-3 назад , кто-то выкинул телескопическую швабру , а я подобрал , вдруг куда сгодиться и вот пришел ее " час " , что-то " Жлоба " задавила отдавать 1300 руб. за какую-то струбцину для эхолота , да еще потом ее дорабатывать , со слов продавцов рыболовного магазина , они и научат как сделать , а и мы и сами с " усами " затраты - 10 рублей на хомуты , получили держатель датчика эхолота телескопический , регулировать можно 2.5 см. или в + , или в -.Да попутно бокс под аккумулятор сделал . Осталось все опробовать на реке 21 мая . Всем удачи !



















[vlad006]

Отправлено Вчера, 21:35 Как-то так





Всем у кого такое крепление, надо устранять ход датчика по сторонам. Жидкое крепление и датчик на ходу ходит влево вправо.

От этого изображение на экране замыливается. Датчик должен стоять жестко без боковых вихляний. У меня подобный крепеж.

Я у себя болты крепления датчика сделал так что бы головками они опирались о транец. А датчик закрепил при помощи двух гаек.

Фотки к сожалению нет. Могу сделать только когда попаду на причал.
