А сейчас как? Реле автоматы не ставишь?

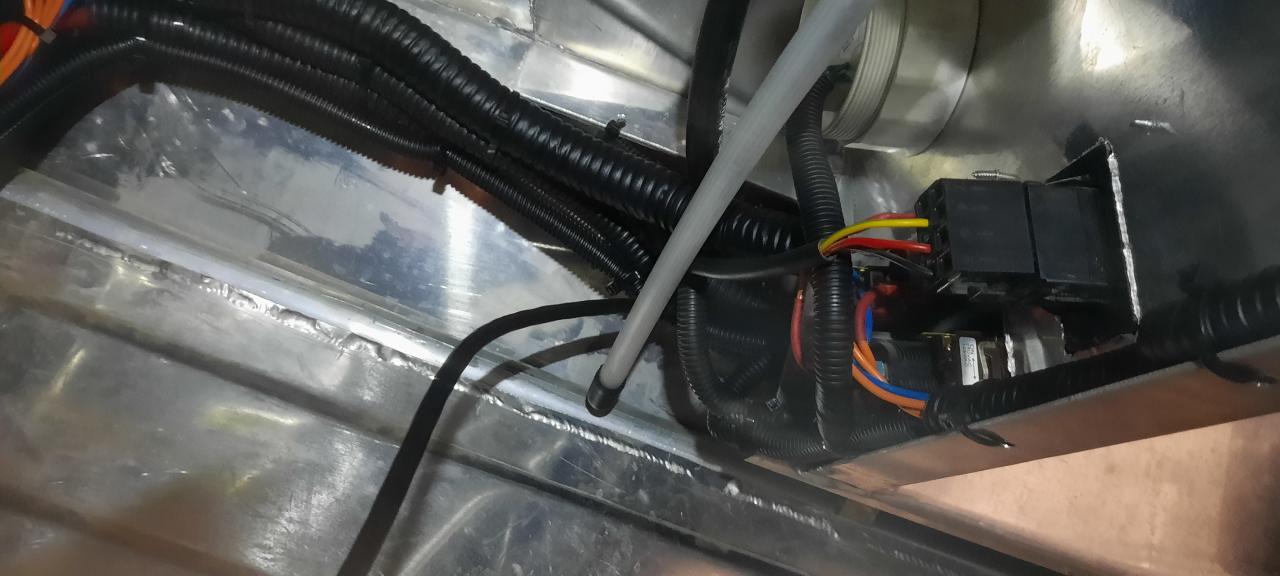

Такая вот "красота" под панелью была.

Сообщений в теме: 276
#261
Отправлено 08 Май 2025 - 23:34
Во Флуде Рождается Истина!!!
#262
Отправлено 09 Май 2025 - 09:22

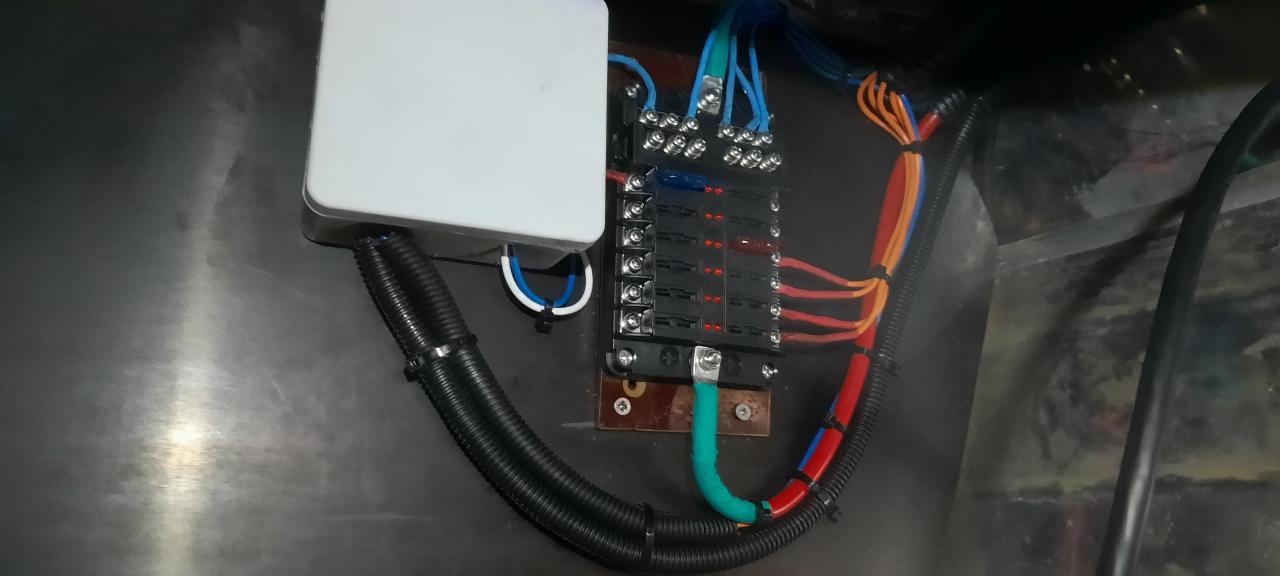

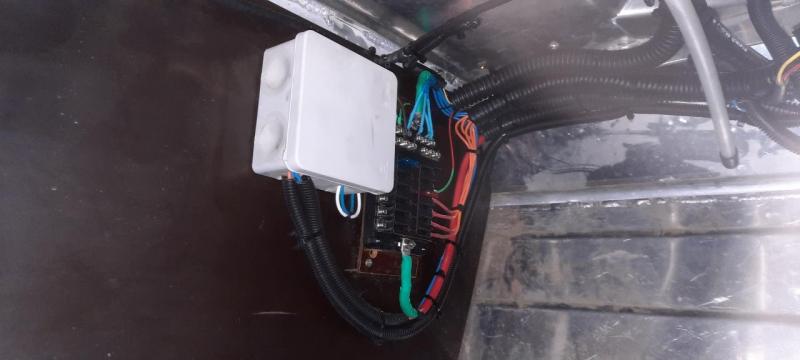

Сейчас развожу это всё на колодку предохранителей. Доделаю, покажу.А сейчас как? Реле автоматы не ставишь?
И кабель шввп выкинул и гофру серую
- TUNEZ это нравится
#264
Отправлено 10 Май 2025 - 21:24

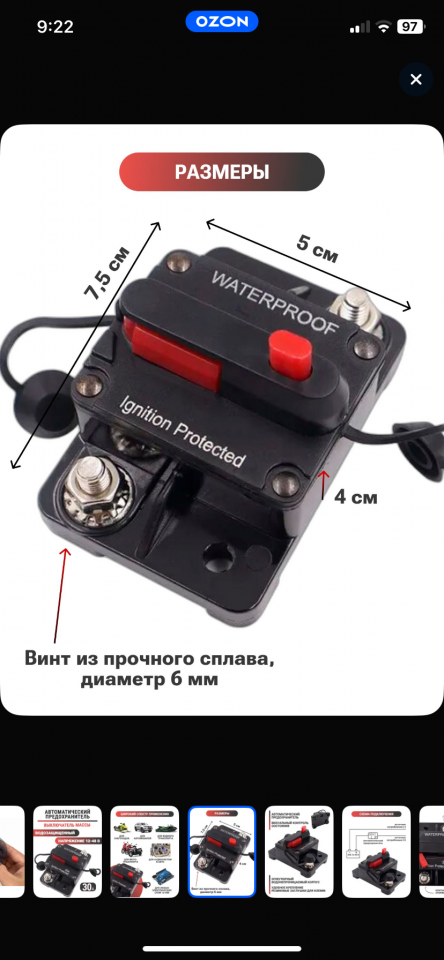

. Покажу как это реализовано на чём буду передвигаться в этом сезоне. Развязка простая. 4 аккумулятора . 2 по 100 Х 24 V на электромотор. 1 на 2 эхолота . 1 на мотор . 3 аккума завязаны на блок заряда на 3 аккума. Плюс стоят реле автоматы на каждую развязку. Ты не подумай , я не хвалюсь . Лодка не моя, но поделиться опытом с форумчанами , может что то на пользу пойдёт информация. Ну и размер 54 это не 46. Везде каждый грамм играет роль. А я поэксплуатировал разное . От надувного флота до 17 тонных посудин.
Промежуточный этап.
Сообщение отредактировал TUNEZ: 11 Май 2025 - 11:43
- Nik(дядьКоля), Serega_22 и Mitrich это нравится
Во Флуде Рождается Истина!!!
#265
Отправлено 10 Май 2025 - 22:08
Конечно на пользу!. Покажу как это реализовано на чём буду передвигаться в этом сезоне. Развязка простая. 4 аккумулятора . 2 по 100 Х 24 V на электромотор. 1 на 2 эхолота . 1 на мотор . 3 аккума завязаны на блок заряда на 3 аккума. Плюс стоят реле автоматы на каждую развязку. Ты не подумай , я не хвалюсь . Лодка не моя, но поделиться опытом с форумчанами , может что то на пользу пойдёт информация. Ну и размер 54 это не 46. Везде каждый грамм играет роль. А я поэксплуатировал разное . От гандонного флота до 17 тонных посудин.
У меня аккум один, схему с тремя представляю. Акб LiFePo4 мой мотор не зарядит,электричества в гараже нет. Поэтому остановился на схеме с одним акб.
#266
Отправлено 10 Май 2025 - 22:18
У меня на Беркуте 460 проблем не было , с высасыванием энергии , но и эхолот по сегодняшним временам ни о чём, лорик стоял с 9 экраном без структуры, но тянул хорошо. Ну а эти только через 220 заряжаются . Кроме двигателяКонечно на пользу!
У меня аккум один, схему с тремя представляю. Акб LiFePo4 мой мотор не зарядит,электричества в гараже нет. Поэтому остановился на схеме с одним акб.
Сообщение отредактировал TUNEZ: 11 Май 2025 - 11:44
Во Флуде Рождается Истина!!!
#267
Отправлено 11 Май 2025 - 14:47
Ну вот и всё, готово!
А теперь самое интересное, ради чего затевалась эта глобальная перестройка.

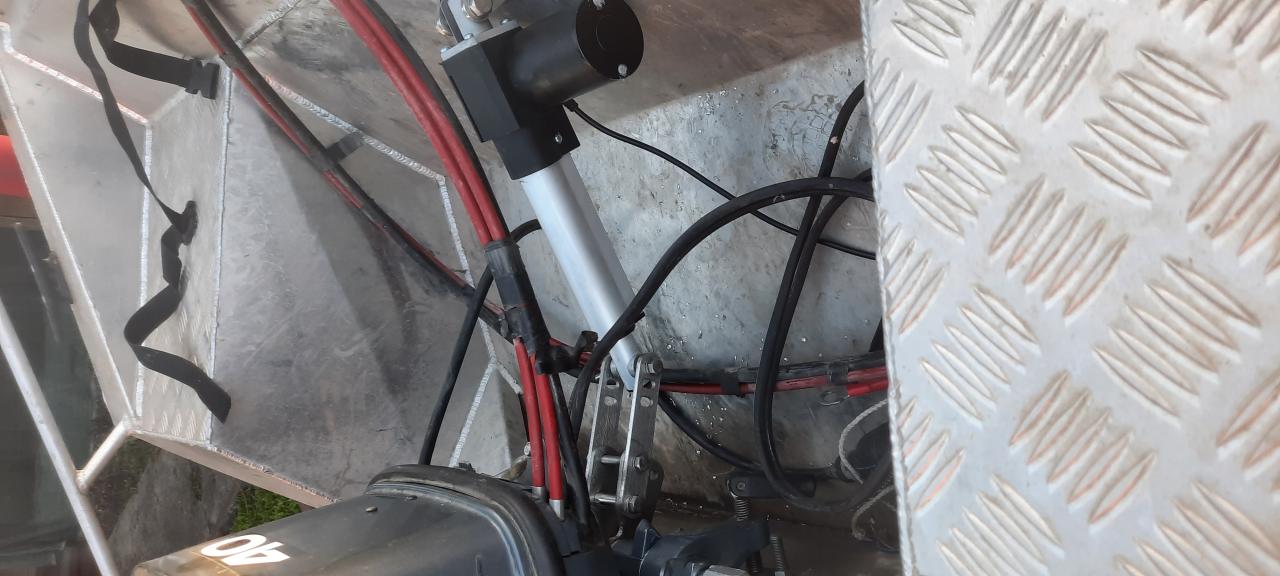

Как известно мотор ямаха 40 веос не обладает тримом, мотор хороший,но ска тяжёлый, да и бегать каждый раз на корму поднимать его такое себе удовольствие. Как то шарясь на авито, совершенно случайно наткнулся на объяву, в Питере самоделки делает электрические подъёмы для таких мелких моторов. Конструкция интересная и цена в 2 раза ниже, чем elp01.
Для установки нужно снять мотор. Митрич, огромное тебе спасибо за лебедку! Без неё было бы тяжко.

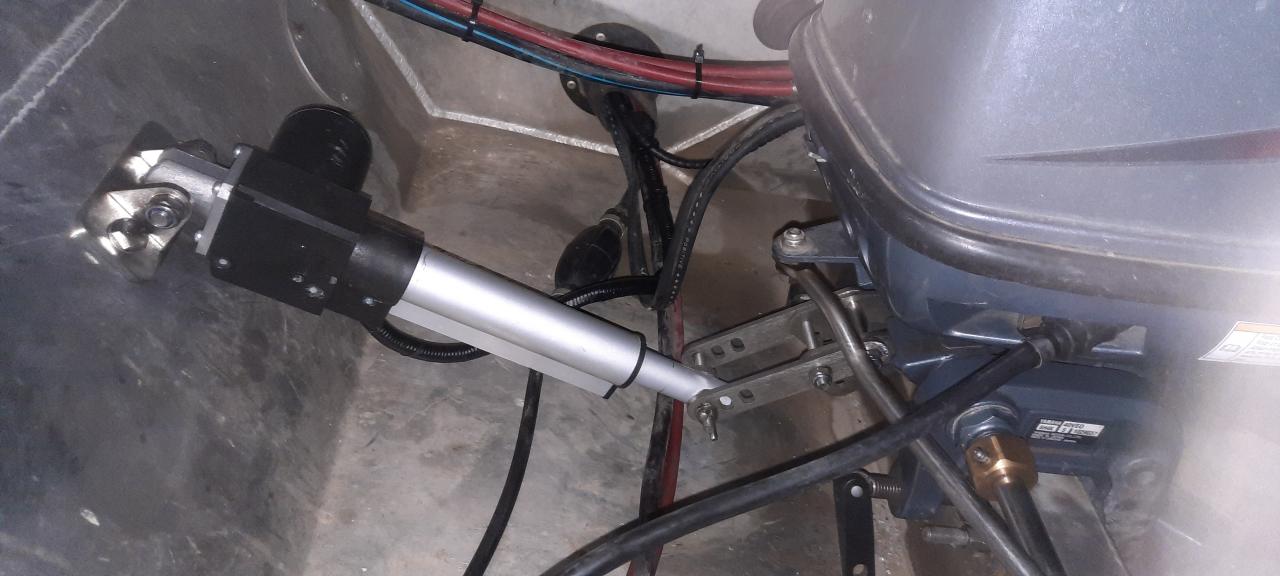

Мотор снят, отцепляем кронштейн и примеряем конструкцию на транец.
Отмечаем нижнее и верхнее положение, сверлим стенку рецесса и крепим мотор. Тут надо сказать, что стенку надо усиливать, но усилители приедут позже, придётся доделывать)))
Собираем мотор и вешаем обратно.

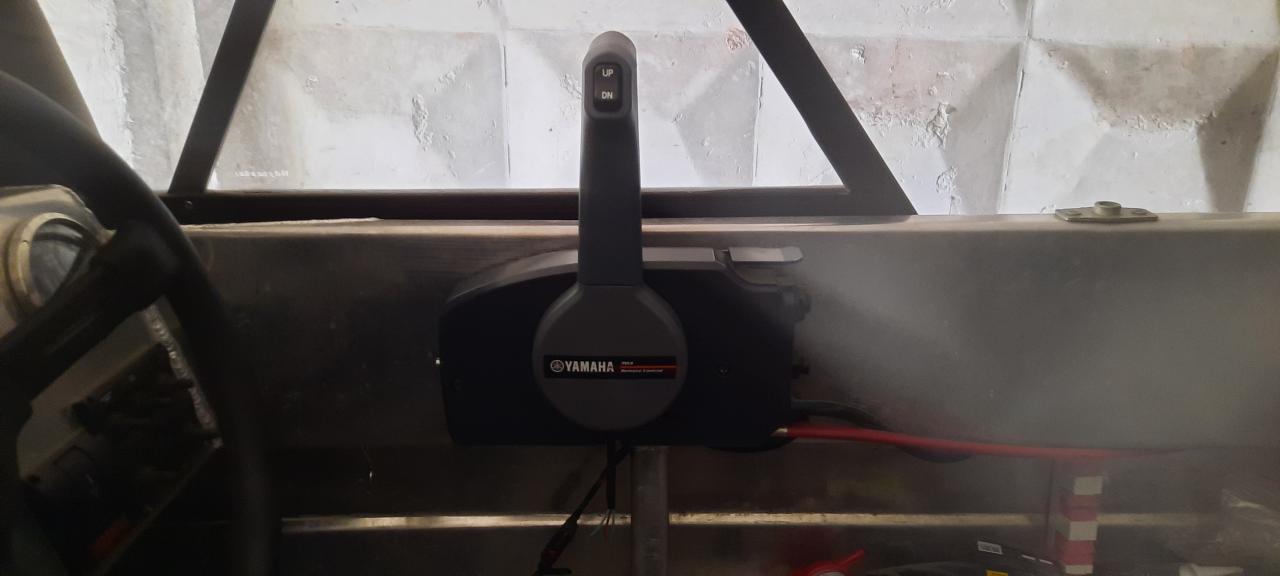

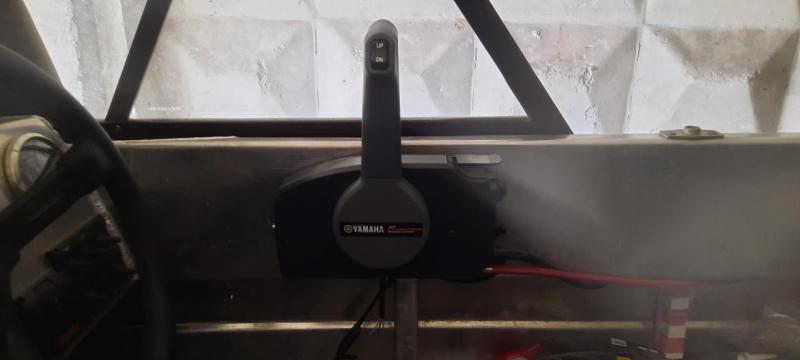

Ручку на машинке поменял на ту, которая с кнопкой.
Ну и есть видео работы, но сюда не грузит.




А теперь самое интересное, ради чего затевалась эта глобальная перестройка.
Как известно мотор ямаха 40 веос не обладает тримом, мотор хороший,но ска тяжёлый, да и бегать каждый раз на корму поднимать его такое себе удовольствие. Как то шарясь на авито, совершенно случайно наткнулся на объяву, в Питере самоделки делает электрические подъёмы для таких мелких моторов. Конструкция интересная и цена в 2 раза ниже, чем elp01.
Для установки нужно снять мотор. Митрич, огромное тебе спасибо за лебедку! Без неё было бы тяжко.

Мотор снят, отцепляем кронштейн и примеряем конструкцию на транец.

Отмечаем нижнее и верхнее положение, сверлим стенку рецесса и крепим мотор. Тут надо сказать, что стенку надо усиливать, но усилители приедут позже, придётся доделывать)))
Собираем мотор и вешаем обратно.

Ручку на машинке поменял на ту, которая с кнопкой.

Ну и есть видео работы, но сюда не грузит.

Сообщение отредактировал Serega_22: 11 Май 2025 - 14:50
- Nik(дядьКоля), доктор Влад, Rey и 3 другим это нравится
#268
Отправлено 11 Май 2025 - 23:39

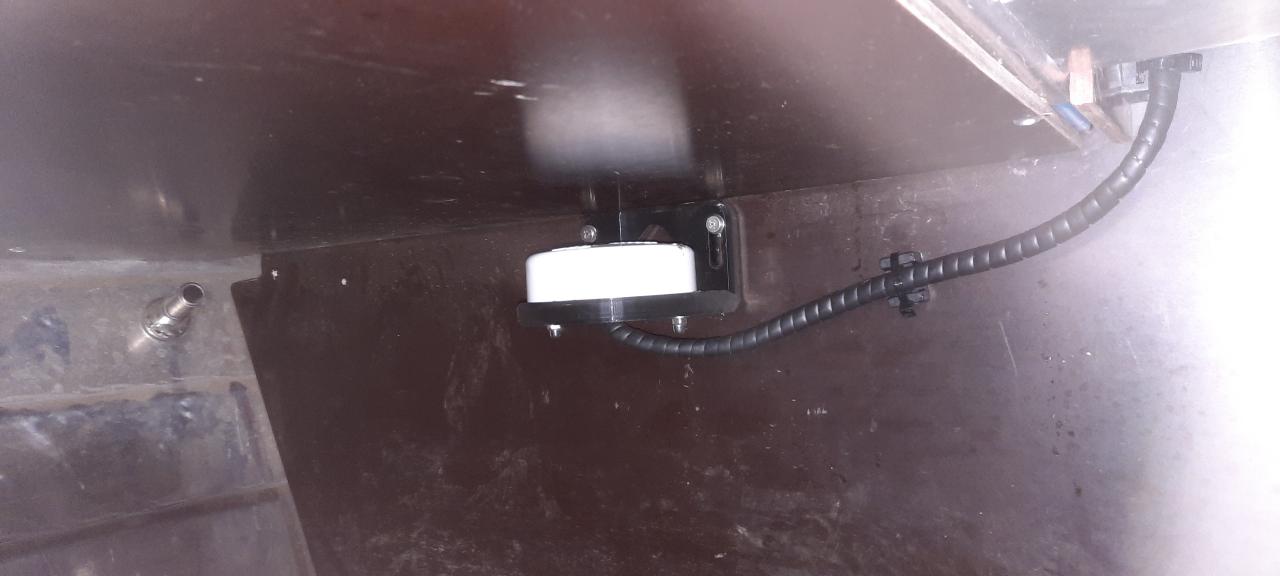

Да уж, как бы сказал Киса Ворбьянинов. Любовь к рыбалке творит чудеса) . С компасом потом напиши как в таком расположении, в плане стабильности сигнала. Московские эксперты опять , что-то на лебёдки переходят. Говорят там глушат всё якоря модные с ума сходят.
Сообщение отредактировал TUNEZ: 11 Май 2025 - 23:47
Во Флуде Рождается Истина!!!
#269
Отправлено 12 Май 2025 - 08:15
Да уж, как бы сказал Киса Ворбьянинов. Любовь к рыбалке творит чудеса) . С компасом потом напиши как в таком расположении, в плане стабильности сигнала. Московские эксперты опять , что-то на лебёдки переходят. Говорят там глушат всё якоря модные с ума сходят.
Это просто компас, без gps
#270
Отправлено 21 Май 2025 - 10:15
В выходные провел тестовый выезд. Стенку рецесса усилил текстолитом, а то чёт как то очково мне))) На ходу конечно мотор тримировать не получается, но я был к этому готов. От берега отойти вполне нормально, если не газовать со всей дури.

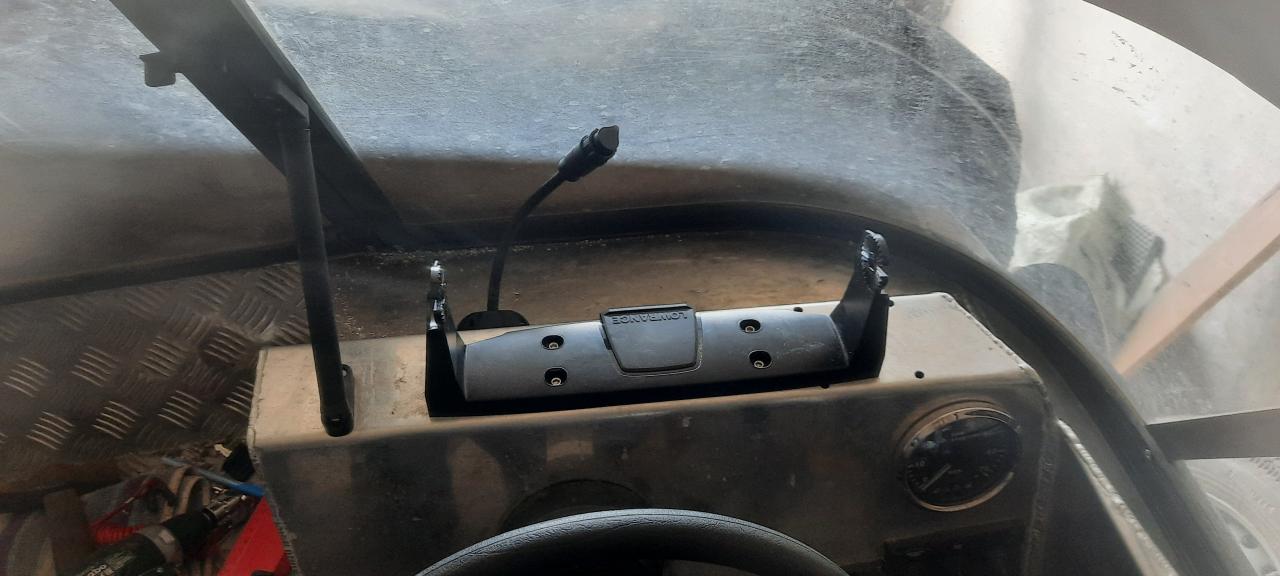

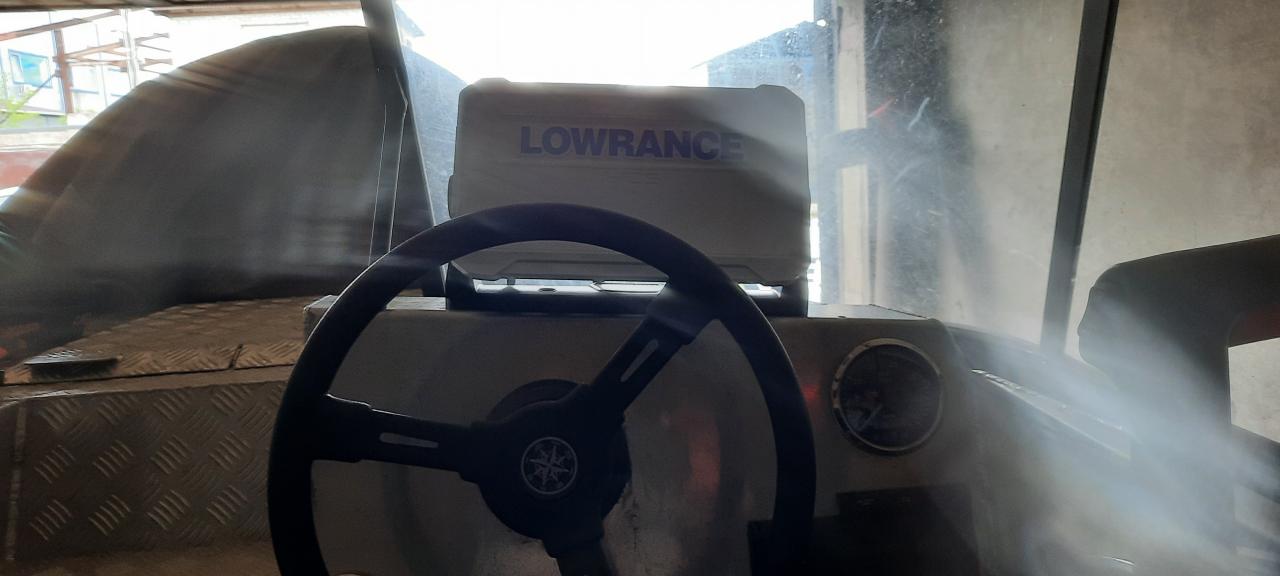

Компас откалибровал, работает нормально, эхолот кажет, электрика работает. Ждем падения воды и можно мчать
- Nik(дядьКоля), Mitrich, Bill и еще 1 это нравится
#272
Отправлено 27 Май 2025 - 08:26

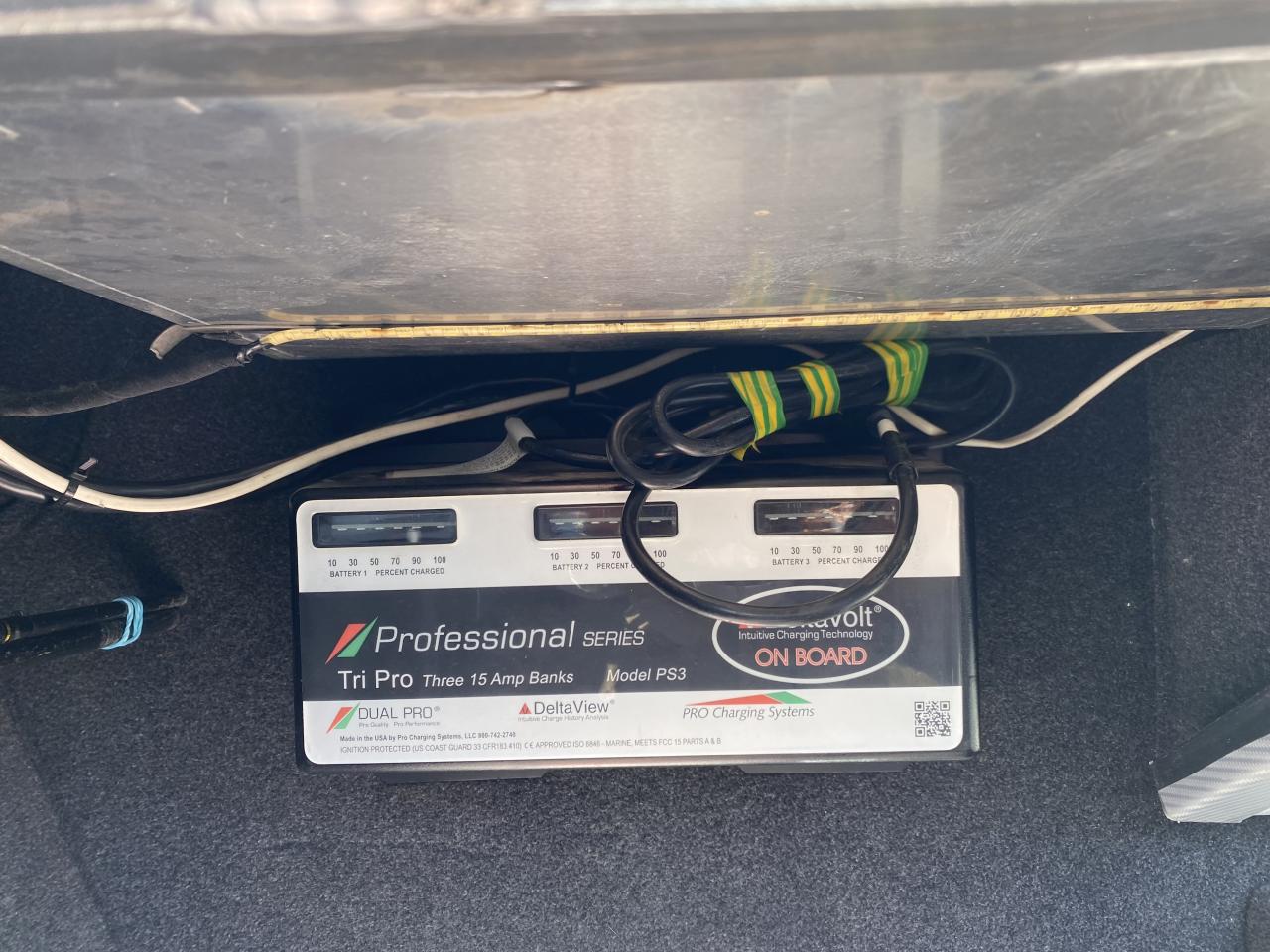

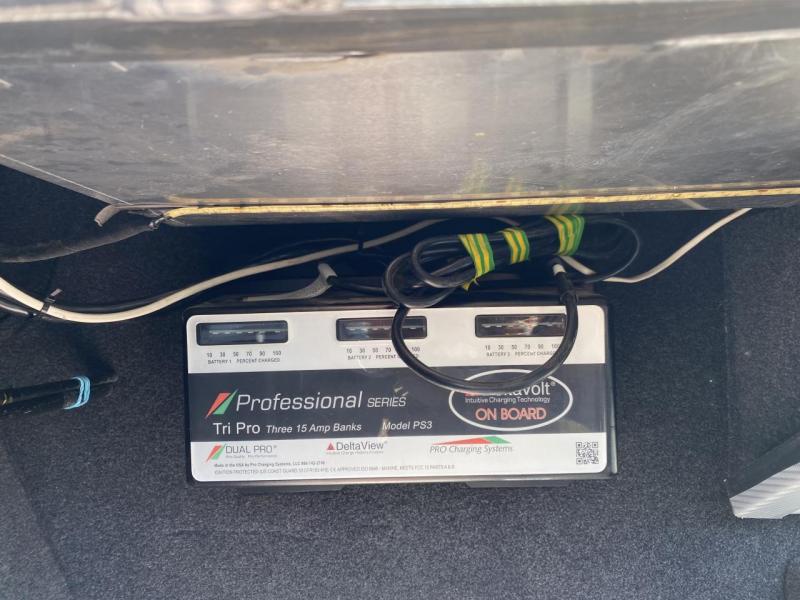

Вот Серёга такая зарядка. Тоже выезжали на тесты , один аккум отвалился , эхолотный)
А чего отвалился? Какие аккумы стоят? Сколь генератор мотора току выдаёт?
#273
Отправлено 27 Май 2025 - 12:21

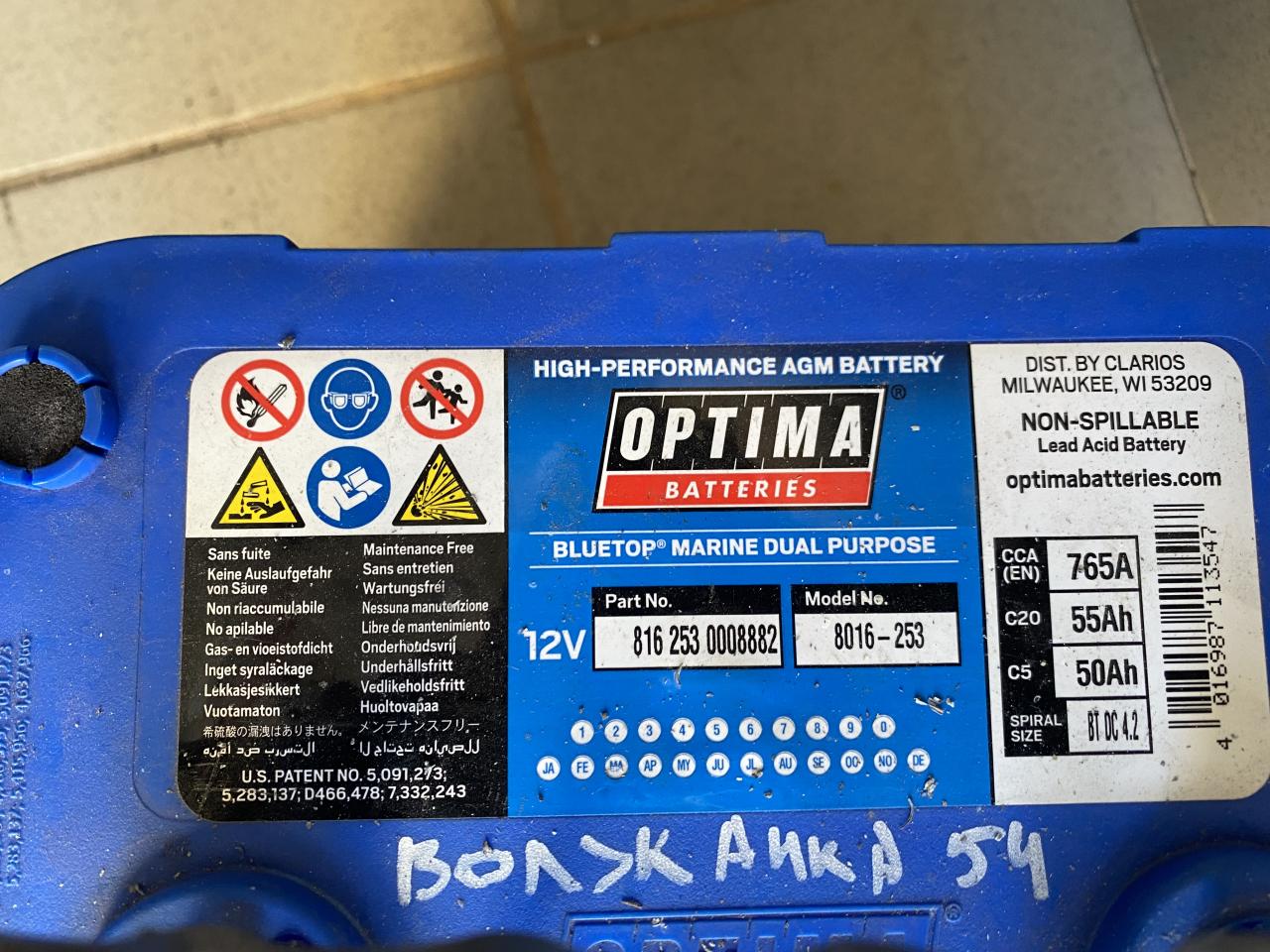

Да видимо срок службы подошел к завершению. Аккум американец такой с круглыми банками, сфотаю . Генератор 55 ампер. Остальное как на берег поедем отфотаю, погода сам видишь какая.А чего отвалился? Какие аккумы стоят? Сколь генератор мотора току выдаёт?
Во Флуде Рождается Истина!!!
#274
Отправлено 31 Май 2025 - 19:11

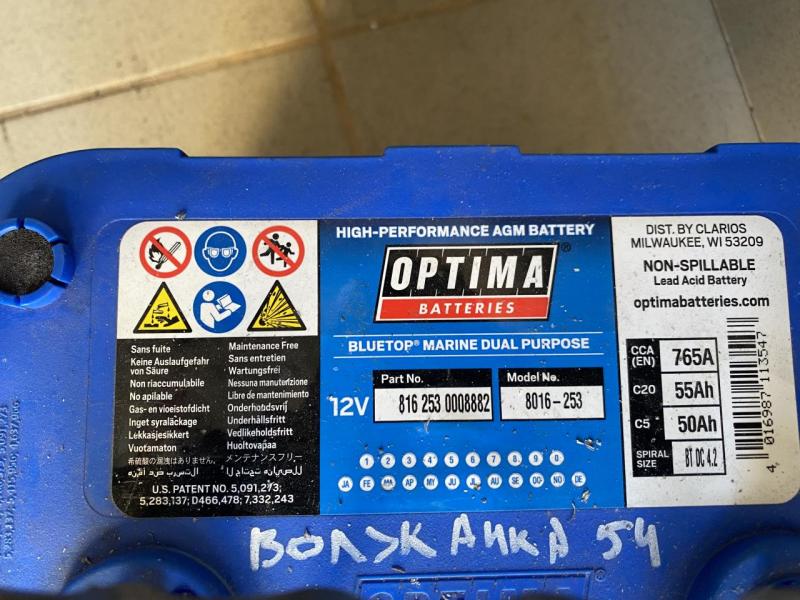

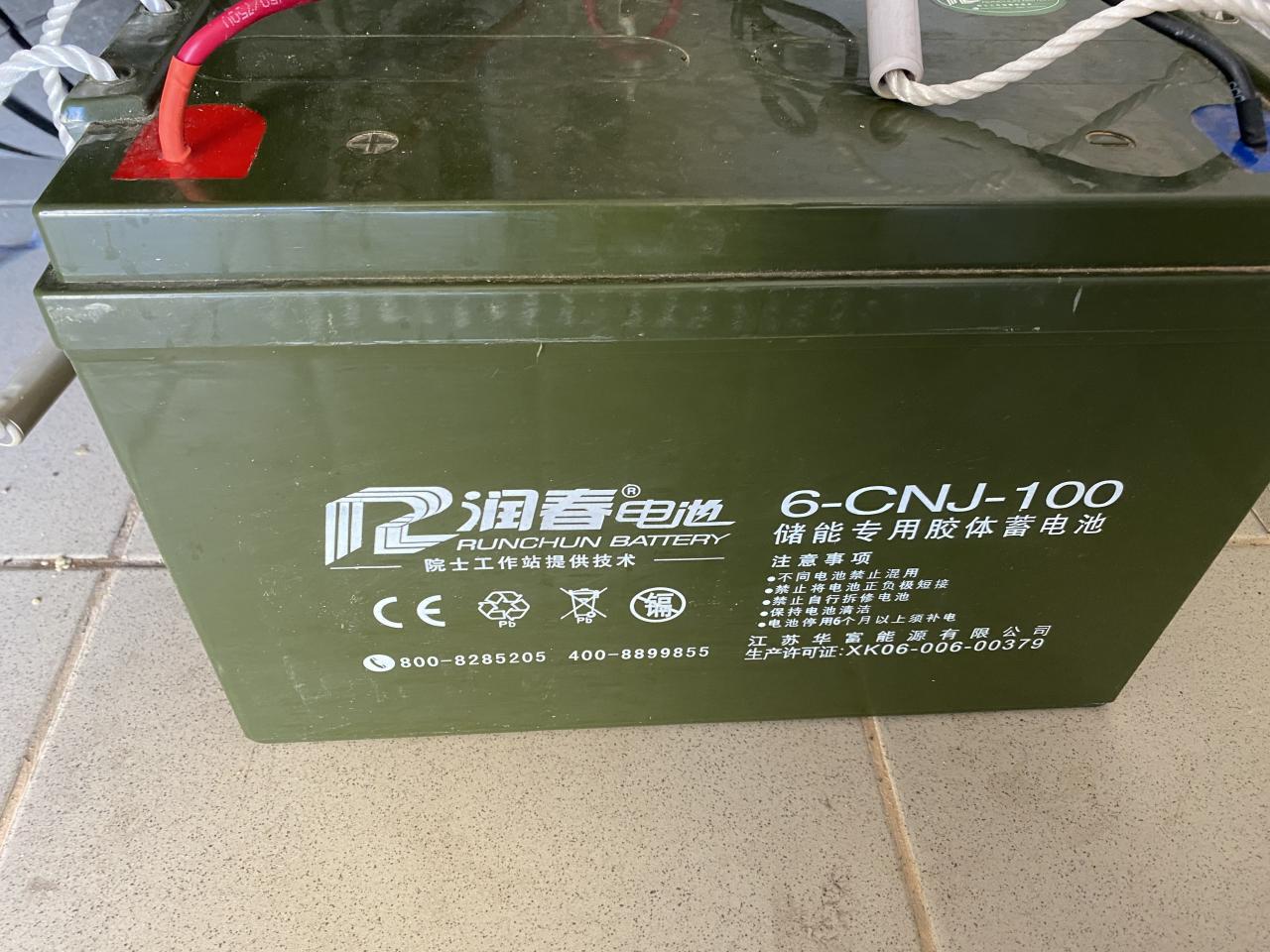

Стоял вот такой. Сегодня заменили на китайчёнка на 100А/Ч для солнечных электростанций. Просто были два новых. Будем пробовать. А не ты был сегодня на щукаре?
Сообщение отредактировал TUNEZ: 31 Май 2025 - 20:03
- Serega_22 это нравится
Во Флуде Рождается Истина!!!
#275
Отправлено 31 Май 2025 - 22:06
Стоял вот такой. Сегодня заменили на китайчёнка на 100А/Ч для солнечных электростанций. Просто были два новых. Будем пробовать. А не ты был сегодня на щукаре?
С удовольствием бы побывал на реке сегодня, но умудрился простыть...
Сообщение отредактировал Serega_22: 31 Май 2025 - 22:06
#276
Отправлено Вчера, 09:47
Болеть это плохо, выздоравливай. Мы завтра рванём. Не смотря на такой уровень прозрак прям удивил, да и ловят рыбаки помаленьку.
- Serega_22 и Mitrich это нравится
Во Флуде Рождается Истина!!!
