Казанка 5М2 (бортжурнал Keman`a о своей лодке)

Казанка 5м2 ремонт транца

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 52

#41 stanislav_petrov

stanislav_petrov
  • Пользователь
  • 7 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    28-Март 17

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Архангельск

Отправлено 29 Март 2017 - 01:09

Как думаете, если родной транец не сгнил то можно ли прямо на него сделать подобную надстройку? Или лучше все выпились и сделать как у Вас? Если не выпиливать то полагаю будет не пёкрепкая конструкция

#42 Keman

Keman
  • Пользователь
  • 1 957 сообщений
  • сказали "спасибо" 42 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:ручная сборка удилищ

Отправлено 29 Март 2017 - 01:33

Как думаете, если родной транец не сгнил то можно ли прямо на него сделать подобную надстройку? Или лучше все выпились и сделать как у Вас? Если не выпиливать то полагаю будет не пёкрепкая конструкция

Ну вы же понимаете, что надстройка не даст нужной жесткости, и естественно переломится в месте стыковки.

Я специально спиливал торец родного транца (не важно сгнила внутри доска или нет), чтобы поставить туда массив, который станет несущей конструкцией для транца - не 30-ку же вешать собираетесь...


Мои работы - удилища ручной сборки. Ремонт и тюнинг удилищ.

#43 stanislav_petrov

stanislav_petrov
  • Пользователь
  • 7 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    28-Март 17

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Архангельск

Отправлено 29 Март 2017 - 01:55

Ну вы же понимаете, что надстройка не даст нужной жесткости, и естественно переломится в месте стыковки.

Я специально спиливал торец родного транца (не важно сгнила внутри доска или нет), чтобы поставить туда массив, который станет несущей конструкцией для транца - не 30-ку же вешать собираетесь...

 СИЖУ ПИШУ конспект. в субботу возьму в руки болгарку. по поводу перепада толщины  понял))) получается толщина родного транца 1.5мм и поэтому надстройка с обеих сторон должна продолжатся в той же плоскости и для этого нужно еще 2 листа по 1,5мм , внутрь 36мм фанеры и потом все это обжать 2мя листами дюрали толщиной либо 4мм либо 5 мм



#44 Keman

Keman
  • Пользователь
  • 1 957 сообщений
  • сказали "спасибо" 42 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:ручная сборка удилищ

Отправлено 29 Март 2017 - 02:11

по поводу перепада толщины  понял)))

Ну слава Богу, а то я уже иллюстрации собирался рисовать )))


получается толщина родного транца 1.5мм и поэтому надстройка с обеих сторон должна продолжатся в той же плоскости и для этого нужно еще 2 листа по 1,5мм , внутрь 36мм фанеры и потом все это обжать 2мя листами дюрали толщиной либо 4мм либо 5 мм

Да, все правильно.

Все продырявить, и только после этого фанеру прошкурить, покрыть слоем антисептика, а потом яхтным лаком (если покрыть более одного слоя антисептика, то он закупорит поры и лак не впитается).


  • Nik(дядьКоля) и stanislav_petrov это нравится
Мои работы - удилища ручной сборки. Ремонт и тюнинг удилищ.

#45 stanislav_petrov

stanislav_petrov
  • Пользователь
  • 7 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    28-Март 17

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Архангельск

Отправлено 29 Март 2017 - 02:19

Ну слава Богу, а то я уже иллюстрации собирался рисовать )))


Да, все правильно.

Все продырявить, и только после этого фанеру прошкурить, покрыть слоем антисептика, а потом яхтным лаком (если покрыть более одного слоя антисептика, то он закупорит поры и лак не впитается).

))))))



#46 stanislav_petrov

stanislav_petrov
  • Пользователь
  • 7 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    28-Март 17

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Архангельск

Отправлено 29 Март 2017 - 02:30

))))))

"Примеряем заранее раскроенные элементы: со стороны рецесса лист дюрали 1,5 мм и еще один лист 3 мм; в середине фанера ФСФ склеенная из двух листов 18 мм (итого 36 мм); снаружи два листа дюрали по 3 мм каждый", снова не понял почему со стороны рецесса лист 1,5мм+3мм )))) ??"снаружи два листа дюрали по 3 мм каждый"Затем два больших листа 4-5мм


так сказать: помоги разжевать)!



#47 Джексон 79

Джексон 79
  • Супермодератор
  • 9 646 сообщений
  • сказали "спасибо" 450 раз
  • Дата регистрации:
    28-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 29 Март 2017 - 10:27

По умолчанию красный шрифт оставлен модераторам и администрации,исправьте,пожалуйста:)

#48 Keman

Keman
  • Пользователь
  • 1 957 сообщений
  • сказали "спасибо" 42 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:ручная сборка удилищ

Отправлено 29 Март 2017 - 10:41

Затем два больших листа 4-5мм

Вот их уже не надо - я это я тебе вчера на вскидку сказал, так как сам не помнил.

Вот так правильно: "со стороны рецесса лист дюрали 1,5 мм и еще один лист 3 мм снаружи (это листы для компенсации толщины); в середине фанера ФСФ склеенная из двух листов 18 мм (итого 36 мм); снаружи два листа дюрали по 3 мм каждый. "

Почему для компенсации к рецессу лист 1,5 мм, а снаружи 3 мм? Потому что транец состоит из листа 1,5, со стороны рецесса, и 2-х листов по 1,5 мм снаружи - здесь видно


Мои работы - удилища ручной сборки. Ремонт и тюнинг удилищ.

#49 stanislav_petrov

stanislav_petrov
  • Пользователь
  • 7 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    28-Март 17

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Архангельск

Отправлено 29 Март 2017 - 13:05

Вот их уже не надо - я это я тебе вчера на вскидку сказал, так как сам не помнил.

Вот так правильно: "со стороны рецесса лист дюрали 1,5 мм и еще один лист 3 мм снаружи (это листы для компенсации толщины); в середине фанера ФСФ склеенная из двух листов 18 мм (итого 36 мм); снаружи два листа дюрали по 3 мм каждый. "

Почему для компенсации к рецессу лист 1,5 мм, а снаружи 3 мм? Потому что транец состоит из листа 1,5, со стороны рецесса, и 2-х листов по 1,5 мм снаружи - здесь видно

Завтра поеду за материалами в г. Архангельск. Получается необходимо купить алюминиевый лист  1,5мм(из которого пригодится всего один кусок который будет находится со стороны рецесса) , алюминиевый лист  3мм((из которого пригодится также один кусок, не совсем понял где он именно будет прикреплен ) а снаружи по всей ширине конструкции с обеих сторон по одному листу толщиной3-4мм. У Вас как я понял их толжина 3 мм



#50 Keman

Keman
  • Пользователь
  • 1 957 сообщений
  • сказали "спасибо" 42 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:ручная сборка удилищ

Отправлено 29 Март 2017 - 14:06

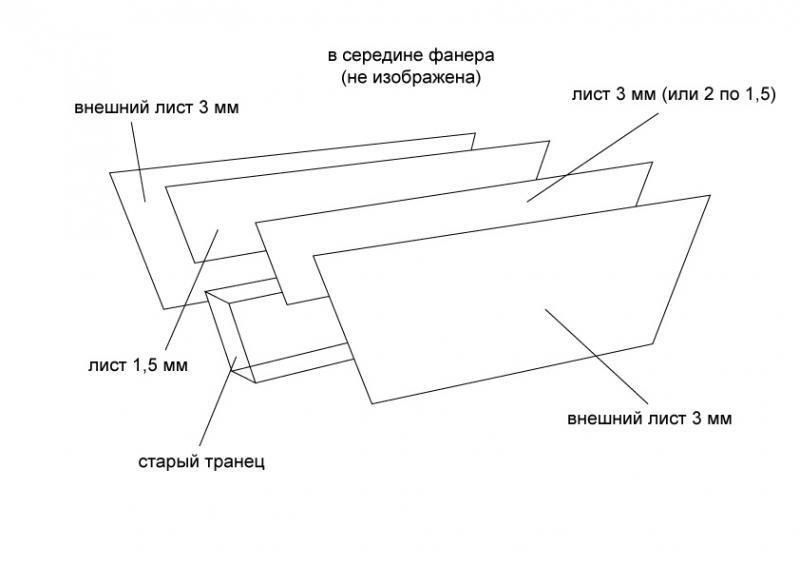

не совсем понял где он именно будет прикреплен

Опять 25...



Мои работы - удилища ручной сборки. Ремонт и тюнинг удилищ.

#51 stanislav_petrov

stanislav_petrov
  • Пользователь
  • 7 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    28-Март 17

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Архангельск

Отправлено 29 Март 2017 - 16:57

Опять 25...




Опять 25...




Опять 25...


Огромное спасибо!!))))))я Должник перед Вами!



#52 доктор Влад

доктор Влад
  • Пользователь
  • 14 815 сообщений
  • сказали "спасибо" 150 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:пенсионер

Отправлено 29 Март 2017 - 17:02

я Должник перед Вами!



На рыбалку приглашай Андрюху  :)


  • Keman это нравится

Здравоохранение у нас бесплатное - никто ничего не должен врачу, а врач тем более...


#53 stanislav_petrov

stanislav_petrov
  • Пользователь
  • 7 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    28-Март 17

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Архангельск

Отправлено 29 Март 2017 - 17:17

На рыбалку приглашай Андрюху!!

БЕЗ ПРОБЛЕМ!)))) на семгу осенью)


  • Keman это нравится
