есть геодезисты на форуме? нужна помощь с картой глубин водоёма.


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 53

#41 Бийчанин77

Бийчанин77
  • Пользователь
  • 3 315 сообщений
  • сказали "спасибо" 32 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Бийск
  • Могу быть полезен:проектные работы

Отправлено 25 Июнь 2015 - 17:43

Хреновый значит из тебя строитель.

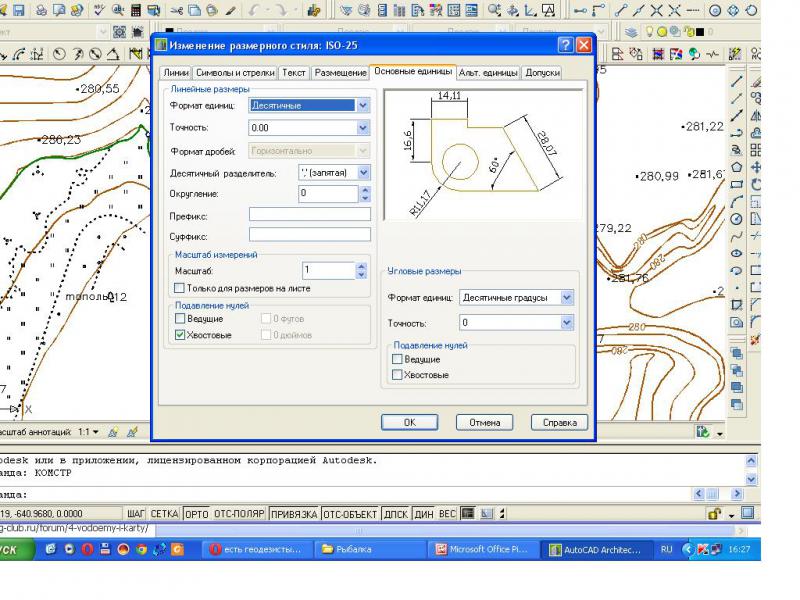

Продвинутому мастеру от хренового строителя.  Масштаб априори для размерного стиля ISO-25 . Смотри окон масштаб . Там стоит единичка, то есть в одном см=1 метр. Дак по твоему получается Гилёвское водохранилище  размером с лужу?

 Ещё мастеру. В чертёжной программе любой отрезок в разном масштабе будет иметь разную длину.исо25.JPG



#42 Бийчанин77

Бийчанин77
  • Пользователь
  • 3 315 сообщений
  • сказали "спасибо" 32 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Бийск
  • Могу быть полезен:проектные работы

Отправлено 25 Июнь 2015 - 18:01

Теперь по делу. Мужики! Халявы не будет! НО, нашёл вам геодезиста, который чем может тем поможет, естественно не бесплатно. Договаривайтесь сами. Карта в тысячке, но её надо садить и совмещать с координатами. Карта сделана в МСК-22 . Об этом свидетельствуют размеры подписанные у геодезических крестиков. Видите первые цифры 56и т.д.? Если первая 5 или 4, то это МСК-22.Зачем это? А затем, что гармин и навител возможно работают под другой системой 63 года. И всё надо перелапачивать.Чуть -чуть ликбеза для меня и для вас.

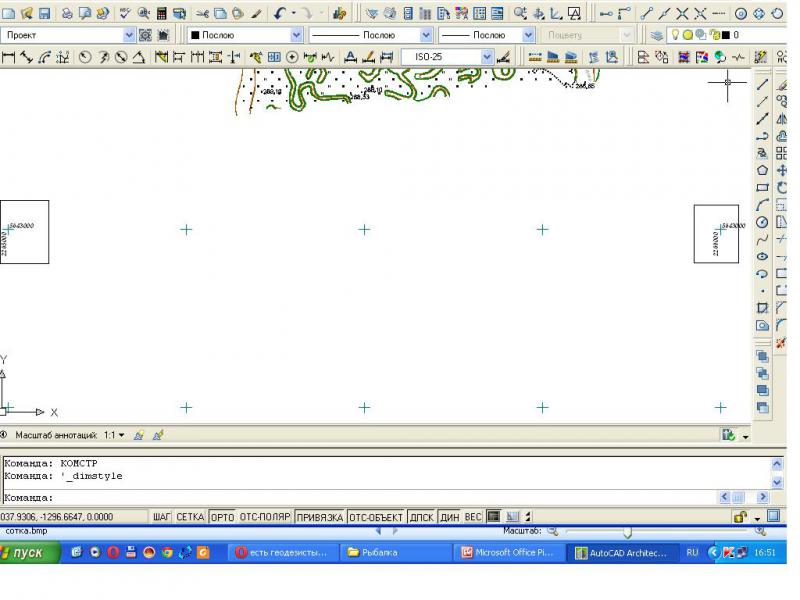

определение масштаба карты.JPG Видите у крестиков цифирки, это грубо говоря, координаты.Обвёл прямоугольниками под картой Гилёвки.  Начинается с 22- это координаты по Х, с 56- это по Y. Откидываем первые три цифры в числах 2265000 и 2269000. От первого остаётся 5000, а от второго - 9000.
9000-5000=4000. Между ними как раз четыре одинаковых отрезка между геодезическими крестиками. Значит масштаб 1:1000. почта геодезиста Михаил Ларин: lm026@yandex.ru   Просто каждый должен делать, то что он умеет. Всем удачи. Надеюсь -помог.


Сообщение отредактировал Бийчанин77: 25 Июнь 2015 - 18:03

  • Гость--, Прогрессор, Хмурый и 2 другим это нравится

#43 Sha@

Sha@
  • Пользователь
  • 1 488 сообщений
  • сказали "спасибо" 41 раз
  • Дата регистрации:
    24-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 25 Июнь 2015 - 19:53

Угу. Там все просто, как три копейки, одно плохо, только для тех кто шарит.))) Сайчас попробую воспроизвести всю тарабарщину.

Это написано в AutoCad Map 3D, класная программа, бла-бла-бла. Одно плохо, "глубины" не понимает, думает глобальней и нет растр дизайна. Но можно обработать в AutoCad Civil и потом с  через FDO конвертируешь хоть в GIS-RUS, хоть в QGIS. По моему так, а то я то из этой речи, меньше половины  понял.))) Но, Санычь, работы сейчас валом, ей богу некогда. Давай мы просто в автокаде тебе координатную сетку лупанем, твой автокад то же показывать будет. А ты потом просто в своем навигаторе, точки поставь, которые тебе интересны и не парься.)))


  • Vovan и VASILILYAI это нравится

#44 Мастер

Мастер
  • Пользователь
  • 334 сообщений
  • сказали "спасибо" 15 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул-Москва

Отправлено 26 Июнь 2015 - 11:15

Бийчанин, как геодезист с 11 летним стажем, сделавший не одну сотню топосьемок... могу сказать, что нихрена ты не разбираешься ни в автокаде, ни в топосьемках. Я тебе файлик скинул, где показано, что между крестами по сто метров . Масштаб в модели автокада ВСЕГДА тысячный, если это не проектантский вариант.
Про систему координат ничего нового не сказал. Мск 22 легко переводится в СК-63. Вопрос в другом. В географические координаты нужно посадить. Файл вообще золото. Если подождете немного , я его попробую переработать. Фактические глубины можете сами переставить от Уреза Воды.
  • Vovan и VASILILYAI это нравится

Червяка мутило от слов "рыболов-спортсмен "


#45 Мастер

Мастер
  • Пользователь
  • 334 сообщений
  • сказали "спасибо" 15 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул-Москва

Отправлено 27 Июнь 2015 - 12:12

Вопрос такого плана. Исходники на файл есть?

Проблема на рисунке.


По исходнику могу перерисовать на факт глубины с горизонталями .

Прикрепленные файлы

  • Прикрепленный файл  Новый 1.bmp   5,93МБ   649 Количество загрузок:

Сообщение отредактировал Мастер: 27 Июнь 2015 - 12:08

Червяка мутило от слов "рыболов-спортсмен "


#46 VASILILYAI

VASILILYAI
  • Пользователь
  • 390 сообщений
  • сказали "спасибо" 22 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск
  • Могу быть полезен:электроника

Отправлено 27 Июнь 2015 - 12:14

к сожалению нет, уже узнавал, вот только этот файлик был в архиве, более свежие или другие и других форматах отсутствуют. :(



#47 Бийчанин77

Бийчанин77
  • Пользователь
  • 3 315 сообщений
  • сказали "спасибо" 32 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Бийск
  • Могу быть полезен:проектные работы

Отправлено 27 Июнь 2015 - 12:22

как геодезист с 11 летним стажем, сделавший не одну сотню топосьемок.
Так сделай  и дело с концом. А в автокаде я работаю, если что.

нихрена ты не разбираешься ни в автокаде
.

ни в топосьемках
А я и не претендавал на звание геодезиста. И давай как-то будем взаимовежливы.

#48 Мастер

Мастер
  • Пользователь
  • 334 сообщений
  • сказали "спасибо" 15 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул-Москва

Отправлено 27 Июнь 2015 - 12:54

Так сделай  и дело с концом. А в автокаде я работаю, если что.



Я тоже работаю в автокаде . Удивлен вашими познаниями.   :lol:

К строительству имею непосредственное отношение по вот этим объектам:  http://vesnadom.ru/   и

http://www.sz-rasskazovo.ru/  - монолит сопровождение и сотни исполнительных схем. Топосъемки года три не делал.


к сожалению нет, уже узнавал, вот только этот файлик был в архиве, более свежие или другие и других форматах отсутствуют. :(

Попробую немного видоизменить файлик. Пока ПДФка в хорошем разрешении на весь водоем.

Прикрепленные файлы


Сообщение отредактировал Мастер: 27 Июнь 2015 - 12:55

  • Гость--, Chaynic, Rey и 2 другим это нравится

Червяка мутило от слов "рыболов-спортсмен "


#49 VASILILYAI

VASILILYAI
  • Пользователь
  • 390 сообщений
  • сказали "спасибо" 22 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск
  • Могу быть полезен:электроника

Отправлено 27 Июнь 2015 - 13:10

о, уже можно через гугель еарс кастом мап для гармина замудрить, только высоты на глубины изменить, уже огромный плюс, главное чтоб у рисунка небыло фона, тогда наложение идеальным будет.



#50 Бийчанин77

Бийчанин77
  • Пользователь
  • 3 315 сообщений
  • сказали "спасибо" 32 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Бийск
  • Могу быть полезен:проектные работы

Отправлено 27 Июнь 2015 - 13:31

Гилёвка реально какими размерами? В длину километров 14 судя по яндекс-карте?

гилёвка вся.jpg

 Не может тогда быть между крестами сотни метров. Посчитайте отрезки между крестиками. Их как раз 13-14. Значит как я и говорил -тысячка.  Или я не прав?


#51 Мастер

Мастер
  • Пользователь
  • 334 сообщений
  • сказали "спасибо" 15 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул-Москва

Отправлено 27 Июнь 2015 - 14:08

о, уже можно через гугель еарс кастом мап для гармина замудрить, только высоты на глубины изменить, уже огромный плюс, главное чтоб у рисунка небыло фона, тогда наложение идеальным будет.

Я глубины уже перебиваю . Будет время доделаю .




Гилёвка реально какими размерами? В длину километров 14 судя по яндекс-карте?

attachicon.gifгилёвка вся.jpg

 Не может тогда быть между крестами сотни метров. Посчитайте отрезки между крестиками. Их как раз 13-14. Значит как я и говорил -тысячка.  Или я не прав?



По координатам между крестами километр. Если между крестами километр , то масштаб  1:10000.

Прикрепленные файлы


  • Гость--, Chaynic, Артём Захаров и 3 другим это нравится

Червяка мутило от слов "рыболов-спортсмен "


#52 Мастер

Мастер
  • Пользователь
  • 334 сообщений
  • сказали "спасибо" 15 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул-Москва

Отправлено 02 Июль 2015 - 16:40

Короче пока времени катастрофически не хватает. ПДФка пока в таком виде. Будет время буду доделывать.

Прикрепленные файлы


  • Гость--, Vovan, Артём Захаров и 7 другим это нравится

Червяка мутило от слов "рыболов-спортсмен "


#53 Kompas

Kompas
  • Пользователь
  • 234 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    02-Март 15

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 04 Июль 2015 - 00:21

Привязал координаты в GM по контрольным точкам эталонной карты ГГЦ. Погрешность, думаю, до 8м. Полагаю этого достаточно для определения значительного изменения донного рельефа(свалы, бровки). Кому надо более точные данные не взыщите :( Выкладываю файл привязки с растровой картой  в архив для ozi (проверил на плане с андроид 4.2) и JNX(до300м) проверил на Garmin GPSMAP 78s.https://yadi.sk/d/9MvuCkiAhenc6


Сообщение отредактировал Kompas: 04 Июль 2015 - 00:50

  • Vovan, Артём Захаров, Бийчанин77 и еще 1 это нравится

#54 Дмитрий

Дмитрий
  • Пользователь
  • 1 079 сообщений
  • сказали "спасибо" 33 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 29 Февраль 2016 - 23:55

Привязал координаты в GM по контрольным точкам эталонной карты ГГЦ. Погрешность, думаю, до 8м. Полагаю этого достаточно для определения значительного изменения донного рельефа(свалы, бровки). Кому надо более точные данные не взыщите :( Выкладываю файл привязки с растровой картой  в архив для ozi (проверил на плане с андроид 4.2) и JNX(до300м) проверил на Garmin GPSMAP 78s.https://yadi.sk/d/9MvuCkiAhenc6

А как в навигатор закачачь?
