#41 ФокС

ФокС
  • Пользователь
  • 5 737 сообщений
  • сказали "спасибо" 27 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 18 Февраль 2016 - 20:15

спасибо!




:D



Оперативненько.



*збс


  • Перспективный это нравится
<p>( архив ).

#42 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 11 Март 2016 - 15:36

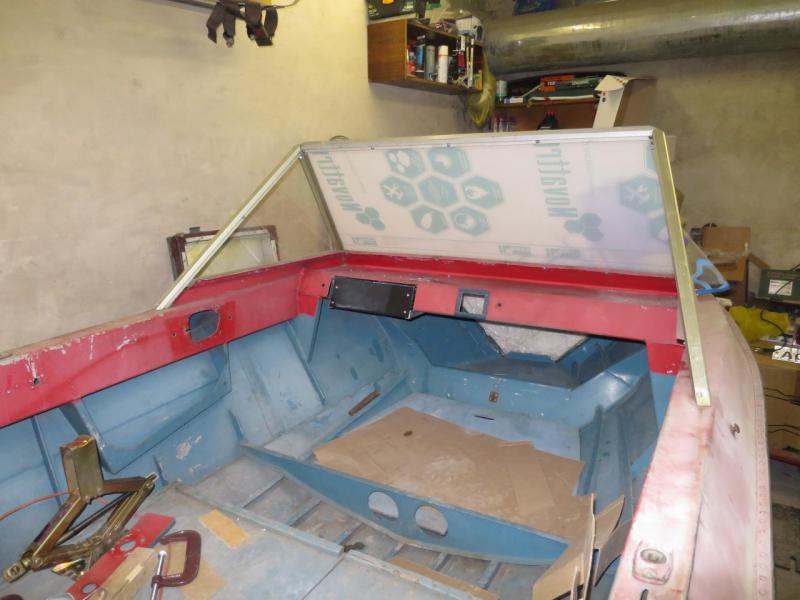

Появилась идея сделать небольшую "нычку" для всякой мелочи типа документов,фотиков и прочего скарба...

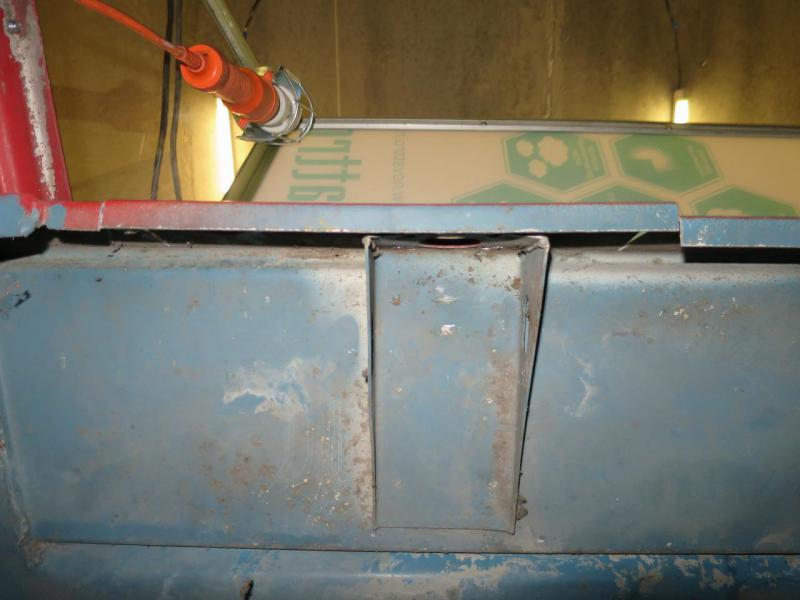

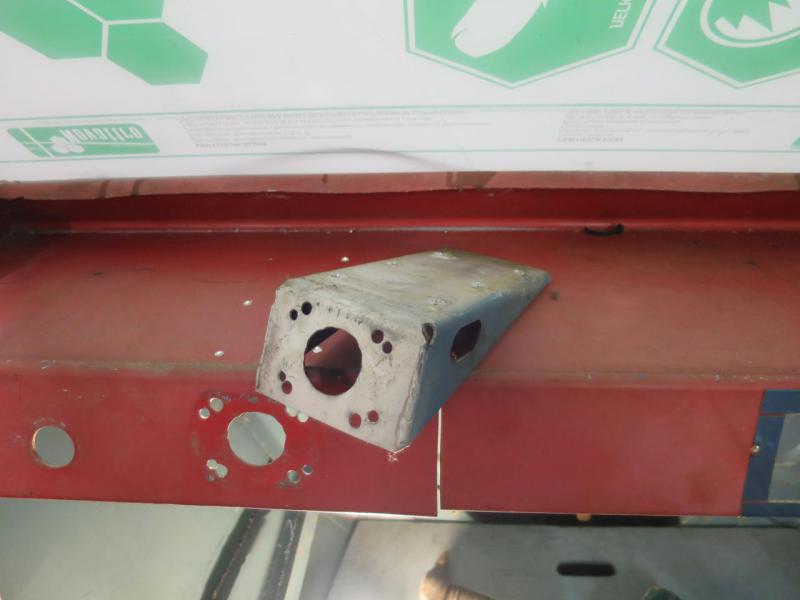

Т.к. руль будет справа , высверлил родной усилитель (будет перенесен на правую сторону)

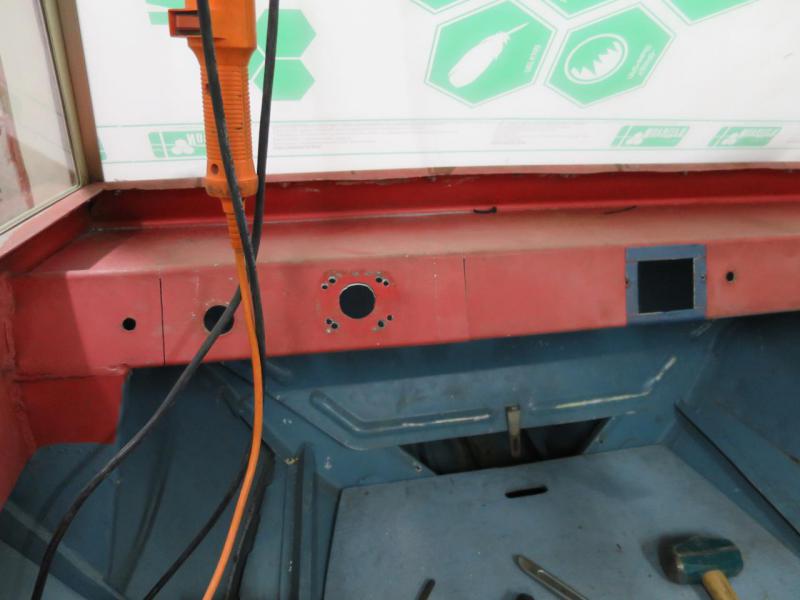

Вырезал немного панель...

Потом сделал с картона "макет", показалось маловато, ещё вырезал...

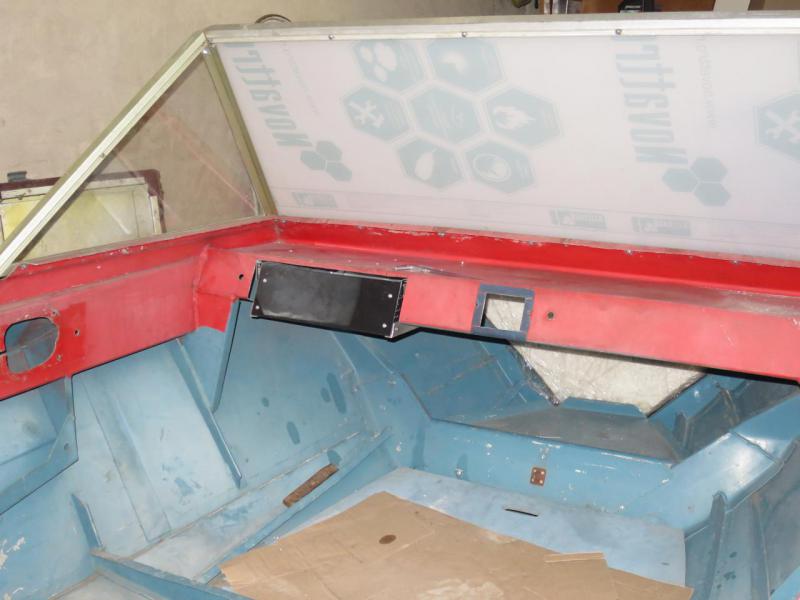

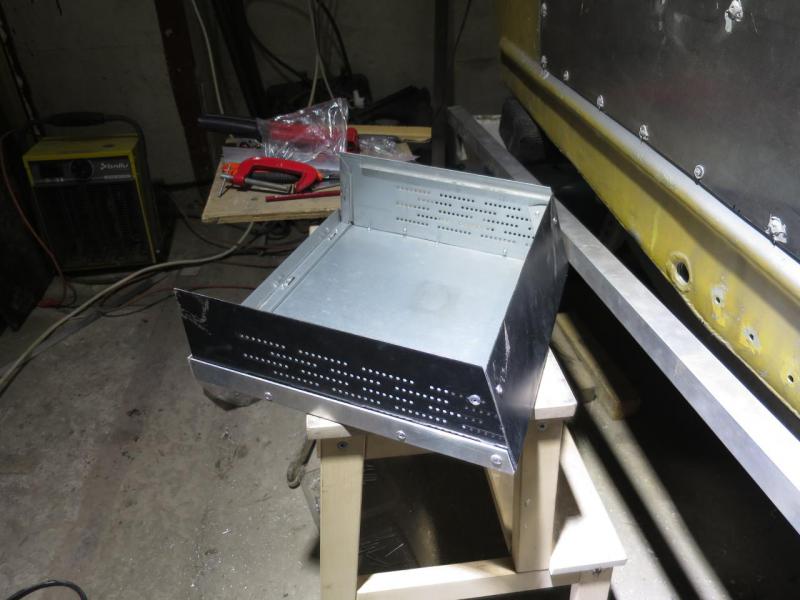

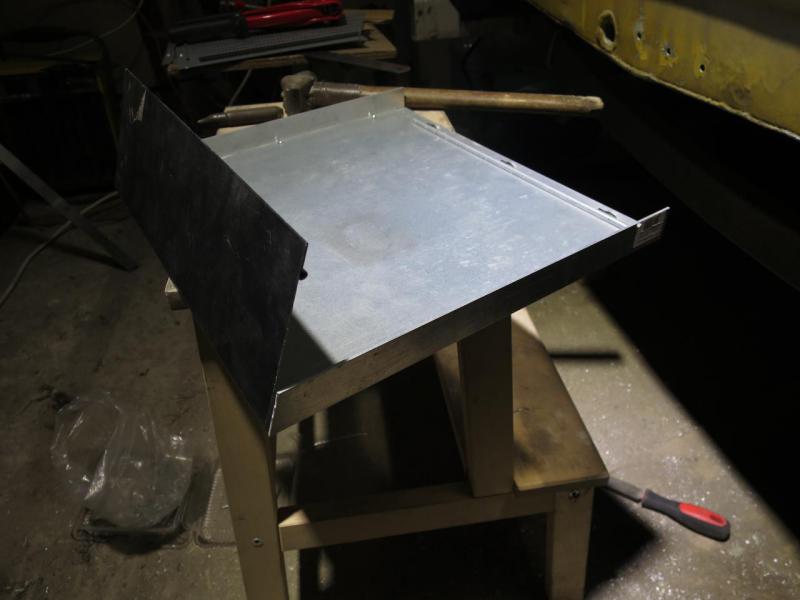

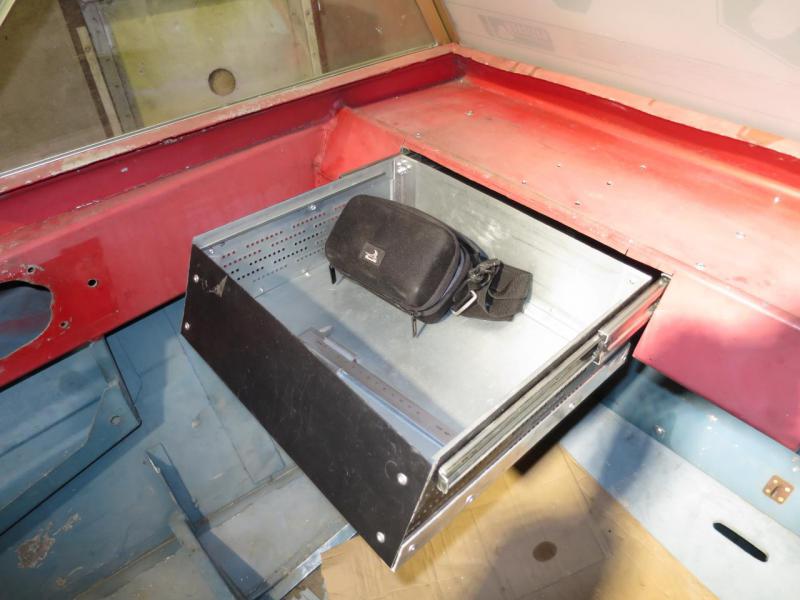

Из старого системника и уголков, склепал ящичек



В мебельном приобрел направляющие с фиксатором(чтобы на ходу не открывался) и через уголки внедрил всё на место, на внешний вид пока внимания не обращайте, ящичек внутри чем-нибудь обклею, а панель будет закрыта фанерой...но это в следующей серии.




  • Nik(дядьКоля), Гость--, Vladich и 12 другим это нравится

 Ох уж эти сказочки! Ох уж эти сказочники!


Спасибо от 1 Пользователь:
BSA

#43 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 02 Апрель 2016 - 20:41

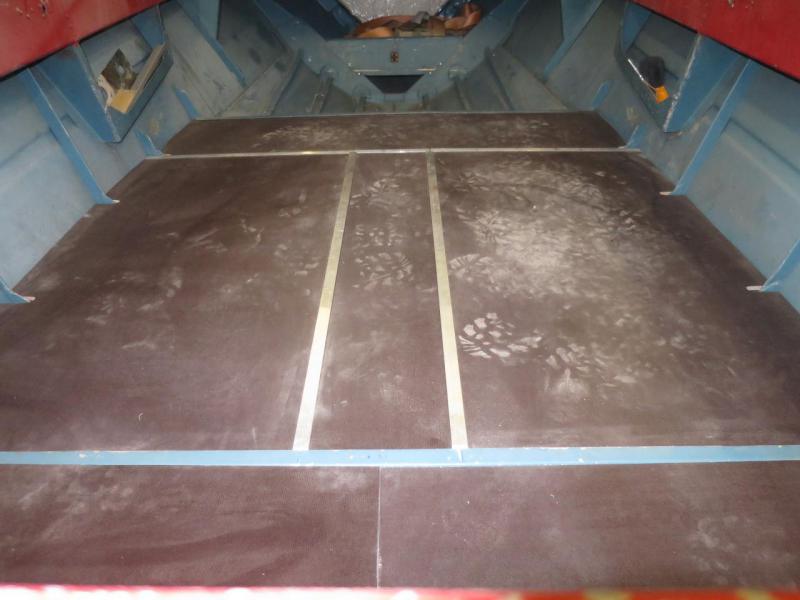

Занимаюсь сейчас пайолами,

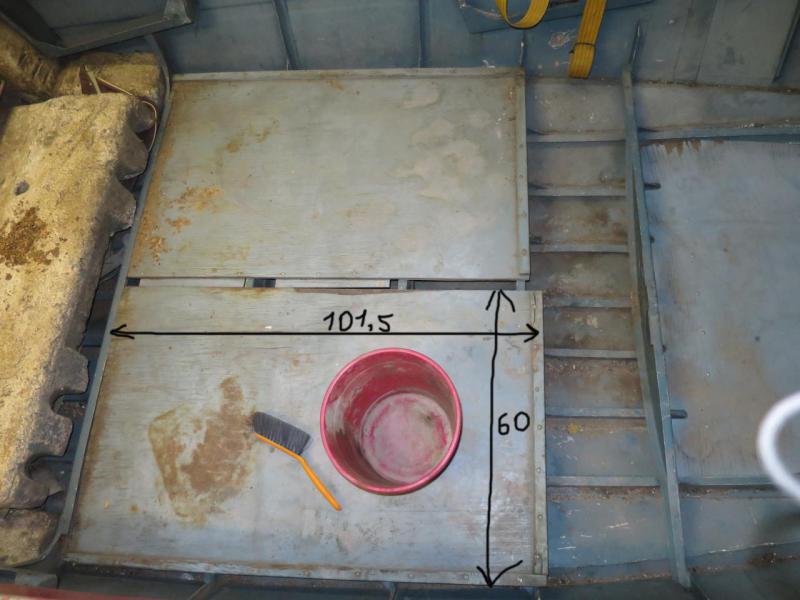

Вот это родные:Пайол 2.jpg (блоки плавучести кстати тоже)

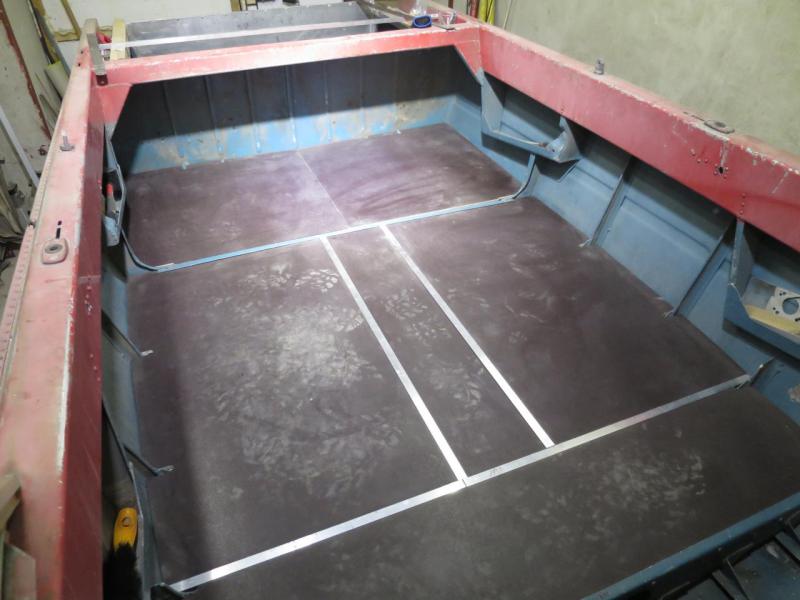

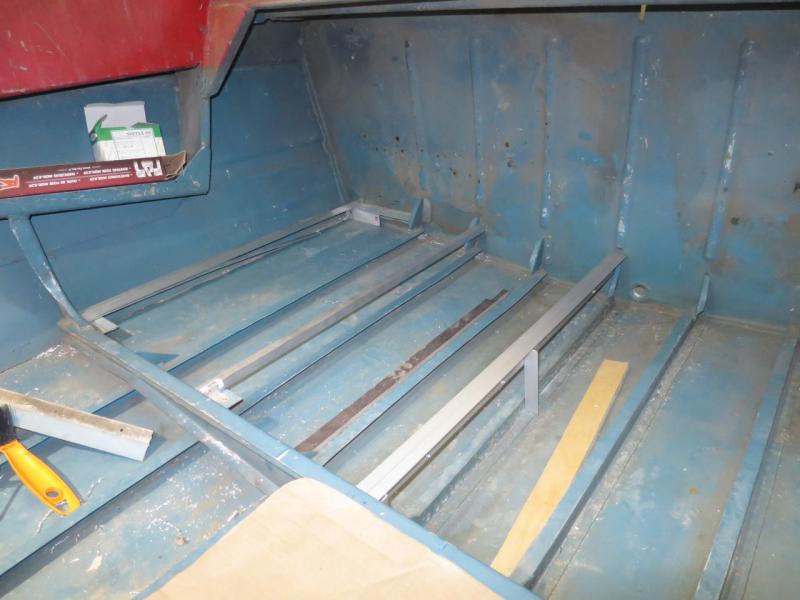

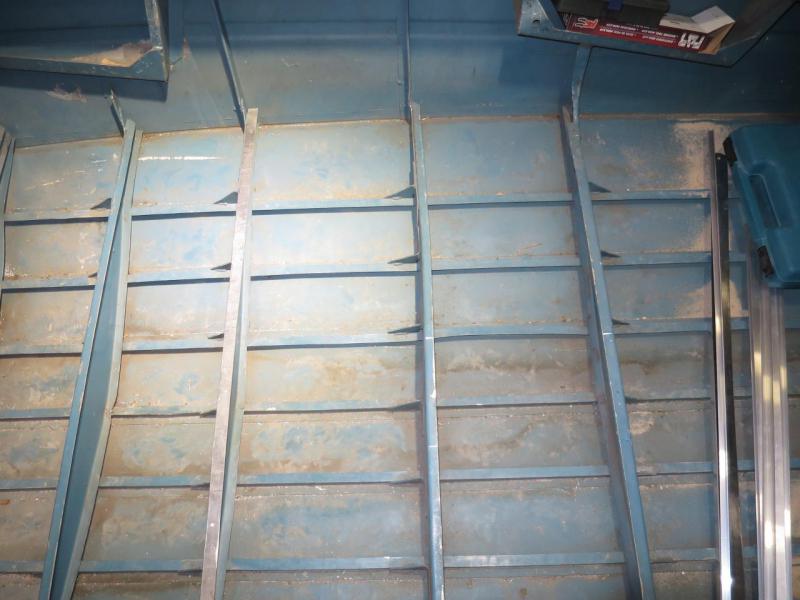

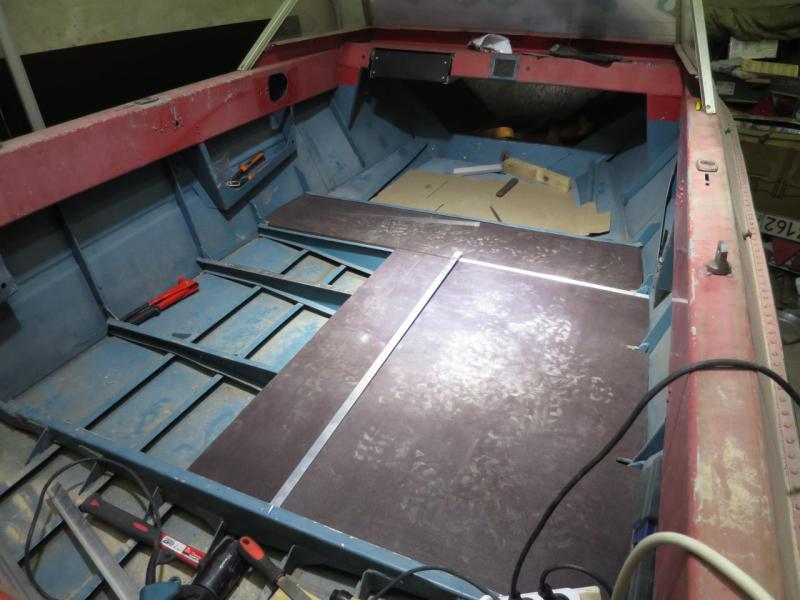

Сделал шпангоуты в один уровень, заднюю часть кокпита сделал в уровень со средней.

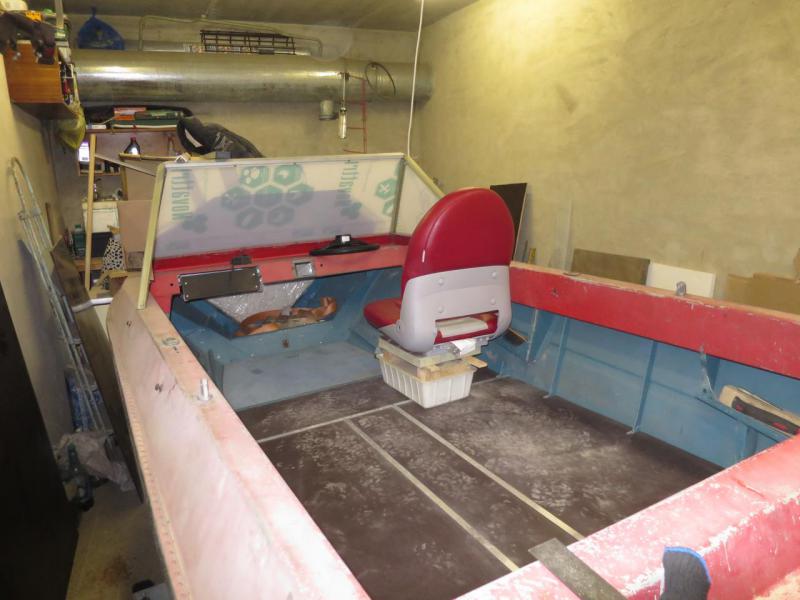

Прикинул примерную высоту сидухи




Продолжение следует...


  • Nik(дядьКоля), Гость--, DSA и 23 другим это нравится

 Ох уж эти сказочки! Ох уж эти сказочники!


#44 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 06 Апрель 2016 - 16:43

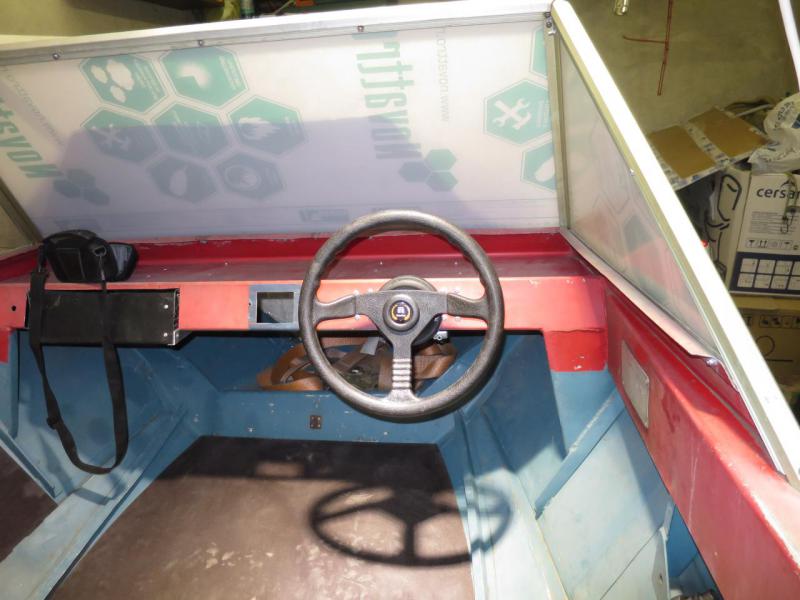

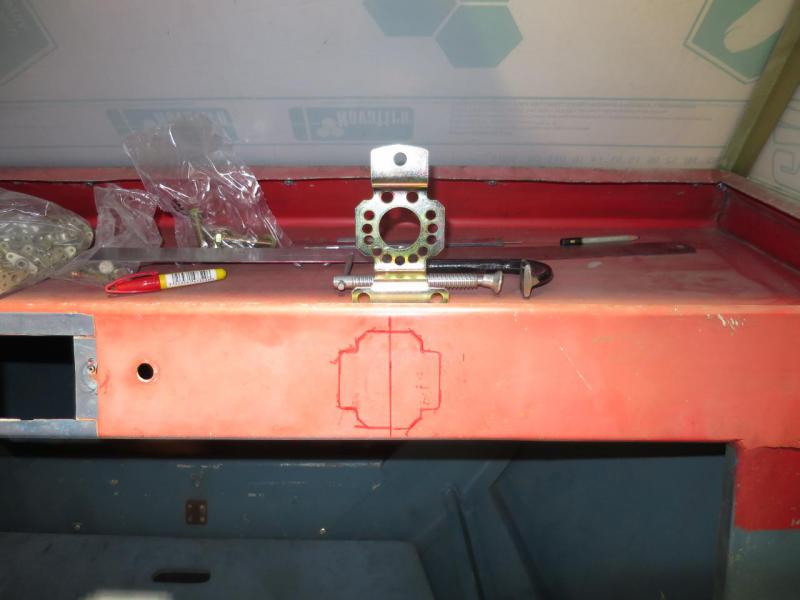

Поставил баранку)

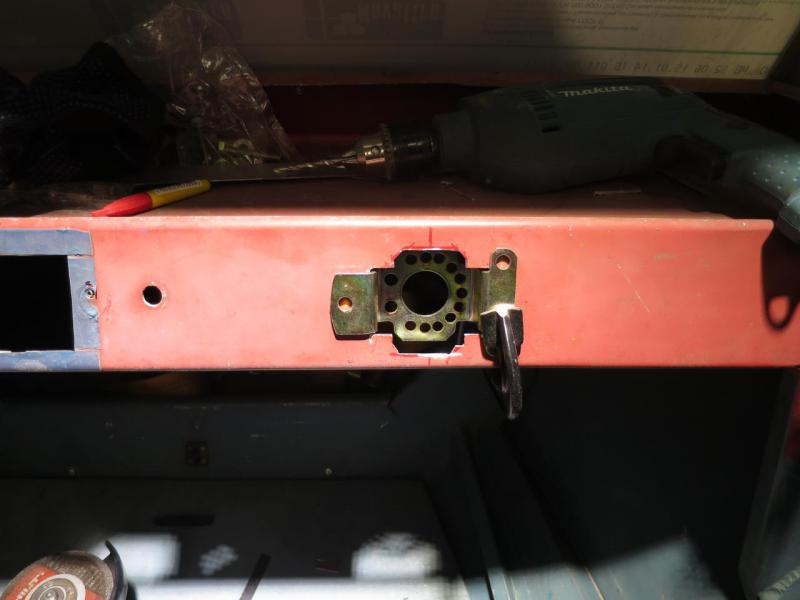

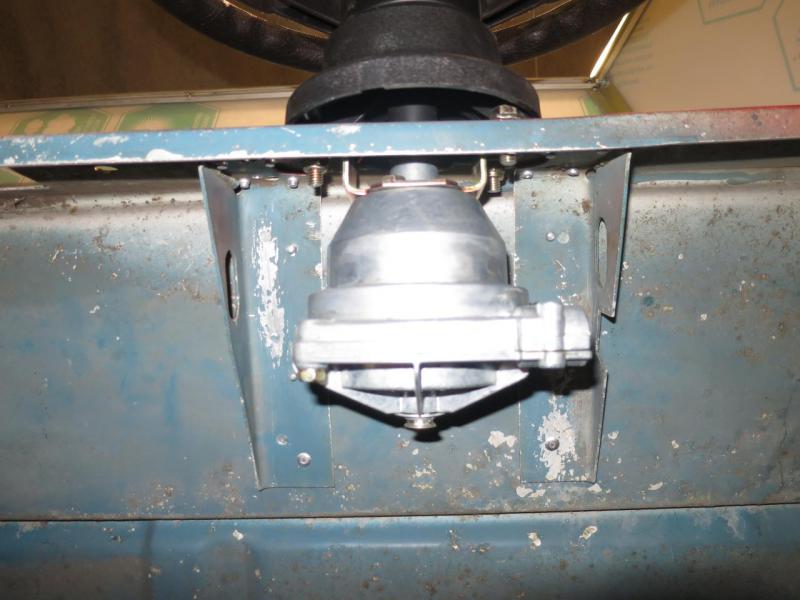

Место установки усилил косынками.

Прикрепленные изображения

  • IMG_4486.JPG
  • IMG_4487.JPG
  • IMG_4494.JPG
  • IMG_4489.JPG

  • Nik(дядьКоля), DSA, palar и 13 другим это нравится

 Ох уж эти сказочки! Ох уж эти сказочники!


#45 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 10 Май 2016 - 14:46

Чего-то совсем нет времени на фотоотчеты по-этому кратко

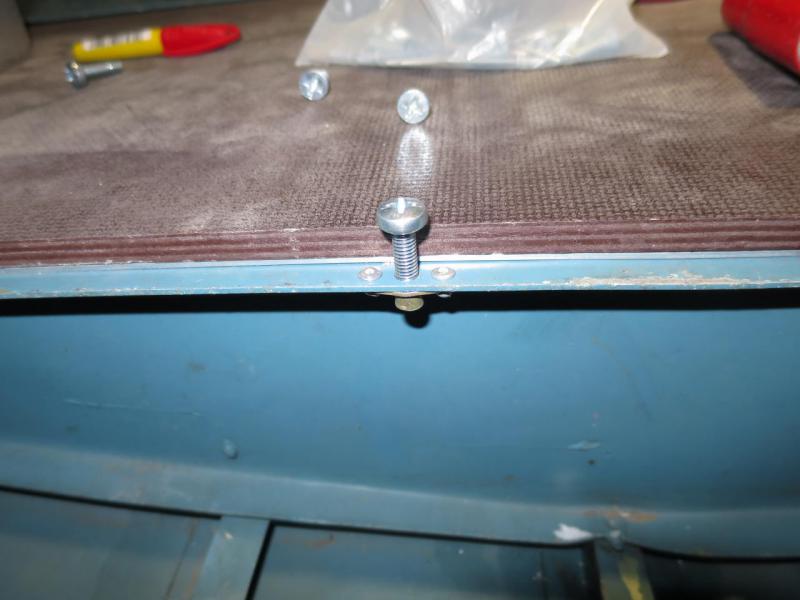

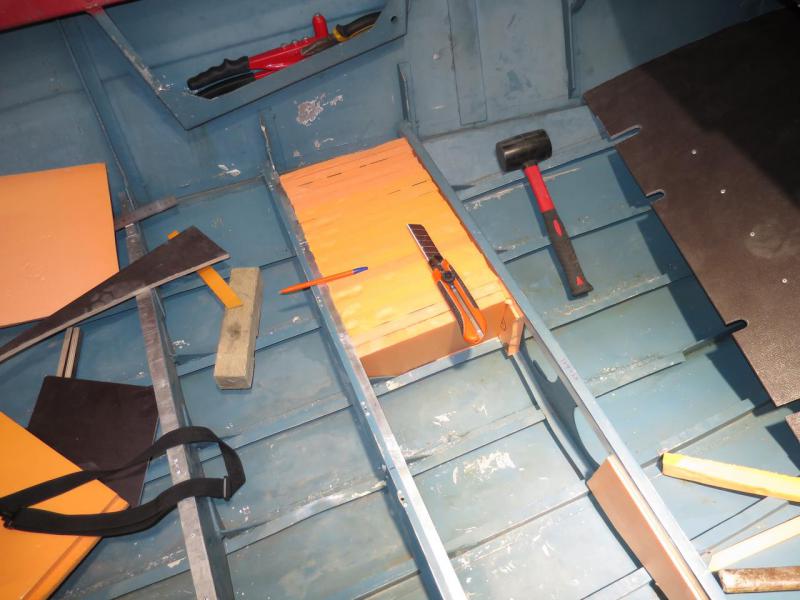

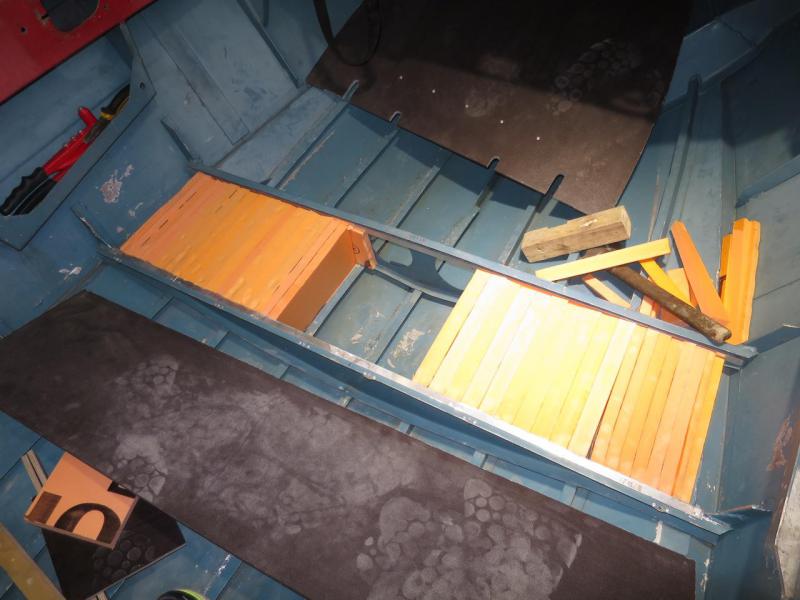

Пайолы к шпангоутам в нескольких местах будут прикручиваться винтами, чтоб не "играли" и в то же время можно было быстро снять, приклепал типа закладных гаек с ушками,

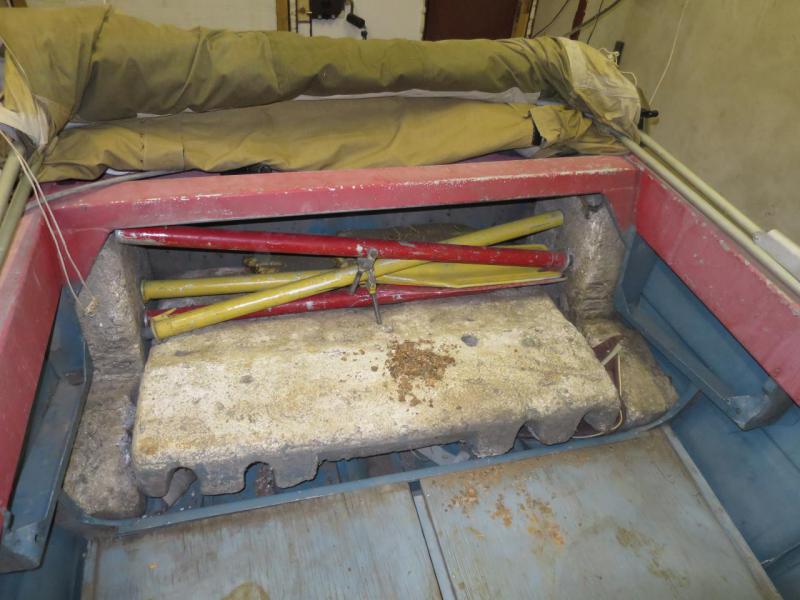

Так располагались родные блоки плавучести в кормеIMG_4361.JPG

И в носу(он кстати был в состоянии нового, затянул его стрейчем и поставил назад)


А  которые стояли в корме выкинул, так там удобней складывать весь рыбацкий шмурдяк, часть блоков переехала под слани, по центру тоннель для слива воды в корму, где потом будет установлена водоотливная помпа.




Бонусом-шумоизоляция)

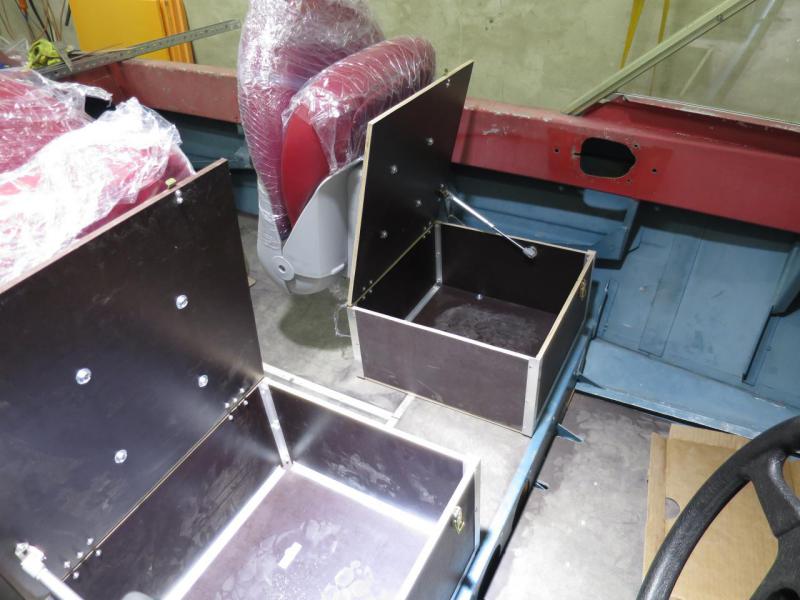

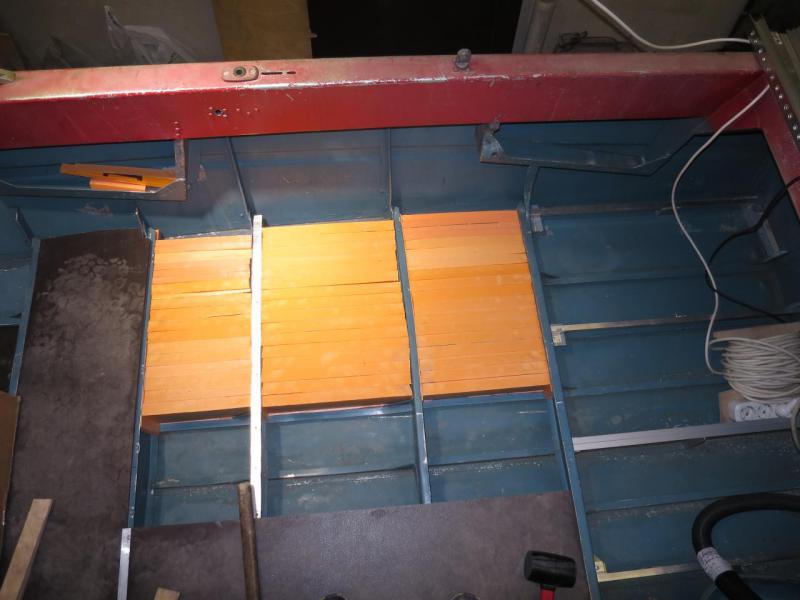

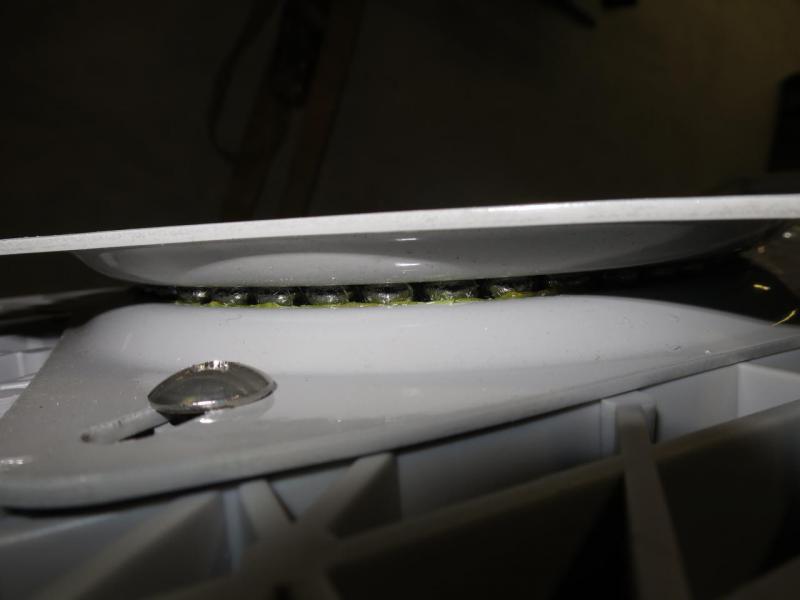

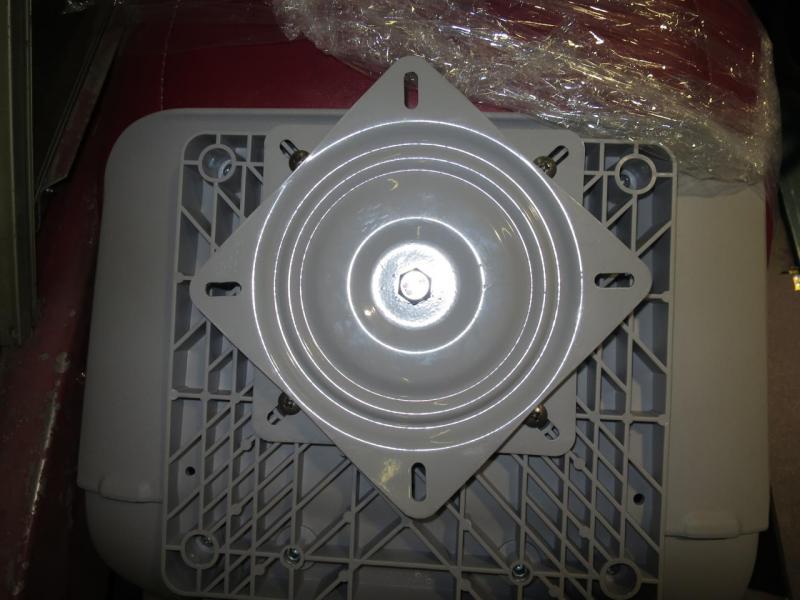

Пришли с красноярска hand-made поворотные платформы на шарикоподшипниках, еще и регулируется усилие поворота

IMG_4510.JPG IMG_4527.JPG

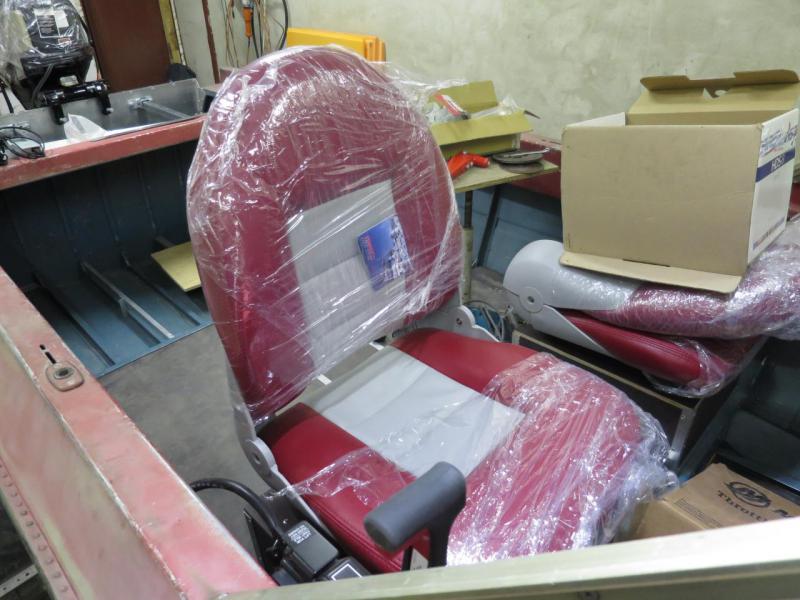

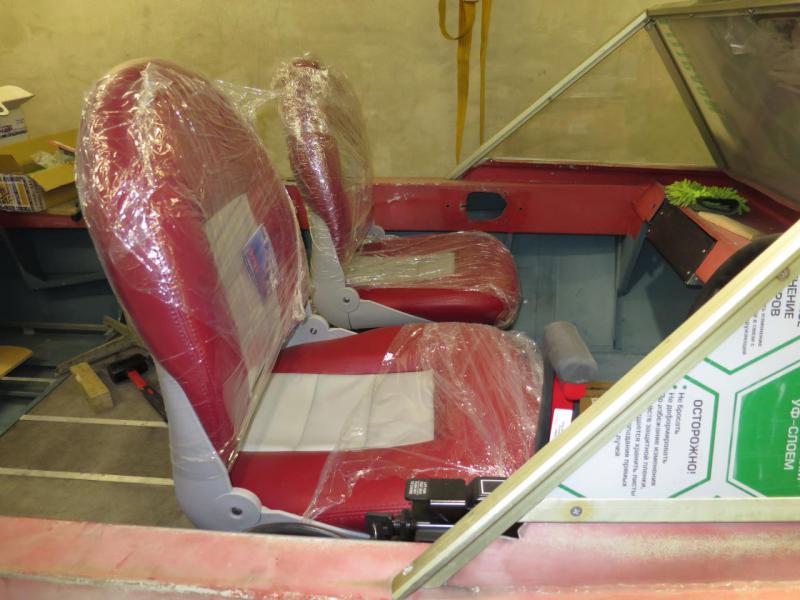

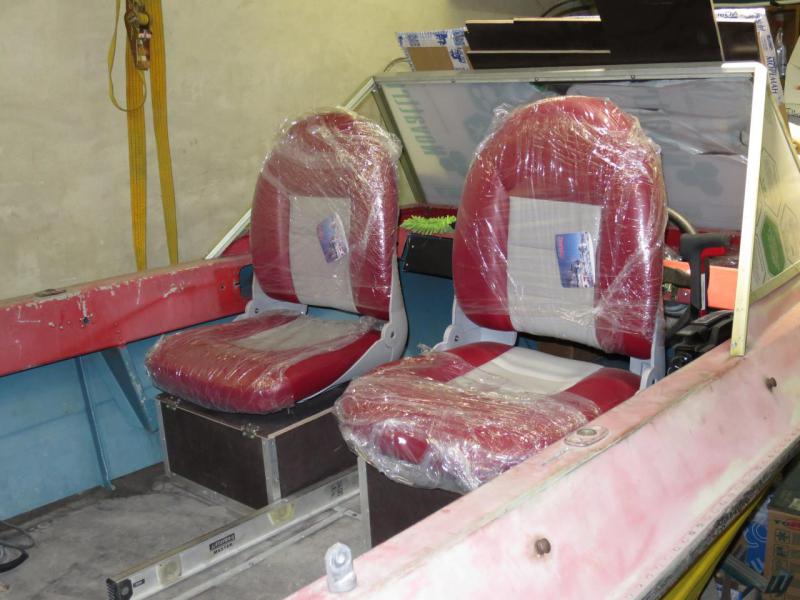

Долго выбирал сидухи, остановился на пендосовских, не пожалел, вещь!  узкие, легкие, мягкие. Собрал рундуки, всё ниче петли говно оказались, поездив по Барнаулу так и не нашел ничего приличного,каждый из рундуков прикручивается всё в те-же закладные к пайолам на двух винтах, для удобства складывания в них вещей поставил газ-лифты)) между сидух получился нормальный проход, вобщем все получилось как и хотел.







Сообщение отредактировал Перспективный: 10 Май 2016 - 14:50

  • Nik(дядьКоля), Гость--, Voland и 31 другим это нравится

 Ох уж эти сказочки! Ох уж эти сказочники!


#46 Nik(дядьКоля)

Nik(дядьКоля)
  • Администратор
  • 62 331 сообщений
  • сказали "спасибо" 701 раз
  • Дата регистрации:
    22-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:СССР

Отправлено 10 Май 2016 - 14:53

Как крепишь рундуки?


Претендуешь - соответствуй.

nik@altfishing-club.ru




#47 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 10 Май 2016 - 14:58

Как крепишь рундуки?

В след раз сделаю поближе фото, там два болтика под шестигранник, снять рундуки пару минут, надо ещё ручки по бокам сделать чтобы на берег их удобно носить, в принципе на них же можно сидеть на берегу)


  • Nik(дядьКоля) и Георгич это нравится

 Ох уж эти сказочки! Ох уж эти сказочники!


#48 Voland

Voland
  • Пользователь
  • 4 084 сообщений
  • сказали "спасибо" 128 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 10 Май 2016 - 15:28

В след раз сделаю поближе фото, там два болтика под шестигранник, снять рундуки пару минут, надо ещё ручки по бокам сделать чтобы на берег их удобно носить, в принципе на них же можно сидеть на берегу)


Хорошую идёт ты подал про рундуки, все думал как лучше было сделать, чтобы можно было быстро снимать в зависимости от рыбалки.

Саtch & release


#49 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 11 Май 2016 - 18:26

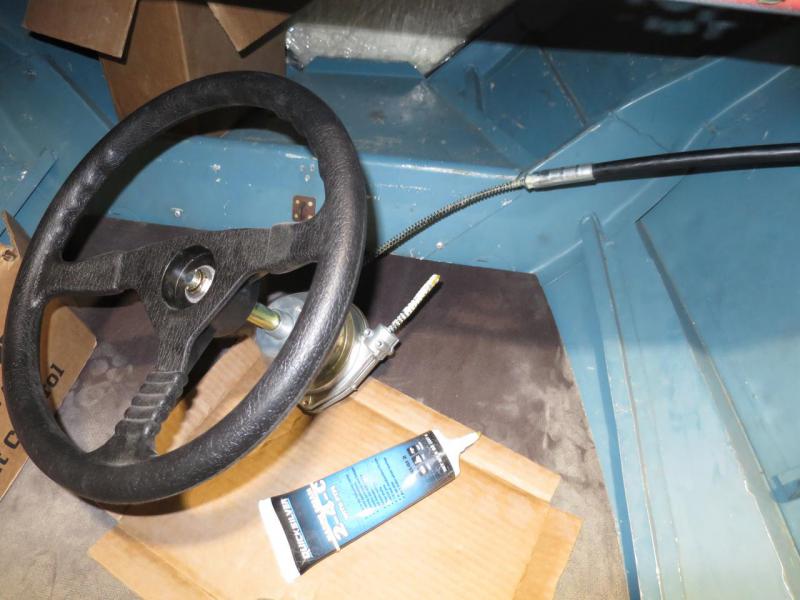

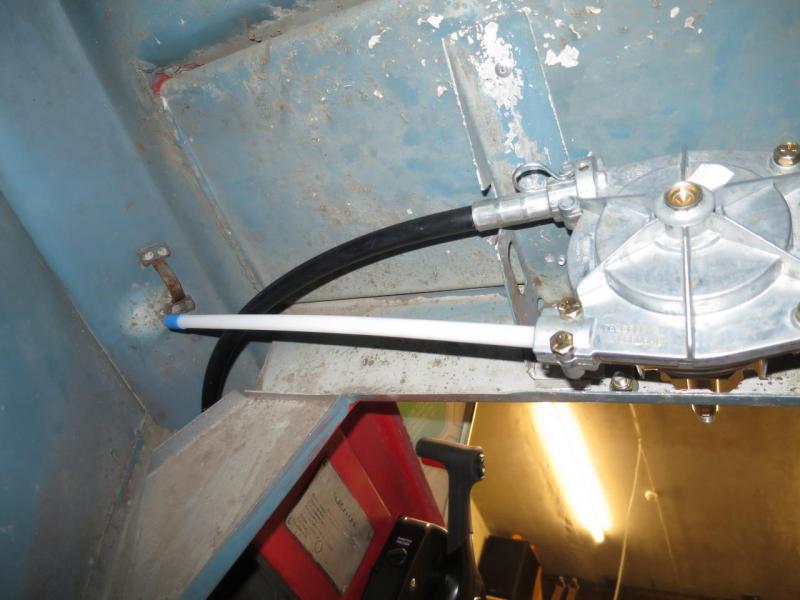

Сегодня завел трос (14 ft) встал идеально, пендосы смазки зажали конечно (санкции :D ) дополнительно промазал тефлоновой смазкой...

IMG_4559.JPG IMG_4565.JPG

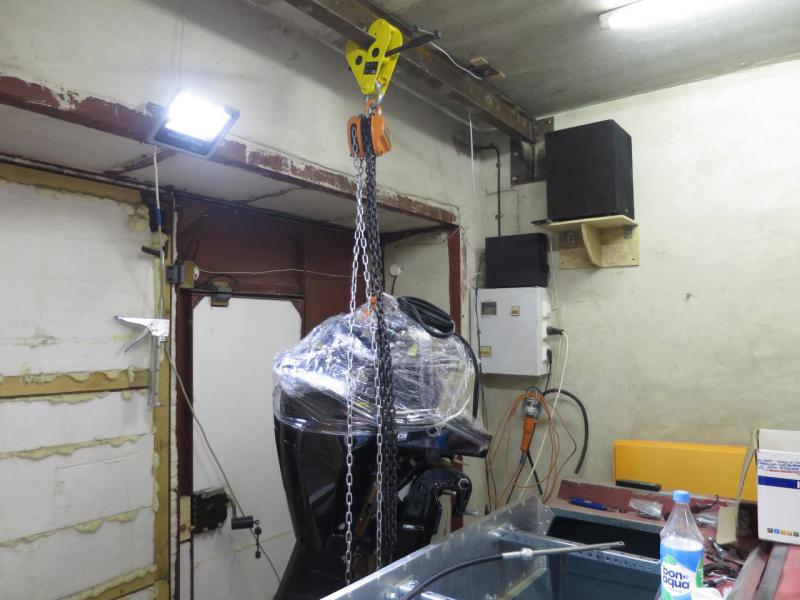

При помощи тали без лишней суеты и надрывания пупка подружил крыма с моторчиком...

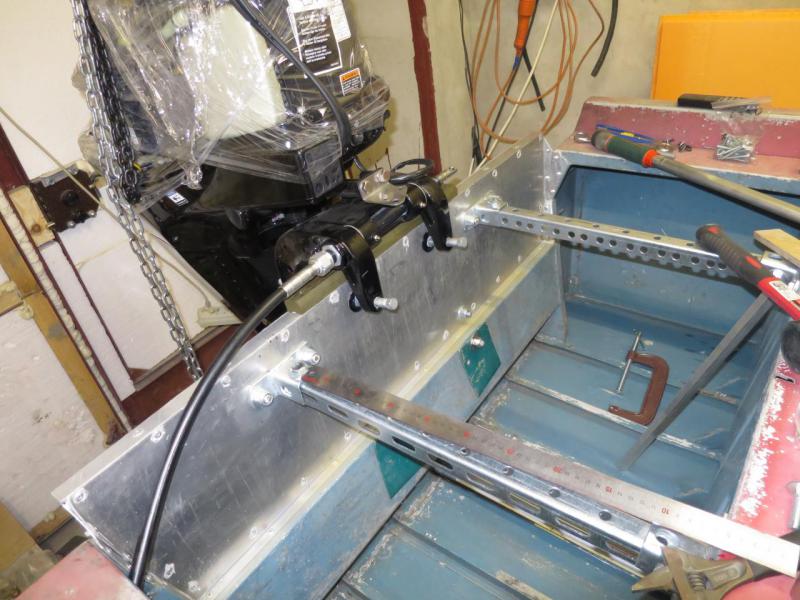

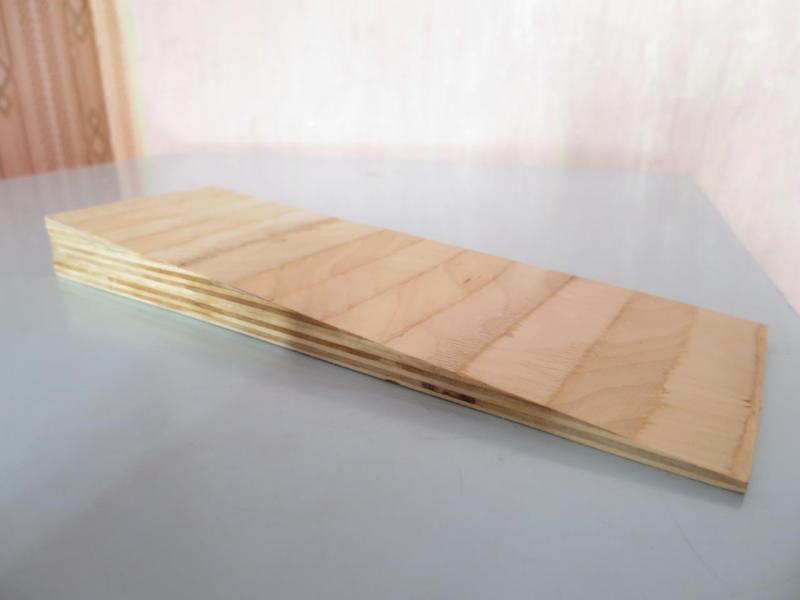

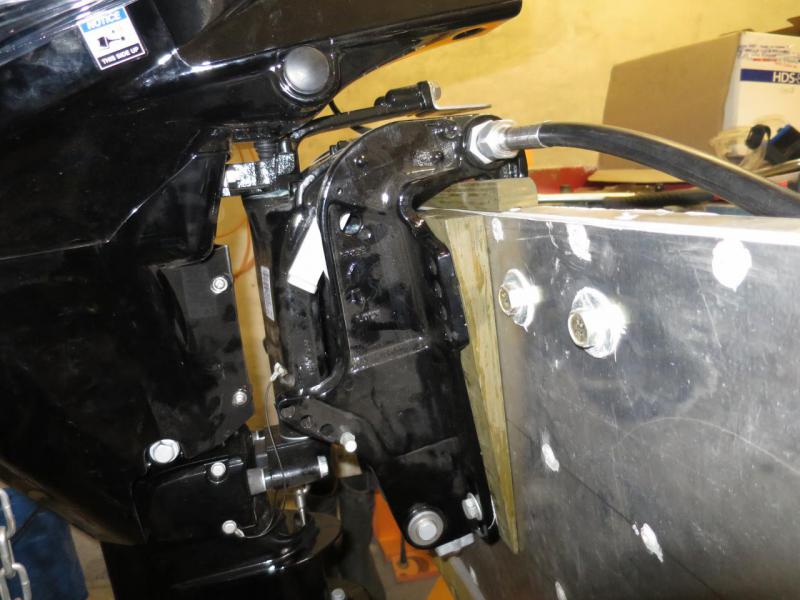

Так как мотор с тримом, чтоб добиться отрицательного угла при поджатом моторе поставил клинья с фанеры (спасибо форумчанину "Ивану Женькину", дал инструмент подходящий попользоваться)

IMG_4414.JPG IMG_4576.JPG IMG_4575.JPG

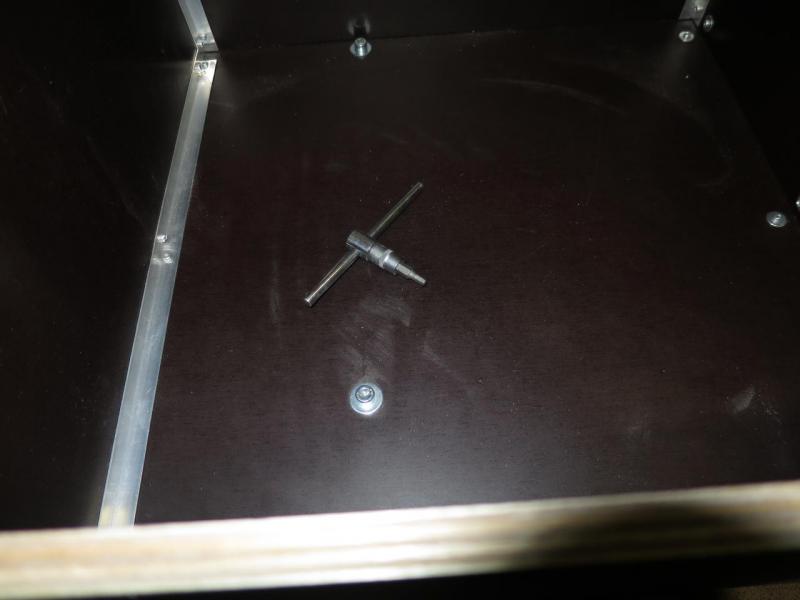

Вот так крепятся изнутри рундуки к палубеIMG_4569.JPG


  • Nik(дядьКоля), Гость--, Voland и 22 другим это нравится

 Ох уж эти сказочки! Ох уж эти сказочники!


Спасибо от 1 Пользователь:
Nik (дядьКоля)

#50 Stalker

Stalker
  • Модератор
  • 5 747 сообщений
  • сказали "спасибо" 771 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 12 Май 2016 - 08:24





Вот так крепятся изнутри рундуки к палубеattachicon.gifIMG_4569.JPG

А в палубе как гайки фиксировал?


Фидер - наше всё!


#51 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 12 Май 2016 - 08:31

А в палубе как гайки фиксировал?

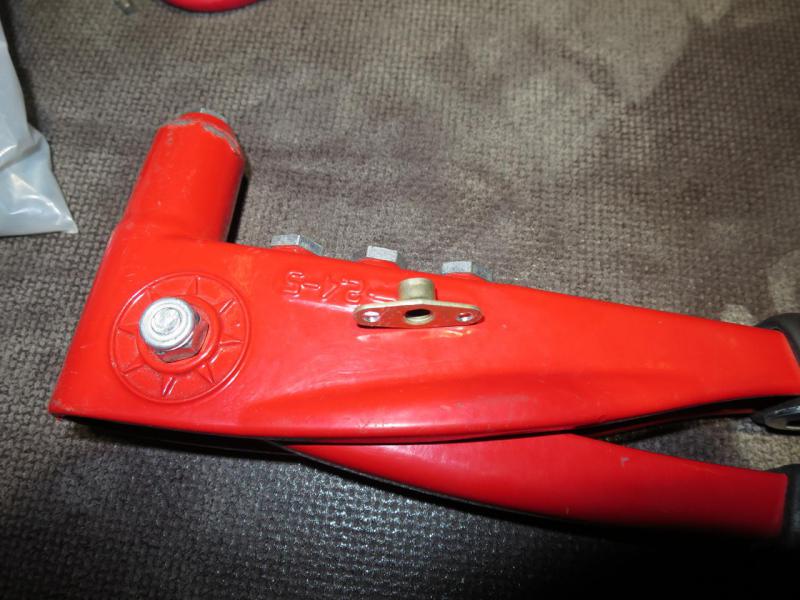

там не совсем гайки, 51 сообщение, первая фотография, сейчас в магазинах есть ещё решение по интересней, вытяжные резьбовые заклепки называюца, но под них нужен спец. заклепочник, а эти можно обычным, заклепками 3.2мм



  • palar, Stalker, Дмитрий и 2 другим это нравится

 Ох уж эти сказочки! Ох уж эти сказочники!


#52 Keman

Keman
  • Пользователь
  • 1 957 сообщений
  • сказали "спасибо" 42 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:ручная сборка удилищ

Отправлено 12 Май 2016 - 10:08

А в палубе как гайки фиксировал?

Всегда считал, что палуба - это поверхность на носу (капот), а в кокпите пайол... Хз, как правильно ))
Если пайол деревянный, то как альтернатива резьбовой заклепке, усовая гайка.
  • Хмурый и kroHA22 это нравится
Мои работы - удилища ручной сборки. Ремонт и тюнинг удилищ.

#53 Stalker

Stalker
  • Модератор
  • 5 747 сообщений
  • сказали "спасибо" 771 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 12 Май 2016 - 10:31

Всегда считал, что палуба - это поверхность на носу (капот), а в кокпите пайол... Хз, как правильно ))
Если пайол деревянный, то как альтернатива резьбовой заклепке, усовая гайка.

Как автор написал - так я и процитировал :)

У меня ОСП лежит в качестве пайола, тоже думаю сделать рундуки под сидушки


там не совсем гайки, 51 сообщение, первая фотография, сейчас в магазинах есть ещё решение по интересней, вытяжные резьбовые заклепки называюца, но под них нужен спец. заклепочник, а эти можно обычным, заклепками 3.2мм


Посмотрел, это пайол к шпангоуту крепится.

Т.е. получается - когда нет рундука, в этом месте просто болт крепит пайол. Надо поставить рундук - выкручиваешь болт и ставишь рундук на это место?


Фидер - наше всё!


#54 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 12 Май 2016 - 13:24

Как автор написал - так я и процитировал :)

У меня ОСП лежит в качестве пайола, тоже думаю сделать рундуки под сидушки


Посмотрел, это пайол к шпангоуту крепится.

Т.е. получается - когда нет рундука, в этом месте просто болт крепит пайол. Надо поставить рундук - выкручиваешь болт и ставишь рундук на это место?

Когда нет рундука там просто отверстие, болт проходит сквозь рундук и пайол


  • Nik(дядьКоля), НЕМО и Stalker это нравится

 Ох уж эти сказочки! Ох уж эти сказочники!


#55 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 21 Май 2016 - 21:55

По порядку

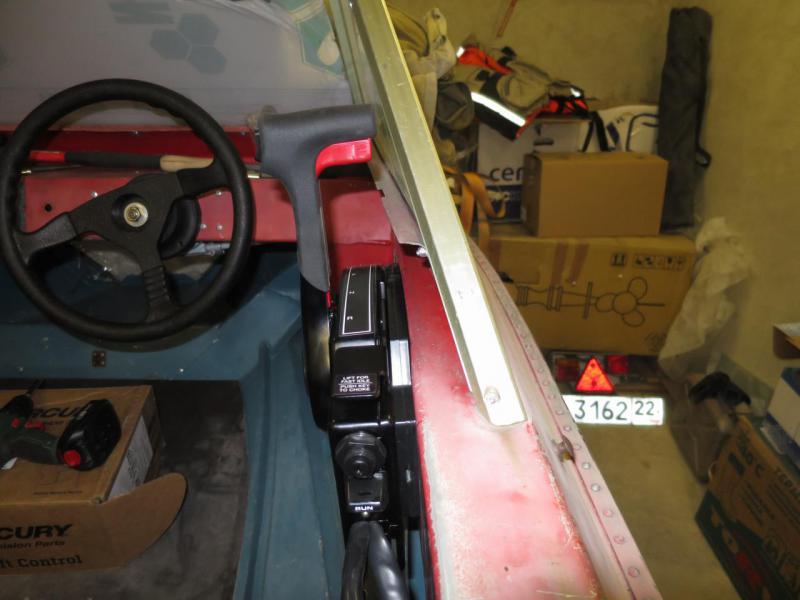

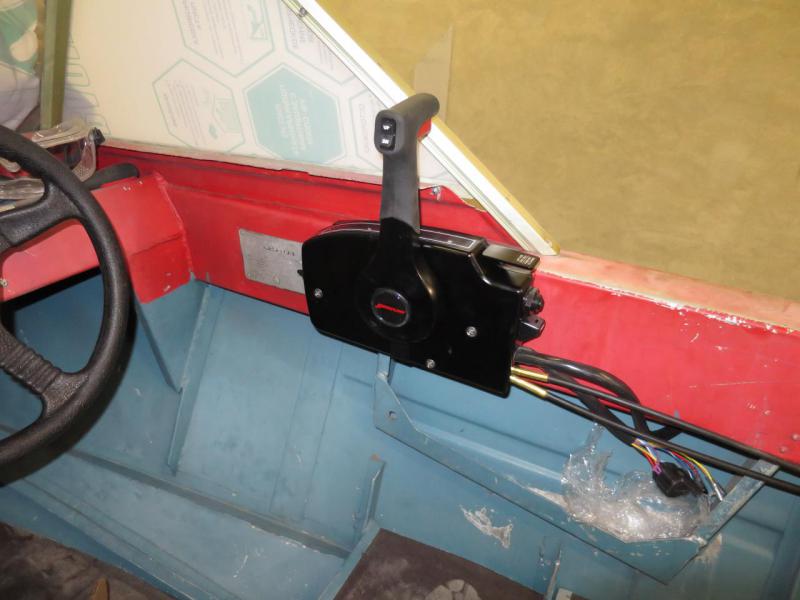

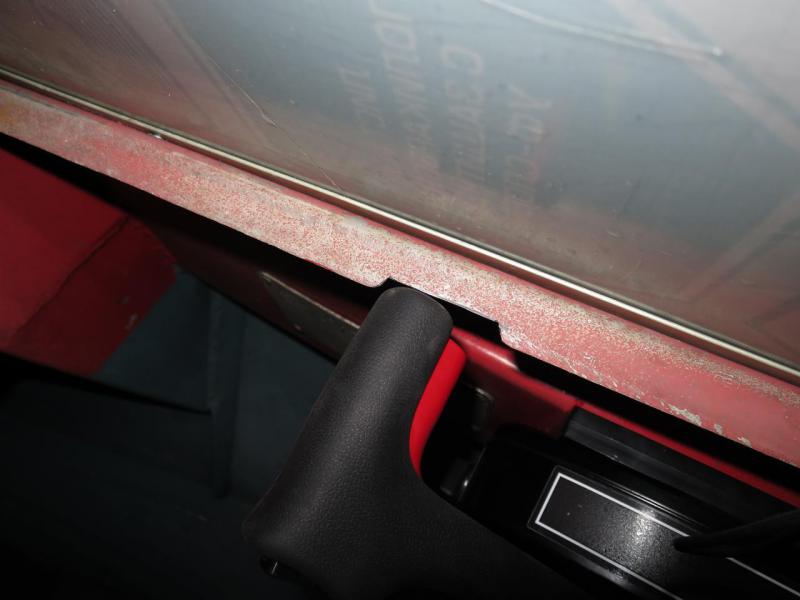

Поставил машинку г\р, немного пришлось румынкой рихтануть)

IMG_4588.JPG IMG_4589.JPG IMG_4590.JPG

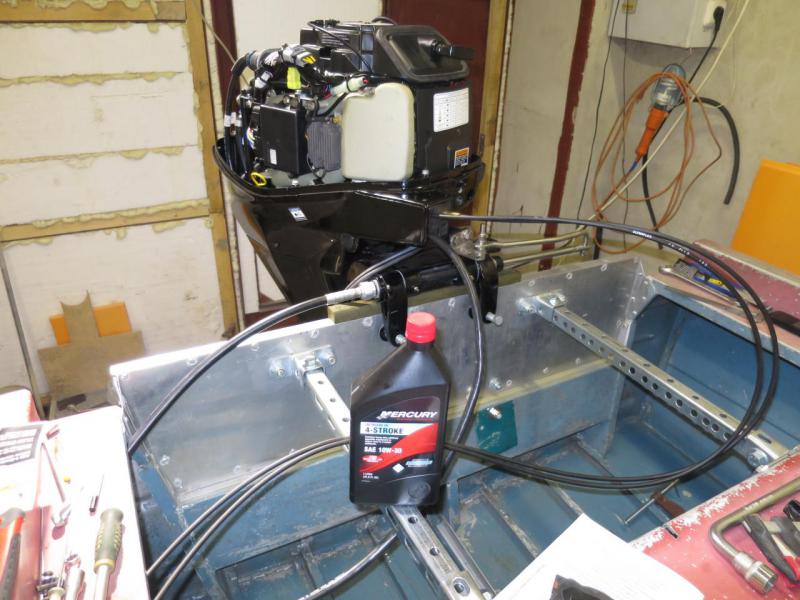

Подцепил троса (13 ft) проводку,кочергу,залил масло,наклеил наспех номера (спасибо Саше "Werebear")

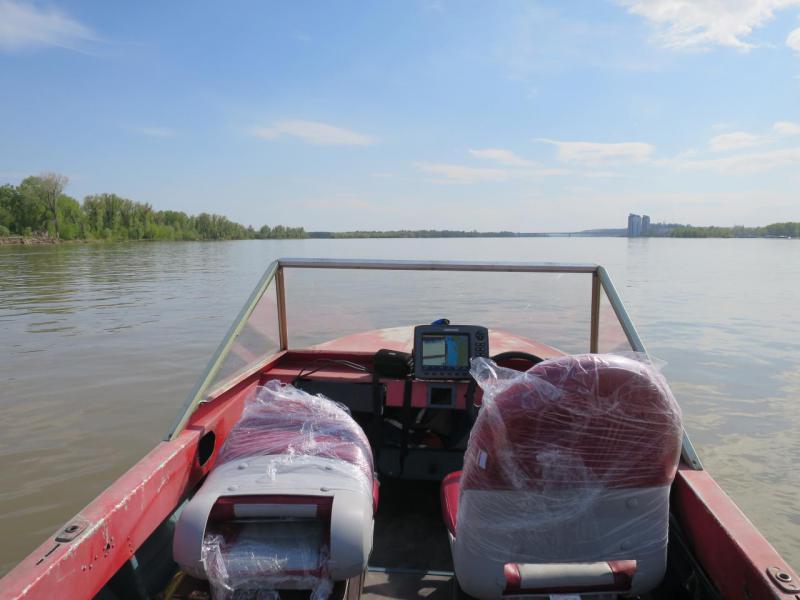

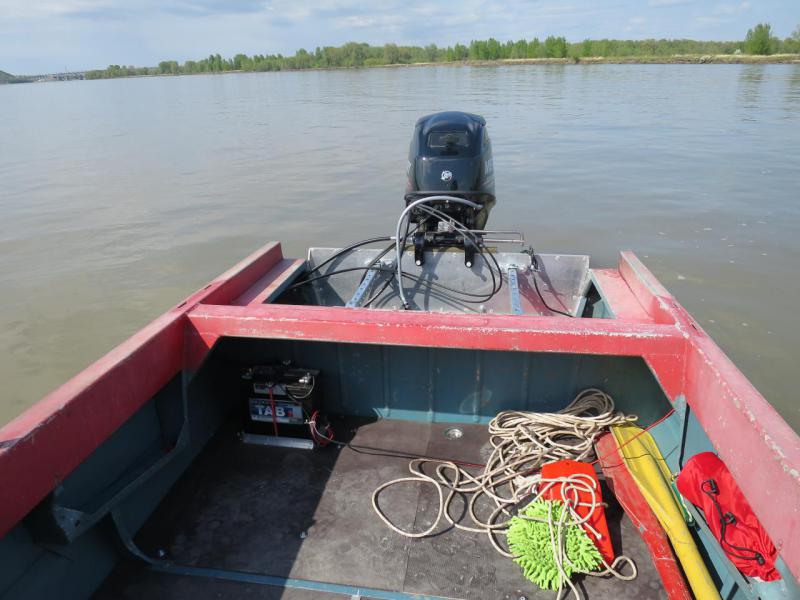

Поставил акум и на воду, забыл уже как с прицепом ездить) начал скидывать лодку, а она не хочет, как будто прилипла!! раз шесть с разгона пытался её спихнуть... Выхожу **ять! лебедку не отцепил)))

Завелся почти сразу, тарахтит как мопедка, трим тема, хорошо что взял именно в этой комплектации!


В общем пока идёт процедура обкатки, ещё нужно доделать мелочи...



Прикрепленные изображения

  • IMG_4597.JPG
  • IMG_4598.JPG
  • IMG_4606.JPG

  • Nik(дядьКоля), Гость--, ФокС и 26 другим это нравится

 Ох уж эти сказочки! Ох уж эти сказочники!


#56 Nik(дядьКоля)

Nik(дядьКоля)
  • Администратор
  • 62 331 сообщений
  • сказали "спасибо" 701 раз
  • Дата регистрации:
    22-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:СССР

Отправлено 21 Май 2016 - 22:59

По порядку

Поставил машинку г\р, немного пришлось румынкой рихтануть)


.

Я бы, посоветовал тебе - под штатную пластиковую прокладку (между контрОллером (в быту-машинка)и корпусом лодки) - поставить дополнительную проставку. Сантиметра три. Можно пять.

Так, как сейчас - будет постоянно нозить тебя. Неудобно.


  • ФокС, Викторович, palar и 3 другим это нравится

Претендуешь - соответствуй.

nik@altfishing-club.ru




#57 Nik(дядьКоля)

Nik(дядьКоля)
  • Администратор
  • 62 331 сообщений
  • сказали "спасибо" 701 раз
  • Дата регистрации:
    22-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:СССР

Отправлено 22 Май 2016 - 08:24

Удобно! Если сделать больше,будет мешать поворачивать сиденье.



Всё же, прими мой совет - сделать так. Контроллер при этом - надо передвинуть немного вперёд (тогда он и сиденью не помешает).

Шильдик высверливаешь и переставляешь симметрично на левый борт (чтоб его не перекрывать).

Каждый, конечно, решает сам - как ему удобнее. Но, такой мой совет )))


  • ФокС это нравится

Претендуешь - соответствуй.

nik@altfishing-club.ru




#58 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 24 Май 2016 - 22:18

Прошел ТО, вечером катнулся с девченками до места проведения покатушек

Прикрепленные изображения

  • IMG_4630.JPG

  • Nik(дядьКоля), Гость--, ФокС и 19 другим это нравится

 Ох уж эти сказочки! Ох уж эти сказочники!


#59 Poromonn

Poromonn
  • Пользователь
  • 36 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    27-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул-Новосибирск

Отправлено 24 Май 2016 - 22:56

Линолеум тоже задерживает, он же фактурный. Только в отличии от ковролина песок гораздо проще с линолеума смести (смыть). Ну а если без линолеума, то к концу сезона готовь лопату - песок копать под пайолами.


Песок, попадая под пайолы каким-то невероятным способом там полимеризуется и забивает шпигаты, нарушая отток воды.

#60 Voland

Voland
  • Пользователь
  • 4 084 сообщений
  • сказали "спасибо" 128 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 24 Май 2016 - 23:12

Прошел ТО, вечером катнулся с девченками до места проведения покатушек


Дима, каковы скоростные характеристики на практике получились?

Саtch & release
