Крым 1979 года (бортжурнал Перспективного о своей лодке)

Крым Бортжурнал Тюнинх лодка крым тюнинг лодки крым кресла для лодки рулевое на мотолодку модернизация лодки мотолодка

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 90

#21 ФокС

ФокС
  • Пользователь
  • 5 737 сообщений
  • сказали "спасибо" 27 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 21 Ноябрь 2015 - 22:30

Диман, поздравляю.

Это - вещщщщщщщь !!!!


  • Перспективный это нравится
<p>( архив ).

#22 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 30 Ноябрь 2015 - 20:45

Мысли в слух:  в сети L транец обозначают везде по разному кто 508см, кто 521, 533 и т.д. Хрень полная, в мануале не слова про высоту транца, померил линейкой, чтобы выставить  мерк f25\f30 в ровень с килем, транец нужен высотой 565мм.


 Ох уж эти сказочки! Ох уж эти сказочники!


#23 Георгич

Георгич
  • Пользователь
  • 7 472 сообщений
  • сказали "спасибо" 51 раз
  • Дата регистрации:
    24-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Алейск

Отправлено 01 Декабрь 2015 - 10:41

Мысли в слух:  в сети L транец обозначают везде по разному кто 508см, кто 521, 533 и т.д. Хрень полная, в мануале не слова про высоту транца, померил линейкой, чтобы выставить  мерк f25\f30 в ровень с килем, транец нужен высотой 565мм.

Высота транца катера для установки подвесного двигателя в мире стандартизирована. Высота транца бывает 381мм, 508мм, 635мм.
  Под каждую высоту транца существует подвесной лодочный мотор определенной мощности. Также принято высоту транца обозначать буквами: S-381мм, L-508мм, XL-635мм.


  Как правило подвесные моторы с коротким дейдвудом (S-381мм), ставят на надувные легкие лодки, средняя длина L-508мм идет на катера 4-6 метров, XL-635мм на яхты и большие килеватые корпуса.



Хотя на иномарках ПЛМ высота  транца S как правило (во всяком случае Ямаха, Меркури- точно)- равна 423. Других размеров (521-523 ) не встречал.


Сообщение отредактировал Георгич: 01 Декабрь 2015 - 10:50


#24 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 01 Декабрь 2015 - 21:55

Высота транца катера для установки подвесного двигателя в мире стандартизирована. Высота транца бывает 381мм, 508мм, 635мм.
  Под каждую высоту транца существует подвесной лодочный мотор определенной мощности. Также принято высоту транца обозначать буквами: S-381мм, L-508мм, XL-635мм.


  Как правило подвесные моторы с коротким дейдвудом (S-381мм), ставят на надувные легкие лодки, средняя длина L-508мм идет на катера 4-6 метров, XL-635мм на яхты и большие килеватые корпуса.



Хотя на иномарках ПЛМ высота  транца S как правило (во всяком случае Ямаха, Меркури- точно)- равна 423. Других размеров (521-523 ) не встречал.

Непонял, что вы этим хотели сказать?  В мануале по установке мотора сказано: установить вровень или на растоянии до 25мм от днища до АКП, Чтобы установить вровень транец должен быть примерно 565 мм(выше написал) каким здесь фигом 508мм, объясните?

 В гугле я не забанен есличто. И копировать писанину всяческую тоже умею.


Сообщение отредактировал Перспективный: 01 Декабрь 2015 - 21:59

 Ох уж эти сказочки! Ох уж эти сказочники!


#25 Chaynic

Chaynic
  • Супермодератор
  • 7 590 сообщений
  • сказали "спасибо" 231 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 01 Декабрь 2015 - 22:14

установить вровень
Не надо вровень ставить, либо выше, либо ниже.
Я только учусь.

#26 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 01 Декабрь 2015 - 22:16

Не надо вровень ставить, либо выше, либо ниже.

Ну это понятно, что придется опытным путем выяснять, но 508 мм то здесь причем?)


 Ох уж эти сказочки! Ох уж эти сказочники!


#27 Rey

Rey
  • Пользователь
  • 1 010 сообщений
  • сказали "спасибо" 79 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 01 Декабрь 2015 - 23:32

Ну это понятно, что придется опытным путем выяснять, но 508 мм то здесь причем?)

Общепринятая мера отсчета


рыбу не люблю... поймаю утоплю!


#28 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 14 Февраль 2016 - 22:34

Обновление:

Так как крымов с транцем L - не выпускалось, сделаем сами)

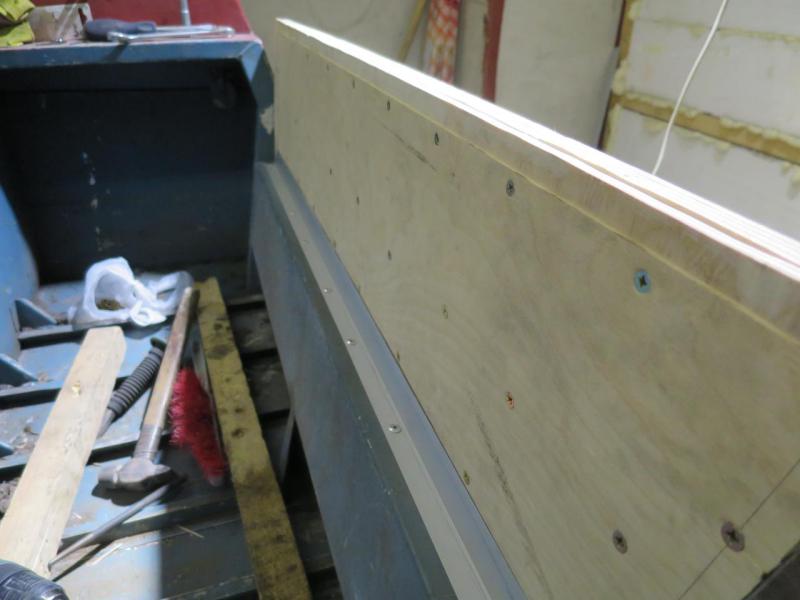

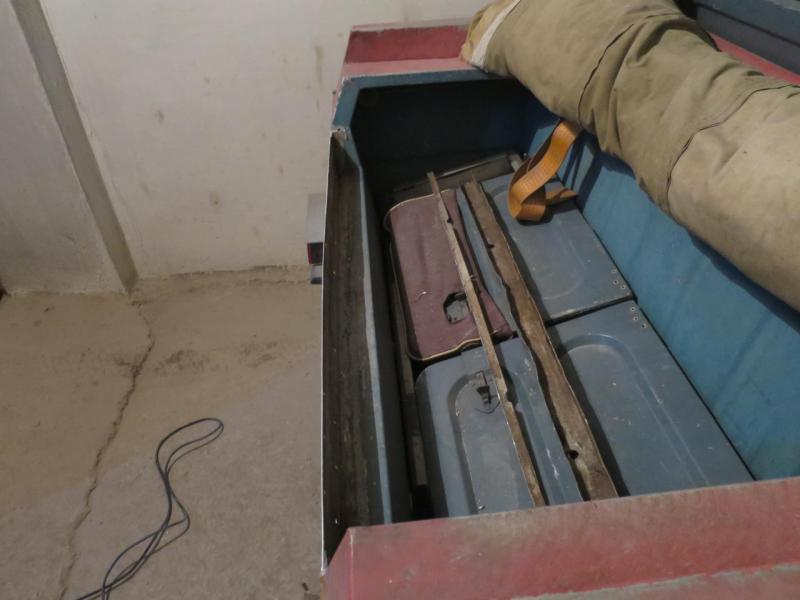

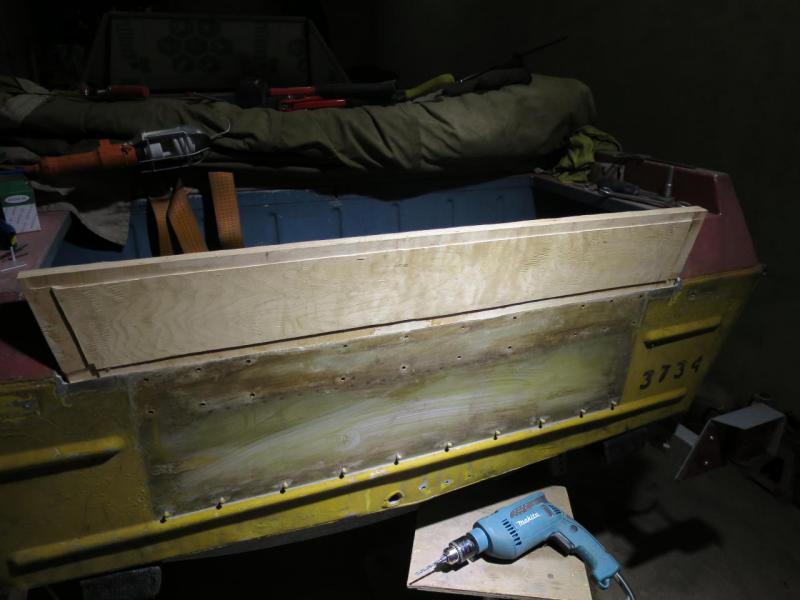

Родной П-профиль срезаем, с фанеры вырезал транцевую доску


с обратной стороны приклепал уголок

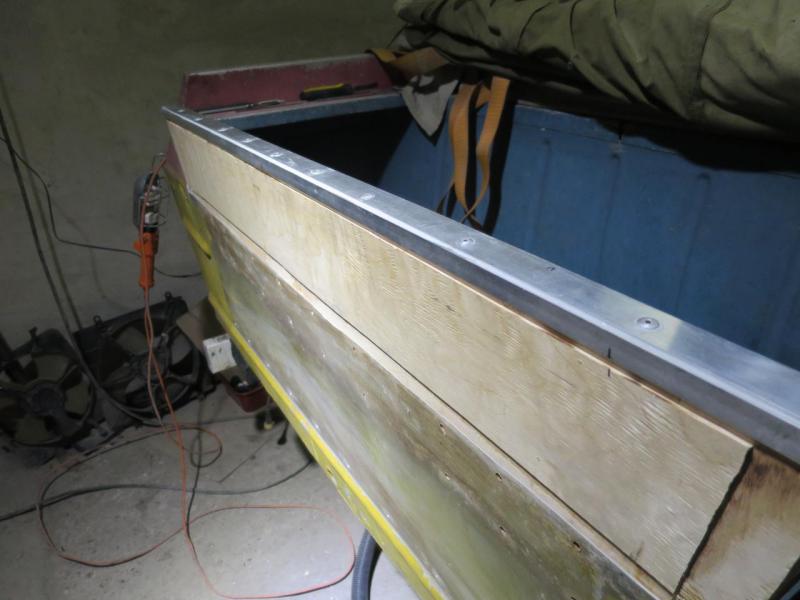

Из двух уголков сделал П-образный профиль, скрепил клёпками предварительно промазав герметиком.

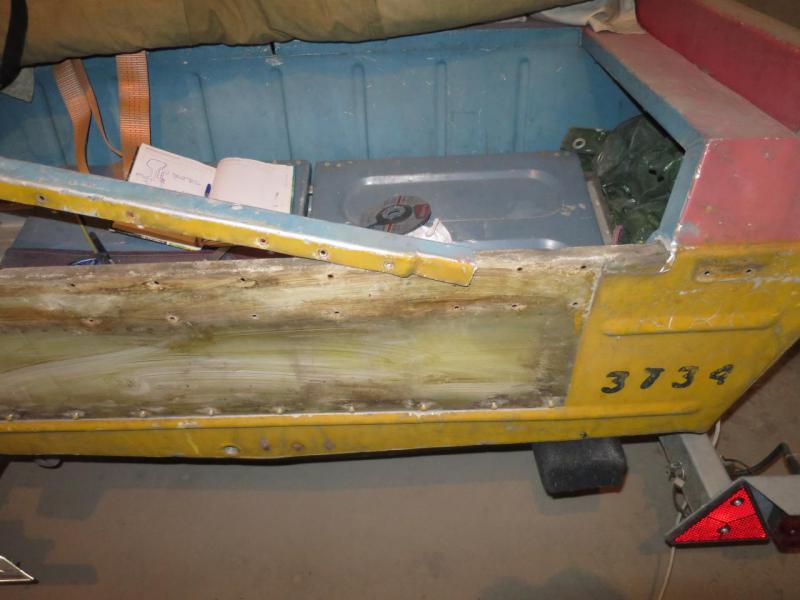

Высверлил родные заклепки которые держали наружнюю дощечку

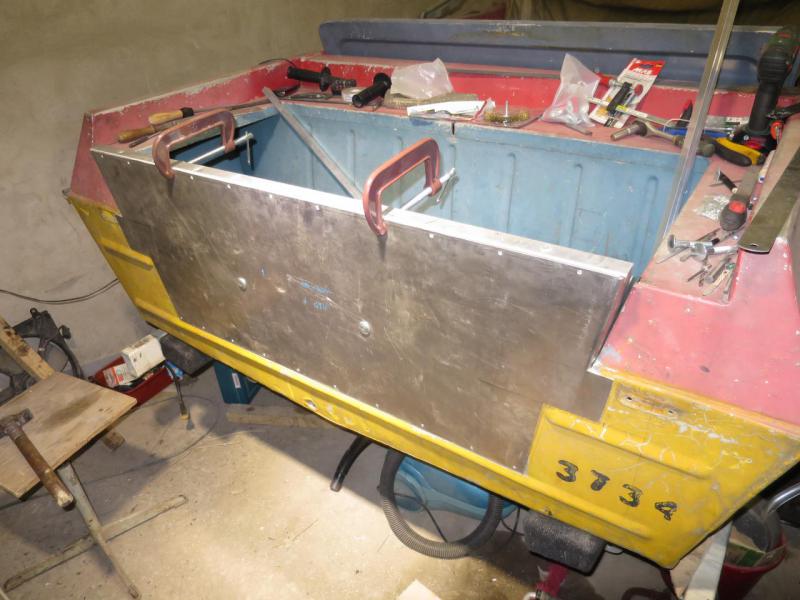

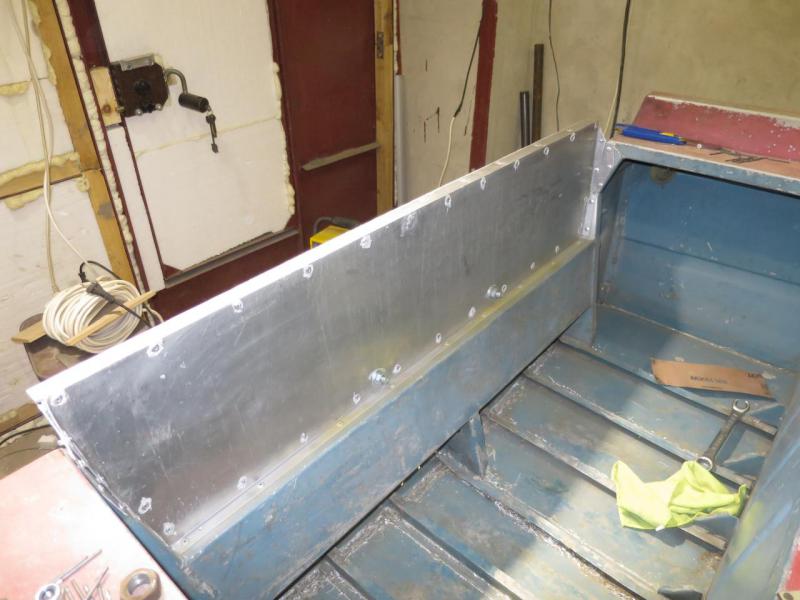

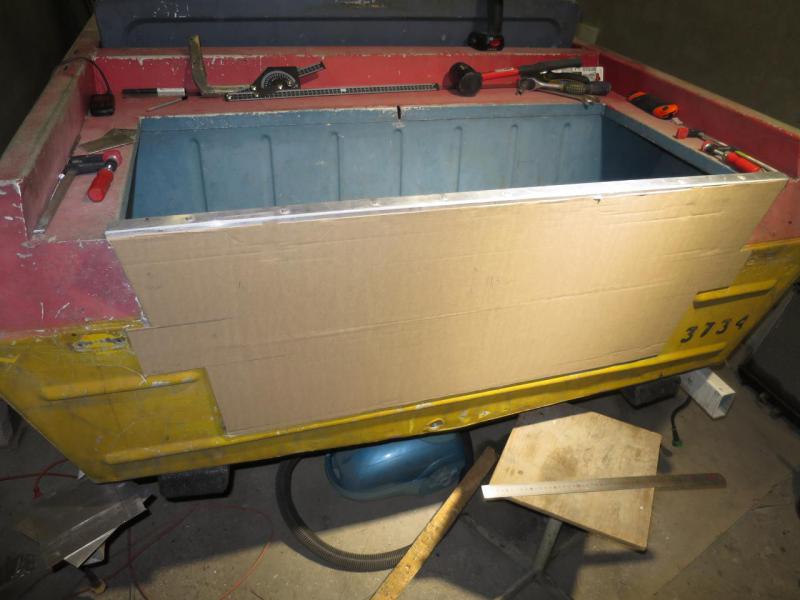

Сначала с картона, а потом с амг вырезал наружний и внутренний лист

IMG_4298.JPG IMG_4318.JPG

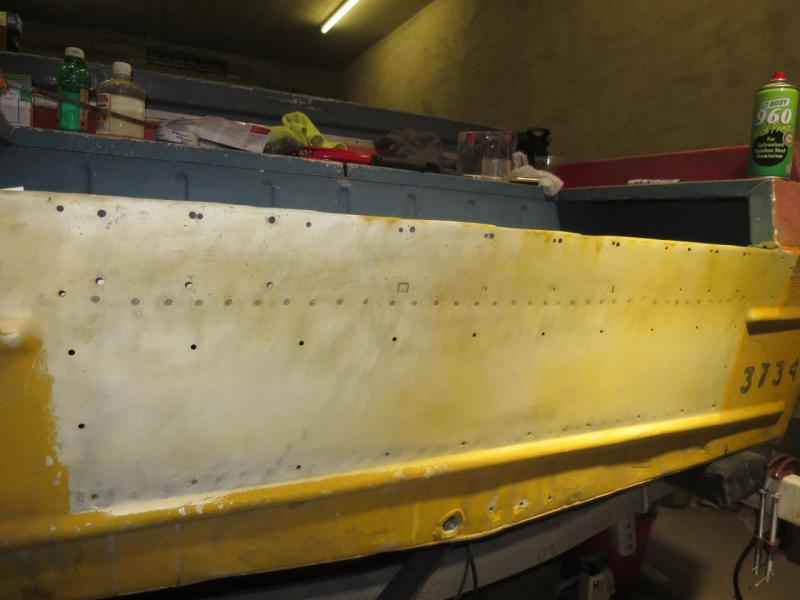

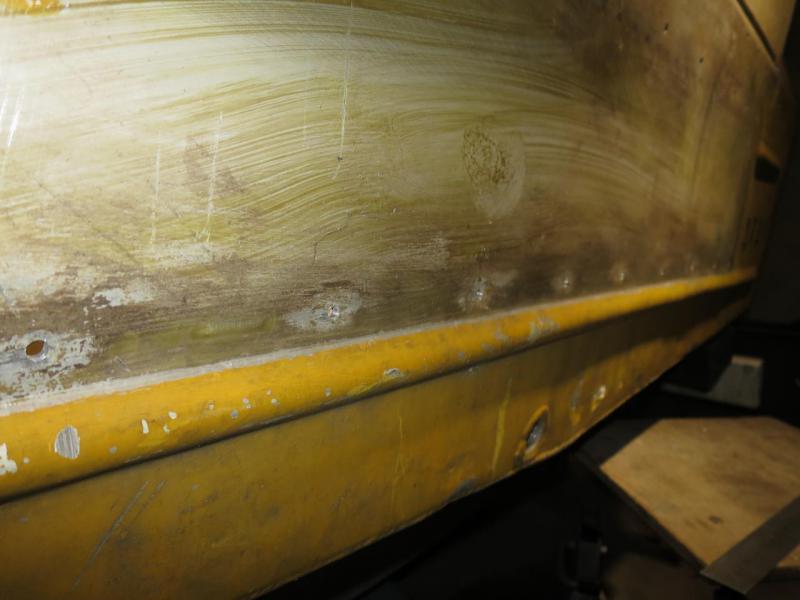

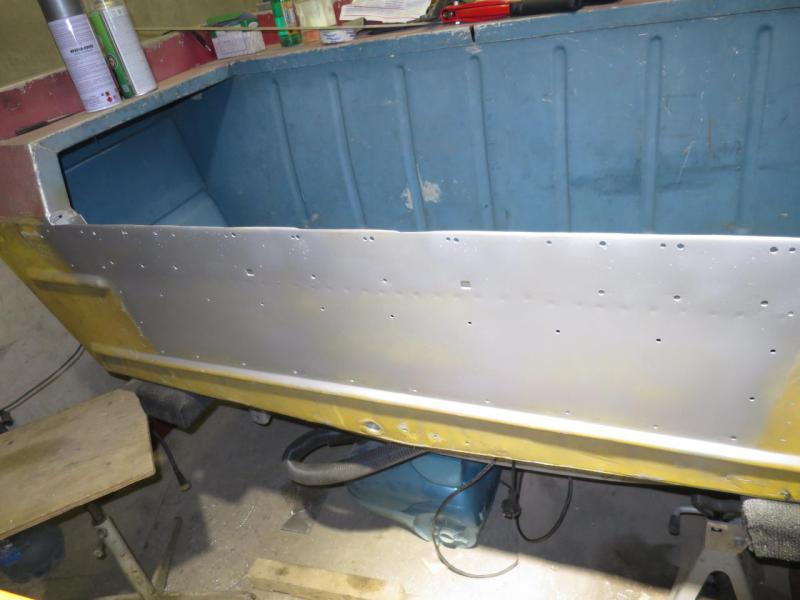

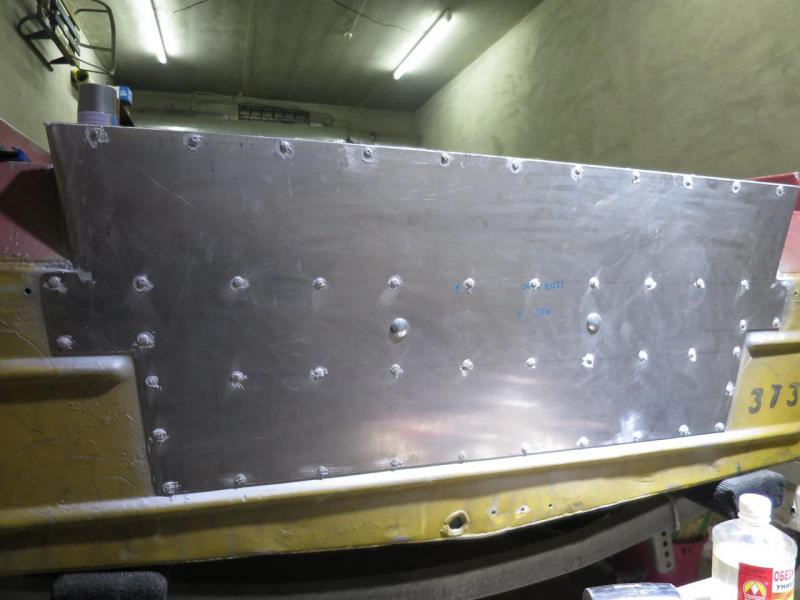

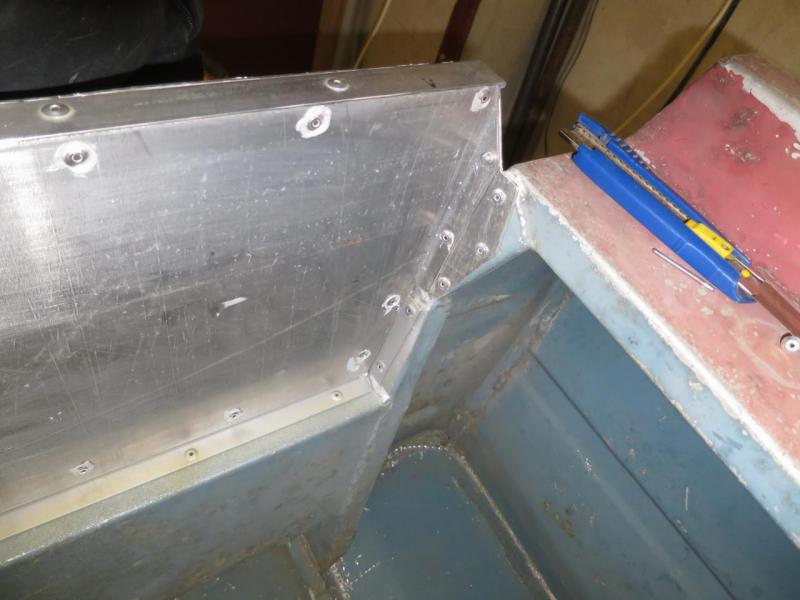

Зачистил всё(было немного коррозии в местах где были болты из чернухи которые держали транцевую доску) загрунтовал,покрасил и посадил листы на глухие заклепки...






Скоро женитьба...примерю мотор, поставлю усилители,пока еше не решил с чего, шпильки не хочется...




  • Nik(дядьКоля), Гость--, palar и 12 другим это нравится

 Ох уж эти сказочки! Ох уж эти сказочники!


#29 Keman

Keman
  • Пользователь
  • 1 957 сообщений
  • сказали "спасибо" 42 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:ручная сборка удилищ

Отправлено 15 Февраль 2016 - 00:18

поставлю усилители,пока еше не решил с чего, шпильки не хочется...

как вариант - угловые косынки.


Мои работы - удилища ручной сборки. Ремонт и тюнинг удилищ.

#30 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 15 Февраль 2016 - 07:39

как вариант - угловые косынки.

Я думал профиль, как у тебя примерно

 Ох уж эти сказочки! Ох уж эти сказочники!


#31 Борисыч

Борисыч
  • Пользователь
  • 3 789 сообщений
  • сказали "спасибо" 120 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:Толком ничо не знаю

Отправлено 15 Февраль 2016 - 09:24

Скоро женитьба..



Фанеру не надо мазать чем-нибудь влагозащитным?



#32 Keman

Keman
  • Пользователь
  • 1 957 сообщений
  • сказали "спасибо" 42 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:ручная сборка удилищ

Отправлено 15 Февраль 2016 - 10:50

Фанеру не надо мазать чем-нибудь влагозащитным?

По идее слой антисептика + 3 слоя лака (первый жидкий на горячую + 2 густых).


  • Борисыч это нравится
Мои работы - удилища ручной сборки. Ремонт и тюнинг удилищ.

#33 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 15 Февраль 2016 - 21:24

Фанеру не надо мазать чем-нибудь влагозащитным?

я лаком яхтным покрыл,хотя доска закрыта со всех сторон


 Ох уж эти сказочки! Ох уж эти сказочники!


#34 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 18 Февраль 2016 - 12:40

Немного про рым...

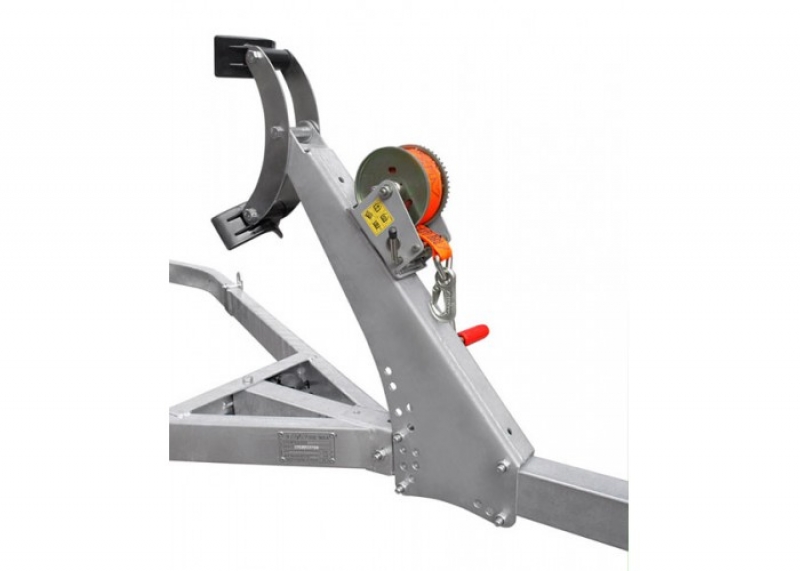

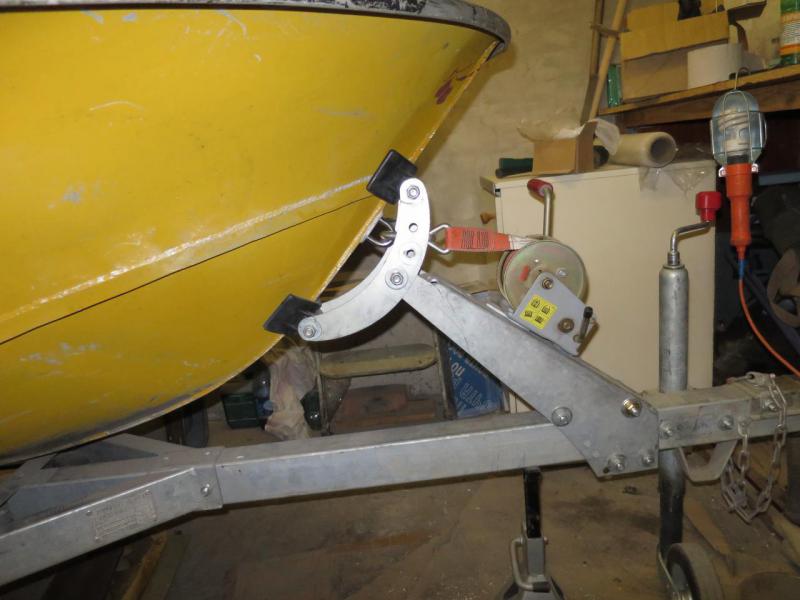

На прицепе мзса Д обновленной версии, не совсем подходящее под мою лодку крепление лебедки

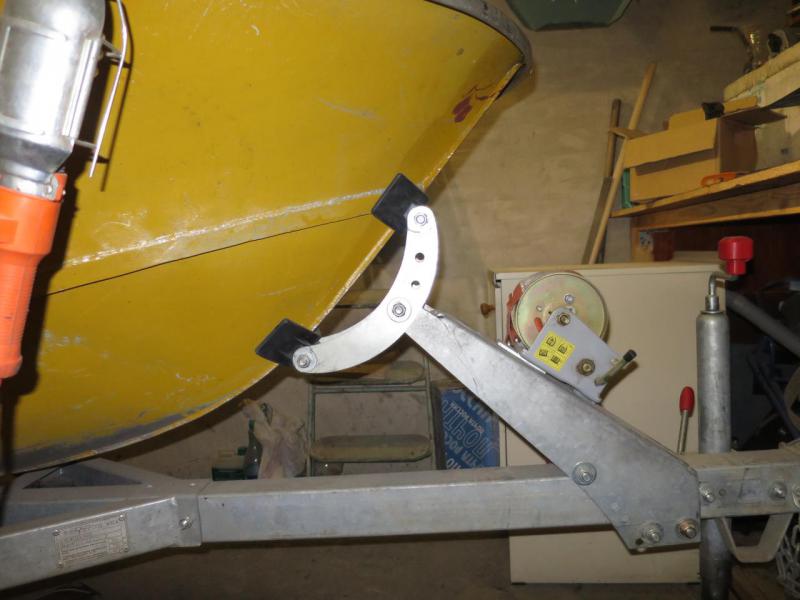

Высокое и под форштевень не подгоняется толком даже в самом нижнем положении, выручает "румынка"...всё лишнее-нах)




Теперь о рыме:

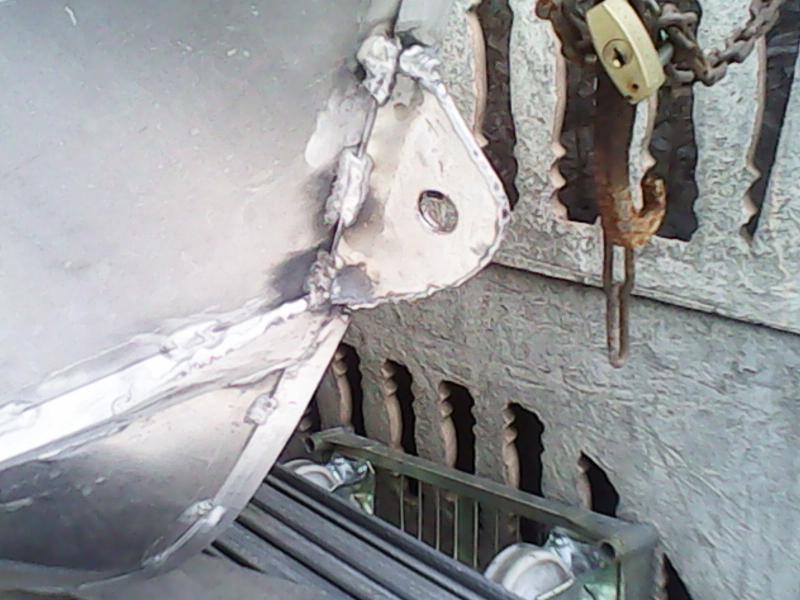

Сначало хотел сделать из толстого листа, но "на коленке", что-то приличное получить не удалось, а приваривать вот такую порнографию не в моём вкусе .

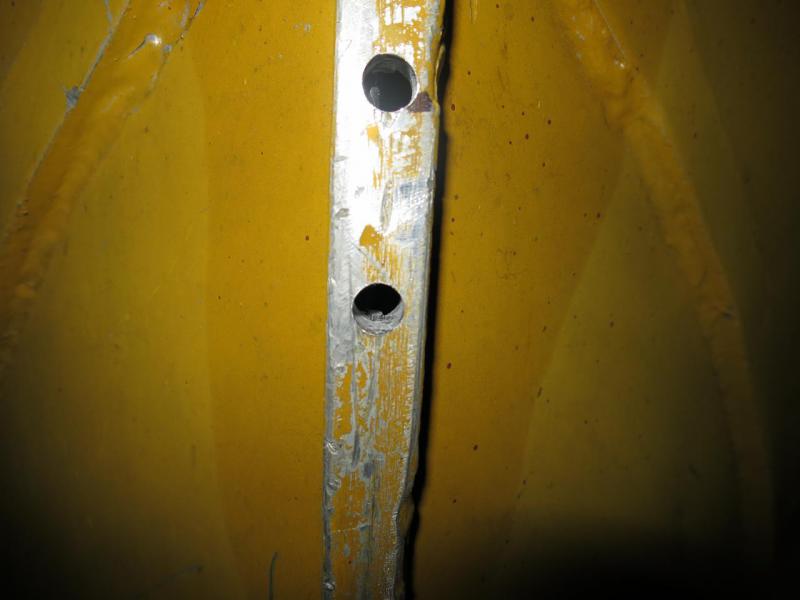

Решил всётаки поставить скобу из нержи, просверлил два отверстия 8мм

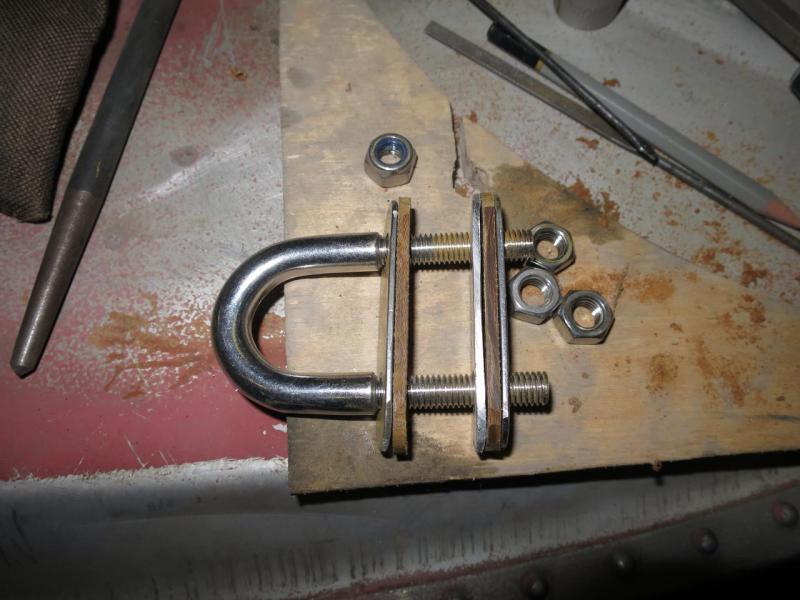

Вырезал пару пластин из текстолита и одну из амг, короче вот такой бутерброд


Всё на pu герметик, конечный результат

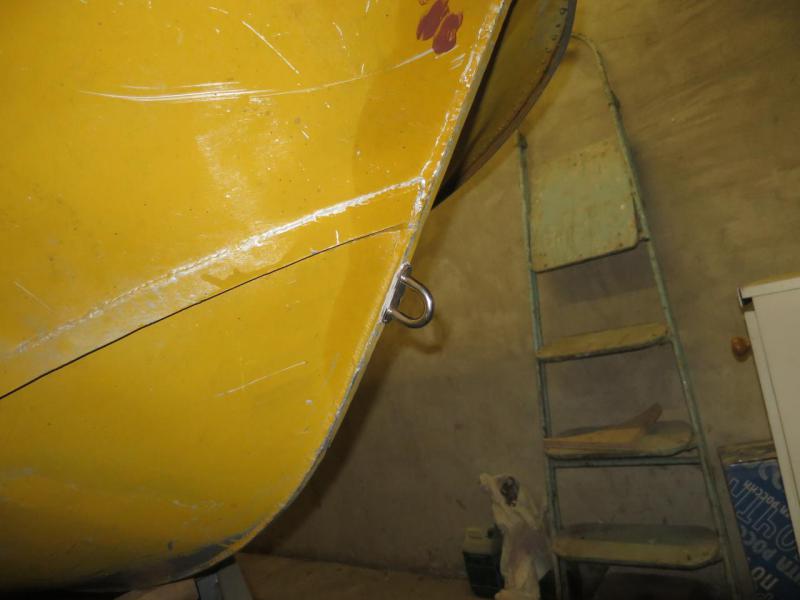

снаружи

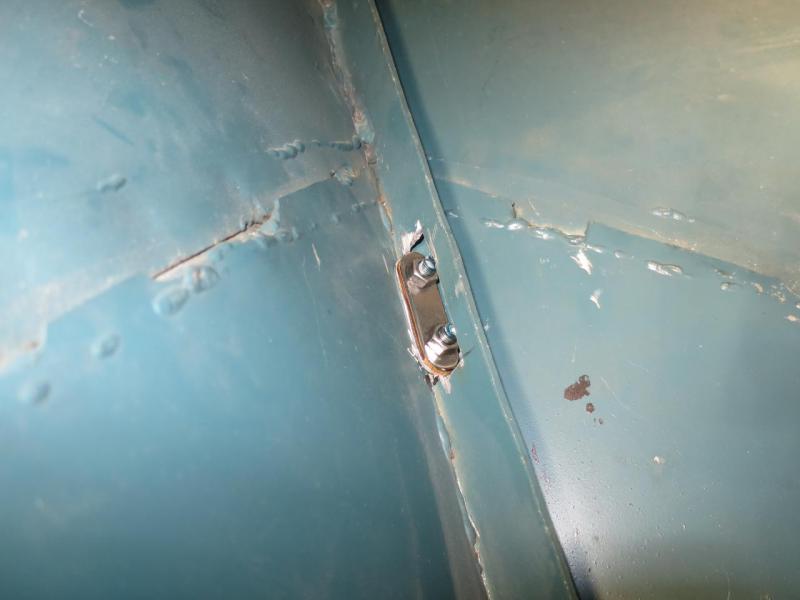

изнутри



  • Nik(дядьКоля), palar, Артём Захаров и 4 другим это нравится

 Ох уж эти сказочки! Ох уж эти сказочники!


#35 доктор Влад

доктор Влад
  • Пользователь
  • 14 815 сообщений
  • сказали "спасибо" 150 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:пенсионер

Отправлено 18 Февраль 2016 - 12:42

Молодец, Дима, упорный!


Здравоохранение у нас бесплатное - никто ничего не должен врачу, а врач тем более...


#36 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 18 Февраль 2016 - 12:46

Упоротый)))


  • доктор Влад это нравится

 Ох уж эти сказочки! Ох уж эти сказочники!


#37 ФокС

ФокС
  • Пользователь
  • 5 737 сообщений
  • сказали "спасибо" 27 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 18 Февраль 2016 - 12:49

1.) Крепление упора к дышлу на 3-х болтах недостаточно.

2.) Петля носового рыма на притянутой лодке должна быть примерно посередине резиновых подкладок упора. А у тебя судя по картинке - высоковато.


<p>( архив ).

#38 uinich

uinich
  • Пользователь
  • 174 сообщений
  • сказали "спасибо" 2 раз
  • Дата регистрации:
    05-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Бийск
  • Могу быть полезен:Плазменная резка.

Отправлено 18 Февраль 2016 - 13:16

Сначало хотел сделать из толстого листа, но "на коленке", что-то приличное получить не удалось, а приваривать вот такую порнографию не в моём вкусе .

Дело пустяковое, если соберешься делать рым из листа, свистни - помогу.


  • Kunak это нравится

#39 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 18 Февраль 2016 - 16:05

Дело пустяковое, если соберешься делать рым из листа, свистни - помогу.

спасибо!

1.) Крепление упора к дышлу на 3-х болтах недостаточно.

2.) Петля носового рыма на притянутой лодке должна быть примерно посередине резиновых подкладок упора. А у тебя судя по картинке - высоковато.



  • Nik(дядьКоля), ФокС, Doktor S и 3 другим это нравится

 Ох уж эти сказочки! Ох уж эти сказочники!


#40 Перспективный

Перспективный
  • Пользователь
  • 1 638 сообщений
  • сказали "спасибо" 10 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Новоалтайск

Отправлено 18 Февраль 2016 - 18:37

Будешь его традиционно продавать, я за этот рым собью цену до 15 тысяч.

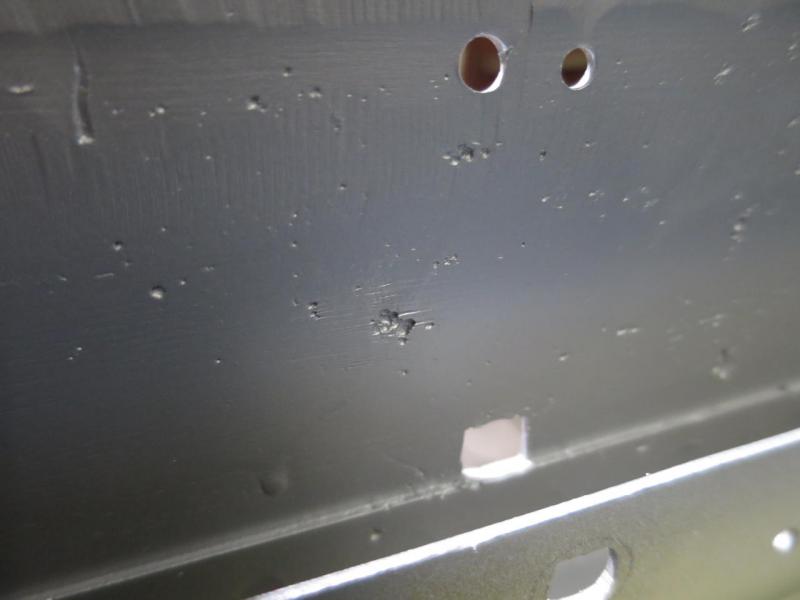

За 37 лет не сгнила, хотя весь крепеж из чернины, вот фото каверн в районе транца(там где транцевая прилегала к корпусу) это единственное место где я нашел коррозию. Из за чего произошло? ХЗ может- быть доска была покрыта какой-нибудь хренью которую не любит алюминь...

Прикрепленные изображения

  • IMG_4335.JPG

  • Nik(дядьКоля) это нравится

 Ох уж эти сказочки! Ох уж эти сказочники!
