Сообщений в теме: 567

[Boms]

Меня удивляет зачем такой бур там вообще нужен при такой толщине льда...? Понятно мы, у нас сейчас 120 см.

Тестировал когда было 22см, сейчас 40-45 см. Для меня тяжело сверлить 100лунок при таком льду.Актуально именно весной, а летом под столбы попробую, чтоб не простаивал.

Сообщение отредактировал Boms: 07 Март 2018 - 15:22

[Nik(дядьКоля)]

Тестировал когда было 22см, сейчас 40-45 см. Для меня тяжело сверлить 100лунок при таком льду.Актуально именно весной, ..



Если будет время - похвастай, какая у вас там, рыбалка )))  Напиши в теме отчётов.

[Амурский]

Тестировал когда было 22см, сейчас 40-45 см. Для меня тяжело сверлить 100лунок при таком льду



Какой диаметр бура ?

[Boms]

Бур торнадо 130мм

[Амурский]

Какое передаточное число редуктора на моторе 250 ват, и обороты двигателя ?

[polk]

Какое передаточное число редуктора на моторе 250 ват, и обороты двигателя ?

Обороты двигателя при нагрузке в 15 А и напряжении 12 В составляют 3000 об/мин. При повышении напряжения обороты растут практически линейно.

Стандартный редуктор стоит двухступенчатый с передаточным 25. Уже пробовал ставить редуктор с понижением 17 и батарейкой 20 В. Бурит веселее На 15-той странице как раз такой опытный образец.

Сейчас изучаю вопрос установки батареи от гироскутера на 36 В. для этого делается плата для регулировки оборотов. Если всё получится, то будет доступная литиевая, в меру не дорогая батарея.

[Амурский]

Сейчас изучаю вопрос установки батареи от гироскутера на 36 В. для этого делается плата для регулировки оборотов. Если всё получится, то будет доступная литиевая, в меру не дорогая батарея.



Бюджетная батарея это хорошо, аккумуляторы с шуруповёрта по цене кусаются.

Спасибо за развёрнутый ответ.

[polk]

Я так понял что для скорости тут важен вольтаж. У Андрея 12 вольт, если поставить 18 то будет веселее

Для того что бы проверить это сегодня поехали с электриком на Волгу.

Взяли и соединили последовательно две батарейки на 14 В. Получили 28 В в номинале.

Что из этого получилось можно посмотреть на видео. При этом можно с уверенностью сказать, что электробур Ерш должен быть только с мотором 110 Вт. так как потерь меньше, меньше вес и бурит шнеком Ф200 мм без проблем

Ерш с мотором 250 Вт можно использовать с автомобильной АКБ на 12 В, так как на нем больше потерь в холостом режиме.



Сообщение отредактировал polk: 17 Март 2018 - 04:11

[polk]

В этом сезоне планирую сделать лимитированную серию буров разного размера для электроредукторов ЁРШ и редукторов для шуруповертов.

Планирую устанавливать свою голову под барнаульские ножи правого вращения.





А так же в этом сезоне будут новые редуктора с передаточным 3/1 и 2/1.

Они будут отличаться от прошлогодних более легким ходом. Это достигнуто с помощью применения шестерен изготовленных эрозийным способом с высокой точностью.

[Паха]

С возвращением! А фотки редукторов для шурика есть? И какая мощь должна быть у шурика чтобы крутить 100-130 шнек?

Пс по фоткам редуктора вопрос снят, все остальное интересно.

Сообщение отредактировал Паха: 06 Октябрь 2018 - 01:37

[polk]

С возвращением! А фотки редукторов для шурика есть? И какая мощь должна быть у шурика чтобы крутить 100-130 шнек?

Пс по фоткам редуктора вопрос снят, все остальное интересно.

С редуктором достаточно шуруповерта с моментом по паспорту выше 30 н/м. Но говорили, что и с 18 н/м бурили.

В этом сезоне будут новые редуктора с передаточным 3/1 и 2/1. Я сейчас шестерни режу не на лазере, а на эрозийном станке и редуктора получаются с более легким ходом.

Фото новых редукторов опубликую позже, пока их никто не видел

[~SDA~]

Приветствую автора! Изменения коснулись только редукторов для шуруповёртов? Интересно, а Ерши будут подвергаться доработке, или это уже окончательное изделие? Просто хочу к сезону купить 110Вт Ерша. Если будут обновлённые, то как заказать именно такой?

[polk]

Приветствую автора! Изменения коснулись только редукторов для шуруповёртов? Интересно, а Ерши будут подвергаться доработке, или это уже окончательное изделие? Просто хочу к сезону купить 110Вт Ерша. Если будут обновлённые, то как заказать именно такой?

По редукторам еще идет работа, но кажется нашли тот вариант который удовлетворяет поставленной задаче и технологическим возможностям. Ведь один редуктор можно сделать любой, а вот производить стабильно с определенной характеристикой продукт это уже нужно создать технологию.



А вот электроредуктор ЕРШ изменяться не будет.

На него пробовали уменьшить редуктор, поменять передаточное, применить батареи с напряжением до 36В...

Возможно будут поисковые работы с кнопкой-капелькой, хотя нынешняя меня полностью устраивает.

Да еще в этом году появятся АКБ на 18В, но это касается только АКБ.

На сегодня увеличили толщину шестерен на 20% и изменили технологию изготовления самих шестерен. Сейчас редуктор почти в полтора раза стал надежнее, хотя и прошлые не страдали надежностью.

Так что Электроредуктор ЕРШ закончена конструкция.



А вот "ЭКО" система электробура ЁРШ будет развиваться.

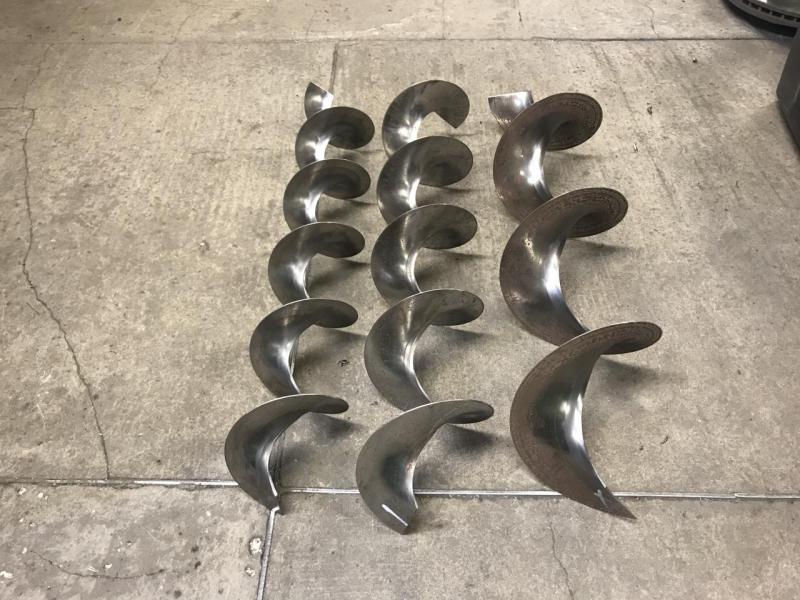

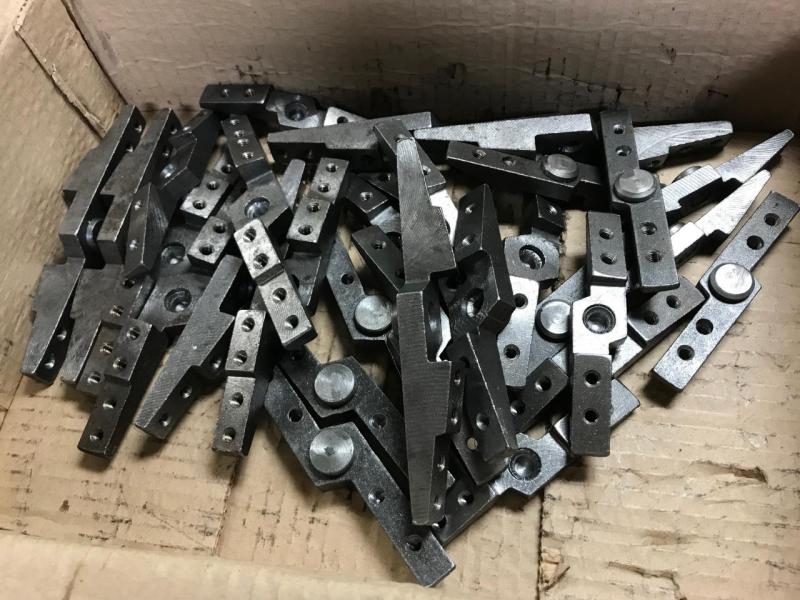

Это касается разработкой собственных шнеков разной размерности. Для этого приобрел цельнотянутые спирали для шнеков, головки для ножей и сами ножи, ножи барнаульские - самые доступные.







Так же, если всё получится, то головку для ножей буду делать свою с возможностью крепления центрального направляющего сверла.

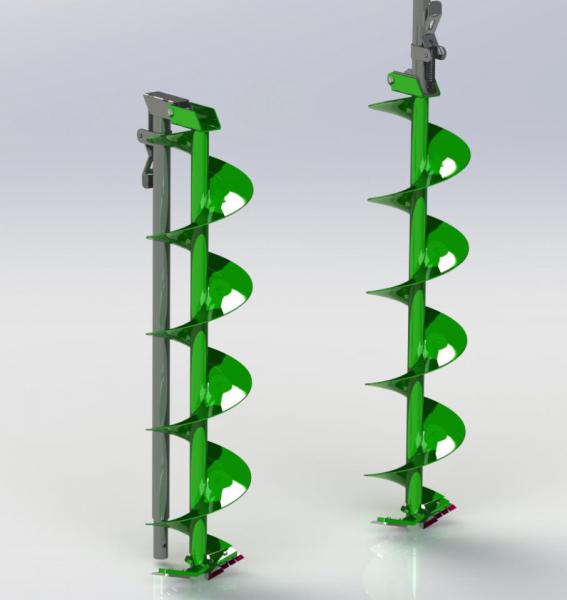

А пока можно показать проект нового ледобура для электроредуктора ЁРШ и для редукторов к шуруповертам





Так же могу уже показать новые редуктора, точнее как они выглядят после проектирования в 3Д модели. Эти редуктора уже собираются и трестируется. Они полностью заменять прошлогоднюю серию разнокалиберных шестеренчатых, цепных и планетарных.



Редуктор левого вращения с одной ручкой и с креплением шуруповерта и двумя ручками







Редуктор правого вращения с одной ручкой и с креплением шуруповерта и двумя ручками





[polk]

Да есть вопросы, может подскажите.

Какой вес допустимый для бура ?

У меня короткий бур Ф130 мм получится чуть меньше 2 кг, бур без покраски и ножей  весит 1870 гр.

Какой угол установки ножей ?

При промерах у меня получается 9-10 градусов.



[Паха]

Да есть вопросы, может подскажите.
Какой вес допустимый для бура ?
У меня короткий бур Ф130 мм получится чуть меньше 2 кг, бур без покраски и ножей  весит 1870 гр.
Какой угол установки ножей ?
При промерах у меня получается 9-10 градусов.


Здесь все сугобо индивидуально, кто-то гонится за облегчением, и делают буры из титана, а кому то надо по тяжелее, а кому-то вообще пофиг, какой вес.
Про углы надо опытным путём, идти к знакомым в магазин рыболовный и делать замеры. Помнится в одной из тем про шуруповерты, проскакивали проставки. Да и ножи разные, для сухого мокрого бурения.

[Sektor]

Уважаемый

polk

Я бы хотел узнать несколько моментов:

1) На сколько всё влага защищённое, например снег туда от метели забился, или дождичик капает, случайно упало в лужу на льду.

2) На сколько всё коррозийно устойчивое. Если  снаружи я протру на сухо то в трудно доступных местах уже не получиться.

3) На сколок всё ремонтно пригодное, или ремонт только в вашей мастерской.

4) Механизмы хорошо переносят удары об лёд, и как  шток держит  удары когда нужно последнею кромку пробить во льду. Или при подъёме подклинивает и небольшые удары нужно делать.

[mazay]

Да есть вопросы, может подскажите.

Какой вес допустимый для бура ?

У меня короткий бур Ф130 мм получится чуть меньше 2 кг, бур без покраски и ножей  весит 1870 гр.

Какой угол установки ножей ?

При промерах у меня получается 9-10 градусов.




механизм складывания непрактичен забьется снегом и льдом и его несложить.посмотрите как у тонара подобная система

[polk]

Уважаемый

polk

Я бы хотел узнать несколько моментов:

1) На сколько всё влага защищённое, например снег туда от метели забился, или дождичик капает, случайно упало в лужу на льду.

2) На сколько всё коррозийно устойчивое. Если  снаружи я протру на сухо то в трудно доступных местах уже не получиться.

3) На сколок всё ремонтно пригодное, или ремонт только в вашей мастерской.

4) Механизмы хорошо переносят удары об лёд, и как  шток держит  удары когда нужно последнею кромку пробить во льду. Или при подъёме подклинивает и небольшые удары нужно делать.

Если вопрос по электроредуктору, то мотор это от вентилятора радиатора. Он стоит на автомобиле на самом ветру и на самом морозе, а так же на дожде и на мойке под высоким давлением...



механизм складывания непрактичен забьется снегом и льдом и его несложить.посмотрите как у тонара подобная система



Я делаю переходники к Тонарам и знаю как у них устроено, я просто предложил свой вариант...

[polk]

Сегодня собрал первую свою головку для электробура. Предположительно установка ножей должна соответствовать скорости бурения. Установка ножей на барнаульских бурах составляет 9-10 градусов. Для того что бы получить нужный угол я сделал плавную регулировку ножей в пределах от 11 до 8 градусов. Регулировка осуществляется с помощью стопорного болта, на фото я его специально поставил со шляпкой под крестовую отвертку.

Лопасти головки изготовил из листового металла Ст45 с последующей закалкой.



На этом фото головка сравнивается с серийной барнаульской





Так же есть возможность установки центрального сверла, не знаю зачем, но говорят для рассверливания лунок необходимо.







Угол установки ножей можно регулировать с помощью третьего винта, который лучше заменить стопором с внутренним шестигранником









Ну и самое главное установка головки на сам бур





[Nik(дядьКоля)]

Если и надо ставить сверло, то оно должно быть не таким огромным. Сантиметра три - достаточно. Это если вообще, оно нужно.
Регулировка угла ножей, тоже, далеко не всем нужна.
Бур должен быть простым и эффективным.
Совет: Если уж хочется с этими плюшками, то надо делать два варианта головки, на выбор. Одну с изменением угла, со сверлом и может еще - каким нибудь лазерным прицелом...
Вторую - без всего этого, самую простую.Но с углом наклона, который одобрят большинство рыбаков.
