Сломался эхолот.

сломался эхолот ремонт эхолота

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 113

#61 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 27 Март 2022 - 21:37

Попробуйте открыть.........

Спасибо что ответили.

Пробовал - не помогло. Визуально все в порядке - и контакты, и дорожки, и элементы все  корпуса целые. Он попал ко мне в таком-же состоянии - не включался. Умелец покопался - заменил детальку, что вверху слева в углу, черная с тремя лапами, на вход по питанию стоит, маркировки на ней нет - заработало. Может и сейчас проблема в ней? Что это за хреновина?



#62 kylan

kylan
  • Пользователь
  • 434 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    31-Январь 22

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Orsk

Отправлено 27 Март 2022 - 21:43

Может и сейчас проблема в ней? Что это за хреновина?
Судя по всему- стабилизатор напряжения. На сколько? Предположу что на 5В, исходя из того, что питается от 4-х элементов.

Кстати, сами элементы питания живы? Все живы? Они точно не игрушечные за 15руб, что только в пульт от ТВ или в часы.



#63 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 27 Март 2022 - 22:03

Судя по всему- стабилизатор напряжения.

Кстати, сами элементы питания живы?



- Какой-то стабилизатор посоветуете на замену? Отчего он может сгореть?

- Сложный вопрос - дело было летом, где они сейчас... Но обычно беру Duracell or Greencell - вроде неплохие. Уже и не помню- проверял ли этот вариант. Завтра попробую на свежих



#64 kylan

kylan
  • Пользователь
  • 434 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    31-Январь 22

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Orsk

Отправлено 28 Март 2022 - 00:51

Какой-то стабилизатор посоветуете на замену?

По хорошему конечно "родной". Но что там именно стоит? Дай время. Посмотрю, может наткнусь на инфу.



Маркировка не сохранилась? Или ее не видно (корпус полупроводника на плате лицом вниз). Тогда что на плате написано рядом? Типо Q или VT или IC ?

Еще момент, вижу, что питание всеж раздельно. Из батарейного отсека идут четыре провода. На плате не понятно, что куда пришло. Фото бы четкое платы с обеих сторон.

Еще момент, может просто индикатор не контачит. Прибор типо работает, а индикации нет. Но не вижу, как идет передача сигнала- резинка или шлейф. Если резинка- можно попробовать чуть прижать индикатор к плате в районе контактов. Если индикация появиться, то там и смотреть.

В руках бы повертеть. Но увы- 2500км дистанции. Уверен, что у вас есть умельцы. Вот тока наткнуться бы не на самоуверенного ремонтника сотовых и ноутов, а на немного смыслящего. К примеру тот, кто сможет наладить современный музыкальный центр или автомагнитолу, вполне бы смог оценить и локализовать эту неисправность.

И, подскажи, что написано на черном квадрате по центру. Маркировку данной микросхемы.

Без датчика эхолот включается?


Сообщение отредактировал kylan: 28 Март 2022 - 01:48


#65 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 28 Март 2022 - 02:44




По хорошему конечно "родной". Но что там именно стоит? Дай время. Посмотрю, может наткнусь на инфу.



Маркировка не сохранилась? Или ее не видно (корпус полупроводника на плате лицом вниз). Тогда что на плате написано рядом? Типо Q или VT или IC ?

Еще момент, вижу, что питание всеж раздельно. Из батарейного отсека идут четыре провода. На плате не понятно, что куда пришло. Фото бы четкое платы с обеих сторон.

Еще момент, может просто индикатор не контачит. Прибор типо работает, а индикации нет. Но не вижу, как идет передача сигнала- резинка или шлейф. Если резинка- можно попробовать чуть прижать индикатор к плате в районе контактов. Если индикация появиться, то там и смотреть.



И, подскажи, что написано на черном квадрате по центру. Маркировку данной микросхемы.

Без датчика эхолот включает

Нашел аккумуляторы-зарядил-поставил-не работает. Индикации никакой нет - как понять, что "типа работает"? Маркировка микросхемы спилена тщательно. Из батарейного отсека идет 5 проводов - 2 черный/красный питание (+) через этот стабилизатор и, наверное, через кнопку (печать двухсторонняя, не пойму) в схему,  и (-) на массу,  и 3 черно/красно/белый - на датчик. Индикатор прижимается вроде хорошо - винтами плата прикручена, да и выключился он  - как будто что сгорело, не падал, не трясли и т.д., просто выкл, а вкл уже нет, но прижать попробую завтра - сейчас уже все собрал,закрутил. А что, фото  не ваше? У нас еще и время +4 - три часа ночи почти  :lol: пойду посплю.

Умельцы может и есть - да найти не могу....


Сообщение отредактировал Михаил: 28 Март 2022 - 22:45


#66 kylan

kylan
  • Пользователь
  • 434 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    31-Январь 22

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Orsk

Отправлено 28 Март 2022 - 09:48

А что, фото  не ваше?

Нет не мое. Из инета. Был бы у меня на руках (подобный хотя бы) я бы "глупых" вопросов не задавал. А так просто гадаю на растворимом кофе, да на толике информации, что есть в сети.

Здесь же как. Как у доктора, когда ему к примеру по телефону звонят и просят диагноз. Доктор как его поставит? Ему нужно в рот пациенту заглянуть, температуру смерить, палец в жо..у засунуть... *кразя

В общем самое простое и распространенное, что и без приборов можно сделать, уже сделано. Далее все ж необходимо спецу в руки дать.

И да. Бывают моменты, что электронные компоненты изначально продаются с браком. Ну так бывает, что к примеру партия бракованная по некоторым параметрам. Ее просто перемаркировывают и выдают за другие. Возможно с тем элементом так и получилось. Возможно замена его снова решит вопрос.

Но что это? В таком корпусе может быть и транзистор, и вполне может быть собран на нем стабилизатор. А может быть и уже интегральный стабилизатор. В общем ближе бы, чем через экран монитора.



#67 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 28 Март 2022 - 21:26

По хорошему конечно "родной". Но что там именно стоит
Тогда что на плате написано рядом? Типо Q или VT или IC ?


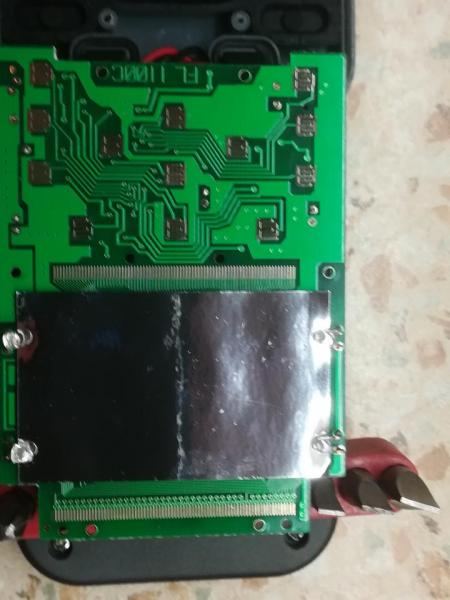

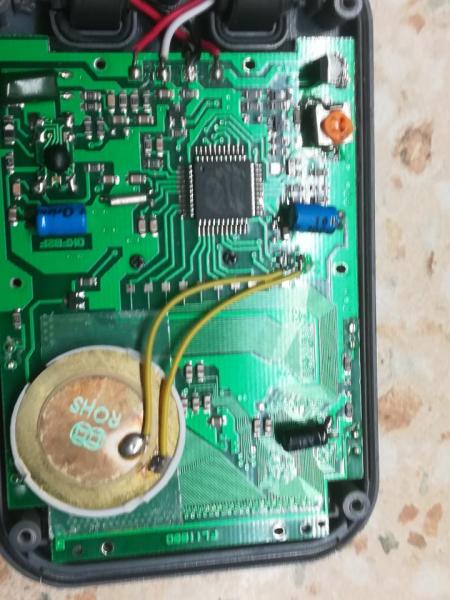

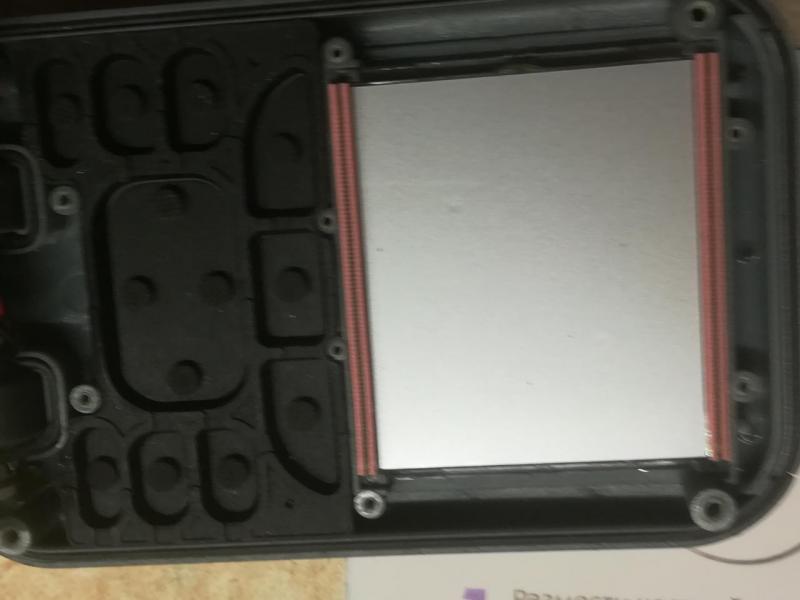

Родной-  не знаю, сейчас стоит  S8550. На плате ничего не написано - видимо коммерческая тайна. Провод верхний красный питание (+), черный - минус. Черный/белый/красный -на датчик. Включить прибор так и не получилось, думаю так потому,что подсветка (светодиоды) не горит - видимо не в индикаторе дело. Фото обратной стороны платы и кнопок с индикатором








#68 kylan

kylan
  • Пользователь
  • 434 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    31-Январь 22

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Orsk

Отправлено 28 Март 2022 - 21:48

сейчас стоит  S8550

Так это транзистор с p-n-p  переходом.

Есть шанс, что на нем выполнен стабилизатор. Почетче бы фото на плату, особенно ту часть, где стоит сам транзистор и топорщится переменный резистор (оранжевая пипка).

Мультиметр есть? Прозвонить им сможете пару деталек?

Сможете проверить пару тройку напряжений?

Если да, то все ж почетче фотку- укажу места где звонить, а где мерить.

Такое впечатление, что отсутствуют питающие напряжения. Может легкой кровью обойдется.

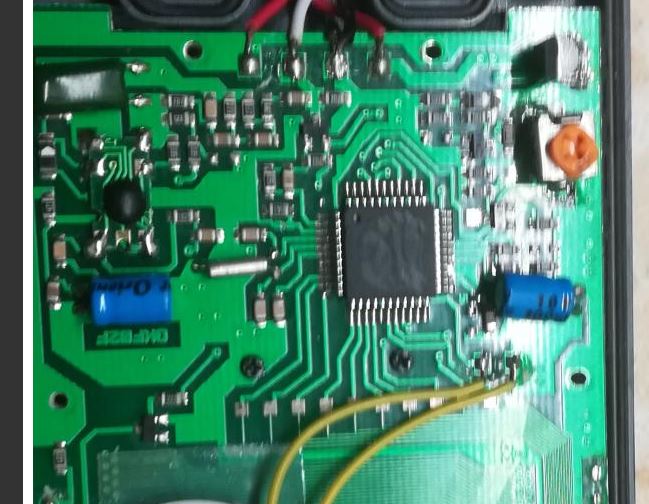

Вот эту часть бы четкой фоткой.



Сообщение отредактировал kylan: 28 Март 2022 - 21:50


#69 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 28 Март 2022 - 22:28

Мультиметр добуду, прозвонить - попробую. Фото- как смог, бликует сильно



DSCF0003.JPG DSCF0004.JPG  DSCF0005.JPG   DSCF0006.JPG   DSCF0007.JPG   DSCF0008.JPG






  • kylan это нравится

#70 kylan

kylan
  • Пользователь
  • 434 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    31-Январь 22

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Orsk

Отправлено 28 Март 2022 - 22:39

Мультиметр добуду,

Замечательно. Прям сегодня не скажу более чего. Нужно просмотреть, разобраться. Пока на паузу (не затяну).



Нет, всеж скажу. Нужен спирт (можно растворитель) и зубная щетка. Убрать батарейки из отсека. И без фонатизме пройтись щеткой, смоченной в спирте по плате, убирая потеки. Там есть солевые отложения. Потом высушить (можно подув как на горячее, а можно фен у супруги/дочери взять на прокат).


Сообщение отредактировал kylan: 28 Март 2022 - 22:44


#71 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 29 Март 2022 - 14:39

Замечательно....пройтись щеткой



Прошелся. Питание - 5,4в на входе, на кнопке вкл и на эмиттере S8550 (если цоколевка правильная), на базе 4,8в, на коллекторе 0в,  по дорожке - с кнопки должно идти  +5,4в на коллектор и  в схему - через диод (треугольник нарисован), диод звонится нормально.


Сообщение отредактировал Михаил: 29 Март 2022 - 15:36


#72 kylan

kylan
  • Пользователь
  • 434 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    31-Январь 22

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Orsk

Отправлено 29 Март 2022 - 16:49

Прозваниваем транзисторы. По порядку приоритета слева направо.

как? описаний много на разных сайтах. вот к примеру Как проверить транзистор? (go-radio.ru)



Сообщение отредактировал kylan: 29 Март 2022 - 16:57


#73 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 29 Март 2022 - 17:21

Прозваниваем транзисторы. По порядку слева направо.



прозвонил на месте - вроде живы все, и четвертый там пониже - тоже.


Сообщение отредактировал Михаил: 29 Март 2022 - 17:25


#74 kylan

kylan
  • Пользователь
  • 434 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    31-Январь 22

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Orsk

Отправлено 29 Март 2022 - 17:25

при нажатии кнопки включения появляется ли напряжение порядка 5в на коллекторе S8550 ? При отпускании кнопки напряжение пропадает. Правильно?



при нажатии кнопки включения появляется ли напряжение на базе транзистора (тот, что посередине)?


Сообщение отредактировал kylan: 29 Март 2022 - 17:28


#75 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 29 Март 2022 - 18:48

при нажатии кнопки включения появляется ли напряжение порядка 5в на коллекторе S8550 ? При отпускании кнопки напряжение пропадает. Правильно?



при нажатии кнопки включения появляется ли напряжение на базе транзистора (тот, что посередине)?

Питание + 5,4в, рот нажатии на коллекторе s8550 +4,5в, при отпускании пропадает плавно - типа конденсатор разряжается (наверно толстый синий),  на базе  1GW среднего - 0в, третий и четвертый транзисторы - 3GW написано


Сообщение отредактировал Михаил: 29 Март 2022 - 19:01


#76 kylan

kylan
  • Пользователь
  • 434 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    31-Январь 22

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Orsk

Отправлено 29 Март 2022 - 19:33

на базе  1GW среднего - 0в

Не понял ответа.

Мой вопрос

при нажатии кнопки включения появляется ли напряжение на базе транзистора (тот, что посередине)?

0 вольт при нажатой кнопке включения?



#77 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 29 Март 2022 - 19:54

Не понял ответа.

Мой вопрос





0 вольт при нажатой кнопке включения?

Ну да, 0 вольт при нажатой кнопке включения на базе транзистора(того, что посредине), называется он 1GW



#78 kylan

kylan
  • Пользователь
  • 434 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    31-Январь 22

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Orsk

Отправлено 29 Март 2022 - 20:53

Нужна четкая фотка на обратную сторону платы (где индикатор и кнопки). По той мутной, я не пойму, что куда идет.

Вы то плату можете повертеть, а мне с графикой приходится мучаться, глаза ломаю, очки не помогают.


Сообщение отредактировал kylan: 29 Март 2022 - 20:55


#79 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 29 Март 2022 - 21:53

Нужна четкая фотка

как смог. красная точка - плюс питания, от провода. звездочка внизу справа - в этом углу S8550 стоит




и то, что под индикатором



  • kylan это нравится

#80 kylan

kylan
  • Пользователь
  • 434 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    31-Январь 22

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Orsk

Отправлено 29 Март 2022 - 21:57

как смог.

Спасибо. Много лучше.

Дай время просмотреть. Сейчас немного не могу, есть другое занятие- внуки в гостях.

Как разберусь- отпишусь.


Сообщение отредактировал kylan: 29 Март 2022 - 21:58
