Сломался эхолот.

сломался эхолот ремонт эхолота

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 113

#81 kylan

kylan
  • Пользователь
  • 434 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    31-Январь 22

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Orsk

Отправлено 29 Март 2022 - 23:08

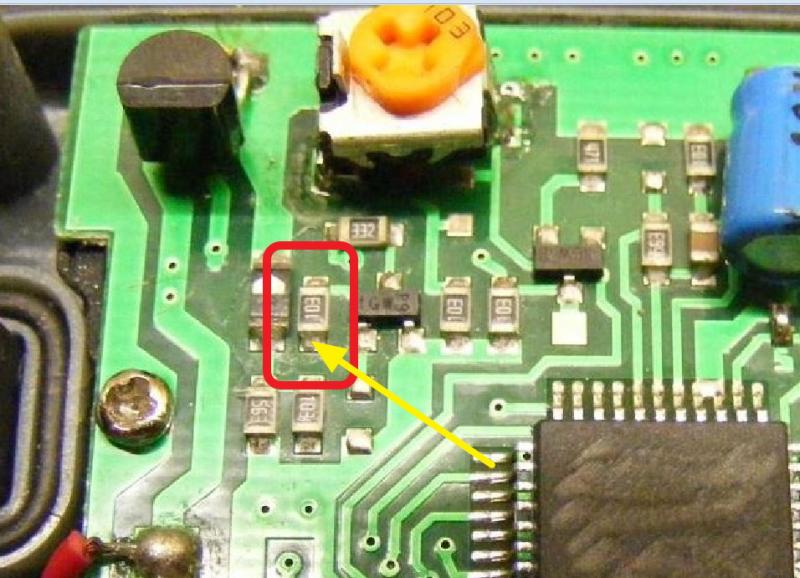

В общем необходимо в момент нажатия кнопки включения проверить наличие напряжения по желтой стрелке.

Если есть, то измерить сопротивление в красном квадрате. Должно показать 10 килоом. Или около того, из за сопротивления других, связанных цепей.


Теперь. Если там напряжения не будет, то наиболее вероятны три причины

1. Отсутствие генерации на кварцевом резонаторе (трубочка металлическая возле процессора/контроллера с двумя выводами с одной стороны). Проверить можно. НО при наличии осциллографа. Либо заменой, но опять же на какой? Там тоже без названия не скажешь.

2. Неисправность в цепи RESET контроллера. К сожалению название контроллера затерто. Отсюда не могу подсказать, на какой ноге проверить наличие сигнала сброса при включении.

3. Слетела прошивка. Тут я бессилен помочь, ибо не занимался этим вопросом. Да и без программатора это бесполезно. А с программатором необходимо знать, к каким выводам цепляться. Там на плате есть линейка прямоугольных контактов как раз для этого.

Все сказанное при условии, что напряжения питания поступает на сам контроллер. Но без названия не могу сказать, на какой ноге проверить. А по плате отследить не смог, некоторые перемычки находятся под самим контроллером и не видны.

Сам контроллер опознать не смог. Из тех, что наиболее распространены- не подошли по распиновке выводов.

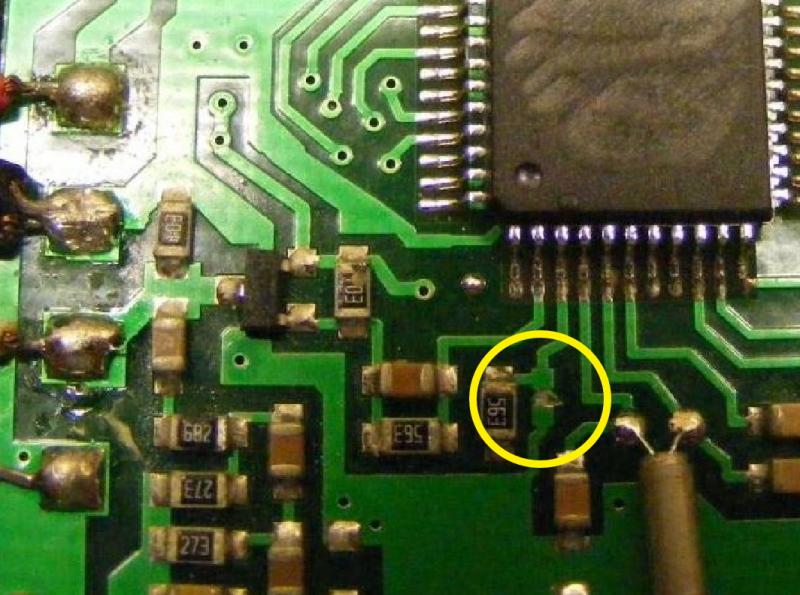

Еще момент. Это прокорябано или нет?


Не знаю, должно ли так быть. На других фотках из инета не видать, есть ли там контакт или разрыв.



В общем по большому счету что смог- сказал. Возможно что то не заметил, но дистанционно тяжеловато.

За сим похоже можно закругляться. Извини, что обнадежил, а сам не смог помочь.



Только щас увидел еще. А провода два черных из батарейного отсека что идут... Такое впечатление, что один оторван/переломан возле пайки. Не?


Сообщение отредактировал kylan: 29 Март 2022 - 23:27

  • Артём Захаров это нравится

#82 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 29 Март 2022 - 23:50

В общем необходимо в момент нажатия кнопки включения проверить наличие напряжения по желтой стрелке.

Если есть, то измерить сопротивление в красном квадрате. Должно показать 10 килоом..



Еще момент. Это прокорябано или нет?



 А провода два черных из батарейного отсека что идут... Такое впечатление, что один оторван/переломан возле пайки. Не?

1. При нажатии копки напряжения на резисторе нет

2. Сопротивление ровно 10 КОм

3. Царапина- не заводская, но и не моя работа, может ремонтер ткнул. Завтра найду паяльник - попробую перемычку впаять, хуже уже не станет. Отпишусь

4. Провода - минуса от батареи и от датчика, не оборван - под другой заходит, сбоку хорошо видно на плате.



#83 kylan

kylan
  • Пользователь
  • 434 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    31-Январь 22

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Orsk

Отправлено 30 Март 2022 - 00:06

Попробуй сдвинуть переменный резистор. На немного. По центру поставь. Может под ним вода была и окисел не дает контакту быть.

Не пойму, что регулирует. Может опорное напряжение. ХЗ. Ни одного стабилитрона рядом нет.

Либо проверь его сопротивление. Полное 10 кОм если по двум ногам, что ближе к большому транзистору. Ну а между отводом (третий вывод на противоположной стороне) и этими выводами порядка 5кОм . +/- ибо не по центру.


Сообщение отредактировал kylan: 30 Март 2022 - 00:14


#84 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 30 Март 2022 - 14:03

Попробуй сдвинуть переменный резистор. На немного. По центру поставь. Может под ним вода была и окисел не дает контакту быть.

Не пойму, что регулирует. Может опорное напряжение. ХЗ. Ни одного стабилитрона рядом нет.

Либо проверь его сопротивление. Полное 10 кОм если по двум ногам, что ближе к большому транзистору. Ну а между отводом (третий вывод на противоположной стороне) и этими выводами порядка 5кОм . +/- ибо не по центру.

перемычку поставил- не помогло

резистор покрутил- не помогло *хз



#85 kylan

kylan
  • Пользователь
  • 434 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    31-Январь 22

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Orsk

Отправлено 30 Март 2022 - 15:03

не помогло



Тогда своими силами уже не сделать.

Как должно работать:

При нажатии кнопки вкл. Напряжение питания через тот диод подается на схему. Процессор по цепи RESET сбрасывается (тут должна быть еще самодиагностика). Далее идет команда на включение. И цепь питания от батареи на схему идет через транзистор s8550. Сам транзистор отпирается другим транзистором 1GW по команде с процессора.

Теперь если не работает, то возможные причины:

-не пришло/не дошло напряжения питания на процессор. Проверить цепь.

-нет генерации на кварце. Проверить осциллографом. Возможно кварц стряхнули при падении прибора.

-не дошла команда на включение до транзистора 1GW. Проверить цепь.

-слетела прошивка и процессор не может провести самодиагностику, а следовательно не включается.

Все остальное из возможного проверили.

Больше я не смогу помочь в ремонте данного прибора.

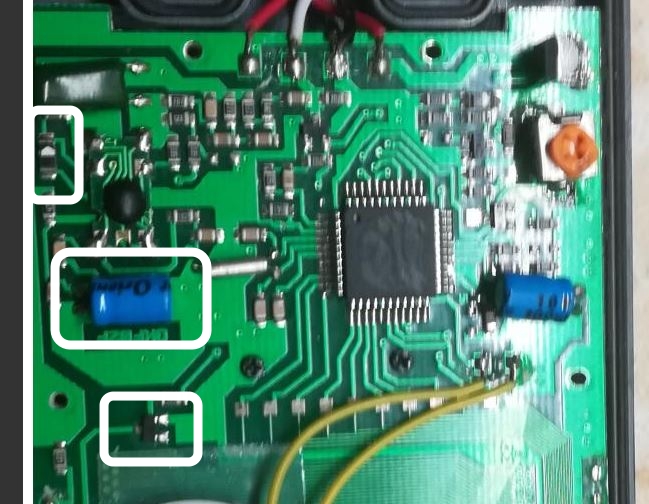

На удачу- проверьте три элемента. выделенных белыми квадратиками



Сообщение отредактировал kylan: 30 Март 2022 - 15:03


#86 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 30 Март 2022 - 17:19

Тогда своими силами уже не сделать.



проверьте три элемента. выделенных белыми квадратиками

Диод и транзистор проверял - нормальные. Конденсатор на вид целый - не вздулся " Возможно кварц стряхнули" - да никто его особо не тряс, он на бегу, как говорится, сдох. Включился-проверился-завис. Я его выключил -тут же включить уже не смог.

Нашел человека с приборами - взялся посмотреть, подождем что скажет.

Спасибо за участие.


Сообщение отредактировал Михаил: 30 Март 2022 - 17:20


#87 Mitrich

Mitrich
  • Пользователь
  • 11 213 сообщений
  • сказали "спасибо" 92 раз
  • Дата регистрации:
    24-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:СССР

Отправлено 30 Март 2022 - 18:10

Диод и транзистор проверял - нормальные. Конденсатор на вид целый - не вздулся " Возможно кварц стряхнули" - да никто его особо не тряс, он на бегу, как говорится, сдох. Включился-проверился-завис. Я его выключил -тут же включить уже не смог.
Нашел человека с приборами - взялся посмотреть, подождем что скажет.
Спасибо за участие.

Отпишись потом что вышло

Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом!


#88 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 08 Апрель 2022 - 17:32

Отпишись потом что вышло

вышло - конец эхолоту

по заключению специалиста- процессор сдох. так что отдаю эхолот в добрые руки на запчасти - кварц, дисплей, корпус и т.д. -  в отличном состоянии


  • Mitrich это нравится

#89 Mitrich

Mitrich
  • Пользователь
  • 11 213 сообщений
  • сказали "спасибо" 92 раз
  • Дата регистрации:
    24-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:СССР

Отправлено 08 Апрель 2022 - 19:02

вышло - конец эхолоту
по заключению специалиста- процессор сдох. так что отдаю эхолот в добрые руки на запчасти - кварц, дисплей, корпус и т.д. -  в отличном состоянии

У меня так в свое время знакомый машину продавал, написал в усмерть убитая в хорошем состоянии.

Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом!


#90 kylan

kylan
  • Пользователь
  • 434 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    31-Январь 22

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Orsk

Отправлено 09 Апрель 2022 - 18:00

так что отдаю эхолот в добрые руки на запчасти
Михаил, как таково запчастей то там практически нет. НО возможно где то мается рыбак с разбитым дисплеем у такого же эхолота. Ему бы данный донор в самый раз. Если не хочется, чтоб аппарат лежал мертвым грузом и в итоге потерялся или ушел на помойку. Можно попробовать дать объявление на юле или на авито или .... да их много досок то. Может и найдется страждущий, готовый заплатить за пересылку.

Я похожим образом (через доски объявлений) нашел себе пульт для станка с ЧПУ. Рабочий, в пол цены супротив али экспресса. Тому пульт достался по ошибке (и деньги вернули) и был совершенно не нужен. Мне быстрая доставка и 50% скидка. Все в выигрыше (на Российской стороне).

Ни коем разом не даю указания. Высказал мысль вслух. Не более.



#91 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 11 Апрель 2022 - 00:27

запчастей то там практически нет. НО возможно где то мается рыбак с разбитым дисплеем...... дать объявление на юле или на авито или ...



я так и сделал  :D


  • kylan это нравится

#92 Радист

Радист
  • Пользователь
  • 485 сообщений
  • сказали "спасибо" 4 раз
  • Дата регистрации:
    24-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 11 Апрель 2022 - 09:58

Если вообще не жалко то взял бы на неспешное обследование/эксперименты.



#93 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 14 Апрель 2022 - 17:54

Если вообще не жалко то взял бы на неспешное обследование/эксперименты.

пока звонят, приспрашиваются. может попозже напомните - отдам, если никто не возьмет



#94 Михаил

Михаил
  • Пользователь
  • 55 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    23-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 11 Май 2022 - 21:36

Если вообще не жалко то взял бы на неспешное обследование/эксперимент

Желание еще в силе? Звоните  905-986-пять5-два1  *пиво


Сообщение отредактировал Михаил: 11 Май 2022 - 21:40


#95 ASV

ASV
  • Пользователь
  • 560 сообщений
  • сказали "спасибо" 13 раз
  • Дата регистрации:
    29-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 15 Май 2022 - 21:24

Приветствую всех!
эхолот ПираньяМакс 215
достался с лодкой, в нагрузку, с самопальным шнуром питания, в неизвестном состоянии, не включается
вопрос - у кого его можно проверить хотя-бы на включение, а там видно будет, шнур искать, или чинить, или сразу новый искать...



#96 NK72

NK72
  • Пользователь
  • 11 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    19-Июль 16

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 21 Август 2022 - 18:11

Доброго времени суток.Подскажите, к кому можно обратиться в Барнауле по диагностике эхолота. Эхолот Лоуренс марк5х. Включается, загорается синий экран и потом темнеет.На нажатие кнопок не реагирует. Датчик работает, щелчки слышно. При включении от аккума 7ач падает напряжение, думал дело в нем, пробовал от другого, с эхолотом тоже самое.

Сообщение отредактировал NK72: 22 Август 2022 - 11:46


#97 NK72

NK72
  • Пользователь
  • 11 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    19-Июль 16

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 22 Август 2022 - 11:59

Вроде разобрался с эхолотом, через сайт лоуренс, тех поддержки. Эхолот ушел в какой то режим, типо спящего, я так понял.Я всегда включал и отключал его долгим нажатием на кнопку пуск, видимо это не правильно. Включился коротким нажатием на кнопку пуск и то не с первого раза. Эхолот этот у меня лет 10 уже, рыбачу редко и вот такое первый раз.
  • Kunak это нравится

#98 Alex (}I{op team)

Alex (}I{op team)
  • Пользователь
  • 22 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    22-Сентябрь 16

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 21 Январь 2023 - 18:06

FQ49fKdrXev8ifezLDMFGJXIQCbApg2oakwyXj5i


Где найти распиновку разъема трансдьюстера?


Сообщение отредактировал Alex (}I{op team): 21 Январь 2023 - 18:08


#99 kylan

kylan
  • Пользователь
  • 434 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    31-Январь 22

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Orsk

Отправлено 21 Январь 2023 - 21:08

Где найти распиновку разъема трансдьюстера?



Нет времени вникать. Быстрый поиск выдал следующее

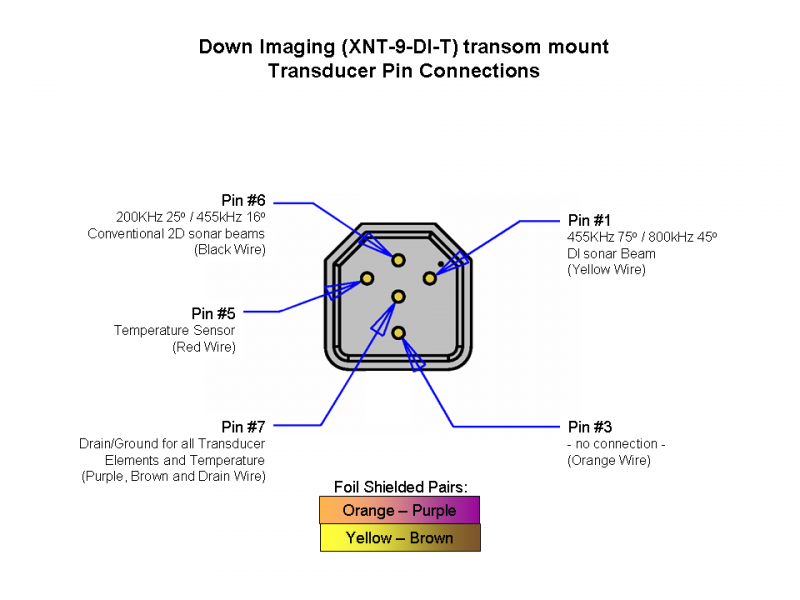

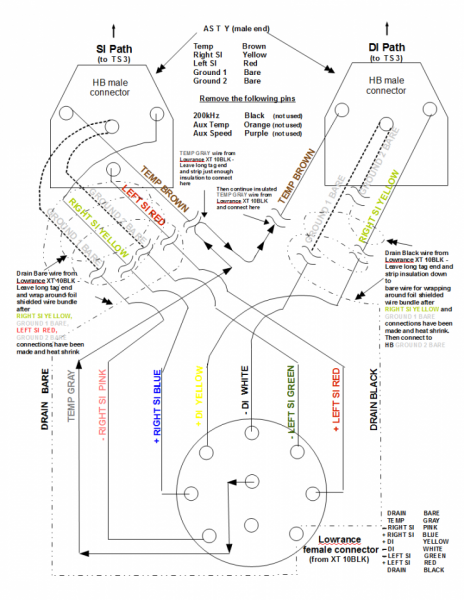

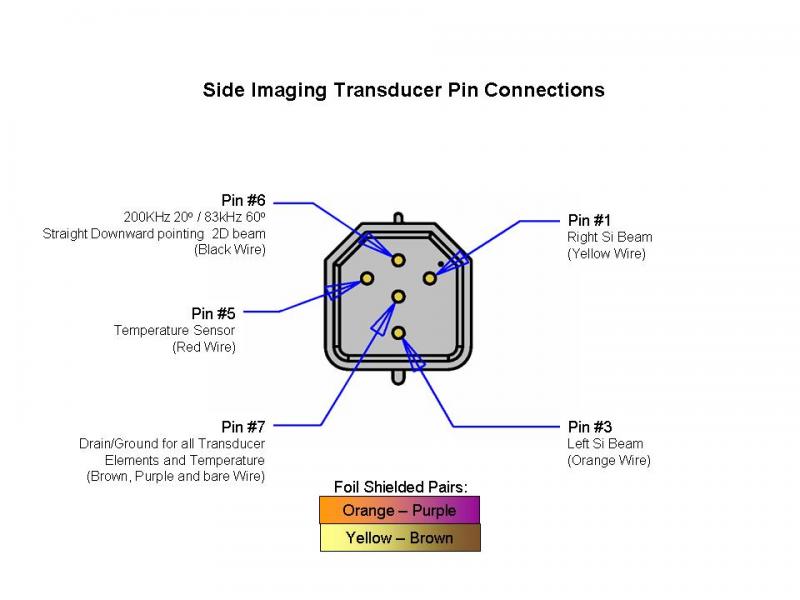

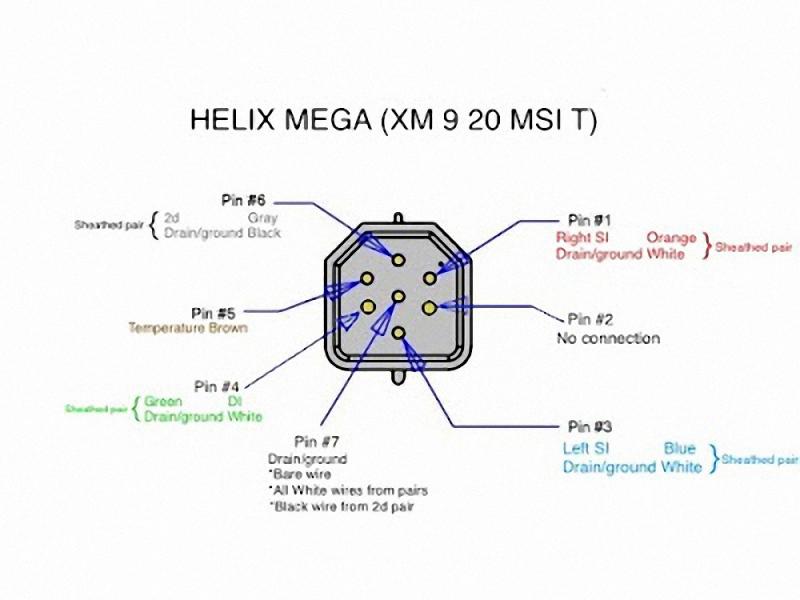

Down Imaging  XNT-9-DI-T  Transducer Pin Connections.png  Side_Imaging_Transducer_Pin_Connections.jpg  IMG_2606.JPG  LowBird Y cable pinount png.png


  • Борисыч это нравится

#100 Alex (}I{op team)

Alex (}I{op team)
  • Пользователь
  • 22 сообщений
  • сказали "спасибо" 0 раз
  • Дата регистрации:
    22-Сентябрь 16

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 22 Январь 2023 - 10:00

Нет времени вникать. Быстрый поиск выдал следующее



Спасибо, не мог найти.
