Мультипликаторные катушки(ремонт, регламент и иные вопросы)

ремонт мультипликатора

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 59

#1 mAjoR

mAjoR
  • Пользователь
  • 1 196 сообщений
  • сказали "спасибо" 138 раз
  • Дата регистрации:
    27-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 07 Июль 2014 - 14:09

Помогите, кто может советом или делом!

Мульт Shimano Cardiff 201, перестал ездить глазок лесоукладывателя (сначала зависал в правом положении, потом что-то щелкнуло и он вообще замер).

Суть вопроса: лечится/не лечится, если лечится, доктор среди наших найдется?



#2 Dr. Ливси

Dr. Ливси
  • Пользователь
  • 1 607 сообщений
  • сказали "спасибо" 38 раз
  • Дата регистрации:
    01-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 07 Июль 2014 - 14:27

Помогите, кто может советом или делом!

Мульт Shimano Cardiff 201, перестал ездить глазок лесоукладывателя (сначала зависал в правом положении, потом что-то щелкнуло и он вообще замер).

Суть вопроса: лечится/не лечится, если лечится, доктор среди наших найдется?

"Нож" лесоукладывателя и детали его крепления бы посмотреть



#3 mAjoR

mAjoR
  • Пользователь
  • 1 196 сообщений
  • сказали "спасибо" 138 раз
  • Дата регистрации:
    27-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 07 Июль 2014 - 14:43

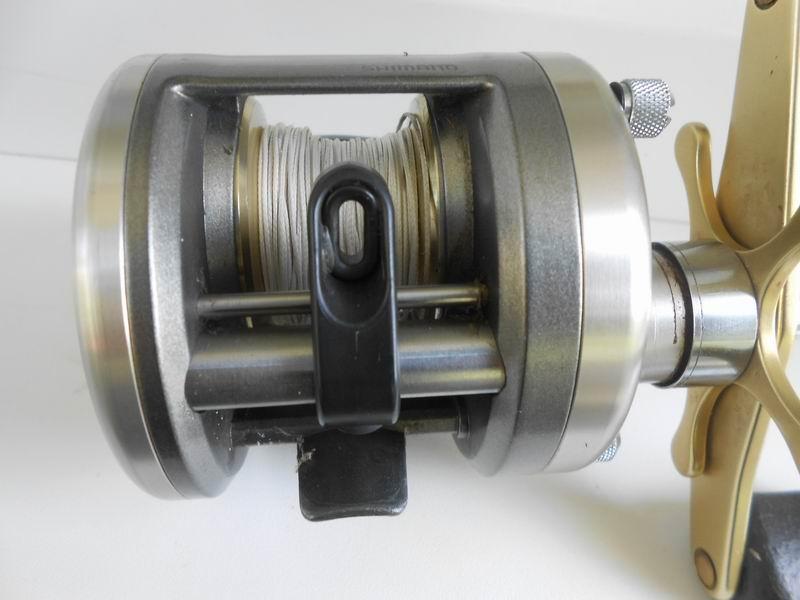

Не очень понял, что такое "нож", но вот так

Прикрепленные изображения

  • Изменение размера DSCN2687.jpg
  • Изменение размера DSCN2690.jpg


#4 mAjoR

mAjoR
  • Пользователь
  • 1 196 сообщений
  • сказали "спасибо" 138 раз
  • Дата регистрации:
    27-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 07 Июль 2014 - 14:47

На втором фото из лесоукладывателя торчит какая-то круглая фигня. До поломки, она, вроде, внутри была утоплена, хотя может и ошибаюсь.



#5 Sha@

Sha@
  • Пользователь
  • 1 516 сообщений
  • сказали "спасибо" 42 раз
  • Дата регистрации:
    24-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 07 Июль 2014 - 15:31

Можешь попробовать разобраться сам

http://ashpynfishing...rdiff-301a.html

Если померла та деталька о которой ты говорил, попробуем востановить. А если вот эта шестереночка


Или ответная в крышка, хотя та врят ли. Надо искать.




  • mAjoR это нравится

#6 Dr. Ливси

Dr. Ливси
  • Пользователь
  • 1 607 сообщений
  • сказали "спасибо" 38 раз
  • Дата регистрации:
    01-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 07 Июль 2014 - 20:18

На схеме выложенной Алексеем, деталь 42 и есть нож (зуб), бегающий по пазу бесконечника и соответстенно двигающее глазок лесоукладывателя. Этот зуб находится в кожухе и прижимается к пазу чаще крышкой-винтом. Скорее всего тут поломка . На фото плохо видно.


  • mAjoR это нравится

#7 mAjoR

mAjoR
  • Пользователь
  • 1 196 сообщений
  • сказали "спасибо" 138 раз
  • Дата регистрации:
    27-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 07 Июль 2014 - 22:25

На схеме выложенной Алексеем, деталь 42 и есть нож (зуб), бегающий по пазу бесконечника и соответстенно двигающее глазок лесоукладывателя. Этот зуб находится в кожухе и прижимается к пазу чаще крышкой-винтом. Скорее всего тут поломка . На фото плохо видно.

Похоже так и есть, развалилась крышка-винт, вот такая фигня от лесоукладывателя отвалилась.

Прикрепленные изображения

  • Изменение размера DSCN2691.jpg


#8 Dr. Ливси

Dr. Ливси
  • Пользователь
  • 1 607 сообщений
  • сказали "спасибо" 38 раз
  • Дата регистрации:
    01-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 07 Июль 2014 - 22:40

Похоже так и есть, развалилась крышка-винт, вот такая фигня от лесоукладывателя отвалилась.

Если не удастся заменить или склеить, можно попробовать заказать с япии. но мне бы код катушки знать. Он обычно пишется на коробке и на инструкции. Вот например код простой 201 калькуты   01960



#9 mAjoR

mAjoR
  • Пользователь
  • 1 196 сообщений
  • сказали "спасибо" 138 раз
  • Дата регистрации:
    27-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 07 Июль 2014 - 22:53

Если не удастся заменить или склеить, можно попробовать заказать с япии. но мне бы код катушки знать. Он обычно пишется на коробке и на инструкции. Вот например код простой 201 калькуты   01960

как там склеить, я не представляю. Коробка не сохранилась, а на инструкции вот такое есть 1RH532201U, может код?.



#10 Dr. Ливси

Dr. Ливси
  • Пользователь
  • 1 607 сообщений
  • сказали "спасибо" 38 раз
  • Дата регистрации:
    01-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 07 Июль 2014 - 23:04

как там склеить, я не представляю. Коробка не сохранилась, а на инструкции вот такое есть 1RH532201U, может код?.

Нашел инструкцию, напишу сегодня японцу, но модель не с внутреннего рынка, может не найти.



#11 Sha@

Sha@
  • Пользователь
  • 1 516 сообщений
  • сказали "спасибо" 42 раз
  • Дата регистрации:
    24-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 08 Июль 2014 - 07:32

Так, если В Калькутте подобное, то сегодня гляну. Если нет. Крышка-винт. То есть, это пробка, с нарезанной на стенках резьбой и пазом под отвертку? Из бронзы такую можно выточить? Аха, уточним, померла деталь 2373? Откололось донышко? Можно эпоксидкой приклеить, как временный вариант.



#12 Sha@

Sha@
  • Пользователь
  • 1 516 сообщений
  • сказали "спасибо" 42 раз
  • Дата регистрации:
    24-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 08 Июль 2014 - 11:27

Да, по Кардифу. У Калькутты получается этот колпачек аналогичен с Курадовским????

http://www.ebay.com/...=item27e10d8578




Может и на Кардиффе такой же.



#13 Последний Праворульщик

Последний Праворульщик
  • Пользователь
  • 5 689 сообщений
  • сказали "спасибо" 237 раз
  • Дата регистрации:
    01-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 18 Август 2015 - 18:20

Вспомнил давнюю оказию.. Делюсь.



ТО-шил мульты, так вот теперь червяк кладёт плеть ближе к левой щёчке шпули. Причём - на обеих катушках. При рассмотрении видим, что глазок не доходит(не упирается) в правую опору, от того и провал плетни справа. С какого??? На Зиллике ещё не так критично, а на Луне 30 либров битком, и этот бугор бьётся о раму на забросе(((( Хоть, отрезай лишнее..

Всё собралось нормально, по-другому, кроме как праильно, там не соберёшь.. Шайб лишних нет..

Остаётся грешить на направляющую "вилку" - встала на 180 градусов. Причём, "повезло" на обеих катушках)) Кто стАлкивался?


Сообщение отредактировал Последний Праворульщик: 18 Август 2015 - 18:21


#14 Mehanik

Mehanik
  • Пользователь
  • 75 сообщений
  • сказали "спасибо" 8 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 18 Август 2015 - 20:03

Посмотри на схеме за подшипником в боковине есть или нет шайба (пятак из  антифрикционного материала, что ни-будь на подобии текстолита) в которую ось шпули упирается по идеи, может забыл поставить а осевик затянул ну и шпуля ушла правее если катерина леворукая. Или как вариант мотал плетню без должного натяга, тогда заново перемотать но уже с натягом .


  • Vovan это нравится

#15 Последний Праворульщик

Последний Праворульщик
  • Пользователь
  • 5 689 сообщений
  • сказали "спасибо" 237 раз
  • Дата регистрации:
    01-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 18 Август 2015 - 23:45

Посмотри на схеме за подшипником в боковине есть или нет шайба (пятак из  антифрикционного материала, что ни-будь на подобии текстолита) в которую ось шпули упирается по идеи, может забыл поставить а осевик затянул ну и шпуля ушла правее если катерина леворукая. Или как вариант мотал плетню без должного натяга, тогда заново перемотать но уже с натягом .

У меня всё зафотографировано - ошибок быть не должно) И со шпулями там всё просто - никаких доп. элементов.

Катушкам 2-3 года уже - с новья работали нормально. С натягом точно всё нормально.

Смотрю на "вилку" на фото - она ставится или так или на 180. Может, износ и микрозазоры повлияли.. Надо перекинуть на 180..



#16 Последний Праворульщик

Последний Праворульщик
  • Пользователь
  • 5 689 сообщений
  • сказали "спасибо" 237 раз
  • Дата регистрации:
    01-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 30 Август 2015 - 16:16

Перекинул, проверил в домашних условиях - заработало!)(3 тьфу!)



  • Гризли и Vovan это нравится

#17 Последний Праворульщик

Последний Праворульщик
  • Пользователь
  • 5 689 сообщений
  • сказали "спасибо" 237 раз
  • Дата регистрации:
    01-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 19 Март 2016 - 13:53

Перекинул, проверил в домашних условиях - заработало!)(3 тьфу!)

Продолжение))) Всё забываю рассказать.

Хватило рыбалок на 5. Потом снова бугор.. В итоге - забил.

А на днях перематывал плетню на шпулях, внатяг. И.. Всё ровно! Идеальная намотка.

Х.з. короче.. Мож, дело в американском стиле? Так и вобы раньше с прослаблением крутил, выбирая шнур на паузе.

З.Ы. Забил окончательно.


  • Nik(дядьКоля) это нравится

#18 Георгич

Георгич
  • Пользователь
  • 7 472 сообщений
  • сказали "спасибо" 51 раз
  • Дата регистрации:
    24-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Алейск

Отправлено 06 Январь 2017 - 17:30

Имеется катушка Daiwa - Катушка Megaforce 100 TSH, которая в настоящее время подломалась. Требуются запчасти. Кто-то сможет подсказать, где можно купить? Стрелкой показано место, где стояла сломанная шестерня. Шестерня двойная. Плюс сломалась шайбочка, которая на фото.



Прикрепленные изображения

  • SAM_3953.JPG
  • ремонт дайвы.png
  • SAM_3959.JPG
  • SAM_3952.JPG


#19 kolyan4ik_m

kolyan4ik_m
  • Пользователь
  • 958 сообщений
  • сказали "спасибо" 97 раз
  • Дата регистрации:
    14-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Рубцовск

Отправлено 06 Январь 2017 - 20:07

Имеется катушка Daiwa - Катушка Megaforce 100 TSH, которая в настоящее время подломалась. Требуются запчасти. Кто-то сможет подсказать, где можно купить? Стрелкой показано место, где стояла сломанная шестерня. Шестерня двойная. Плюс сломалась шайбочка, которая на фото.

Сергей,привет! Со всеми тебя!!!

Позвони по этому номеру:+7 (925) 310-90-86  Антон

Объясни ситуацию,если что фотки зашлешь ему.


Сообщение отредактировал kolyan4ik_m: 06 Январь 2017 - 20:08

  • Георгич и Santila это нравится

#20 Георгич

Георгич
  • Пользователь
  • 7 472 сообщений
  • сказали "спасибо" 51 раз
  • Дата регистрации:
    24-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Алейск

Отправлено 08 Январь 2017 - 12:05

Сергей,привет! Со всеми тебя!!!

Позвони по этому номеру:+7 (925) 310-90-86  Антон

Объясни ситуацию,если что фотки зашлешь ему.

А он где?
