#41 TUNEZ

TUNEZ
  • Пользователь
  • 2 795 сообщений
  • сказали "спасибо" 47 раз
  • Дата регистрации:
    19-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Малинбяо
  • Могу быть полезен:Всегда занят.

Отправлено 17 Июнь 2016 - 19:31

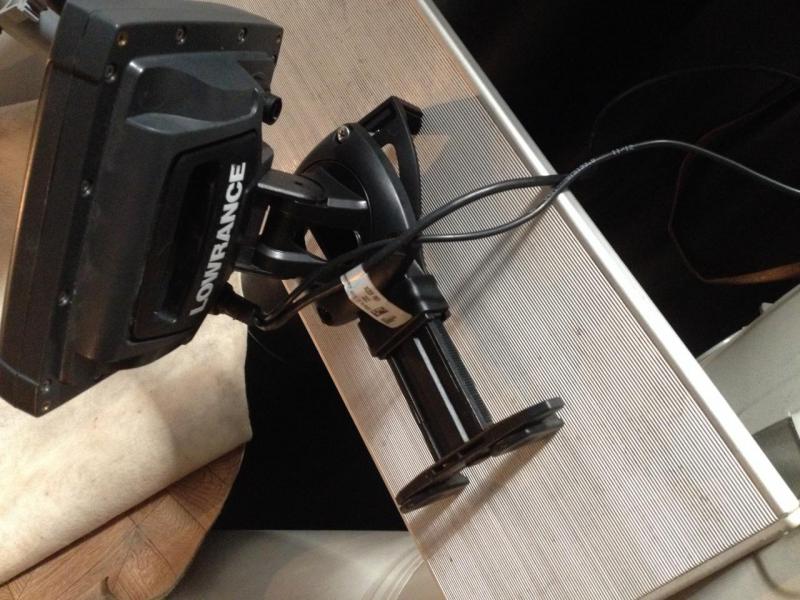

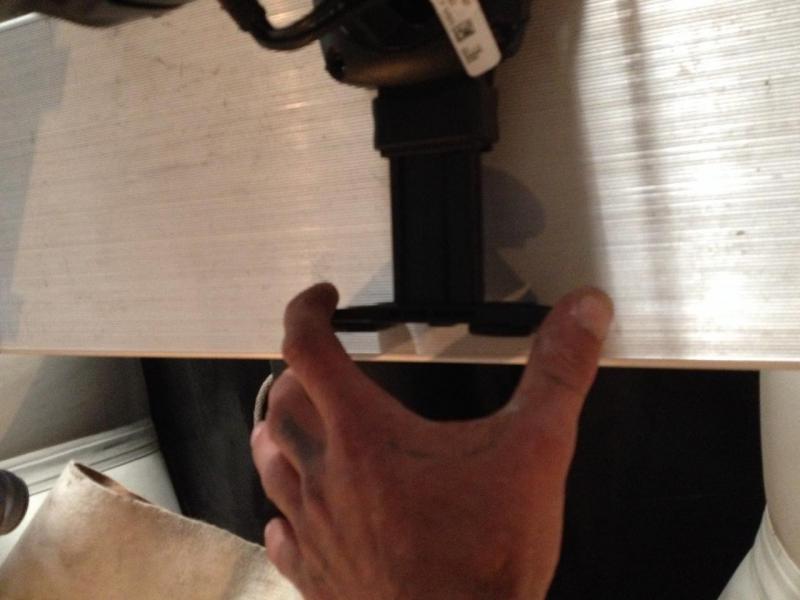

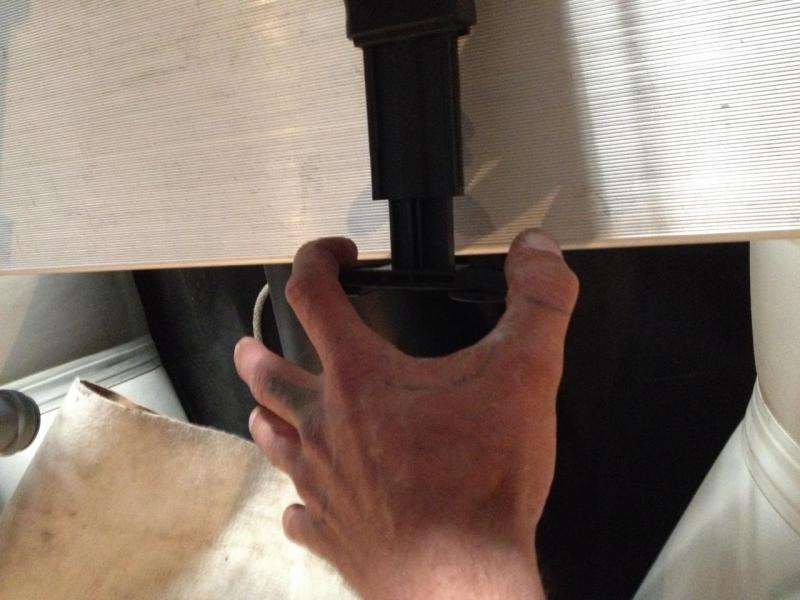

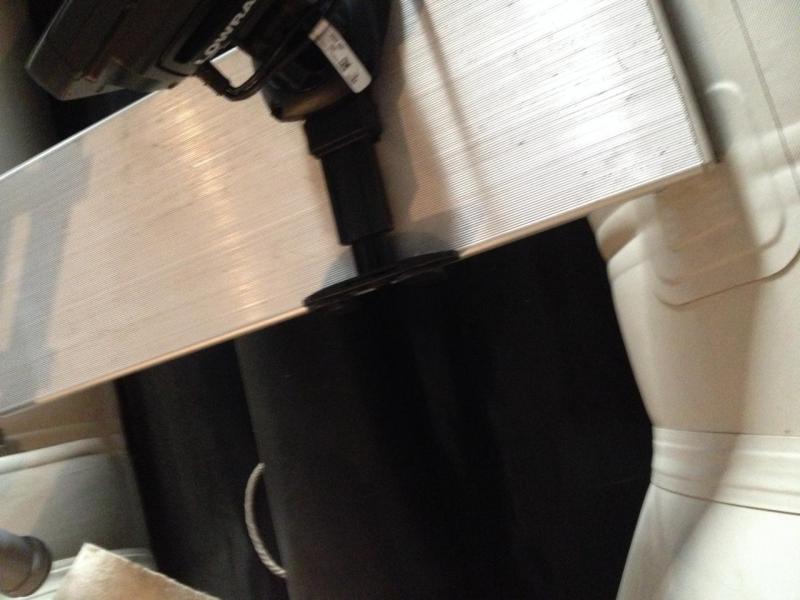

Я себе сделал из старого крепления для планшета, крепко держиться на сидухе, передвигается свободно в право-лево(не мешает веслам) в зависимости от посадки легко настроить, можно одним движением менять лавки.Подойдёт для разных лодок, настройка по ширине приличная.

Прикрепленные изображения

  • image.jpeg
  • image.jpeg
  • image.jpeg
  • image.jpeg
  • image.jpeg

Сообщение отредактировал TUNEZ: 17 Июнь 2016 - 19:34

  • Nik(дядьКоля), Гость--, ФокС и 10 другим это нравится

Во Флуде Рождается Истина!!!


#42 Хмурый

Хмурый
  • Пользователь
  • 4 164 сообщений
  • сказали "спасибо" 51 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:IT, ИБ

Отправлено 18 Июнь 2016 - 04:06

Я себе сделал из старого крепления для планшета


В волну ходить не планируешь?
  • UPS это нравится

#43 TUNEZ

TUNEZ
  • Пользователь
  • 2 795 сообщений
  • сказали "спасибо" 47 раз
  • Дата регистрации:
    19-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Малинбяо
  • Могу быть полезен:Всегда занят.

Отправлено 18 Июнь 2016 - 09:04

Волна намного мягче, чем моя машина. Планшет ни разу не выпадал .

Сообщение отредактировал TUNEZ: 18 Июнь 2016 - 09:38

Во Флуде Рождается Истина!!!


#44 Андрюха_2

Андрюха_2
  • Пользователь
  • 221 сообщений
  • сказали "спасибо" 3 раз
  • Дата регистрации:
    15-Август 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул "Лазурный"

Отправлено 11 Июль 2016 - 09:02

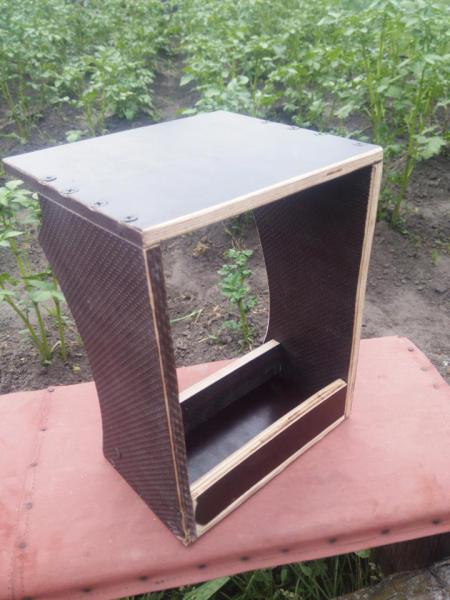

Сосед по гаражу задарИл кусок морской фанеры и дал примерить свою подставку под эхолот на моего "Адмирала". Короче после такой халявы, не сделать себе такую же было бы не правильно. :D

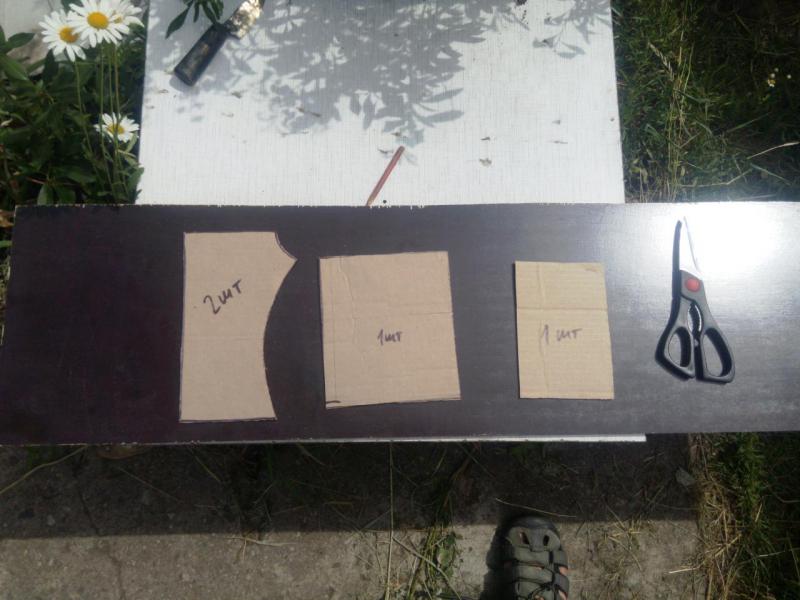

Первым делом вырезал из гофры трафареты будущих деталей

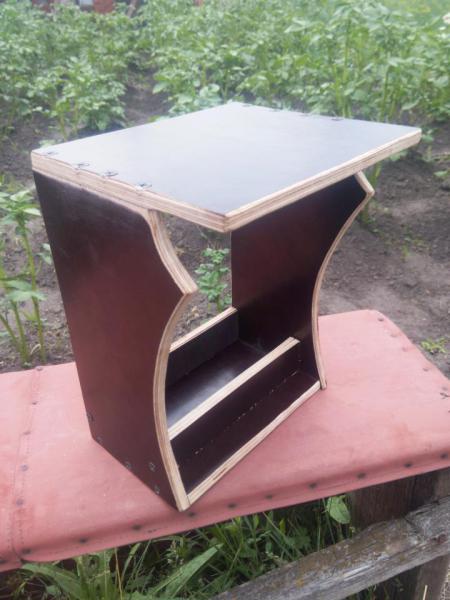

Минут за 20 электролобзиком выпилил заготовки. Далее с помощью саморезов по дереву стянул их между собой, предварительно засверливаясь тонким свёрлышком. Все кромки шлифанул болгаркой со специальной наждачной насадкой

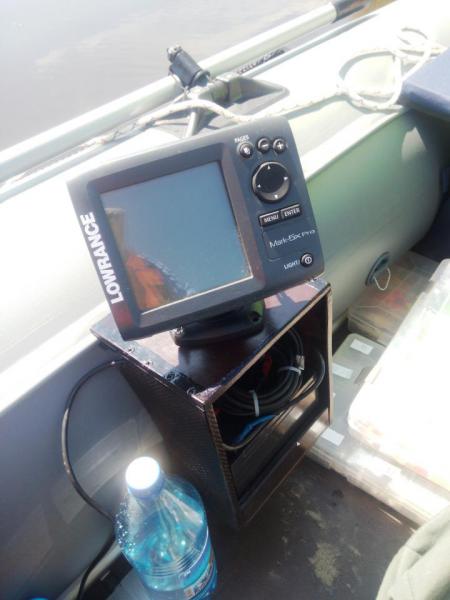

Подкрасил лаком цвета "Венге". Прикрутил ликпаз, купленный в Трофее. Вклеил 2 болтика из нержавейки в верхнюю часть, к ним купил барашки. Монтаж эхолота на лодку занимает пару минут. В субботу протестировал на воде, всё устраивает.







Желающим скопировать, подгоню трафареты :D





Спасибо от 1 Пользователь:
Vovan

#45 Гатилыч

Гатилыч
  • Пользователь
  • 2 114 сообщений
  • сказали "спасибо" 6 раз
  • Дата регистрации:
    01-Июль 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 12 Июль 2016 - 21:52





Желающим скопировать, подгоню трафареты :D

Напиши размеры деталей и покажи ликпаз если не трудно .



#46 Андрюха_2

Андрюха_2
  • Пользователь
  • 221 сообщений
  • сказали "спасибо" 3 раз
  • Дата регистрации:
    15-Август 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул "Лазурный"

Отправлено 13 Июль 2016 - 06:59

Буду в гараже, сфотаю.

Напиши размеры деталей и покажи ликпаз если не трудно .


Ликпаз сфотаю, как буду в гараже.

#47 Андрюха_2

Андрюха_2
  • Пользователь
  • 221 сообщений
  • сказали "спасибо" 3 раз
  • Дата регистрации:
    15-Август 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул "Лазурный"

Отправлено 13 Июль 2016 - 12:53

Напиши размеры деталей и покажи ликпаз если не трудно .

Зафотал.







#48 Джексон 79

Джексон 79
  • Супермодератор
  • 9 646 сообщений
  • сказали "спасибо" 450 раз
  • Дата регистрации:
    28-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 27 Январь 2017 - 21:56

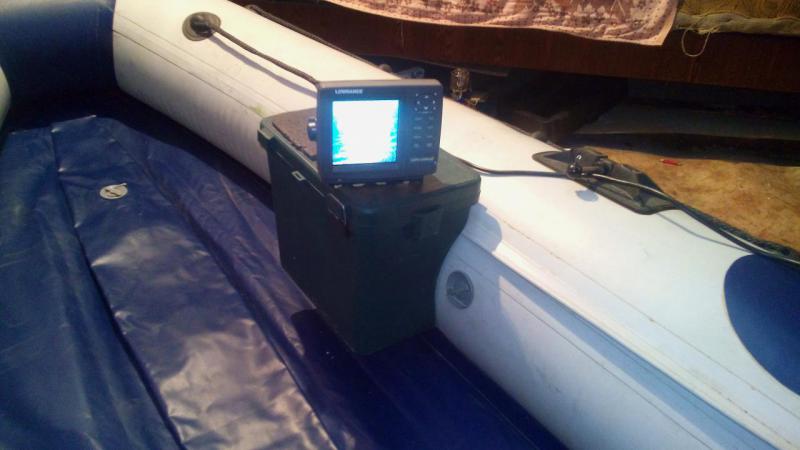

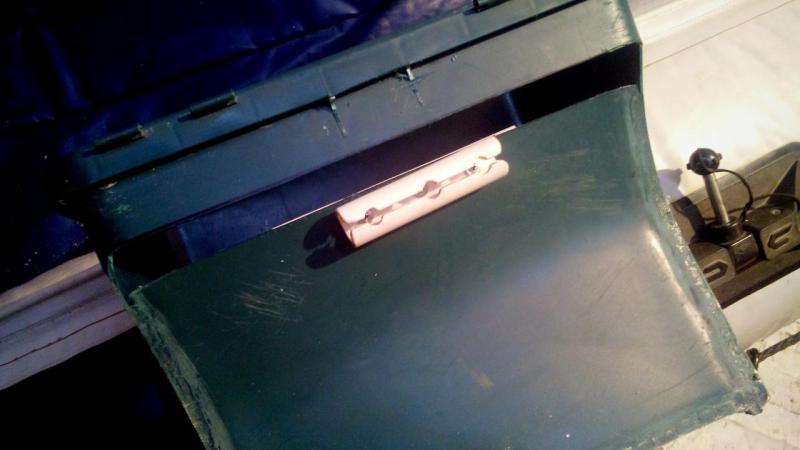

Получилось как-то так :)



Столик под эхолот


  • Саныч Бийск это нравится

#49 MVV.

MVV.
  • Пользователь
  • 675 сообщений
  • сказали "спасибо" 12 раз
  • Дата регистрации:
    26-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:с.Солнечное

Отправлено 01 Февраль 2017 - 17:47

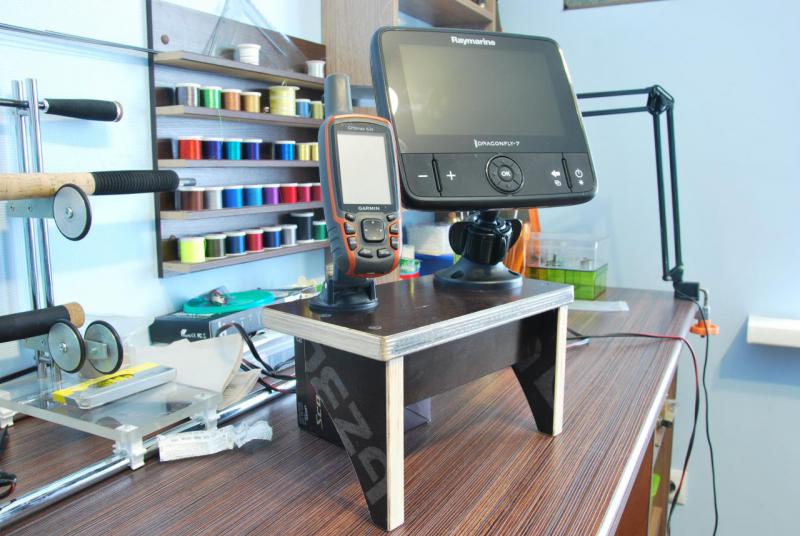

Тоже готовлюсь.


Прикрепленные изображения

  • DSC_0066.JPG

  • Nik(дядьКоля), Гость--, доктор Влад и 8 другим это нравится

#50 Cliff

Cliff
  • Пользователь
  • 142 сообщений
  • сказали "спасибо" 1 раз
  • Дата регистрации:
    25-Август 15

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:Юриспруденция

Отправлено 01 Февраль 2017 - 20:00

Тоже готовлюсь.

не пойму как крепится



#51 НЕМО

НЕМО
  • Пользователь
  • 13 690 сообщений
  • сказали "спасибо" 99 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 01 Февраль 2017 - 20:06

не пойму как крепится

обычно ликпаз делают


  • MVV. это нравится

#52 MVV.

MVV.
  • Пользователь
  • 675 сообщений
  • сказали "спасибо" 12 раз
  • Дата регистрации:
    26-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:с.Солнечное

Отправлено 01 Февраль 2017 - 20:11

не пойму как крепится

Ликпаз-ликтрос


  • Cliff это нравится

#53 Cliff

Cliff
  • Пользователь
  • 142 сообщений
  • сказали "спасибо" 1 раз
  • Дата регистрации:
    25-Август 15

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:Юриспруденция

Отправлено 01 Февраль 2017 - 20:14

обычно ликпаз делают

 да это понятно, просто между столиком и вырезом под баллоны зазор. не пойму зачем)


Ликпаз-ликтрос

а, ну у меня наверное просто ликтрос по другому проходит по борту, че то я туплю.



#54 MVV.

MVV.
  • Пользователь
  • 675 сообщений
  • сказали "спасибо" 12 раз
  • Дата регистрации:
    26-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:с.Солнечное

Отправлено 01 Февраль 2017 - 20:20

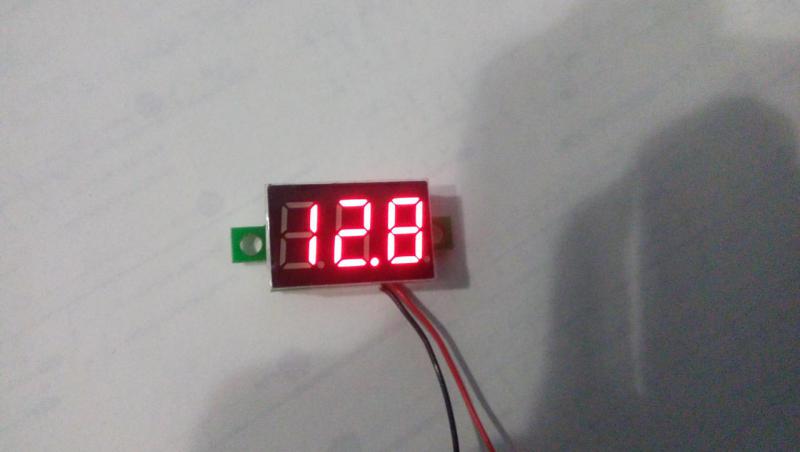

Хочу еще вот такой вольтметр на площадке пристроить, чтобы батарею контролировать,

а то у драгонфлая нет показания вольтажа.


Прикрепленные изображения

  • 20170201_201242.jpg

  • ПЕНСИК и Джексон 79 это нравится

#55 Джексон 79

Джексон 79
  • Супермодератор
  • 9 646 сообщений
  • сказали "спасибо" 450 раз
  • Дата регистрации:
    28-Октябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 01 Февраль 2017 - 20:21

 да это понятно, просто между столиком и вырезом под баллоны зазор. не пойму зачем)


а, ну у меня наверное просто ликтрос по другому проходит по борту, че то я туплю.

Если вровень делать столик получается на уровне лик-троса,надо голове вниз наклонять,а так высота более оптимальна.Я так же по высоте сделал








  • Nik(дядьКоля), Гость--, ПЕНСИК и 2 другим это нравится

#56 Саныч Бийск

Саныч Бийск
  • Пользователь
  • 1 881 сообщений
  • сказали "спасибо" 37 раз
  • Дата регистрации:
    18-Декабрь 16

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Бийск
  • Могу быть полезен:дубликаты ключей

Отправлено 01 Февраль 2017 - 20:42

Ликпаз-ликтрос

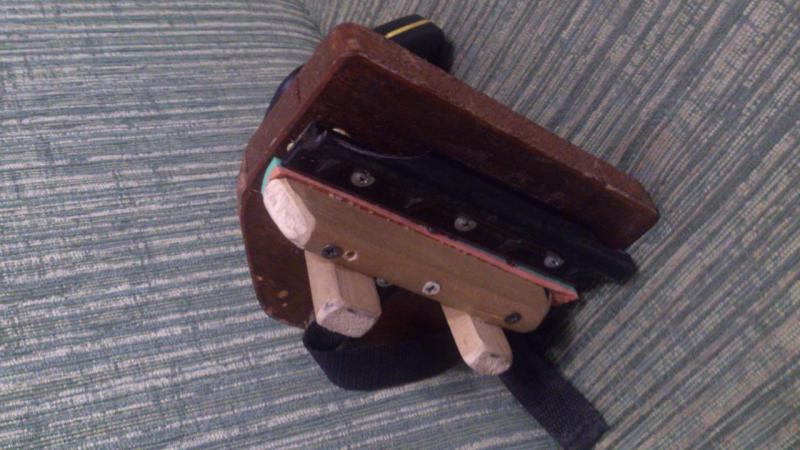

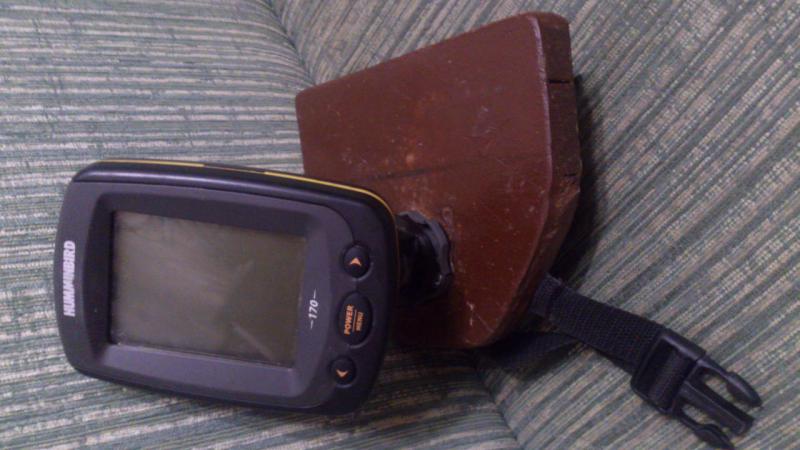

Конечно все это красиво ,аккуратно,но мне всегда почему-то места мало в ПВХ 320 все стараюсь разложить ,что бы ничего не мешало ,спиннингую в основном стоя,просто вырезал подставку под эхолот,прикрутил ликпаз(у нас в Бийске большая проблема купить,нашел маленько сломанный) ,сделал упор в борт лодки ,снизу к лодки приклеил защелку(как бак крепиться)и вторая часть к подставке и он получается в натянутом положении,на ходу,на волне  стоит плотно,аккумулятор в сумке под банкой

Прикрепленные изображения

  • DSC_0281.jpg
  • DSC_0282.jpg
  • DSC_0280.jpg

  • Nik(дядьКоля) и Гость-- это нравится

#57 MVV.

MVV.
  • Пользователь
  • 675 сообщений
  • сказали "спасибо" 12 раз
  • Дата регистрации:
    26-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:с.Солнечное

Отправлено 01 Февраль 2017 - 20:57

У меня площадка в ровень с баллоном, место не занимает.



#58 Саныч Бийск

Саныч Бийск
  • Пользователь
  • 1 881 сообщений
  • сказали "спасибо" 37 раз
  • Дата регистрации:
    18-Декабрь 16

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Бийск
  • Могу быть полезен:дубликаты ключей

Отправлено 01 Февраль 2017 - 21:03

У меня площадка в ровень с баллоном, место не занимает.

но ее надо как то зафиксировать?



#59 MVV.

MVV.
  • Пользователь
  • 675 сообщений
  • сказали "спасибо" 12 раз
  • Дата регистрации:
    26-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:с.Солнечное

Отправлено 01 Февраль 2017 - 21:14

Защелки это хорошо, но если мне сдвинуть на пол метра надо или на другой борт поставить,

у меня эхолот тяжелый, думаю его веса хватит.



#60 Борисыч

Борисыч
  • Пользователь
  • 3 789 сообщений
  • сказали "спасибо" 120 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул
  • Могу быть полезен:Толком ничо не знаю

Отправлено 01 Февраль 2017 - 21:15

мне всегда почему-то места мало в ПВХ 320





То же места мало. Да ещё лень. Просто привинтил к эхолоту плоский кусок пластика,толщиной мм4, и креплю к банке большим канцелярским зажимом-биндером. Ставится и снимается за 5 сек,если с перекуром.


  • Андрей Z и Саныч Бийск это нравится

Спасибо от 1 Пользователь:
kay22
