А я решил попробовать еще сделать из ВАЗовского мотора от вентилятора радиатора.

Сравнил по мощности с шуруповертом, чуток мощнее. А есть и от ГАЗели он еще в два раза мощнее.

Такой мотор не боится перегрева, хотя в мороз и боятся нечего. Он не боится воды и может крутится в обе стороны. Он может работать при напряжении до 24 В

Осталось к нему приделать редуктор :(

По прикидкам получается двухступенчатый планетарный с понижением оборотов в 25 раз. На выходе должно получится 120-150 оборотов.

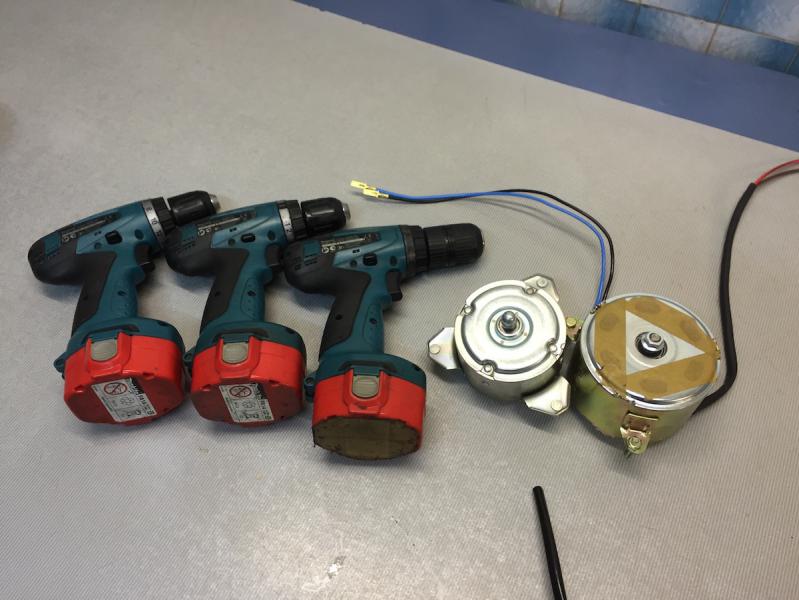

Это моторы для сравнения и шуруповерты






А это уже макет электроледобура из электромотора ВАЗ



2016-01-12 22-29-10 BOX647-01.png



2016-01-12 22-29-59 BOX647-01.png




  • ФокС, Вячеслав @73, Sha@ и 5 другим это нравится

#2 Sha@

Sha@
  • Пользователь
  • 1 433 сообщений
  • сказали "спасибо" 41 раз
  • Дата регистрации:
    24-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 13 Январь 2016 - 10:23

Корпус наборный? На лазере резать будешь?



#3 polk

polk
  • Пользователь
  • 144 сообщений
  • сказали "спасибо" 6 раз
  • Дата регистрации:
    13-Сентябрь 15

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Тольятти

Отправлено 13 Январь 2016 - 10:31

Корпус наборный? На лазере резать будешь?

Да на лазере, чтобы вес большой не набирать буду резать из листа. Так можно сильно облегчить внутренние детали.


  • Sha@ это нравится

#4 ФокС

ФокС
  • Пользователь
  • 5 736 сообщений
  • сказали "спасибо" 26 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •

Отправлено 13 Январь 2016 - 10:35

Аккумулятор как планируете компоновать ?


( архив ).


#5 DSA

DSA
  • Пользователь
  • 8 726 сообщений
  • сказали "спасибо" 56 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 13 Январь 2016 - 11:20

Аккумулятор как планируете компоновать ?

видимо в санях.



#6 polk

polk
  • Пользователь
  • 144 сообщений
  • сказали "спасибо" 6 раз
  • Дата регистрации:
    13-Сентябрь 15

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Тольятти

Отправлено 13 Январь 2016 - 16:17

Аккумулятор как планируете компоновать ?

Три варианта:

1. собирать кассету из универсальных литиевых АКБ

2. Ставить от шуруповертов стандартные от 12 до 18 В

3. использовать внешний АКБ от упса, от мотоцикла, автомобиля....



Все эти варианты будут на выбор.


  • ФокС, НЕМО, SERBIS и 2 другим это нравится

#7 НЕМО

НЕМО
  • Пользователь
  • 13 690 сообщений
  • сказали "спасибо" 96 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 13 Январь 2016 - 17:04

Три варианта:

1. собирать кассету из универсальных литиевых АКБ

2. Ставить от шуруповертов стандартные от 12 до 18 В

3. использовать внешний АКБ от упса, от мотоцикла, автомобиля....



Все эти варианты будут на выбор.

это уже альтернатива шурупику



#8 Саня. Юрич.

Саня. Юрич.
  • Пользователь
  • 1 095 сообщений
  • сказали "спасибо" 3 раз
  • Дата регистрации:
    28-Май 15

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул

Отправлено 13 Январь 2016 - 20:12

...По прикидкам получается двухступенчатый планетарный с понижением оборотов в 25 раз. На выходе должно получится 120-150 оборотов...

Не слишком много?


9lЗ 2lЗ бО lО


#9 polk

polk
  • Пользователь
  • 144 сообщений
  • сказали "спасибо" 6 раз
  • Дата регистрации:
    13-Сентябрь 15

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Тольятти

Отправлено 14 Январь 2016 - 02:22

Не слишком много?

На видео, где бурит женщина лед, 100 оборотов в минуту.

Если бурить шуриком напрямую то будет 300-450 оборотов.



Поэтому расчетные для самодельного электробура с электромотором 120-150 об/мин. С просадкой должно быть не менее 100... а этого как раз и необходимо, по моему мнению.



#10 головастик

головастик
  • Пользователь
  • 1 743 сообщений
  • сказали "спасибо" 11 раз
  • Дата регистрации:
    25-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:все тот же
  • Могу быть полезен:Починяем колёсья)))

Отправлено 14 Январь 2016 - 13:26

С мотором от вентилятора интересно , лишь бы мощей ему хватило интересно как он себя поведет он же не расчитан на такую работу пусть и с редуктором да и подшипники в нем не шариковые.



А так идея уже очень любопытная получается можно сразу патентовать чтоб финны со шведами не пригрели :D



и еще комплектовать сумкой с лямкой через плечо для небольшого  акума для бурения


Сообщение отредактировал головастик: 14 Январь 2016 - 13:29

 Если этот мир не создан под тебя  -  Создай СВОЙ пенять будет не на кого!


Спасибо от 1 Пользователь:
polk

#11 polk

polk
  • Пользователь
  • 144 сообщений
  • сказали "спасибо" 6 раз
  • Дата регистрации:
    13-Сентябрь 15

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Тольятти

Отправлено 14 Январь 2016 - 16:11

Есть моторы такие с подшипниками. Режим работы продолжительный.

Я их раньше использовал при рихтовке автомобилей как зачисную машинку, когда небыли болгарок :)

Остужал в ведре с водой и снова в работу.

Вчера отправил заказ на изготовление шестерен, сегодня поторопил, завтра к утру обещают :)

Если погода позволит то привезем... всё таки из соседней области.


  • Nik(дядьКоля) это нравится

#12 Гризли

Гризли
  • Пользователь
  • 16 486 сообщений
  • сказали "спасибо" 85 раз
  • Дата регистрации:
    23-Июнь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Гризляевск

Отправлено 14 Январь 2016 - 16:58

Принципиально-кто-нибудь,изготавливает сей девайс на продажу?
думается что для этого и есть эта тема, человек сначала готовит рабочий образец, испытывает его и пускает в серию, скорее всего потом в личку можно будет спросить
Желание, тысячи возможностей! Не желание, тысячи причин!

#13 polk

polk
  • Пользователь
  • 144 сообщений
  • сказали "спасибо" 6 раз
  • Дата регистрации:
    13-Сентябрь 15

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Тольятти

Отправлено 15 Январь 2016 - 02:24

думается что для этого и есть эта тема, человек сначала готовит рабочий образец, испытывает его и пускает в серию, скорее всего потом в личку можно будет спросить

Рабочие образцы были в сентябре, когда бурил землю шуруповернтом с редуктором, из за отсутствия льда в это время...



И этот образец будет сделан и выложен для обсуждения.

Завтра запланирована поездка в Димитровград за деталями для ледобура... это больше 200 км. При получении буду собирать рабочий экземпляр с электромотором от вентилятора радиатора ВАЗ.

Я уже писал, что я не рыбак. Мне просто интересна эта тема и я ей занимаюсь :) И закончу её пока не пойму, что всё сделано. Сегодня уже приносили блок для литиевых АКБ на 4 и 8 А/ч. Сразу заказал для этого аккумуляторы самсунг 2А для пробы 8 шт.



Работа есть пока её делаешь!


  • Гризли, BratAnt, Spinnrute и 2 другим это нравится

#14 polk

polk
  • Пользователь
  • 144 сообщений
  • сказали "спасибо" 6 раз
  • Дата регистрации:
    13-Сентябрь 15

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Тольятти

Отправлено 17 Январь 2016 - 15:57

Тема для меня новая, сам я не рыбак и зимой на лед меня не загонишь :)

Но пришло мне на почту письмо из Пензы, в июне этого года, с просьбой сделать редуктор для шуруповерта, что бы легче было сверлить и не нагружать патрон. И прислали мне картинку буржуйского редуктора:






Вот тут та я только и узнал, что шуруповертом люди бурят лед, а позже что шнеки имеют разное направление, что у мощных шуриков на реверсе контрящий болт отрывает и бывает патрон вываливается :(
Меня эта тема очень заинтересовала и через месяц проектирования был сделан первый образец! Так как было лето и ждать льда не стоило, то первое испытание проводил на свалке за гаражами. Шуруповерт на 14 В батарейка на 1,3 А, всему этому хозяйству лет пять не меньше. Ледобур у знакомого рыбака попросил и приладил к редуктору:



Вот с этого всё и началось :) Забегая вперед, человеку который прислал мне письмо с просьбой сделать редуктор, я отправил в подарок планетарный редуктор для ледобура.
За столь короткое время много было сломано палок в защиту мощного шуруповерта с прямым подключением и менее мощного с редуктором. Моё мнение конечно за редуктор, так как я механик и понимаю, если ледобур разработан для сверления руками со скоростью 60-120 об/мин, то и крутить его нужно с такой скоростью - это оптимально. А если шуруповерт разработан для заворачивая шурупов на 400-500 об/мин, то он и этим должен заниматься.
Разница осталась в оборотах.... вот и получается при дополнительном редукторе всем хорошо: ледобур получает свои 100 об/мин, а шуруповерт не напрягаясь крутит свои 400-та. И при этом меньше энергии уходит в воздух :)
После этого была игра конструкциями где я их описывал на форуме начиная со страницы №15
Но опять был случай, мне нужно было разработать планетарный редуктор для электромобильчика. Редуктор пришлось делать двухступенчатый, что бы получить нужные обороты... Вот тут и возникла идея сделать и для ледобура свой электромотор с редуктором. При этом уже не нужно будет беспокоится о направлении вращения о величины батареи о её вольтаже. Конечно остается принцип, чем больше - тем дольше :) Но уже можно будет применить от 12 до 24 В, любую!


  • Nik(дядьКоля), Гризли, Вит@л и 14 другим это нравится

#15 Алексей Евгеньич

Алексей Евгеньич
  • Пользователь
  • 3 839 сообщений
  • сказали "спасибо" 20 раз
  • Дата регистрации:
    30-Сентябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:барнаул

Отправлено 17 Январь 2016 - 16:28

Интересная конструкция, какая масса получилась и от чего движок?


Делайте в жизни полезное, потом это станет и приятным  :)


#16 polk

polk
  • Пользователь
  • 144 сообщений
  • сказали "спасибо" 6 раз
  • Дата регистрации:
    13-Сентябрь 15

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Тольятти

Отправлено 17 Январь 2016 - 16:49

Электромотор от вентилятора радиатора ВАЗ.

На таких моторах у меня электромобили ездят, очень неприхотливые и долговечные.









  • Nik(дядьКоля), Гризли, Вит@л и 9 другим это нравится

#17 Santila

Santila
  • Пользователь
  • 4 360 сообщений
  • сказали "спасибо" 23 раз
  • Дата регистрации:
    20-Декабрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул пос. Западный

Отправлено 17 Январь 2016 - 17:00

Фёдор, а лёд этим мотором ещё не пробовали бурить? Думаю многим будет очень интересно на сколько хватит пробурить лунок используя аккумулятор от бесперебойника на 7 а/ч.



#18 polk

polk
  • Пользователь
  • 144 сообщений
  • сказали "спасибо" 6 раз
  • Дата регистрации:
    13-Сентябрь 15

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Тольятти

Отправлено 17 Январь 2016 - 17:18

Фёдор, а лёд этим мотором ещё не пробовали бурить? Думаю многим будет очень интересно на сколько хватит пробурить лунок используя аккумулятор от бесперебойника на 7 а/ч.

В пятницу пришли недостающие комплектующие за два часа до конца работы... только успел собрать и запустить.

В выходные как положено отдыхаю  *музон В понедельник продолжу. Знакомый электрик должен собрать литиевую батарейку на 4 А/ч специально для этого мотора и будем пробовать.

Соответственно нужно будет снять с этого редуктора все характеристики: Момент, ток холостого хода, номинальную мощность, максимальную. Если не хватит мощи то соберу с мотором от ГАЗели он в два с лишним раза мощнее.

А так да, предполагается возможность использования и с другими батареями, в сумку за плечо и пошел... а если что, то и к автомобилю зацепился.


  • Перспективный и виктор васильевич это нравится

#19 Santila

Santila
  • Пользователь
  • 4 360 сообщений
  • сказали "спасибо" 23 раз
  • Дата регистрации:
    20-Декабрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:Барнаул пос. Западный

Отправлено 17 Январь 2016 - 17:48

а если что, то и к автомобилю зацепился.

К автомобилю не вариант. Мы почти всегда от машины далековато отходим. Думаю 7 а/ч очень многие пользуют летом на эхолоте. Самое то будет на нём исытания проводить. И если вам интересно наше мнение то самым важным показателем для нас будет вес( я так понял чуть больше 3 кг) цена и самое главное НА сколько хватит ЛУНОК зарядки аккумы 4 или 7 а/ч для  толщины льда 50-80 см. Ньютоны, скорость мало кого интересует, На сколько мне хватит лунок? Это самый главный вопрос!


  • Nik(дядьКоля), ФокС, Андрей Z и 6 другим это нравится

#20 Алексей Евгеньич

Алексей Евгеньич
  • Пользователь
  • 3 839 сообщений
  • сказали "спасибо" 20 раз
  • Дата регистрации:
    30-Сентябрь 14

  • Отправить ЛС   Отправить ЛС
  •
  • Город:барнаул

Отправлено 17 Январь 2016 - 17:52

в сумку за плечо и пошел...

Нафиг на плечо, санки наше всё. Очень интересная тема. Шнек на 250 и за лещём  :D Ждем продолжения банкета, ну и стоимость редуктора.




Саш, аккумулятор на 90 и вперед  :)


  • Nik(дядьКоля) это нравится

Делайте в жизни полезное, потом это станет и приятным  :)
